9/1/2020: Когато клиент желае да свърже два или повече дисплея (телевизори) към ICG Myride Media Server, има няколко неща, които трябва да се разберат, за да се уверим, че тази настройка ще работи правилно за показване на съдържанието от Media Server. Забележка: Тази информация е предоставена само за насочващи цели. Точната настройка трябва да бъде управлявана и валидирана от местен експерт по аудио и видео (A/V) и не е отговорност на Life Fitness.
Настройка с един телевизор с ICG Myride Media Server
В нормална настройка с един телевизор (или проектор), ICG Myride Media Server ще предостави HDMI EDID "ръкостискане" с телевизора, за да се увери, че идеалната резолюция и честота са избрани между двете устройства. Пример: Резолюция: 1080p / Честота: 60 fps (кадри в секунда)
Това "ръкостискане" може да бъде извършено само когато телевизорът вече е ВКЛЮЧЕН, докато Media Server стартира.
Ако телевизорът е включен СЛЕД като Media Server бъде включен, това ръкостискане не се изпълнява, което може да означава, че телевизорът показва съдържанието в неправилна резолюция или изобщо не го показва.
Забележка: Някои по-стари и не-премиум марки телевизори може изобщо да не поддържат EDID, което също може да предизвика проблеми с показването в комбинация с Media Server.
HDMI EDID

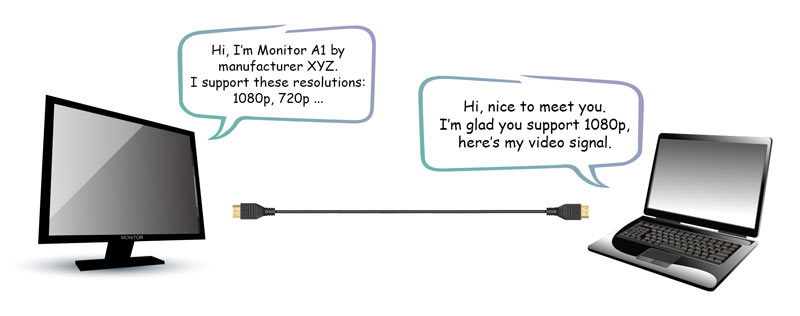

HDMI EDID (Разширени данни за идентификация на дисплея) е HDMI протокол, който гарантира, че видеоресурсът (ICG Myride Media Server, BluRay плейър, лаптоп, игрова конзола и др.) може да предава видеосигнала, така че видеодисплеят (телевизор, монитор, проектор и др.) да го показва правилно.
Това се извършва чрез "ръкостискане" между двете устройства, при което се проверяват възможностите на двете устройства и се избира най-добрата настройка между тях за показване на съдържанието.
Следват някои от променливите, които се проверяват в HDMI EDID:
- Версия на EDID
- ID на производителя
- Модел
- Сериен номер
- Видеорезолюции (& честоти)
- Времеви битмапи и дескриптори на видеото
- Хроматични координати
- Честоти на видеополи
- Дескриптори на бялата точка
- Информация за управление на захранването на дисплея
Проверете HDMI EDID Wiki за повече информация.

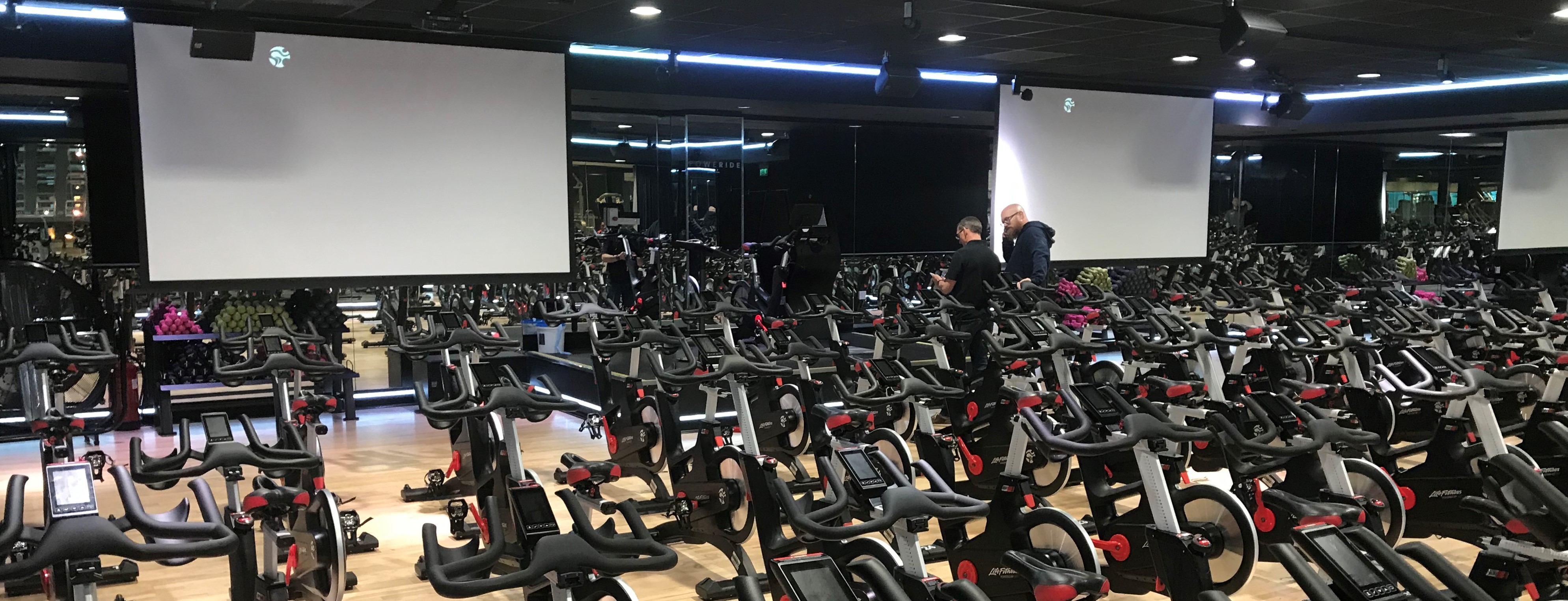

Настройка с множество телевизори с ICG Myride Media Server

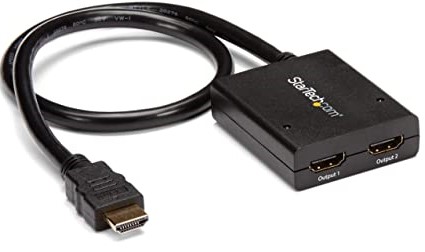

За да се показва същото видеосъдържание на множество телевизори едновременно, е необходим HDMI сплитер или HDMI превключвател.
Когато множество телевизори трябва да бъдат свързани към ICG Myride Media Server за показване на съдържание на множество телевизори едновременно, Media Server ще срещне проблеми, тъй като сега получава HDMI EDID информация от 2 или повече устройства едновременно. ICG Myride Media Server ще избере EDID информацията само от един от телевизорите и ще я използва, за да показва видеосъдържанието на всички свързани телевизори, което може да доведе до проблеми с показването (неправилна резолюция, изкривено изображение или липса на изображение).
Тази статия е автоматично преведена от английски език чрез изкуствен интелект. В случай на конфликт, английската версия ще има предимство.
- Дори ако телевизорите са идентични по марка и модел, това не означава, че техният EDID подпис е същият.
- В случаи, когато Медийната сървърна система трябва да бъде рестартирана, сега тя може също да вземе EDID информация от друг телевизор, което може да създаде други проблеми с показването.
За да може ICG Myride Медийната сървърна система да предава видео съдържание правилно на всички свързани телевизори, Медийната сървърна система трябва да бъде свързана с "EDID емулатор" или "EDID призрак":

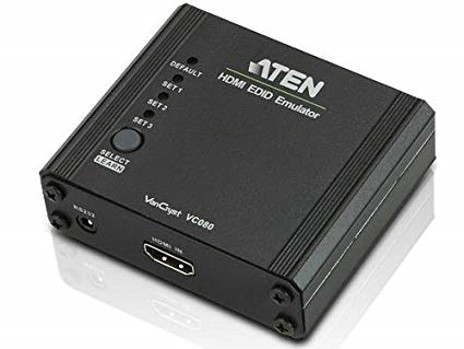

EDID емулаторът е хардуерно или софтуерно устройство, което емулира EDID информацията на един видео дисплей, която след това се предава на видео източника, в този случай Медийната сървърна система. Няма значение какви видео дисплеи са свързани от другата страна на EDID емулатора, тъй като той ще предава само тази единствена EDID конфигурация, с която е програмиран. EDID емулатори могат да бъдат отделни устройства, но могат също да бъдат интегрирани в HDMI сплитери, превключватели и т.н.

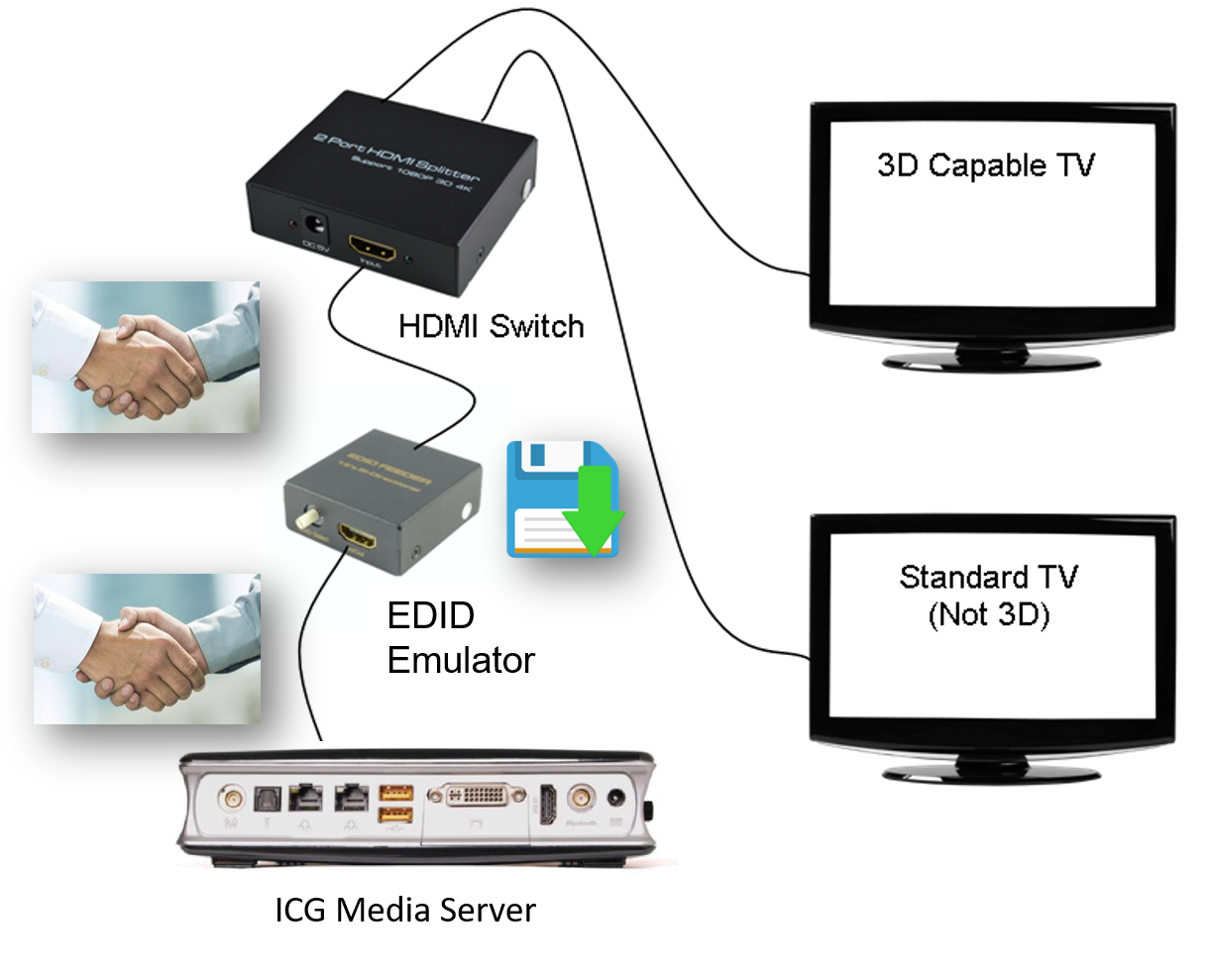

Вижте следния EDID емулатор и примера за настройка на Медийната сървърна система, показан по-долу:
Изисквания за EDID емулатор
Минималните изисквания за EDID емулатор да работи правилно в комбинация с ICG Myride Медийната сървърна система са:
- Поддържане на поне 1 от стандартите за резолюция и честота на Медийната сървърна система
- Съхраняване на EDID конфигурацията, така че EDID конфигурацията да остане непроменена след възможни цикли на захранване (рестарт) на всяко от хардуерните устройства в HDMI веригата.
