Tento článek vysvětluje funkci HDMI EDID pro ICG Myride Media Server a zdůrazňuje, že při nastavení s jednou televizí je nutné, aby byla televize zapnutá během spouštění Media Serveru, aby došlo ke správnému navázání spojení a nastavení rozlišení. Pro více televizí je nutný HDMI rozdělovač s emulátorem EDID, aby se předešlo problémům se zobrazením, protože Media Server může používat pouze jeden EDID signál. Emulátor EDID zajišťuje konzistentní rozlišení tím, že emuluje EDID jednoho displeje, i když je připojeno více televizí.
Tento článek obsahuje další informace o HDMI pro systém ICG Connect a starší ICG MyRide Media Server.
Pokud si zákazník přeje připojit dva nebo více displejů (televizí) k ICG Myride Media Serveru, je třeba pochopit několik bodů, aby bylo zajištěno, že toto nastavení bude správně fungovat pro zobrazení obsahu z Media Serveru. Poznámka: Tyto informace jsou poskytovány pouze jako orientační pokyny. Přesné nastavení musí být spravováno a ověřeno místním odborníkem na audiovizuální techniku (A/V) a není odpovědností společnosti Life Fitness.
Nastavení jedné televize s ICG Myride Media Serverem
V běžném nastavení s jednou televizí (nebo projektorem) poskytne ICG Myride Media Server HDMI EDID "handshake" s televizí, aby bylo zajištěno, že mezi oběma zařízeními bude zvoleno ideální rozlišení a frekvence. Př.: Rozlišení: 1080p / Frekvence: 60 fps (snímků za sekundu)
Tento "handshake" může být proveden pouze tehdy, když je televize již ZAPNUTÁ, zatímco se Media Server spouští.
Pokud je televize zapnuta AŽ PO spuštění Media Serveru, tento handshake není proveden, což by mohlo znamenat, že televize zobrazuje obsah v nesprávném rozlišení nebo vůbec.
Poznámka: Některé starší a ne prémiové značky televizí nemusí EDID vůbec podporovat, což by mohlo také způsobit problémy se zobrazením v kombinaci s Media Serverem.
HDMI EDID
HDMI EDID (Extended Display Identification Data) je HDMI protokol, který zajišťuje, že zdroj videa (ICG Myride Media Server, BluRay přehrávač, notebook, herní konzole atd.) může přenášet video signál tak, aby jej video displej (televize, monitor, projektor atd.) zobrazil správně.

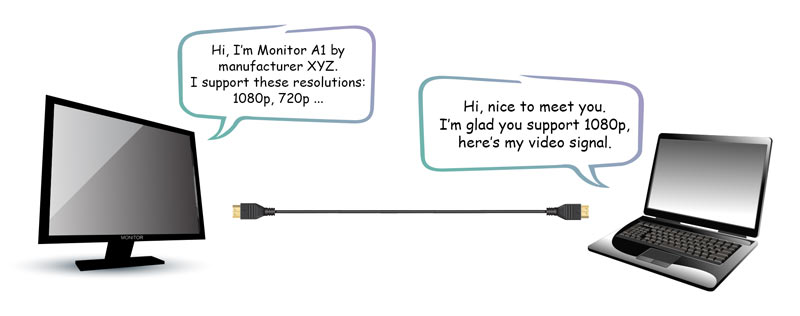

To se provádí prostřednictvím "handshake" mezi oběma zařízeními, při kterém jsou zkontrolovány schopnosti obou zařízení a zvoleno nejlepší nastavení pro zobrazení obsahu.
Následující jsou některé z proměnných, které jsou kontrolovány v rámci HDMI EDID:
- Verze EDID
- ID výrobce
- Číslo modelu
- Sériové číslo
- Video rozlišení (a frekvence)
- Video časovací bitmapy a deskriptory
- Chromatičnostní souřadnice
- Rychlosti video polí
- Deskriptory bílého bodu
- Informace o správě napájení displeje
Další informace naleznete na HDMI EDID Wiki.

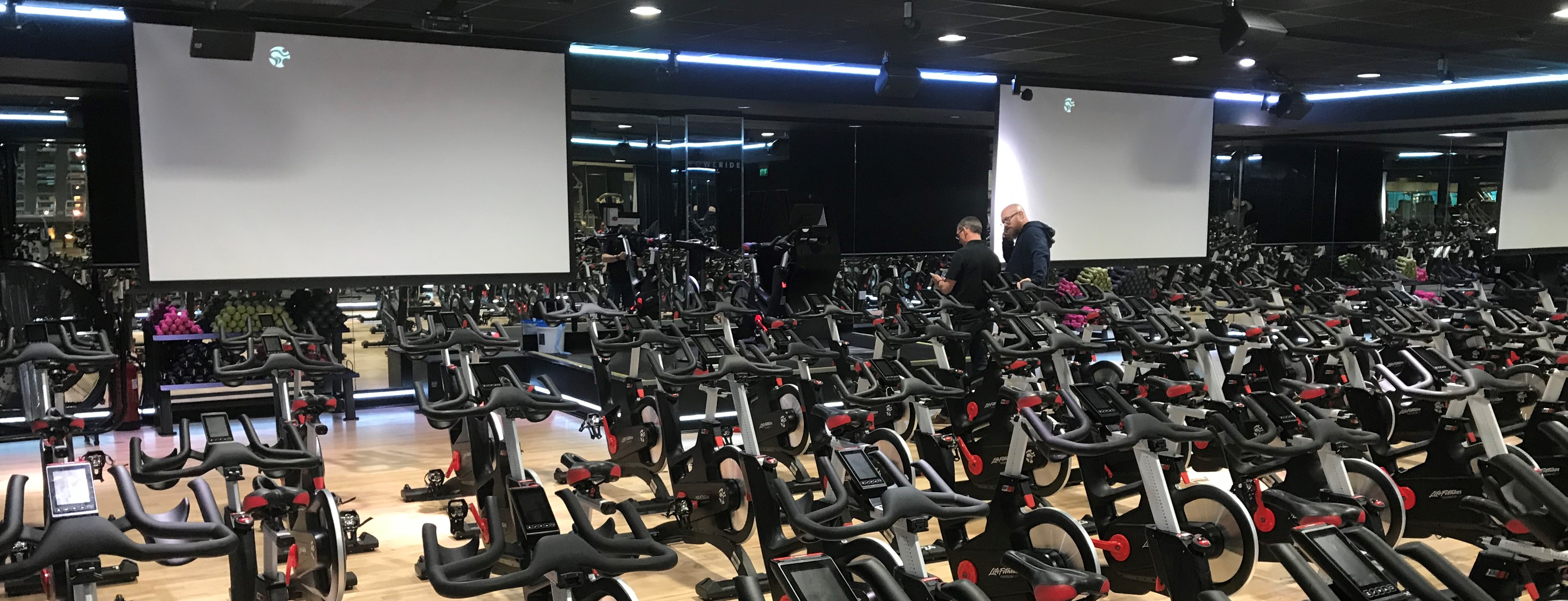

Nastavení více televizí s ICG Myride Media Serverem

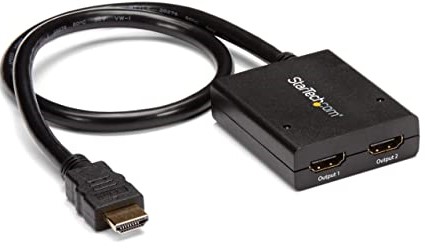

Pro možnost zobrazování stejného video obsahu na více televizích současně je potřeba HDMI rozdělovač nebo HDMI přepínač.
Když je potřeba připojit více televizí k ICG Myride Media Serveru pro zobrazení obsahu na více televizích současně, Media Server se dostane do problémů, protože nyní přijímá informace HDMI EDID od 2 nebo více zařízení současně. ICG Myride Media Server si vybere EDID informace pouze z jedné televize a použije je k zobrazení video obsahu na všech připojených televizích, což může vést k problémům se zobrazením (nesprávné rozlišení, zkreslení nebo žádný obraz).
- I když jsou televize stejné značky a modelu, neznamená to, že jejich EDID podpis je stejný.
- V případech, kdy je potřeba Media Server restartovat, může si nyní vybrat EDID informace z jiné televize, což může způsobit další problémy se zobrazením.
Aby ICG Myride Media Server správně vysílal video obsah na všechny připojené televize, musí být Media Server připojen k "EDID emulátoru" nebo "EDID Ghost":

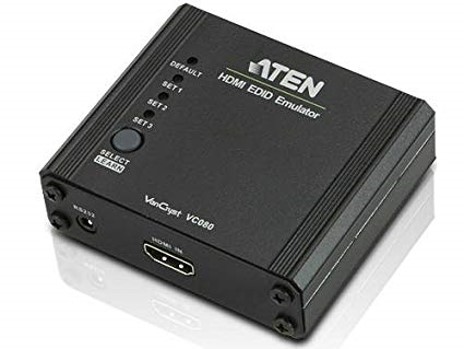

EDID emulátor je zařízení nebo software, který emuluje EDID informace jednoho video displeje, které jsou poté přenášeny ke zdroji videa, v tomto případě Media Serveru. Nezáleží na tom, jaké video displeje jsou připojeny na druhé straně EDID emulátoru, protože bude přenášet pouze jedno nastavení EDID, se kterým byl naprogramován. EDID emulátory mohou být samostatná zařízení, ale mohou být také integrovány do HDMI rozdělovačů, přepínačů atd.

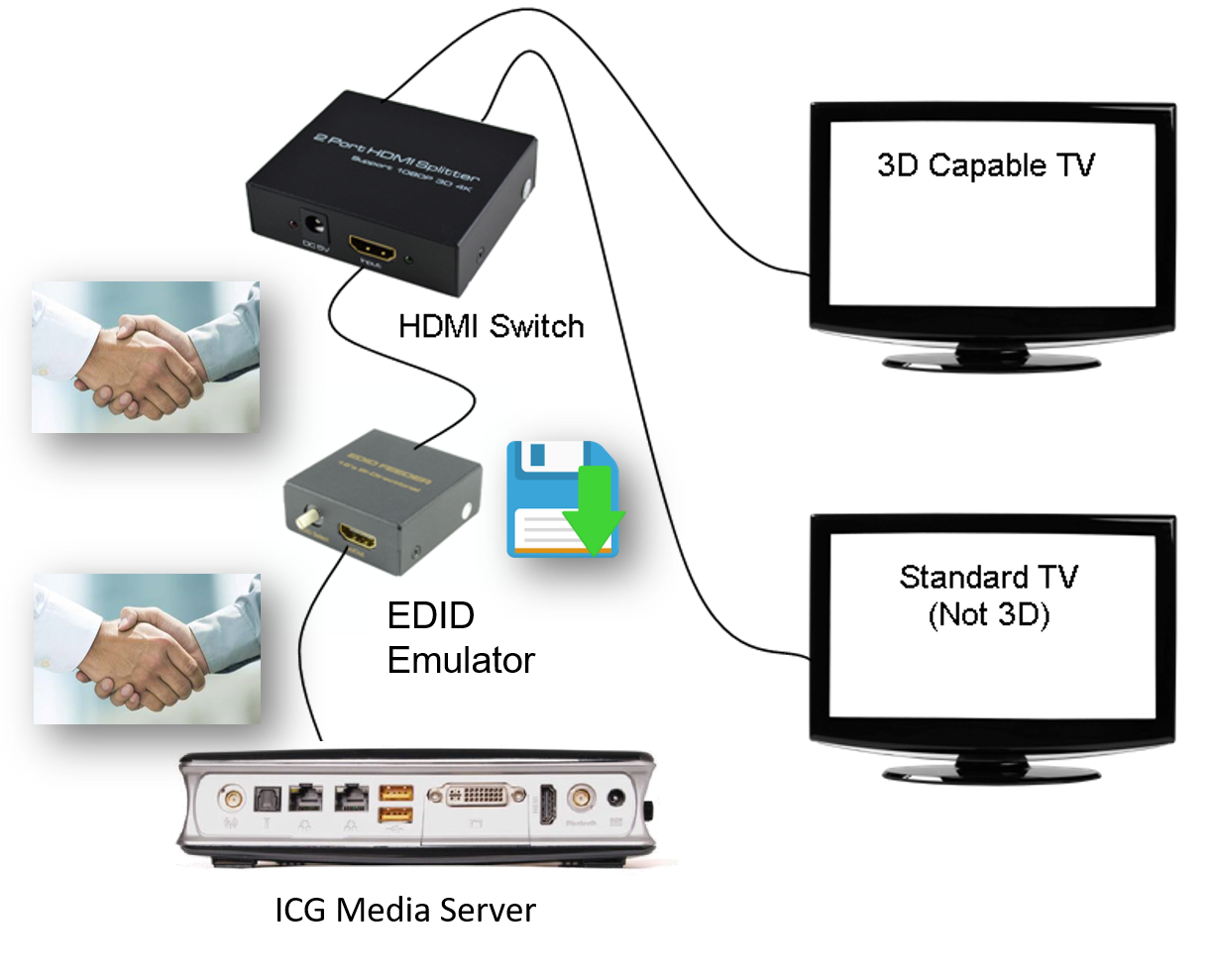

Podívejte se na následující příklad nastavení EDID emulátoru a Media Serveru:
Požadavky na EDID emulátor
Minimální požadavky na EDID emulátor, aby správně fungoval v kombinaci s ICG Myride Media Serverem, jsou:
- Podpora alespoň jednoho ze standardů rozlišení a frekvence Media Serveru
- Ukládání nastavení EDID, aby nastavení EDID zůstalo nezměněno po případném restartu (rebootu) jakéhokoli hardwaru v rámci HDMI obvodu.
