Γιατί μπορεί να χρησιμοποιηθεί κύκλωμα 20 Αμπέρ για φορτίο 19 Αμπέρ: Ένας ηλεκτρολόγος ανησυχούσε ότι τα κυκλώματα που σχεδίαζε για ένα γυμναστήριο δεν θα πληρούσαν τον κώδικα επειδή ο διάδρομος 550T έχει μια ετικέτα μπροστά που αναφέρει. 115V 19A μονοφασικό. Το σημείο του ήταν ότι ο NEC (Εθνικός Ηλεκτρικός Κώδικας) αναφέρει ότι ένας διακόπτης πρέπει να έχει ένα περιθώριο 20% για το φορτίο. Σε αυτή την περίπτωση, προτείνουμε τη χρήση κυκλώματος 20 αμπέρ αλλά το μέγιστο φορτίο αξιολογήθηκε ως 19 αμπέρ, επομένως το περιθώριο 20% παραβιάστηκε. Η διάσταση 125% των συσκευών προστασίας από υπερφόρτωση (OCPD) (ή 80% φόρτιση) ισχύει μόνο όταν εμπλέκονται συνεχόμενα φορτία. Οι διακόπτες κυκλώματος και άλλες OCPD μπορούν να διαστασιολογηθούν στο 100% της αξιολόγησής τους για εφαρμογές μη συνεχόμενου φορτίου. Ένας διάδρομος δεν είναι συνεχόμενο φορτίο.
Σύμφωνα με τον NEC: NPFA 70 (NEC 2008) 210.23 Επιτρεπόμενα Φορτία αναφέρει "Σε καμία περίπτωση το φορτίο δεν πρέπει να υπερβαίνει την αξιολόγηση του κυκλώματος διακλάδωσης. Ένα ατομικό κύκλωμα διακλάδωσης επιτρέπεται να παρέχει οποιοδήποτε φορτίο για το οποίο είναι αξιολογημένο. Ένα κύκλωμα διακλάδωσης που παρέχει δύο ή περισσότερες εξόδους ή υποδοχές πρέπει να παρέχει μόνο τα φορτία που καθορίζονται σύμφωνα με το μέγεθός του όπως καθορίζεται στο 210.23 (A) έως (D) και όπως συνοψίζεται στο 210.24 και στον Πίνακα 210.24." Δεδομένου ότι ένα αφιερωμένο (ή ατομικό) κύκλωμα καθορίζεται για το 550T, η υπογραμμισμένη πρόταση παραπάνω είναι η καθοδηγητική πρόταση. Το 210.23(A) εφαρμόζεται σε κυκλώματα διακλάδωσης που παρέχουν δύο ή περισσότερες εξόδους ή υποδοχές και επομένως δεν εφαρμόζεται στο 550T.

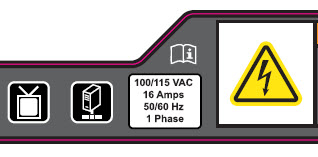

Σημείωση: Η ετικέτα σε έναν διάδρομο δείχνει 16 Αμπέρ στην αξιολόγηση 110 / 115VAC για παράδειγμα (φαίνεται παρακάτω), όπου το εγχειρίδιο προϊόντος αναφέρει 20 Αμπέρ. Η αξιολόγηση που αναγράφεται στο προϊόν είναι η αξιολόγηση που επιτρέπεται σύμφωνα με την καταχώρισή μας ETL στο UL1647 και τους κανονισμούς σε άλλες διεθνείς εκθέσεις ασφαλείας. Οι αξιολογήσεις κυκλώματος στο εγχειρίδιο είναι για τις απαιτήσεις κυκλώματος τροφοδοσίας για τις διάφορες περιοχές στις οποίες πωλούμε.
