Por qué se puede usar un circuito de 20 amperios para una carga de 19 amperios: Un electricista estaba preocupado de que los circuitos que estaba planeando para un gimnasio no cumplieran con el código porque nuestra 550T tiene una etiqueta en el frente que indica. 115V 19A monofásico. Su punto era que el NEC (Código Eléctrico Nacional) establece que un disyuntor debe tener un margen del 20% para la carga. En este caso, recomendamos el uso de un circuito de 20 amperios pero calificamos la carga máxima como 19 amperios, por lo tanto, el margen del 20% se comprometió. El dimensionamiento al 125% de los dispositivos de protección contra sobrecorriente (OCPD) (o carga del 80%) solo es aplicable cuando se trata de cargas continuas. Los disyuntores y otros OCPD pueden dimensionarse al 100% de su calificación para aplicaciones de carga no continua. Una cinta de correr no es una carga continua.
Según el NEC: NPFA 70 (NEC 2008) 210.23 Cargas permisibles establece "En ningún caso la carga excederá la calificación del circuito derivado. Se permitirá que un circuito derivado individual suministre cualquier carga para la cual esté calificado. Un circuito derivado que suministre dos o más salidas o receptáculos solo suministrará las cargas especificadas de acuerdo con su tamaño según lo especificado en 210.23 (A) a (D) y como se resume en 210.24 y la Tabla 210.24." Dado que se especifica un circuito dedicado (o individual) para la 550T, la oración subrayada arriba es la oración gobernante. 210.23(A) se aplica a circuitos derivados que suministran dos o más salidas o receptáculos y, por lo tanto, no es aplicable a la 550T.

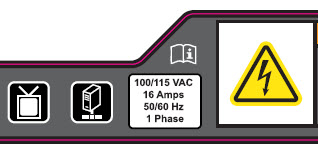

Nota: La etiqueta en una cinta de correr muestra 16 amperios en la calificación de 110 / 115VAC, por ejemplo (mostrada abajo), donde el manual del producto indica 20 amperios. La calificación marcada en el producto es la calificación permitida según nuestra lista ETL a UL1647 y regulaciones en otros informes de seguridad internacionales. Las calificaciones de los circuitos en el manual son para los requisitos del circuito de suministro para las diferentes regiones a las que vendemos.
