1/9/2020 : Lorsqu'un client souhaite connecter deux écrans ou plus (TV) au serveur multimédia ICG Myride, il y a quelques éléments à comprendre pour s'assurer que cette configuration fonctionnera correctement pour afficher le contenu du serveur multimédia. Remarque : Ces informations sont fournies uniquement à titre d'orientation. La configuration exacte doit être gérée et validée par un expert local en audio-vidéo (A/V) et n'est pas de la responsabilité de Life Fitness.
Configuration d'une seule TV avec le serveur multimédia ICG Myride
Dans une configuration normale d'une seule TV (ou projecteur), le serveur multimédia ICG Myride établira un "handshake" HDMI EDID avec la TV, pour s'assurer que la résolution et la fréquence idéales sont choisies entre les 2 appareils. Ex. Résolution : 1080p / Fréquence : 60 fps (images par seconde)
Ce "handshake" ne peut être effectué que lorsque la TV est déjà ALLUMÉE, pendant que le serveur multimédia démarre.
Si la TV est allumée APRÈS que le serveur multimédia a été allumé, ce handshake n'est pas exécuté, ce qui pourrait signifier que la TV affiche le contenu dans une résolution incorrecte ou pas du tout.
Remarque : Certaines TV plus anciennes et de marques non premium peuvent ne pas prendre en charge l'EDID, ce qui pourrait également causer des problèmes d'affichage en combinaison avec le serveur multimédia.
HDMI EDID
HDMI EDID (Extended Display Identification Data) est un protocole HDMI qui s'assure que la source vidéo (serveur multimédia ICG Myride, lecteur BluRay, ordinateur portable, console de jeu, etc.) peut transmettre le signal vidéo afin que le moniteur vidéo (TV, moniteur, projecteur, etc.) l'affiche correctement.

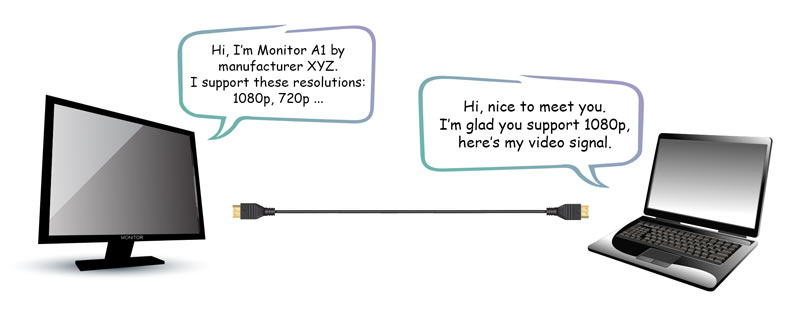

Cela se fait par un "handshake" entre les 2 appareils, par lequel les capacités des deux appareils sont vérifiées et la meilleure configuration entre eux est choisie pour afficher le contenu.
Voici quelques-unes des variables qui sont vérifiées dans l'HDMI EDID :
- Version EDID
- ID du fabricant
- Numéro de modèle
- Numéro de série
- Résolutions vidéo (& fréquences)
- Bitmaps et descripteurs de synchronisation vidéo
- Coordonnées de chromaticité
- Taux de champ vidéo
- Descripteurs de point blanc
- Informations sur la gestion de l'alimentation de l'affichage
Consultez le Wiki HDMI EDID pour plus d'informations de base.

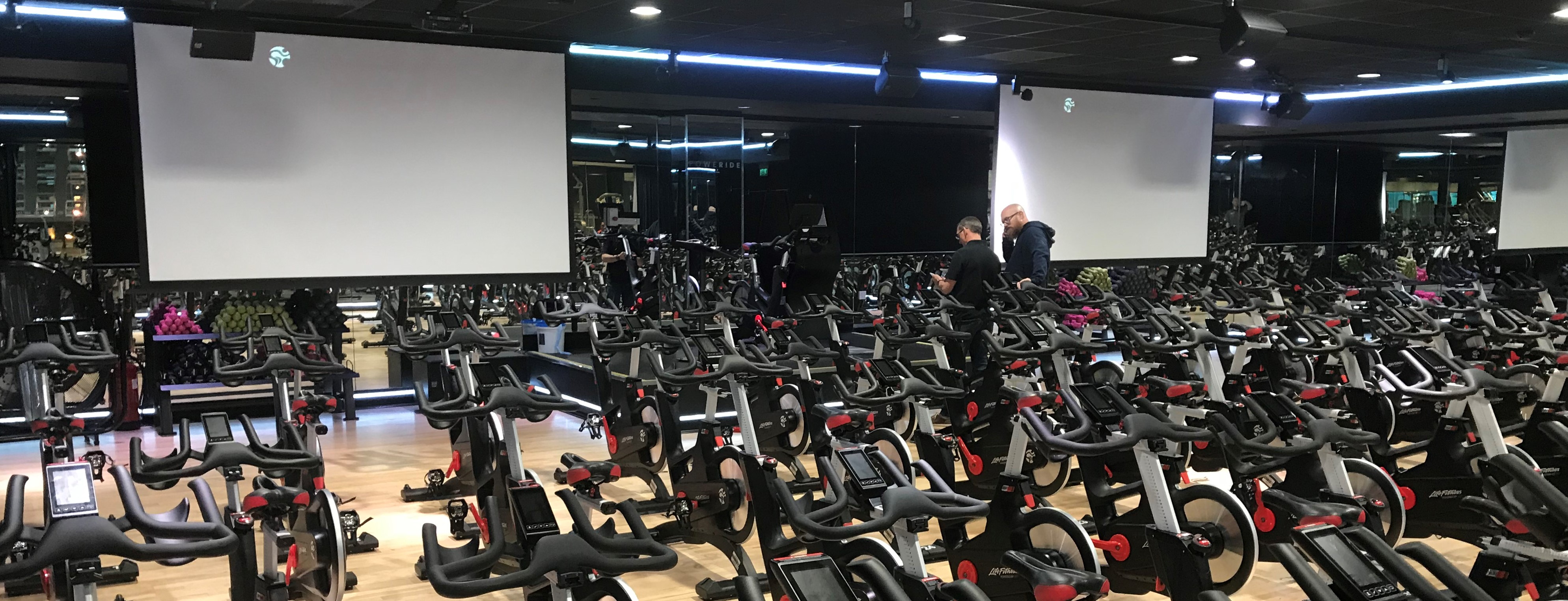

Configuration de plusieurs TV avec le serveur multimédia ICG Myride

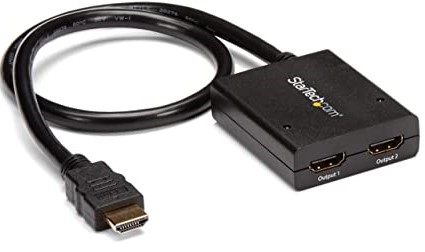

Pour pouvoir afficher le même contenu vidéo sur plusieurs TV simultanément, un répartiteur HDMI ou un commutateur HDMI est nécessaire.
Lorsque plusieurs TV doivent être connectées au serveur multimédia ICG Myride pour afficher du contenu sur plusieurs TV simultanément, le serveur multimédia rencontrera des problèmes car il reçoit maintenant les informations HDMI EDID de 2 appareils ou plus simultanément. Le serveur multimédia ICG Myride choisira les informations EDID d'une seule des TV et les utilisera pour afficher le contenu vidéo sur toutes les TV connectées, ce qui peut entraîner des problèmes d'affichage (résolution incorrecte, image déformée ou pas d'image).
Cet article a été automatiquement traduit de l'anglais par intelligence artificielle. En cas de conflit, la version anglaise prévaudra.
- Même si les téléviseurs sont identiques en marque et modèle, cela ne signifie pas que leur signature EDID est la même.
- Dans les cas où le serveur multimédia doit être redémarré, il peut maintenant également récupérer les informations EDID d'un autre téléviseur, ce qui peut créer d'autres problèmes d'affichage.
Pour que le serveur multimédia ICG Myride diffuse correctement le contenu vidéo à tous les téléviseurs connectés, le serveur multimédia doit être connecté à un "Émulateur EDID" ou "Fantôme EDID":

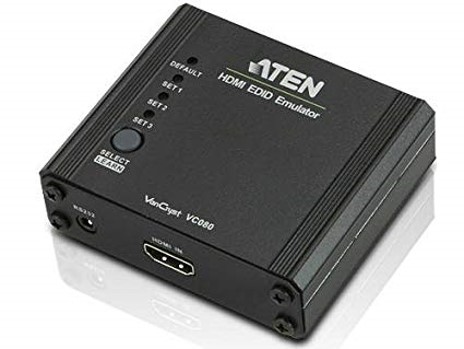

Un émulateur EDID est un matériel ou un logiciel qui émule les informations EDID d'un affichage vidéo qui sont ensuite transmises à la source vidéo, dans ce cas le serveur multimédia. Peu importe quels affichages vidéo sont connectés de l'autre côté de l'émulateur EDID, car il ne transmettra que cette configuration EDID unique avec laquelle il a été programmé. Les émulateurs EDID peuvent être des dispositifs séparés, mais peuvent également être intégrés dans des répartiteurs HDMI, des commutateurs, etc.
Voir l'exemple suivant d'émulateur EDID et de configuration du serveur multimédia montré ci-dessous:
Exigences de l'Émulateur EDID
Les exigences minimales pour qu'un émulateur EDID fonctionne correctement en combinaison avec le serveur multimédia ICG Myride sont :
- Prendre en charge au moins 1 des normes de résolution et de fréquence du serveur multimédia
- Stocker la configuration EDID, de sorte que la configuration EDID reste inchangée après d'éventuels cycles d'alimentation (redémarrage) de tout matériel dans le circuit HDMI.
