1/9/2020: Ketika seorang pelanggan ingin menghubungkan dua atau lebih layar (TV) ke ICG Myride Media Server, ada beberapa hal yang perlu dipahami untuk memastikan pengaturan ini akan berfungsi dengan baik untuk menampilkan konten dari Media Server. Catatan: Informasi ini hanya diberikan untuk panduan arah. Pengaturan yang tepat harus dikelola dan divalidasi oleh seorang ahli Audio Video (A/V) lokal dan bukan merupakan tanggung jawab Life Fitness.
Pengaturan TV Tunggal dengan ICG Myride Media Server
Dalam pengaturan TV tunggal (atau Proyektor) yang normal, ICG Myride Media Server akan menyediakan "handshake" HDMI EDID dengan TV, untuk memastikan resolusi dan frekuensi yang ideal dipilih antara kedua perangkat. Contoh: Resolusi: 1080p / Frekuensi: 60 fps (frame per detik)
"Handshake" ini hanya dapat dilakukan ketika TV sudah dalam keadaan NYALA, sementara Media Server sedang dinyalakan.
Jika TV dinyalakan SETELAH Media Server dinyalakan, handshake ini tidak dilaksanakan, yang dapat berarti bahwa TV menampilkan konten dalam resolusi yang salah atau tidak sama sekali.
Catatan: Beberapa TV merek lama dan non-premium mungkin tidak mendukung EDID sama sekali, yang juga dapat menyebabkan masalah tampilan dalam kombinasi dengan Media Server.
HDMI EDID
HDMI EDID (Extended Display Identification Data) adalah protokol HDMI yang memastikan bahwa Sumber Video (ICG Myride Media Server, pemutar BluRay, Laptop, konsol Game, dll.) dapat meneruskan sinyal video sehingga Tampilan Video (TV, Monitor, Proyektor, dll.) akan menampilkannya dengan benar.

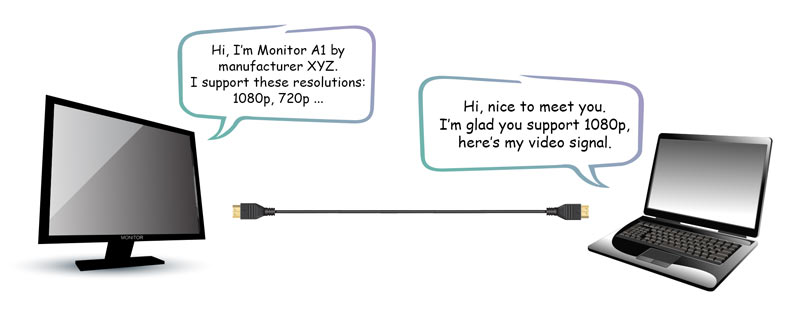

Ini dilakukan melalui "Handshake" antara kedua perangkat, di mana kemampuan kedua perangkat diperiksa dan pengaturan terbaik di antara mereka dipilih untuk menampilkan konten.
Berikut adalah beberapa variabel yang diperiksa dalam HDMI EDID:
- Versi EDID
- ID Pabrikan
- Nomor Model
- Nomor Seri
- Resolusi Video (& frekuensi)
- Bitmap dan Deskriptor Waktu Video
- Koorinasi Kromatisitas
- Tarif Lapangan Video
- Deskriptor Titik Putih
- Info Manajemen Daya Tampilan
Periksa Wiki HDMI EDID untuk informasi latar belakang lebih lanjut.

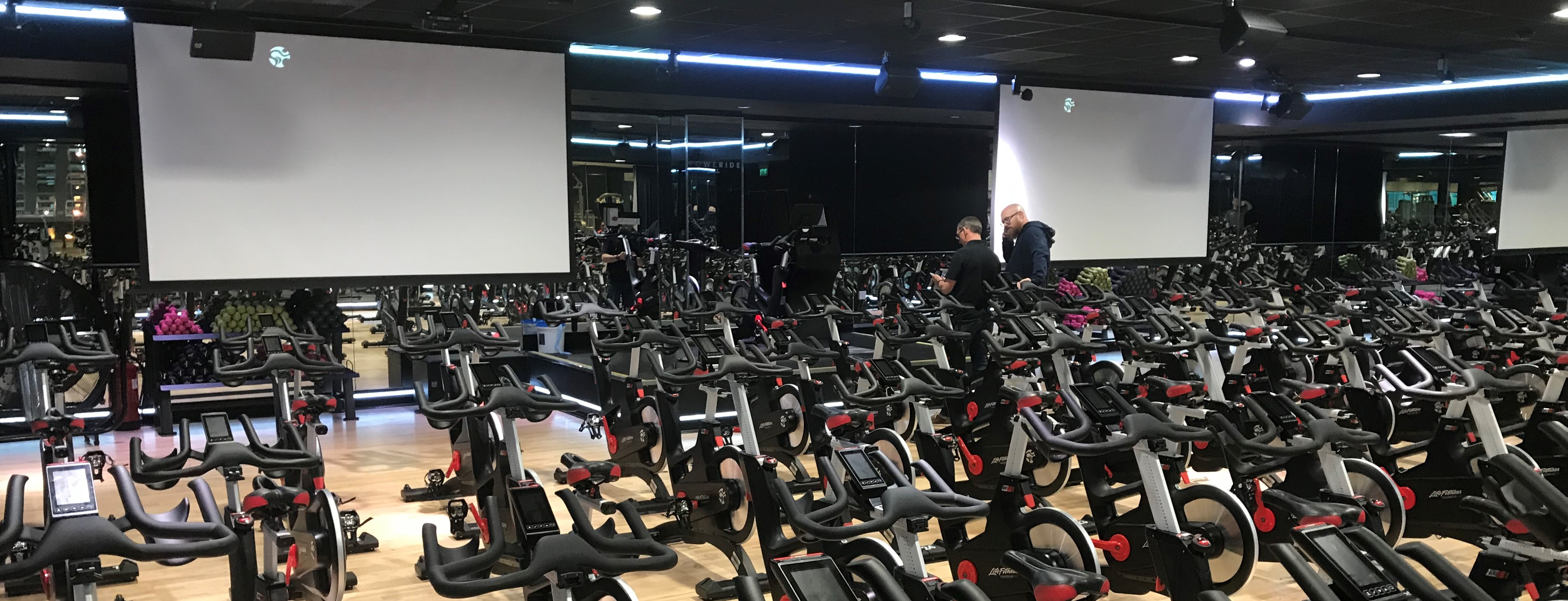

Pengaturan Beberapa TV dengan ICG Myride Media Server

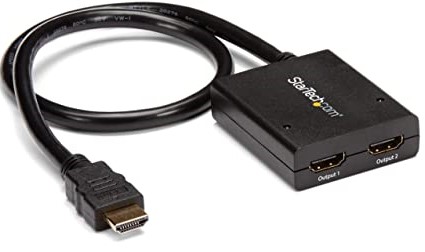

Untuk kemampuan menampilkan konten video yang sama di beberapa TV secara bersamaan, diperlukan HDMI Splitter atau HDMI Switch.
Ketika beberapa TV perlu dihubungkan ke ICG Myride Media Server untuk konten yang ditampilkan di beberapa TV secara bersamaan, Media Server akan mengalami masalah karena sekarang menerima informasi HDMI EDID dari 2 atau lebih perangkat secara bersamaan. ICG Myride Media Server akan memilih informasi EDID dari hanya satu TV dan menggunakannya untuk menampilkan konten video di semua TV yang terhubung, yang dapat menyebabkan masalah tampilan (resolusi salah, terdistorsi, atau tidak ada gambar).
Artikel ini telah diterjemahkan secara otomatis dari bahasa Inggris melalui kecerdasan buatan. Dalam hal terjadi konflik, versi bahasa Inggris yang akan berlaku.
- Meski TV identik dalam Merek dan Model, itu tidak berarti bahwa tanda tangan EDID mereka sama.
- Dalam kasus di mana Media Server harus di-reboot, sekarang juga dapat mengambil informasi EDID dari TV lain, mungkin menciptakan masalah tampilan lainnya.
Untuk ICG Myride Media Server agar dapat menyiarkan konten video dengan benar ke semua TV yang terhubung, Media Server perlu terhubung ke "EDID Emulator" atau "EDID Ghost":

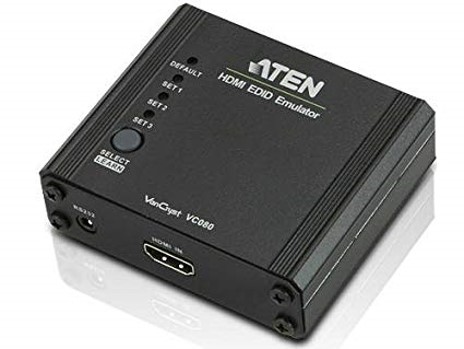

EDID Emulator adalah perangkat keras, atau perangkat lunak yang meniru informasi EDID dari satu tampilan Video yang kemudian dikirimkan ke sumber Video, dalam hal ini Media Server. Tidak masalah tampilan video mana yang terhubung di sisi lain dari EDID Emulator karena hanya akan meneruskan pengaturan EDID tunggal yang telah diprogram. EDID Emulator dapat berupa perangkat terpisah, tetapi juga dapat diintegrasikan ke dalam pemisah HDMI, saklar, dll.

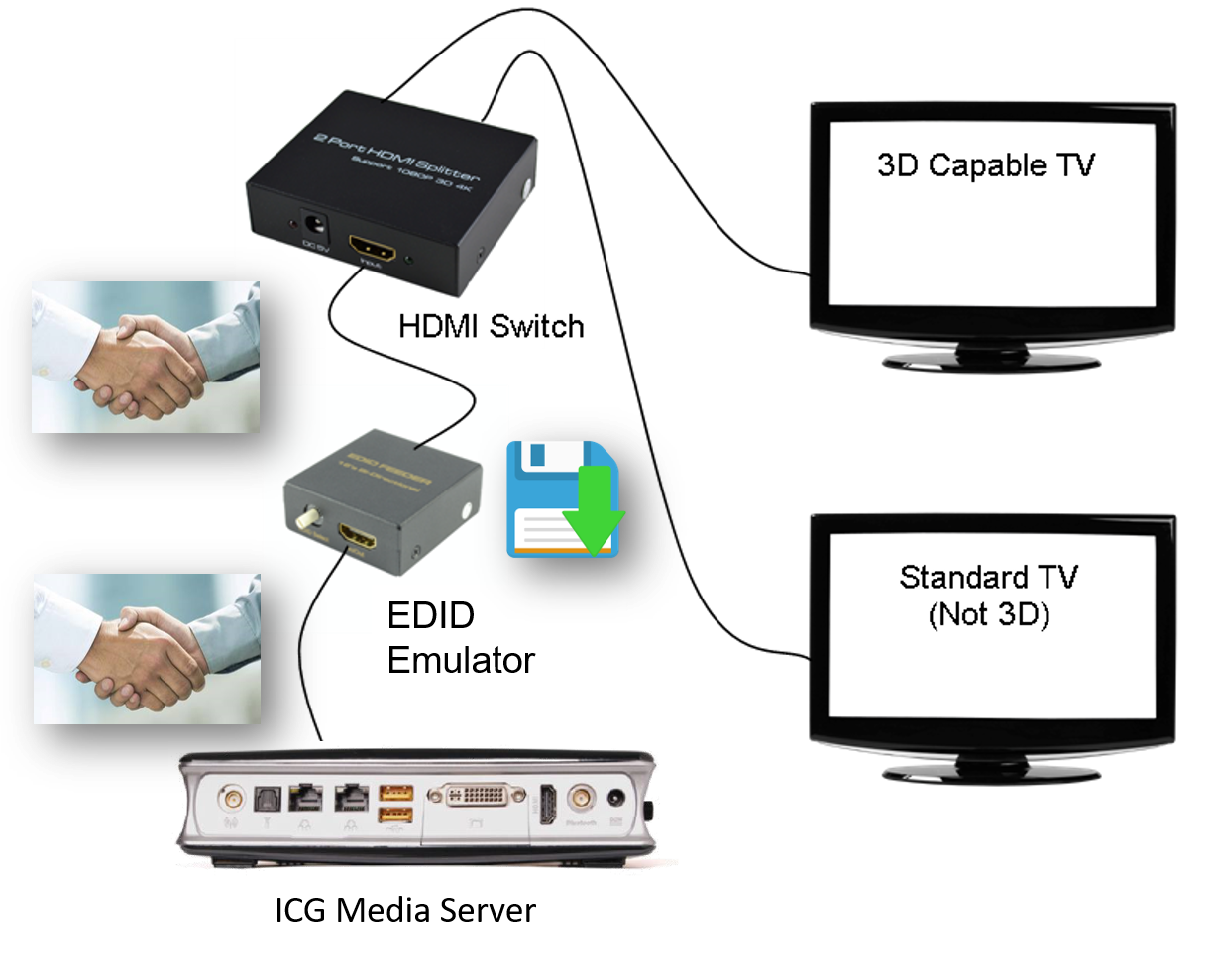

Lihat contoh pengaturan EDID Emulator dan Media Server berikut ini:
Persyaratan EDID Emulator
Persyaratan minimum agar EDID Emulator berfungsi dengan baik dalam kombinasi dengan ICG Myride Media Server adalah:
- Mendukung setidaknya 1 dari standar resolusi & frekuensi Media Server
- Menyimpan pengaturan EDID, sehingga pengaturan EDID tidak berubah setelah kemungkinan siklus daya (reboot) dari perangkat keras mana pun dalam sirkuit HDMI.
