Perché un circuito da 20 Amp può essere utilizzato per un carico da 19 Amp: Un elettricista era preoccupato che i circuiti che stava pianificando per una palestra non avrebbero rispettato il codice perché il nostro 550T ha un adesivo sul davanti che indica. 115V 19A monofase. Il suo punto era che il NEC (National Electrical Code) afferma che un interruttore deve avere un margine del 20% per il carico. In questo caso, raccomandiamo l'uso di un circuito da 20 amp ma abbiamo valutato il carico massimo come 19 amp quindi il margine del 20% è stato compromesso. La dimensione del 125% dei dispositivi di protezione da sovracorrente (OCPD) (o carico all'80%) è applicabile solo quando sono coinvolti carichi continui. Gli interruttori automatici e altri OCPD possono essere dimensionati al 100% della loro valutazione per applicazioni di carico non continuo. Un tapis roulant non è un carico continuo.
Secondo il NEC: NPFA 70 (NEC 2008) 210.23 Carichi consentiti afferma "In nessun caso il carico deve superare la valutazione del circuito derivato. Un circuito derivato individuale deve essere autorizzato a fornire qualsiasi carico per il quale è valutato. Un circuito derivato che fornisce due o più prese o ricettacoli deve fornire solo i carichi specificati in base alla sua dimensione come specificato in 210.23 (A) fino a (D) e come riassunto in 210.24 e Tabella 210.24." Poiché è specificato un circuito dedicato (o individuale) per il 550T, la frase sottolineata sopra è la frase governante. 210.23(A) si applica ai circuiti derivati che forniscono due o più prese o ricettacoli e quindi non è applicabile al 550T.

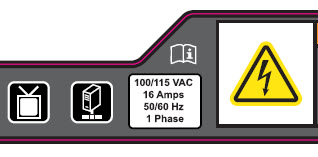

Nota: L'adesivo su un tapis roulant mostra 16 Amp sulla valutazione 110 / 115VAC per esempio (mostrato sotto), dove il manuale del prodotto indica 20 Amp. La valutazione indicata sul prodotto è la valutazione consentita dalla nostra lista ETL secondo UL1647 e le normative in altri rapporti di sicurezza internazionali. Le valutazioni del circuito nel manuale sono per i requisiti del circuito di alimentazione per le diverse regioni a cui vendiamo.
