1/9/2020: Quando un cliente desidera collegare due o più display (TV) al server multimediale ICG Myride, ci sono un paio di elementi che devono essere compresi per garantire che questa configurazione funzioni correttamente per visualizzare i contenuti dal server multimediale. Nota: Queste informazioni sono fornite solo per orientamento direzionale. La configurazione esatta deve essere gestita e convalidata da un esperto locale di Audio Video (A/V) e non è responsabilità di Life Fitness.
Configurazione di una singola TV con il server multimediale ICG Myride
In una normale configurazione con una singola TV (o proiettore), il server multimediale ICG Myride fornirà un "handshake" HDMI EDID con la TV, per assicurarsi che venga scelta la risoluzione e la frequenza ideali tra i 2 dispositivi. Es. Risoluzione: 1080p / Frequenza: 60 fps (fotogrammi al secondo)
Questo "handshake" può essere effettuato solo quando la TV è già ACCESA, mentre il server multimediale si sta avviando.
Se la TV viene accesa DOPO che il server multimediale è stato acceso, questo handshake non viene eseguito, il che potrebbe significare che la TV mostra i contenuti in una risoluzione errata o non li mostra affatto.
Nota: Alcune TV più vecchie e non di marca premium potrebbero non supportare affatto l'EDID, il che potrebbe anche causare problemi di visualizzazione in combinazione con il server multimediale.
HDMI EDID

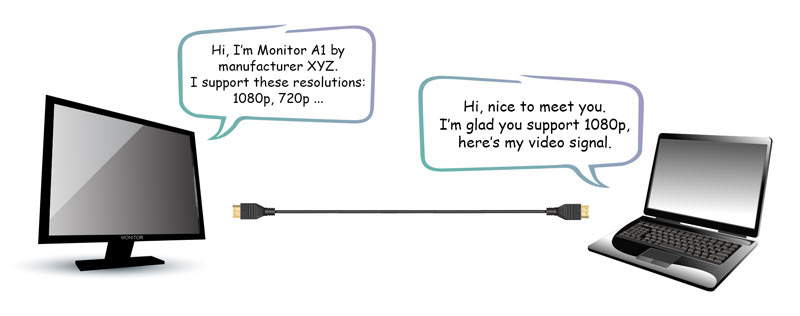

HDMI EDID (Extended Display Identification Data) è un protocollo HDMI che garantisce che la Fonte video (server multimediale ICG Myride, lettore BluRay, laptop, console di gioco, ecc.) possa inoltrare il segnale video in modo che il Display video (TV, monitor, proiettore, ecc.) lo visualizzi correttamente.
Questo avviene attraverso un "Handshake" tra i 2 dispositivi, mediante il quale vengono verificate le capacità di entrambi i dispositivi e viene scelta la migliore configurazione tra di essi per visualizzare i contenuti.
Di seguito sono alcune delle variabili che vengono controllate all'interno dell'HDMI EDID:
- Versione EDID
- ID del produttore
- Numero di modello
- Numero di serie
- Risoluzioni video (& frequenze)
- Bitmap e descrittori di temporizzazione video
- Coordinate di cromaticità
- Frequenze di campo video
- Descrittori del punto bianco
- Informazioni sulla gestione dell'alimentazione del display
Controlla il Wiki HDMI EDID per ulteriori informazioni di base.

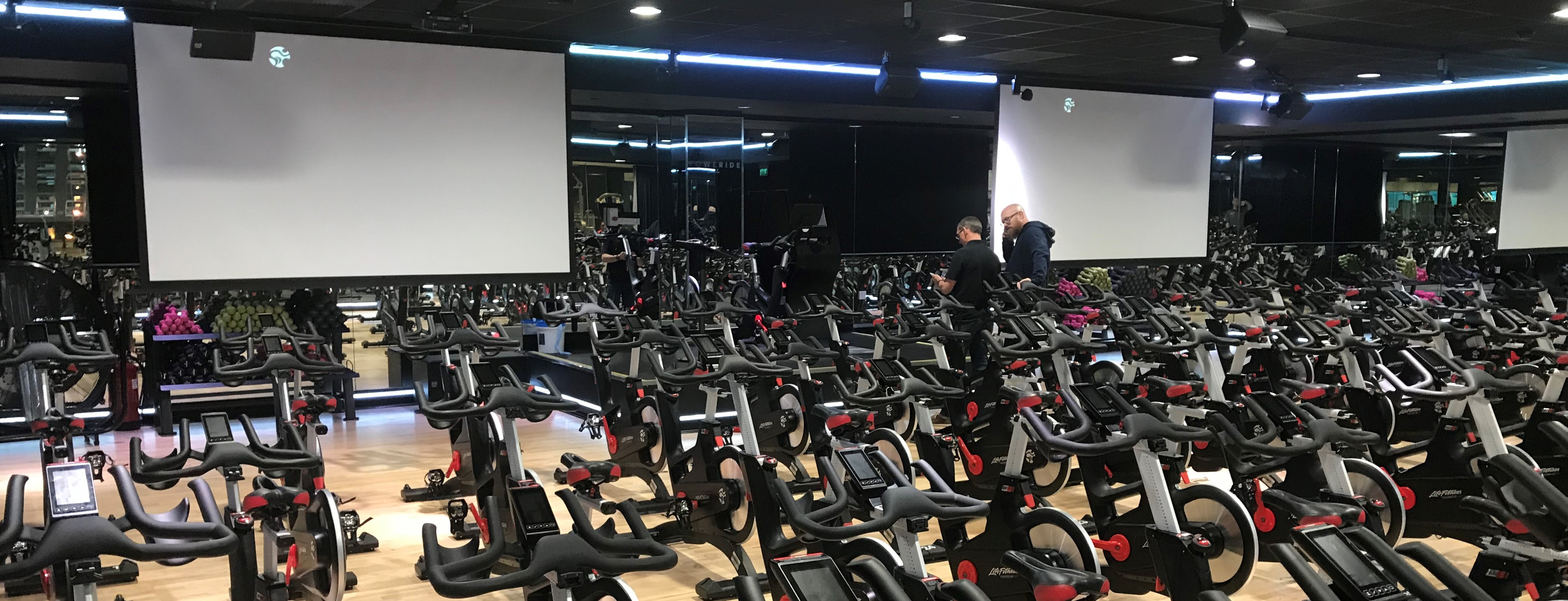

Configurazione di più TV con il server multimediale ICG Myride

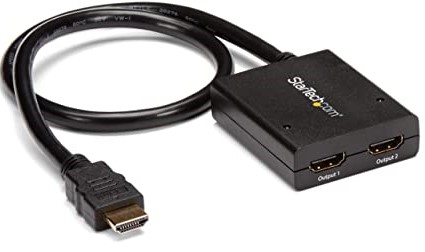

Per la possibilità di mostrare lo stesso contenuto video su più TV contemporaneamente, è necessario un splitter HDMI o un commutatore HDMI.
Quando più TV devono essere collegate al server multimediale ICG Myride per visualizzare contenuti su più TV contemporaneamente, il server multimediale avrà problemi poiché ora riceve le informazioni HDMI EDID da 2 o più dispositivi contemporaneamente. Il server multimediale ICG Myride prenderà le informazioni EDID di solo una delle TV e utilizzerà quelle per visualizzare i contenuti video su tutte le TV collegate, il che può portare a problemi di visualizzazione (risoluzione errata, distorsione o nessuna immagine).
Questo articolo è stato tradotto automaticamente dalla lingua inglese tramite intelligenza artificiale. In caso di conflitto, la versione inglese avrà la precedenza.
- Anche se i TV sono identici per Marca e Modello, non significa che la loro firma EDID sia la stessa.
- Nei casi in cui il Media Server deve essere riavviato, ora può anche prelevare le informazioni EDID da un altro TV, creando forse altri problemi di visualizzazione.
Affinché il Media Server ICG Myride trasmetta correttamente contenuti video a tutti i TV connessi, il Media Server deve essere collegato a un "Emulatore EDID" o "Fantasma EDID":

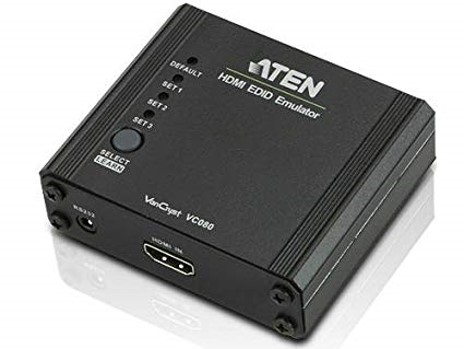

Un Emulatore EDID è un pezzo di hardware o software che emula le informazioni EDID di un display video che vengono poi trasmesse alla sorgente video, in questo caso il Media Server. Non importa quali display video siano collegati dall'altra parte dell'Emulatore EDID poiché esso inoltrerà solo quella singola configurazione EDID con cui è stato programmato. Gli Emulatori EDID possono essere dispositivi separati, ma possono anche essere integrati in splitter HDMI, switch, ecc.

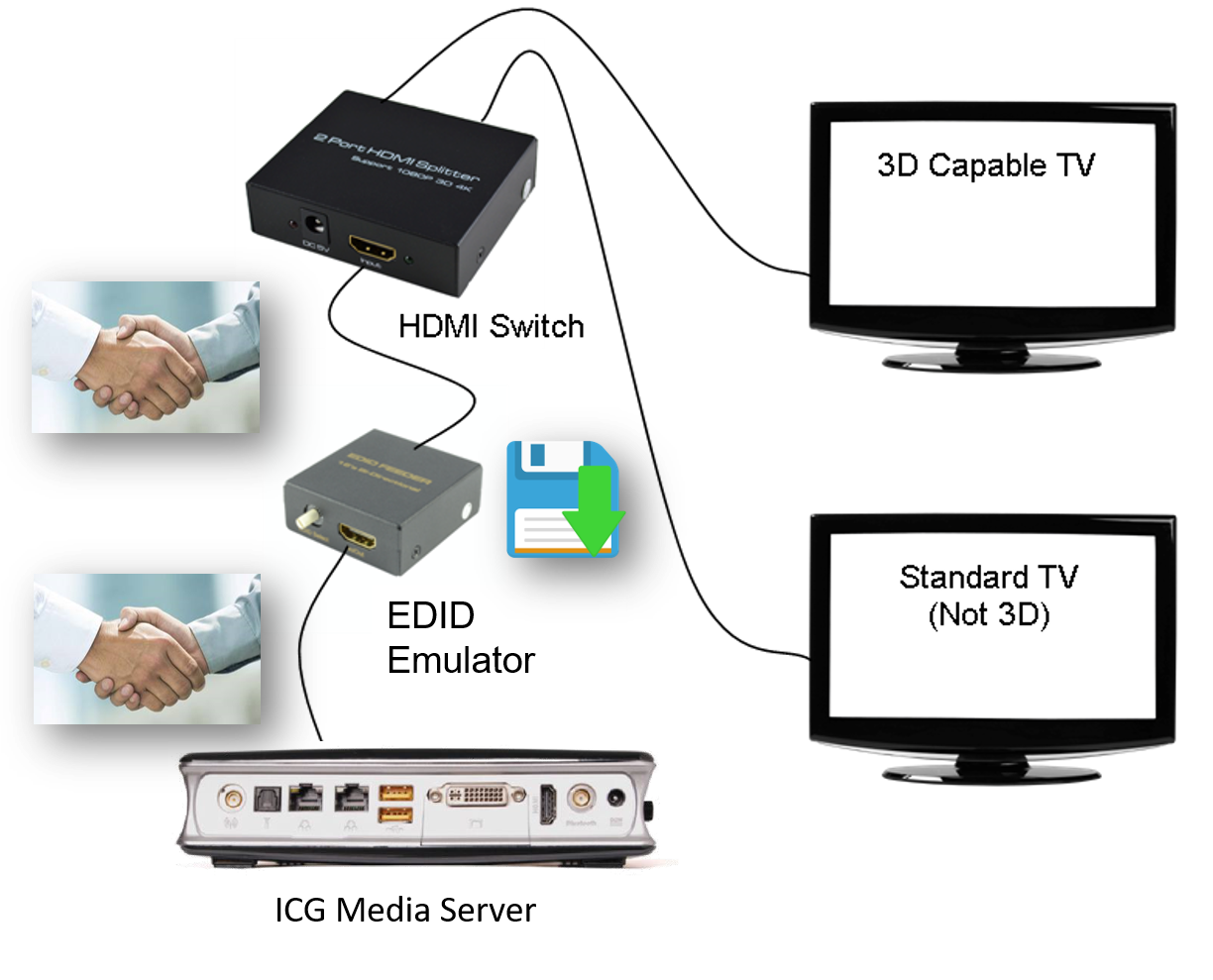

Vedi il seguente esempio di Emulatore EDID e la configurazione del Media Server mostrata di seguito:
Requisiti dell'Emulatore EDID
I requisiti minimi affinché un Emulatore EDID funzioni correttamente in combinazione con il Media Server ICG Myride sono:
- Supportare almeno 1 degli standard di risoluzione e frequenza del Media Server
- Memorizzare la configurazione EDID, in modo che la configurazione EDID rimanga invariata dopo eventuali cicli di alimentazione (riavvio) di qualsiasi hardware all'interno del circuito HDMI.
