Waarom een 20 Amp-circuit kan worden gebruikt voor een belasting van 19 Amp: Een elektricien maakte zich zorgen dat de circuits die hij voor een sportschool plande niet aan de code zouden voldoen omdat onze 550T een sticker aan de voorkant heeft waarop staat. 115V 19A enkelfase. Zijn punt was dat de NEC (National Electrical Code) stelt dat een stroomonderbreker een buffer van 20% voor de belasting moet hebben. In dit geval raden we het gebruik van een 20amp-circuit aan, maar beoordeelden de maximale belasting als 19 ampère, waardoor de 20% buffer werd gecompromitteerd. De 125% dimensionering van de overstroombeschermingsapparaten (OCPD) (of 80% belasting) is alleen van toepassing wanneer er sprake is van continue belastingen. Stroomonderbrekers en andere OCPD's kunnen worden gedimensioneerd op 100% van hun beoordeling voor niet-continue belastingtoepassingen. Een loopband is geen continue belasting.
Volgens de NEC: NPFA 70 (NEC 2008) 210.23 Toegestane Belastingen stelt "In geen geval mag de belasting de takcircuitbeoordeling overschrijden. Een individueel takcircuit mag elke belasting leveren waarvoor het is beoordeeld. Een takcircuit dat twee of meer uitgangen of stopcontacten levert, mag alleen de belastingen leveren die zijn gespecificeerd volgens de grootte zoals gespecificeerd in 210.23 (A) tot en met (D) en zoals samengevat in 210.24 en Tabel 210.24." Aangezien een toegewijd (of individueel) circuit is gespecificeerd voor de 550T, is de onderstreepte zin hierboven de leidende zin. 210.23(A) is van toepassing op takcircuits die twee of meer uitgangen of stopcontacten leveren en is daarom niet van toepassing op de 550T.

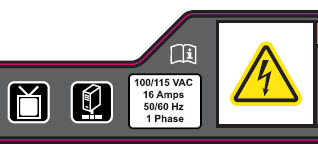

Opmerking: De sticker op een loopband toont bijvoorbeeld 16 Ampère op de 110 / 115VAC-beoordeling (hieronder weergegeven), terwijl de producthandleiding 20 Ampère vermeldt. De beoordeling die op het product is vermeld, is de beoordeling die is toegestaan volgens onze ETL-lijst naar UL1647 en voorschriften in andere internationale veiligheidsrapporten. De circuitbeoordelingen in de handleiding zijn voor de vereisten van het voedingscircuit voor de verschillende regio's waar we verkopen.
