1/9/2020: Wanneer een klant twee of meer schermen (TV) wil aansluiten op de ICG Myride Media Server, zijn er een paar zaken die begrepen moeten worden om ervoor te zorgen dat deze opstelling goed werkt om de inhoud van de Media Server weer te geven. Opmerking: Deze informatie wordt alleen gegeven voor richtlijnen. De exacte opstelling moet worden beheerd en gevalideerd door een lokale Audio Video (A/V) expert en is niet de verantwoordelijkheid van Life Fitness.
Enkele TV-opstelling met de ICG Myride Media Server
In een normale enkele TV (of projector) opstelling, zal de ICG Myride Media Server een HDMI EDID "handshake" met de TV uitvoeren, om ervoor te zorgen dat de ideale resolutie en frequentie tussen de 2 apparaten wordt gekozen. Bijv. Resolutie: 1080p / Frequentie: 60 fps (frames per seconde)
Deze "handshake" kan alleen worden uitgevoerd wanneer de TV al AAN is, terwijl de Media Server opstart.
Als de TV wordt ingeschakeld NADAT de Media Server is ingeschakeld, wordt deze handshake niet uitgevoerd, wat kan betekenen dat de TV de inhoud in een onjuiste resolutie weergeeft of helemaal niet.
Opmerking: Sommige oudere en niet-premium merk TV's ondersteunen mogelijk helemaal geen EDID, wat ook kan leiden tot weergaveproblemen in combinatie met de Media Server.
HDMI EDID
HDMI EDID (Extended Display Identification Data) is een HDMI-protocol dat ervoor zorgt dat de Video bron (ICG Myride Media Server, BluRay-speler, Laptop, Spelconsole, enz.) het videosignaal kan doorgeven zodat de Video Display (TV, Monitor, Projector, enz.) het correct weergeeft.

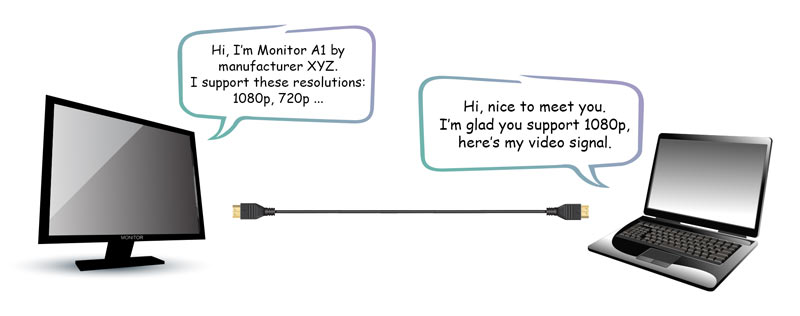

Dit gebeurt via een "handshake" tussen de 2 apparaten, waarbij de mogelijkheden van beide apparaten worden gecontroleerd en de beste opstelling tussen hen wordt gekozen om de inhoud weer te geven.
De volgende zijn enkele van de variabelen die binnen HDMI EDID worden gecontroleerd:
- EDID Versie
- Fabrikant ID
- Modelnummer
- Serienummer
- Video Resoluties (& frequenties)
- Video Timing Bitmaps en Beschrijvingen
- Kleurcoördinaten
- Video Veldfrequenties
- Witpunt Beschrijvingen
- Informatie over Display Energiebeheer
Bekijk de HDMI EDID Wiki voor meer achtergrondinformatie.

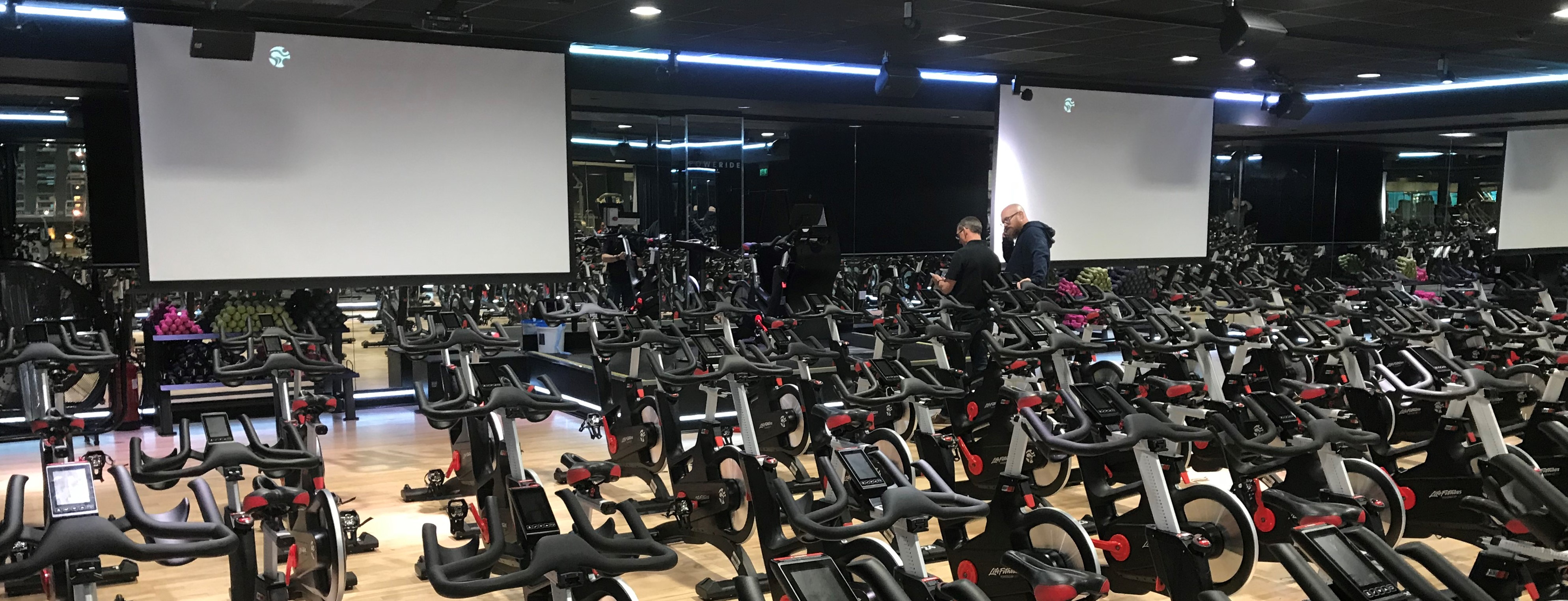

Meerdere TV's opstelling met de ICG Myride Media Server

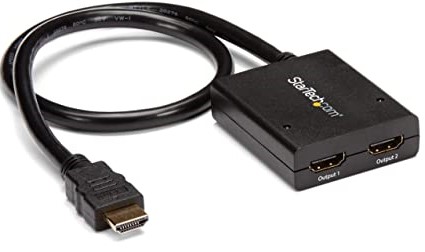

Voor de mogelijkheid om dezelfde video-inhoud op meerdere TV's tegelijkertijd weer te geven, is een HDMI Splitter of HDMI Switch nodig.
Wanneer meerdere TV's moeten worden aangesloten op de ICG Myride Media Server voor inhoud die op meerdere TV's tegelijkertijd wordt weergegeven, zal de Media Server in de problemen komen omdat deze nu de HDMI EDID-informatie van 2 of meer apparaten tegelijkertijd ontvangt. De ICG Myride Media Server zal de EDID-informatie van slechts één van de TV's kiezen en deze gebruiken om de video-inhoud op alle aangesloten TV's weer te geven, wat kan leiden tot weergaveproblemen (onjuiste resolutie, vervormd of geen beeld).
Dit artikel is automatisch vertaald vanuit het Engels door middel van kunstmatige intelligentie. In geval van een conflict is de Engelse versie bepalend.
- Zelfs als de TV's identiek zijn in merk en model, betekent dit niet dat hun EDID-handtekening hetzelfde is.
- In gevallen waarin de Media Server opnieuw moet worden opgestart, kan deze nu ook de EDID-informatie van een andere TV ophalen, wat mogelijk andere weergaveproblemen kan veroorzaken.
Voor de ICG Myride Media Server om videoinhoud correct uit te zenden naar alle aangesloten TV's, moet de Media Server zijn aangesloten op een "EDID Emulator" of "EDID Ghost":

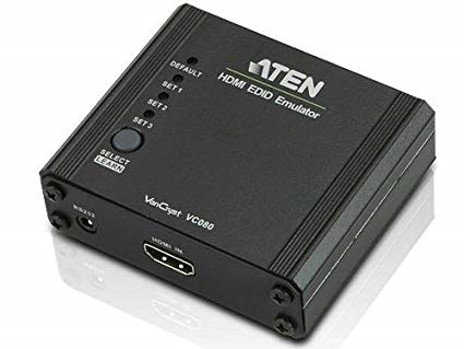

Een EDID Emulator is een stuk hardware of software dat de EDID-informatie van één videodisplay emuleert, die vervolgens naar de video-bron wordt verzonden, in dit geval de Media Server. Het maakt niet uit welke videodisplay(s) aan de andere kant van de EDID Emulator zijn aangesloten, aangezien het alleen die enkele EDID-configuratie doorstuurt waarmee het is geprogrammeerd. EDID Emulators kunnen aparte apparaten zijn, maar kunnen ook geïntegreerd zijn in HDMI-splitters, schakelaars, enz.

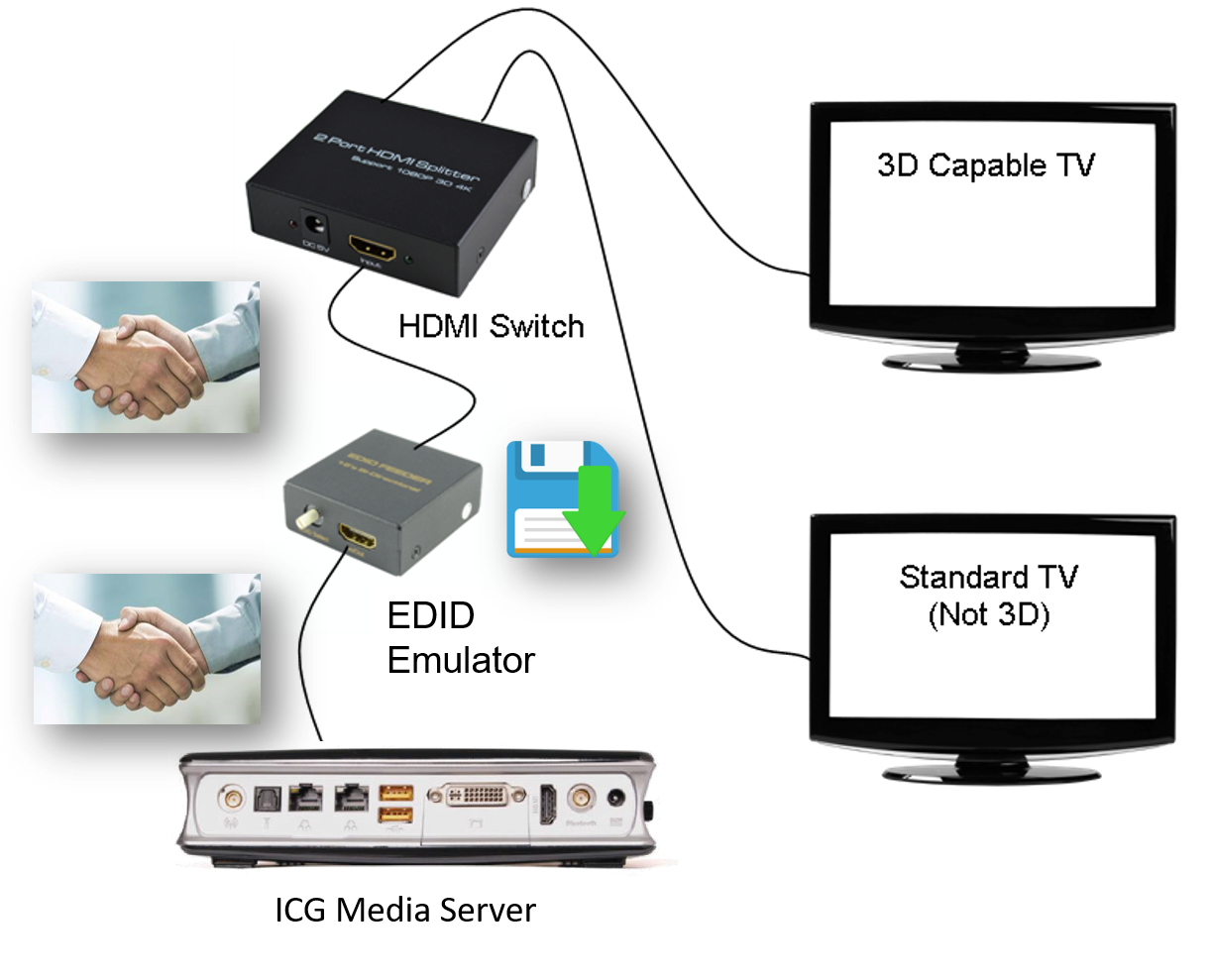

Zie het volgende voorbeeld van een EDID Emulator en de Media Server-configuratie hieronder:
Vereisten voor EDID Emulator
De minimale vereisten voor een EDID Emulator om correct te werken in combinatie met de ICG Myride Media Server zijn:
- Ondersteuning voor ten minste 1 van de resolutie- & frequentienormen van de Media Server
- Opslag van de EDID-configuratie, zodat de EDID-configuratie ongewijzigd blijft na mogelijke stroomonderbrekingen (herstart) van een van de hardware binnen de HDMI-circuit.
