1.9.2020: Når en kunde ønsker å koble to eller flere skjermer (TV) til ICG Myride Media Server, er det et par ting som må forstås for å sikre at denne oppsettet fungerer riktig for å vise innholdet fra Media Server. Merk: Denne informasjonen gis kun for retningslinjemessig veiledning. Det nøyaktige oppsettet må håndteres og valideres av en lokal lyd- og bilde (A/V) ekspert og er ikke Life Fitness sitt ansvar.
Enkelt TV-oppsett med ICG Myride Media Server
I et normalt enkelt TV (eller projektor) oppsett, vil ICG Myride Media Server gi en HDMI EDID "håndtrykk" med TV-en, for å sikre at den ideelle oppløsningen og frekvensen velges mellom de 2 enhetene. Eks. Oppløsning: 1080p / Frekvens: 60 fps (bilder per sekund)
Dette "håndtrykket" kan kun gjøres når TV-en allerede er PÅ, mens Media Server starter opp.
Hvis TV-en slås på ETTER at Media Server er slått på, blir ikke dette håndtrykket utført, noe som kan bety at TV-en viser innholdet i en feil oppløsning eller ikke i det hele tatt.
Merk: Noen eldre og ikke-premium merke TV-er støtter kanskje ikke EDID i det hele tatt, noe som også kan forårsake visningsproblemer i kombinasjon med Media Server.
HDMI EDID
HDMI EDID (Extended Display Identification Data) er en HDMI-protokoll som sikrer at Videokilden (ICG Myride Media Server, BluRay-spiller, Laptop, Spillkonsoll, osv.) kan videresende videosignalet slik at Videovisningen (TV, Monitor, Projektor, osv.) viser det korrekt.

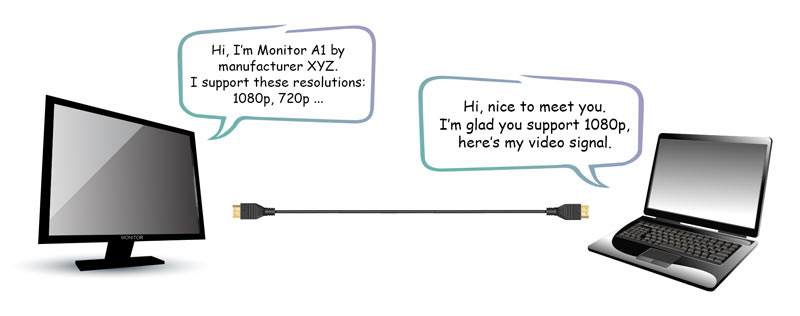

Dette gjøres gjennom et "håndtrykk" mellom de 2 enhetene, hvor kapabilitetene til begge enhetene sjekkes og det beste oppsettet mellom dem velges for å vise innholdet.
Følgende er noen av variablene som sjekkes innen HDMI EDID:
- EDID Versjon
- Produsent ID
- Modellnummer
- Serienummer
- Videooppløsninger (& frekvenser)
- Videotiming Bitmaps og Deskriptorer
- Fargekoordinater
- Video Feltfrekvenser
- Hvitpunkt Deskriptorer
- Visningsstrømstyringsinformasjon
Sjekk HDMI EDID Wiki for mer bakgrunnsinformasjon.

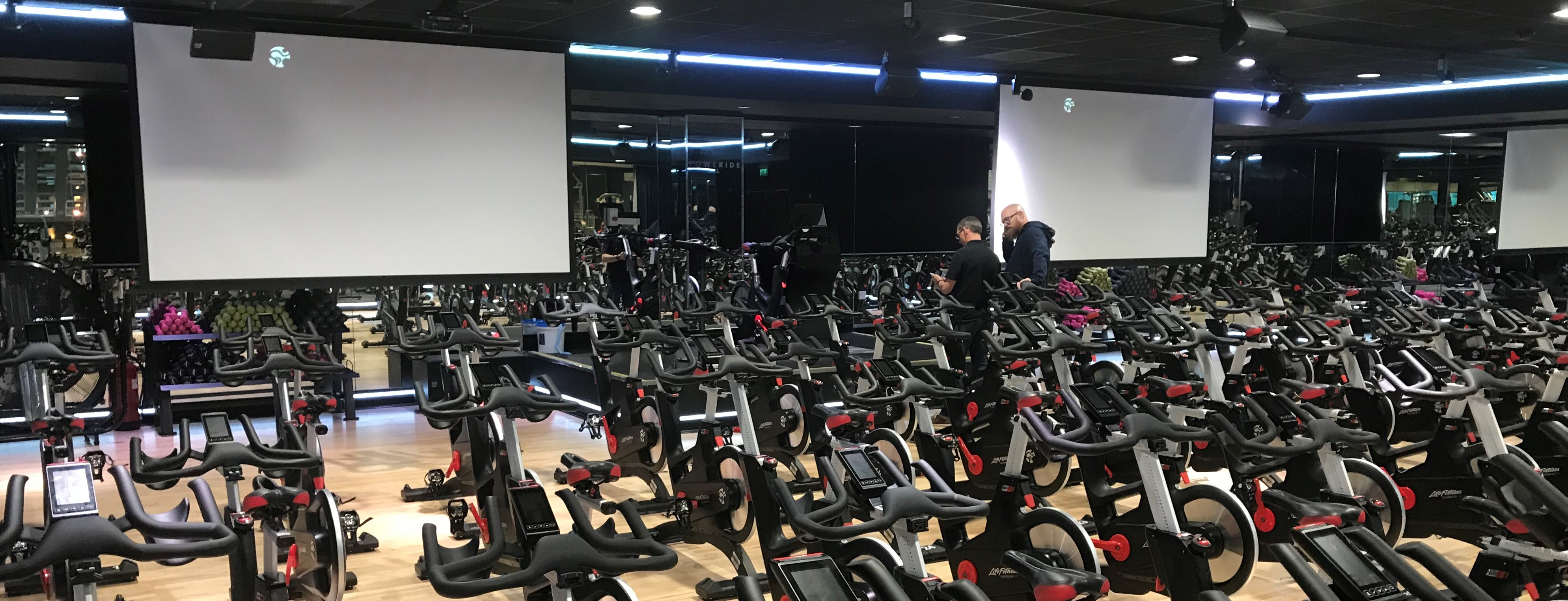

Flere TV-er oppsett med ICG Myride Media Server

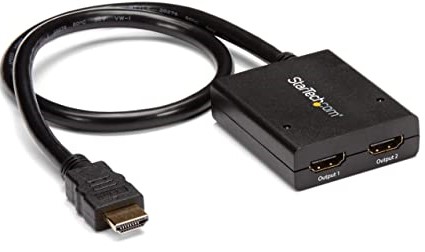

For å kunne vise det samme videoinnholdet på flere TV-er samtidig, er en HDMI-splitter eller HDMI-bryter nødvendig.
Når flere TV-er må kobles til ICG Myride Media Server for innhold som vises på flere TV-er samtidig, vil Media Server få problemer ettersom den nå mottar HDMI EDID-informasjonen fra 2 eller flere enheter samtidig. ICG Myride Media Server vil plukke EDID-informasjonen fra bare en av TV-ene og bruke den til å vise videoinnholdet på alle tilkoblede TV-er, noe som kan føre til visningsproblemer (feil oppløsning, forvrengt, eller ingen bilde).
Denne artikkelen har blitt automatisk oversatt fra engelsk ved hjelp av kunstig intelligens. I tilfelle av konflikt skal den engelske versjonen gjelde.
- Selv om TV-ene er identiske i merke og modell, betyr det ikke at deres EDID-signatur er den samme.
- I tilfeller der medieserveren må startes på nytt, kan den nå også hente EDID-informasjonen fra en annen TV, noe som kan skape andre visningsproblemer.
For at ICG Myride Medieserver skal kunne kringkaste videoinnhold korrekt til alle tilkoblede TV-er, må medieserveren være koblet til en "EDID Emulator" eller "EDID Ghost":
En EDID Emulator er en maskinvare eller programvare som emulerer EDID-informasjonen til en videovisning som deretter overføres til videokilden, i dette tilfellet medieserveren. Det spiller ingen rolle hvilke videovisninger som er koblet til den andre siden av EDID-emulatoren, siden den bare vil videresende den enkelt EDID-oppsettet den ble programmert med. EDID-emulatorer kan være separate enheter, men kan også være integrert i HDMI-splittere, brytere osv.

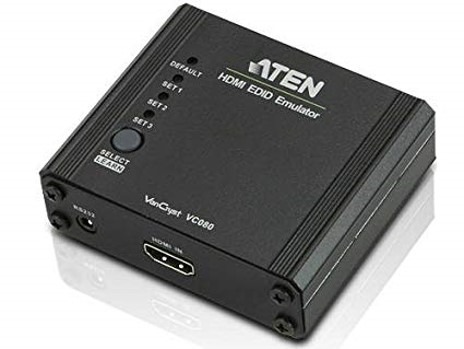

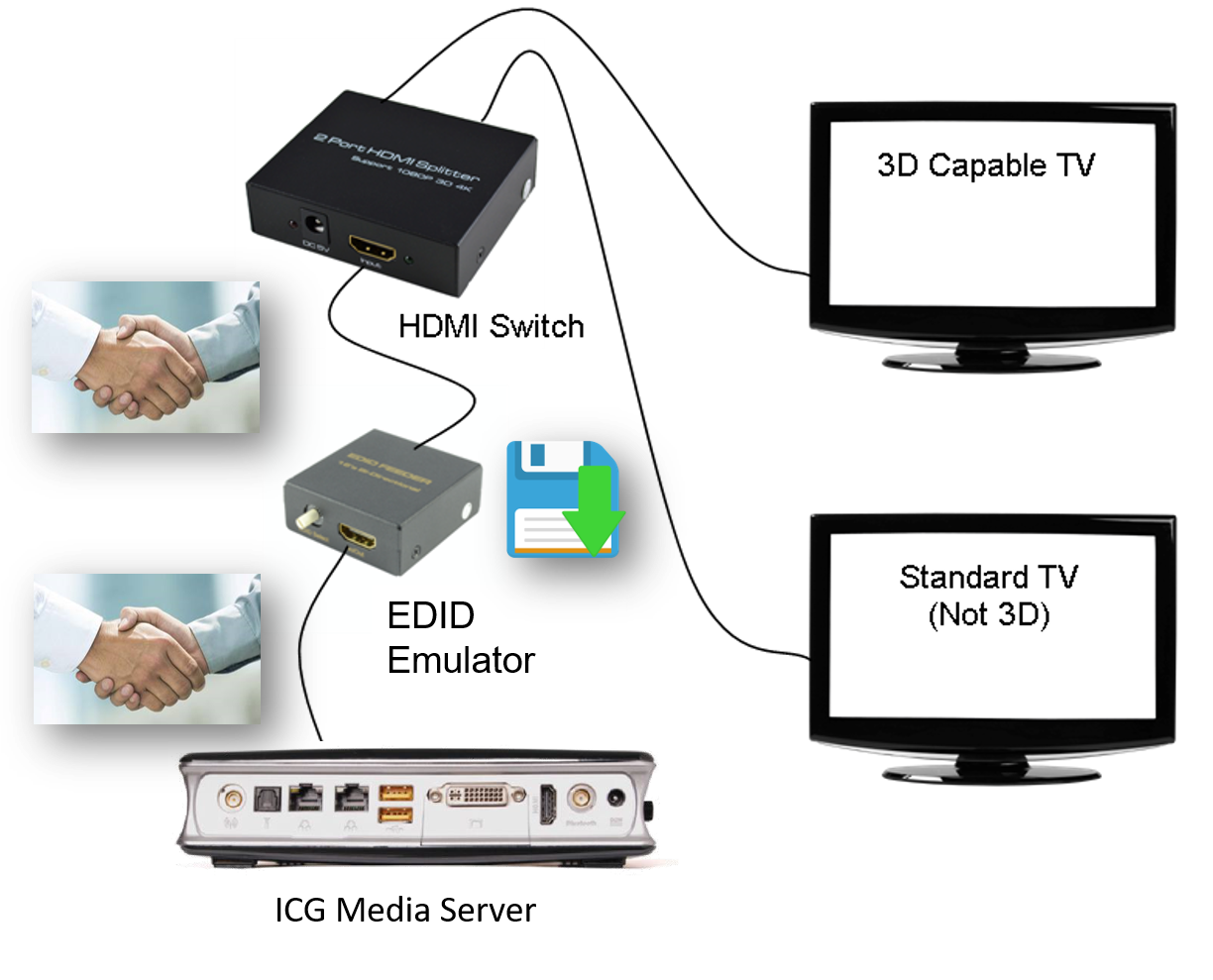

Se følgende EDID-emulator og eksemplet på medieserveroppsett vist nedenfor:
Krav til EDID Emulator
Minimumskravene for at en EDID-emulator skal fungere korrekt i kombinasjon med ICG Myride Medieserver er:
- Støtte for minst 1 av oppløsningen & frekvensstandardene til medieserveren
- Lagring av EDID-oppsettet, slik at EDID-oppsettet forblir uendret etter mulige strømbrudd (omstart) av hvilken som helst av maskinvaren innen HDMI-kretsen.
