Por que um circuito de 20 Amp pode ser usado para uma carga de 19 Amp: Um eletricista estava preocupado que os circuitos que ele estava planejando para uma academia não passariam no código porque nossa 550T tem um adesivo na frente que indica. 115V 19A monofásico. Seu ponto era que o NEC (Código Elétrico Nacional) afirma que um disjuntor deve ter uma margem de 20% para a carga. Neste caso, recomendamos o uso de um circuito de 20amp, mas classificamos a carga máxima como 19 amps, portanto, a margem de 20% foi comprometida. O dimensionamento de 125% dos dispositivos de proteção contra sobrecorrente (OCPD) (ou 80% de carga) é aplicável apenas quando cargas contínuas estão envolvidas. Disjuntores e outros OCPDs podem ser dimensionados em 100% de sua classificação para aplicações de carga não contínua. Uma esteira não é uma carga contínua.
De acordo com o NEC: NPFA 70 (NEC 2008) 210.23 Cargas Permitidas afirma "Em nenhum caso a carga deve exceder a classificação do circuito derivado. Um circuito derivado individual será permitido para fornecer qualquer carga para a qual esteja classificado. Um circuito derivado que fornece duas ou mais tomadas ou receptáculos deve fornecer apenas as cargas especificadas de acordo com seu tamanho, conforme especificado em 210.23 (A) a (D) e conforme resumido em 210.24 e Tabela 210.24." Como um circuito dedicado (ou individual) é especificado para a 550T, a frase sublinhada acima é a frase governante. 210.23(A) aplica-se a circuitos derivados que fornecem duas ou mais tomadas ou receptáculos e, portanto, não é aplicável à 550T.

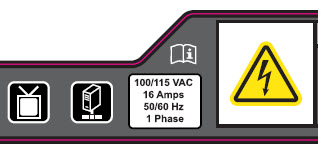

Nota: O adesivo em uma esteira mostra 16 Amps na classificação de 110 / 115VAC, por exemplo (mostrado abaixo), onde o manual do produto indica 20 Amps. A classificação marcada no produto é a classificação permitida pela nossa Listagem ETL para UL1647 e regulamentos em outros relatórios de segurança internacionais. As classificações de circuito no manual são para os requisitos do circuito de alimentação para as diferentes regiões para as quais vendemos.
