1/9/2020: Quando um cliente deseja conectar dois ou mais displays (TV) ao ICG Myride Media Server, há alguns itens que precisam ser compreendidos para garantir que essa configuração funcione corretamente para exibir o conteúdo do Media Server. Nota: Essas informações são fornecidas apenas para orientação. A configuração exata deve ser gerenciada e validada por um especialista local em Áudio e Vídeo (A/V) e não é responsabilidade da Life Fitness.
Configuração de TV única com o ICG Myride Media Server
Em uma configuração normal de TV única (ou projetor), o ICG Myride Media Server fornecerá um "handshake" HDMI EDID com a TV, para garantir que a resolução e a frequência ideais sejam escolhidas entre os 2 dispositivos. Ex. Resolução: 1080p / Frequência: 60 fps (quadros por segundo)
Esse "handshake" só pode ser feito quando a TV já está LIGADA, enquanto o Media Server está iniciando.
Se a TV for ligada APÓS o Media Server ser ligado, esse handshake não é executado, o que pode significar que a TV exibe o conteúdo em uma resolução incorreta ou não exibe nada.
Nota: Algumas TVs mais antigas e de marcas não premium podem não suportar EDID, o que também pode causar problemas de exibição em combinação com o Media Server.
HDMI EDID
HDMI EDID (Extended Display Identification Data) é um protocolo HDMI que garante que a Fonte de Vídeo (ICG Myride Media Server, player de BluRay, laptop, console de jogos, etc.) possa encaminhar o sinal de vídeo para que o Display de Vídeo (TV, monitor, projetor, etc.) o exiba corretamente.

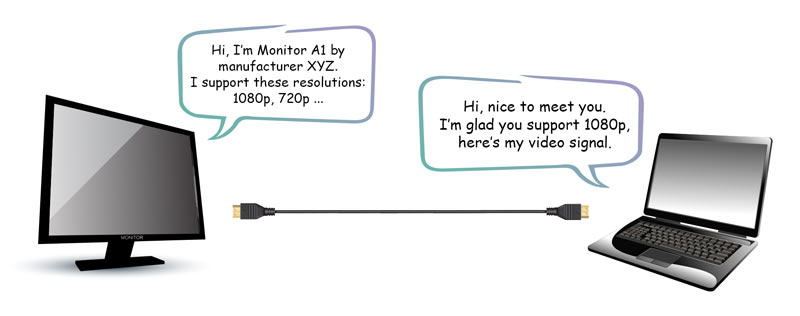

Isso é feito por meio de um "Handshake" entre os 2 dispositivos, onde as capacidades de ambos os dispositivos são verificadas e a melhor configuração entre eles é escolhida para exibir o conteúdo.
A seguir estão algumas das variáveis que são verificadas dentro do HDMI EDID:
- Versão do EDID
- ID do Fabricante
- Número do Modelo
- Número de Série
- Resoluções de Vídeo (& frequências)
- Bitmaps e Descritores de Tempo de Vídeo
- Coordenadas de Cromaticidade
- Taxas de Campo de Vídeo
- Descritores de Ponto Branco
- Informações de Gerenciamento de Energia do Display
Verifique a Wiki do HDMI EDID para mais informações de fundo.

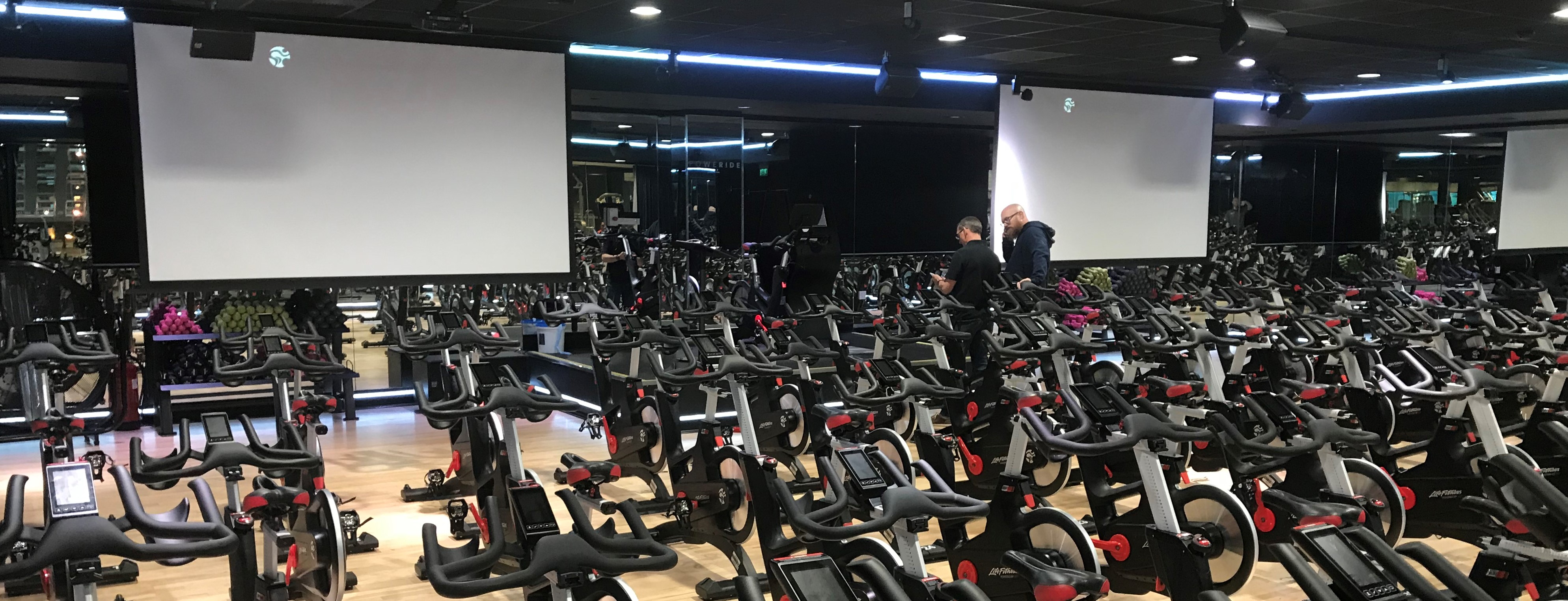

Configuração de várias TVs com o ICG Myride Media Server

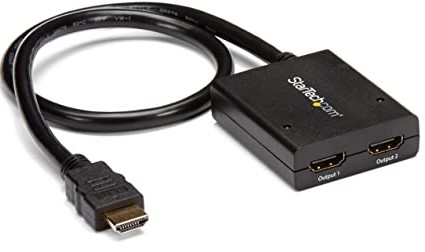

Para a capacidade de mostrar o mesmo conteúdo de vídeo em várias TVs simultaneamente, é necessário um divisor HDMI ou um switch HDMI.
Quando várias TVs precisam ser conectadas ao ICG Myride Media Server para conteúdo exibido em várias TVs simultaneamente, o Media Server terá problemas, pois agora recebe as informações HDMI EDID de 2 ou mais dispositivos simultaneamente. O ICG Myride Media Server escolherá as informações EDID de apenas uma das TVs e usará isso para exibir o conteúdo de vídeo em todas as TVs conectadas, o que pode levar a problemas de exibição (resolução falsa, distorcida ou sem imagem).
Este artigo foi traduzido automaticamente do inglês por meio de inteligência artificial. Em caso de conflito, a versão em inglês prevalecerá.
- Mesmo que as TVs sejam idênticas em Marca e Modelo, isso não significa que sua assinatura EDID seja a mesma.
- Em casos onde o Servidor de Mídia precisa ser reiniciado, agora ele também pode pegar as informações EDID de outra TV, possivelmente criando outros problemas de exibição.
Para que o Servidor de Mídia ICG Myride transmita conteúdo de vídeo corretamente para todas as TVs conectadas, o Servidor de Mídia precisa estar conectado a um "Emulador EDID" ou "Fantasma EDID":
Um Emulador EDID é um dispositivo de hardware ou software que emula as informações EDID de um display de vídeo que são então transmitidas para a fonte de vídeo, neste caso, o Servidor de Mídia. Não importa quais displays de vídeo estão conectados do outro lado do Emulador EDID, pois ele apenas encaminhará aquela única configuração EDID com a qual foi programado. Emuladores EDID podem ser dispositivos separados, mas também podem ser integrados em divisores HDMI, switches, etc.

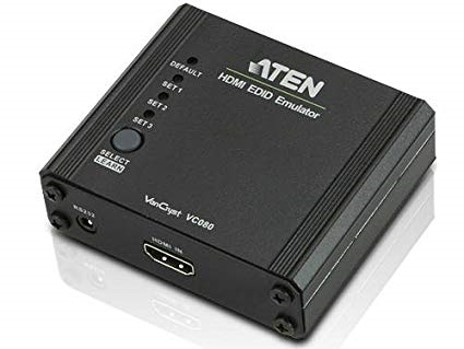

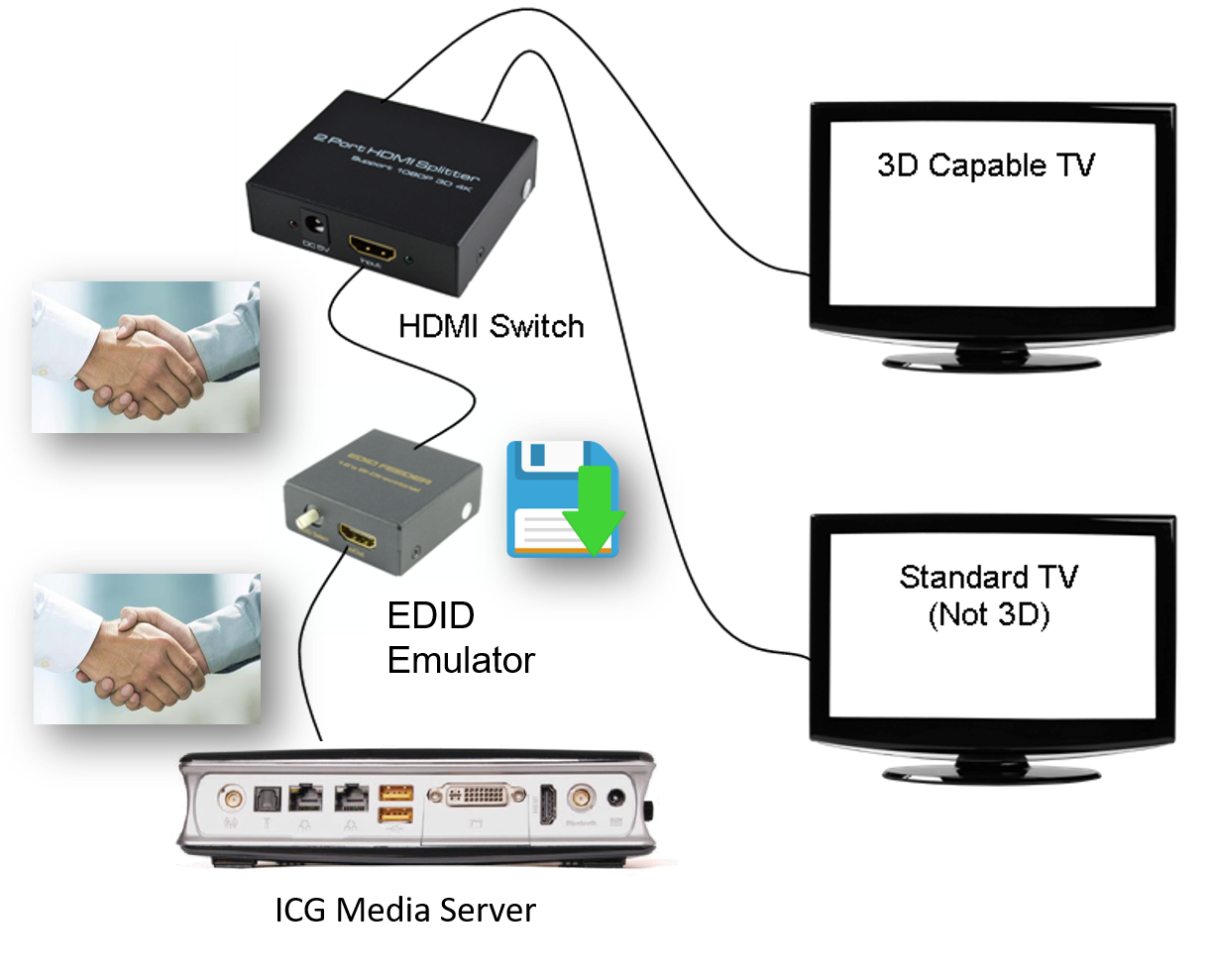

Veja o seguinte exemplo de Emulador EDID e a configuração do Servidor de Mídia mostrada abaixo:
Requisitos do Emulador EDID
Os requisitos mínimos para que um Emulador EDID funcione corretamente em combinação com o Servidor de Mídia ICG Myride são:
- Suporte a pelo menos 1 dos padrões de resolução e frequência do Servidor de Mídia
- Armazenamento da configuração EDID, para que a configuração EDID não seja alterada após possíveis ciclos de energia (reinicialização) de qualquer hardware dentro do circuito HDMI.
