Por que um circuito de 20 Amp pode ser usado para uma carga de 19 Amp: Um eletricista estava preocupado que os circuitos que ele estava planejando para um ginásio não passariam no código porque a nossa 550T tem um decalque na frente que indica. 115V 19A monofásico. O seu ponto era que o NEC (Código Elétrico Nacional) afirma que um disjuntor deve ter uma margem de 20% para a carga. Neste caso, recomendamos o uso de um circuito de 20amp, mas classificamos a carga máxima como 19 amps, portanto, a margem de 20% foi comprometida. A dimensionamento de 125% dos dispositivos de proteção contra sobrecorrente (OCPD) (ou 80% de carga) é aplicável apenas quando estão envolvidas cargas contínuas. Disjuntores e outros OCPDs podem ser dimensionados a 100% da sua classificação para aplicações de carga não contínua. Uma passadeira não é uma carga contínua.
De acordo com o NEC: NPFA 70 (NEC 2008) 210.23 Cargas Permitidas afirma "Em nenhum caso a carga deve exceder a classificação do circuito derivado. Um circuito derivado individual será permitido para fornecer qualquer carga para a qual está classificado. Um circuito derivado que fornece duas ou mais tomadas ou receptáculos deve fornecer apenas as cargas especificadas de acordo com o seu tamanho, conforme especificado em 210.23 (A) a (D) e conforme resumido em 210.24 e Tabela 210.24." Como um circuito dedicado (ou individual) é especificado para a 550T, a frase sublinhada acima é a frase governante. 210.23(A) aplica-se a circuitos derivados que fornecem duas ou mais tomadas ou receptáculos e, portanto, não é aplicável à 550T.

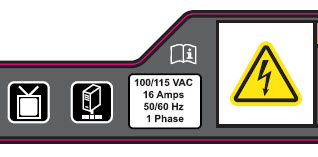

Nota: O decalque numa passadeira mostra 16 Amps na classificação de 110 / 115VAC, por exemplo (mostrado abaixo), onde o manual do produto indica 20 Amps. A classificação marcada no produto é a classificação permitida pela nossa Listagem ETL para UL1647 e regulamentos em outros relatórios de segurança internacionais. As classificações de circuito no manual são para os requisitos do circuito de alimentação para as diferentes regiões para as quais vendemos.
