1/9/2020: Когда клиент хочет подключить два или более дисплея (телевизора) к ICG Myride Media Server, необходимо понять несколько моментов, чтобы убедиться, что эта настройка будет работать правильно для отображения контента с Media Server. Примечание: Эта информация предоставляется только для направляющих целей. Точная настройка должна быть выполнена и проверена местным экспертом в области аудио и видео (A/V) и не является ответственностью Life Fitness.
Настройка одного телевизора с ICG Myride Media Server
В обычной настройке с одним телевизором (или проектором) ICG Myride Media Server обеспечит "рукопожатие" HDMI EDID с телевизором, чтобы убедиться, что между двумя устройствами выбраны идеальное разрешение и частота. Пример: Разрешение: 1080p / Частота: 60 кадров в секунду
Это "рукопожатие" может быть выполнено только тогда, когда телевизор уже ВКЛЮЧЕН, в то время как Media Server запускается.
Если телевизор включен ПОСЛЕ того, как Media Server был включен, это рукопожатие не выполняется, что может означать, что телевизор отображает контент с неправильным разрешением или вообще не отображает его.
Примечание: Некоторые старые и не премиум бренды телевизоров могут вообще не поддерживать EDID, что также может вызвать проблемы с отображением в сочетании с Media Server.
HDMI EDID
HDMI EDID (Расширенные данные идентификации дисплея) — это протокол HDMI, который обеспечивает возможность видеоустройства (ICG Myride Media Server, BluRay плеер, ноутбук, игровая консоль и т. д.) передавать видеосигнал так, чтобы видеодисплей (телевизор, монитор, проектор и т. д.) отображал его правильно.

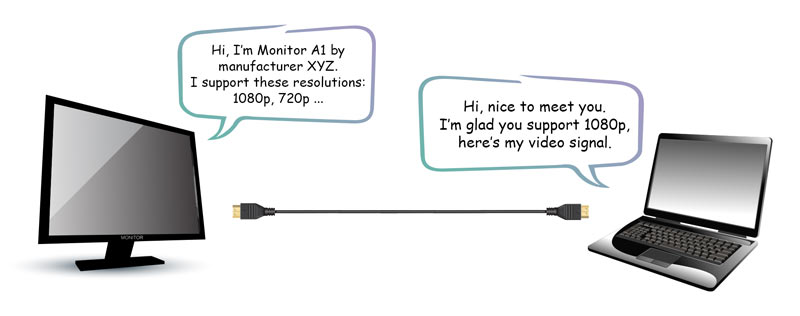

Это осуществляется через "рукопожатие" между двумя устройствами, в ходе которого проверяются возможности обоих устройств и выбирается наилучшая настройка между ними для отображения контента.
Следующие переменные проверяются в HDMI EDID:
- Версия EDID
- ID производителя
- Номер модели
- Серийный номер
- Видеорасширения (& частоты)
- Битмапы и дескрипторы видеозадания
- Хроматические координаты
- Частоты видеополя
- Дескрипторы белой точки
- Информация о управлении питанием дисплея
Проверьте Wiki HDMI EDID для получения дополнительной информации.

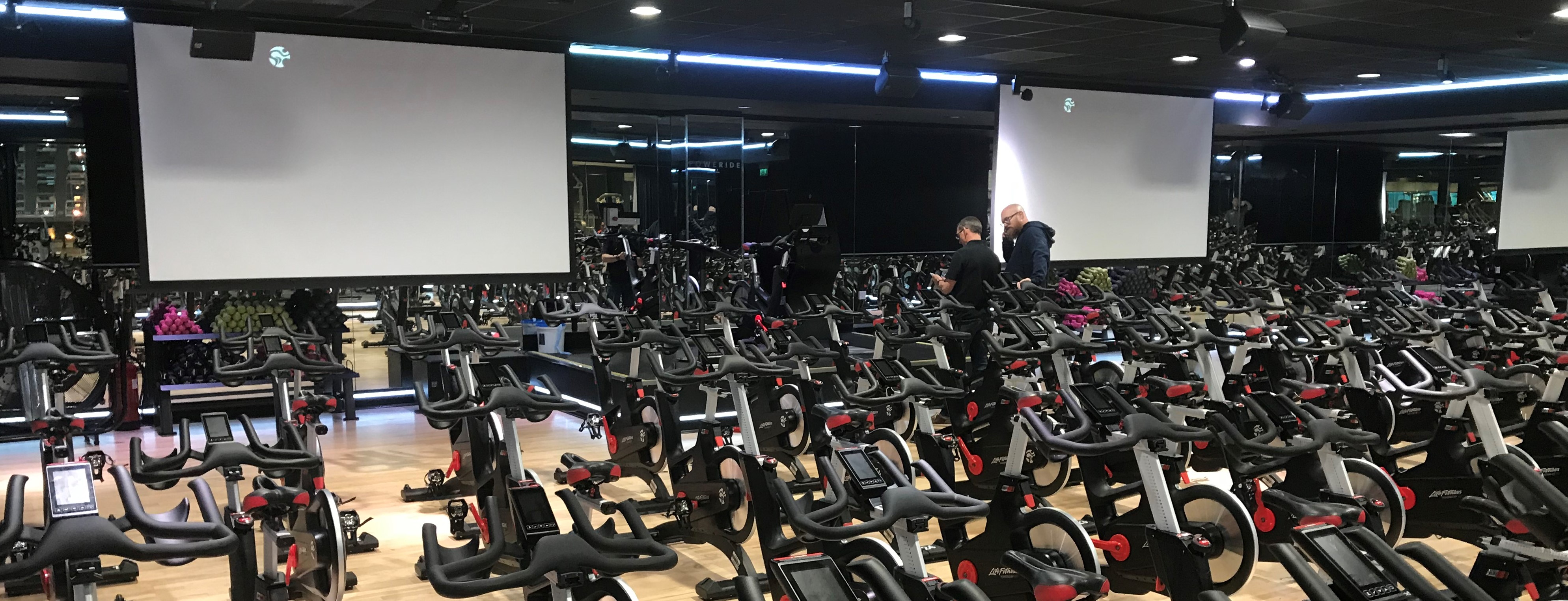

Настройка нескольких телевизоров с ICG Myride Media Server

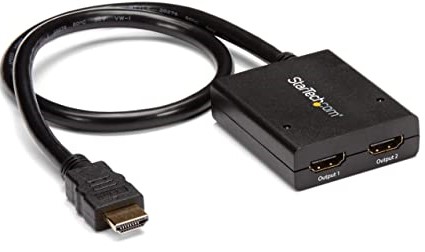

Для возможности отображения одного и того же видеоконтента на нескольких телевизорах одновременно необходим HDMI сплиттер или HDMI переключатель.
Когда несколько телевизоров необходимо подключить к ICG Myride Media Server для отображения контента на нескольких телевизорах одновременно, Media Server столкнется с проблемами, так как теперь он получает информацию HDMI EDID от 2 или более устройств одновременно. ICG Myride Media Server выберет информацию EDID только от одного из телевизоров и использует ее для отображения видеоконтента на всех подключенных телевизорах, что может привести к проблемам с отображением (неправильное разрешение, искажение или отсутствие изображения).
Эта статья была автоматически переведена с английского языка с помощью искусственного интеллекта. В случае конфликта будет действовать английская версия.
- Даже если телевизоры идентичны по бренду и модели, это не означает, что их EDID-подпись одинаковая.
- В случаях, когда Медиа-сервер необходимо перезагрузить, он теперь также может взять информацию EDID с другого телевизора, что может создать другие проблемы с отображением.
Для правильной трансляции видеоконтента на все подключенные телевизоры, Медиа-сервер ICG Myride должен быть подключен к "Эмулятору EDID" или "Призраку EDID":

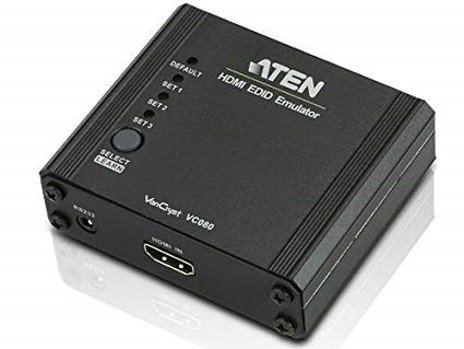

Эмулятор EDID — это аппаратное или программное обеспечение, которое эмулирует информацию EDID одного видеодисплея, которая затем передается видеопотоку, в данном случае Медиа-серверу. Не имеет значения, какие видеодисплеи подключены с другой стороны Эмулятора EDID, так как он будет просто передавать ту единственную настройку EDID, с которой был запрограммирован. Эмуляторы EDID могут быть отдельными устройствами, но также могут быть интегрированы в HDMI-сплиттеры, коммутаторы и т. д.

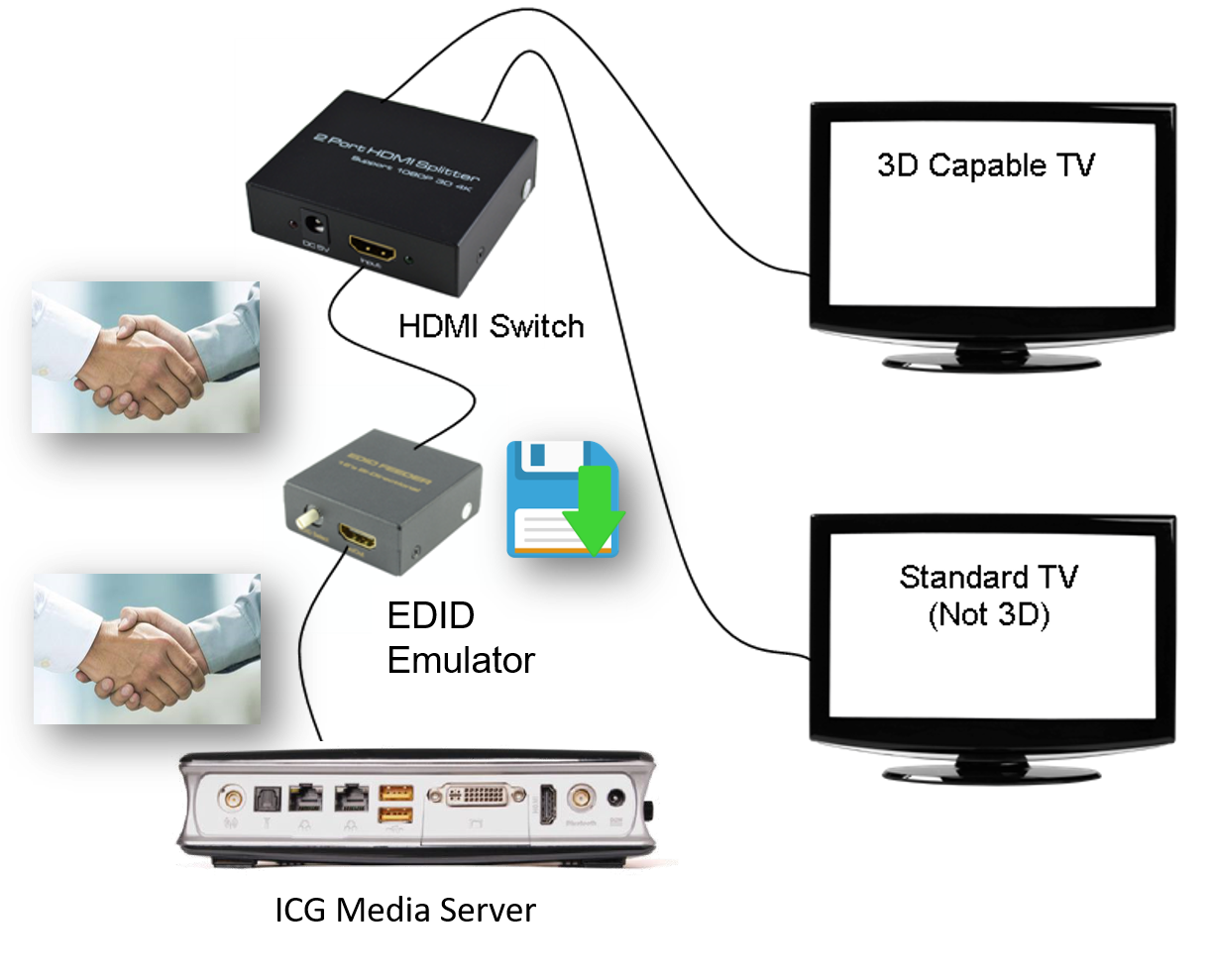

Смотрите следующий пример настройки Эмулятора EDID и Медиа-сервера, показанный ниже:
Требования к Эмулятору EDID
Минимальные требования для правильной работы Эмулятора EDID в сочетании с Медиа-сервером ICG Myride следующие:
- Поддержка как минимум 1 из стандартов разрешения и частоты Медиа-сервера
- Хранение настройки EDID, чтобы настройка EDID не изменялась после возможных циклов питания (перезагрузки) любого из оборудования в HDMI-цепи.
