1/9/2020: När en kund vill ansluta två eller flera skärmar (TV) till ICG Myride Media Server, finns det ett par saker som behöver förstås för att säkerställa att denna installation fungerar korrekt för att visa innehållet från Media Server. Observera: Denna information ges endast för vägledande syften. Den exakta installationen måste hanteras och valideras av en lokal ljud- och videoexpert (A/V) och är inte Life Fitness ansvar.
Enkel TV-installation med ICG Myride Media Server
I en normal enkel TV (eller projektor) installation kommer ICG Myride Media Server att tillhandahålla en HDMI EDID "handshake" med TV:n, för att säkerställa att den ideala upplösningen och frekvensen väljs mellan de 2 enheterna. Ex. Upplösning: 1080p / Frekvens: 60 fps (bilder per sekund)
Denna "handshake" kan endast göras när TV:n redan är PÅ, medan Media Server startar.
Om TV:n slås på EFTER att Media Server har slagits på, utförs inte denna handshake, vilket kan innebära att TV:n visar innehållet i en felaktig upplösning eller inte alls.
Observera: Vissa äldre och icke-premium märkes-TV-apparater kanske inte stöder EDID alls, vilket också kan orsaka visningsproblem i kombination med Media Server.
HDMI EDID

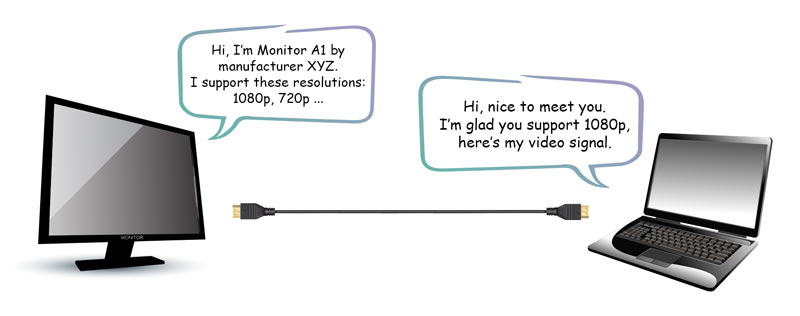

HDMI EDID (Extended Display Identification Data) är ett HDMI-protokoll som säkerställer att Videokällan (ICG Myride Media Server, BluRay-spelare, Laptop, Spelkonsol, etc.) kan vidarebefordra videosignalen så att Videovisningen (TV, Monitor, Projektor, etc.) visar den korrekt.
Detta görs genom en "handshake" mellan de 2 enheterna, där kapabiliteterna för båda enheterna kontrolleras och den bästa installationen mellan dem väljs för att visa innehållet.
Följande är några av variablerna som kontrolleras inom HDMI EDID:
- EDID-version
- Tillverkar-ID
- Modellnummer
- Serienummer
- Video-upplösningar (& frekvenser)
- Video-timing bitmaps och beskrivningar
- Färgrymdskoordinater
- Video-fältfrekvenser
- Vitpunktbeskrivningar
- Visningskraftshanteringsinformation
Kontrollera HDMI EDID Wiki för mer bakgrundsinformation.

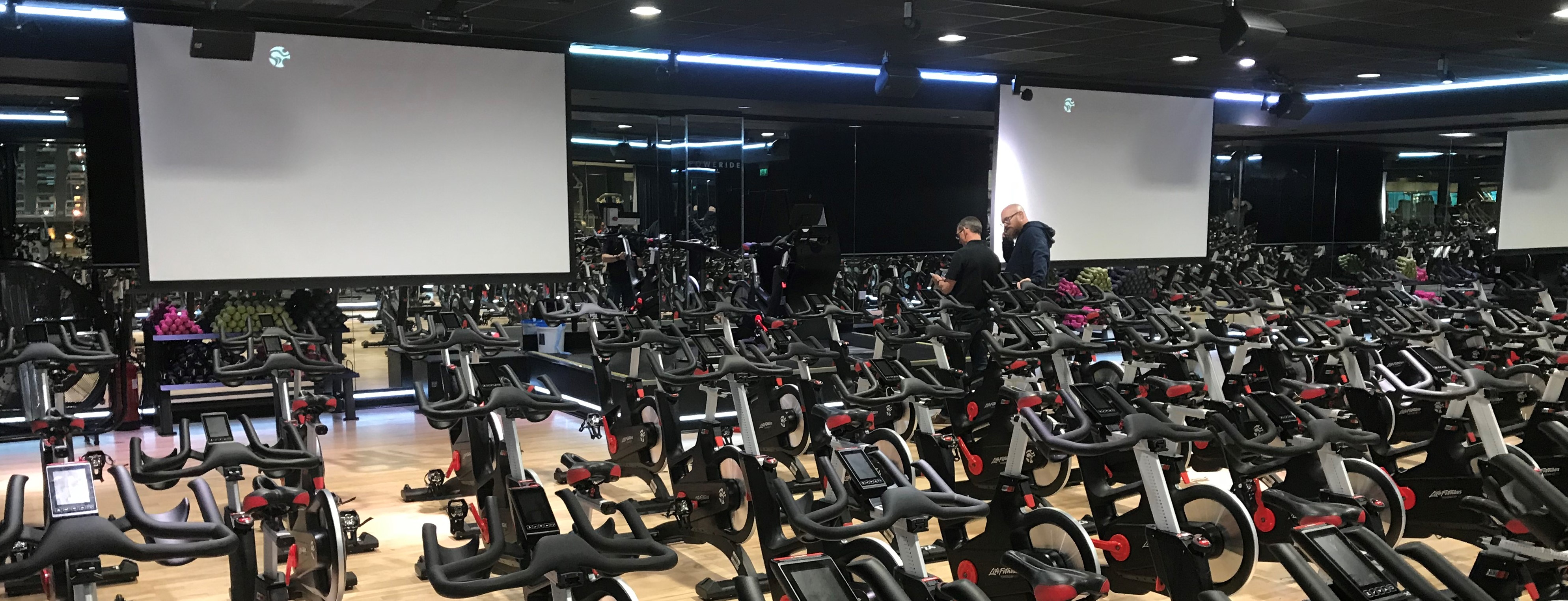

Flera TV-installationer med ICG Myride Media Server

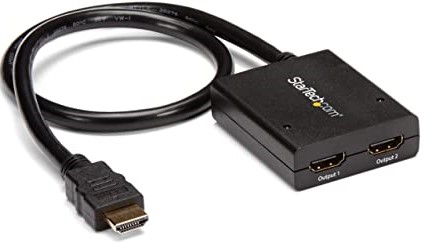

För att kunna visa samma videoinnehåll på flera TV-apparater samtidigt, behövs en HDMI-splitter eller HDMI-switch.
När flera TV-apparater behöver anslutas till ICG Myride Media Server för att visa innehåll på flera TV-apparater samtidigt, kommer Media Server att få problem eftersom den nu tar emot HDMI EDID-information från 2 eller fler enheter samtidigt. ICG Myride Media Server kommer att välja EDID-informationen från bara en av TV-apparaterna och använda den för att visa videoinnehållet på alla anslutna TV-apparater, vilket kan leda till visningsproblem (fel upplösning, förvrängd eller ingen bild).
Denna artikel har automatiskt översatts från engelska genom artificiell intelligens. Vid en konflikt ska den engelska versionen gälla.
- Även om TV-apparaterna är identiska i märke och modell, betyder det inte att deras EDID-signatur är densamma.
- I fall där Mediaservern måste startas om, kan den nu också hämta EDID-information från en annan TV, vilket kan skapa andra visningsproblem.
För att ICG Myride Mediaserver ska kunna sända videoinnehåll korrekt till alla anslutna TV-apparater, behöver Mediaservern vara ansluten till en "EDID Emulator" eller "EDID Ghost":

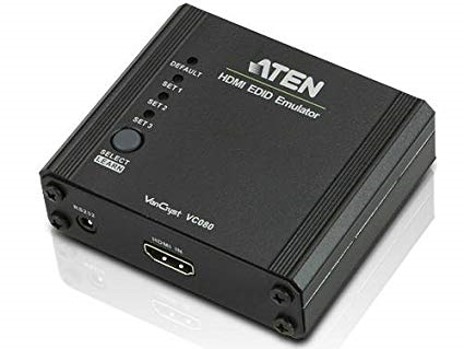

En EDID Emulator är en hårdvaruenhet eller programvara som emulerar EDID-informationen från en videodisplay som sedan överförs till videosource, i detta fall Mediaservern. Det spelar ingen roll vilka videodisplayer som är anslutna på den andra sidan av EDID-emulatorn eftersom den endast kommer att vidarebefordra den enda EDID-inställningen den programmerades med. EDID-emulatorer kan vara separata enheter, men kan också integreras i HDMI-splitters, switchar, etc.
Se följande EDID Emulator och Mediaserverns installations exempel som visas nedan:
EDID Emulator Krav
De minimi krav som en EDID Emulator måste uppfylla för att fungera korrekt i kombination med ICG Myride Mediaserver är:
- Stödja minst 1 av upplösnings- och frekvensstandarderna för Mediaservern
- Lagra EDID-inställningen, så att EDID-inställningen förblir oförändrad efter eventuella strömcykler (omstart) av någon av hårdvaruenheterna inom HDMI-kretsen.
