9/1/2020: เมื่อลูกค้าต้องการเชื่อมต่อจอภาพ (ทีวี) สองจอหรือมากกว่ากับ ICG Myride Media Server มีบางสิ่งที่ต้องเข้าใจเพื่อให้แน่ใจว่าการตั้งค่านี้จะทำงานได้อย่างถูกต้องในการแสดงเนื้อหาจาก Media Server หมายเหตุ: ข้อมูลนี้มีไว้เพื่อเป็นแนวทางในการชี้นำเท่านั้น การตั้งค่าที่แน่นอนต้องได้รับการจัดการและตรวจสอบโดยผู้เชี่ยวชาญด้านเสียงและวิดีโอ (A/V) ในพื้นที่ และไม่ใช่ความรับผิดชอบของ Life Fitness
การตั้งค่าทีวีเดียวกับ ICG Myride Media Server
ในการตั้งค่าทีวีเดียว (หรือโปรเจคเตอร์) ปกติ ICG Myride Media Server จะให้การ "จับมือ" HDMI EDID กับทีวี เพื่อให้แน่ใจว่าความละเอียดและความถี่ที่เหมาะสมถูกเลือกระหว่างอุปกรณ์ทั้งสอง เช่น ความละเอียด: 1080p / ความถี่: 60 fps (เฟรมต่อวินาที)
การ "จับมือ" นี้สามารถทำได้เมื่อทีวีเปิดอยู่แล้ว ขณะที่ Media Server กำลังเริ่มต้น
หากทีวีเปิดหลังจากที่ Media Server เปิดอยู่ การจับมือนี้จะไม่ถูกดำเนินการ ซึ่งอาจหมายความว่าทีวีจะแสดงเนื้อหาในความละเอียดที่ไม่ถูกต้องหรือไม่แสดงเลย
หมายเหตุ: ทีวีบางรุ่นที่เก่าและไม่ใช่แบรนด์พรีเมียมอาจไม่รองรับ EDID เลย ซึ่งอาจทำให้เกิดปัญหาในการแสดงผลเมื่อใช้ร่วมกับ Media Server
HDMI EDID

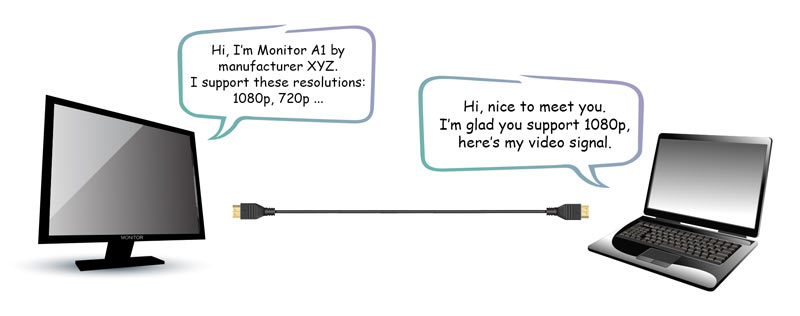

HDMI EDID (Extended Display Identification Data) เป็นโปรโตคอล HDMI ที่ทำให้แน่ใจว่า แหล่งวิดีโอ (ICG Myride Media Server, เครื่องเล่น BluRay, แล็ปท็อป, คอนโซลเกม ฯลฯ) สามารถส่งสัญญาณวิดีโอไปยัง จอแสดงผลวิดีโอ (ทีวี, มอนิเตอร์, โปรเจคเตอร์ ฯลฯ) ได้อย่างถูกต้อง
สิ่งนี้ทำได้ผ่านการ "จับมือ" ระหว่างอุปกรณ์ทั้งสอง โดยที่ความสามารถของอุปกรณ์ทั้งสองจะถูกตรวจสอบและเลือกการตั้งค่าที่ดีที่สุดระหว่างพวกเขาเพื่อแสดงเนื้อหา
ต่อไปนี้คือบางตัวแปรที่ถูกตรวจสอบภายใน HDMI EDID:
- เวอร์ชัน EDID
- รหัสผู้ผลิต
- หมายเลขรุ่น
- หมายเลขประจำเครื่อง
- ความละเอียดวิดีโอ (& ความถี่)
- บิตแมพและคำอธิบายเวลาวิดีโอ
- พิกัดสี
- อัตราเฟรมวิดีโอ
- คำอธิบายจุดขาว
- ข้อมูลการจัดการพลังงานของจอแสดงผล
ตรวจสอบ HDMI EDID Wiki สำหรับข้อมูลพื้นฐานเพิ่มเติม

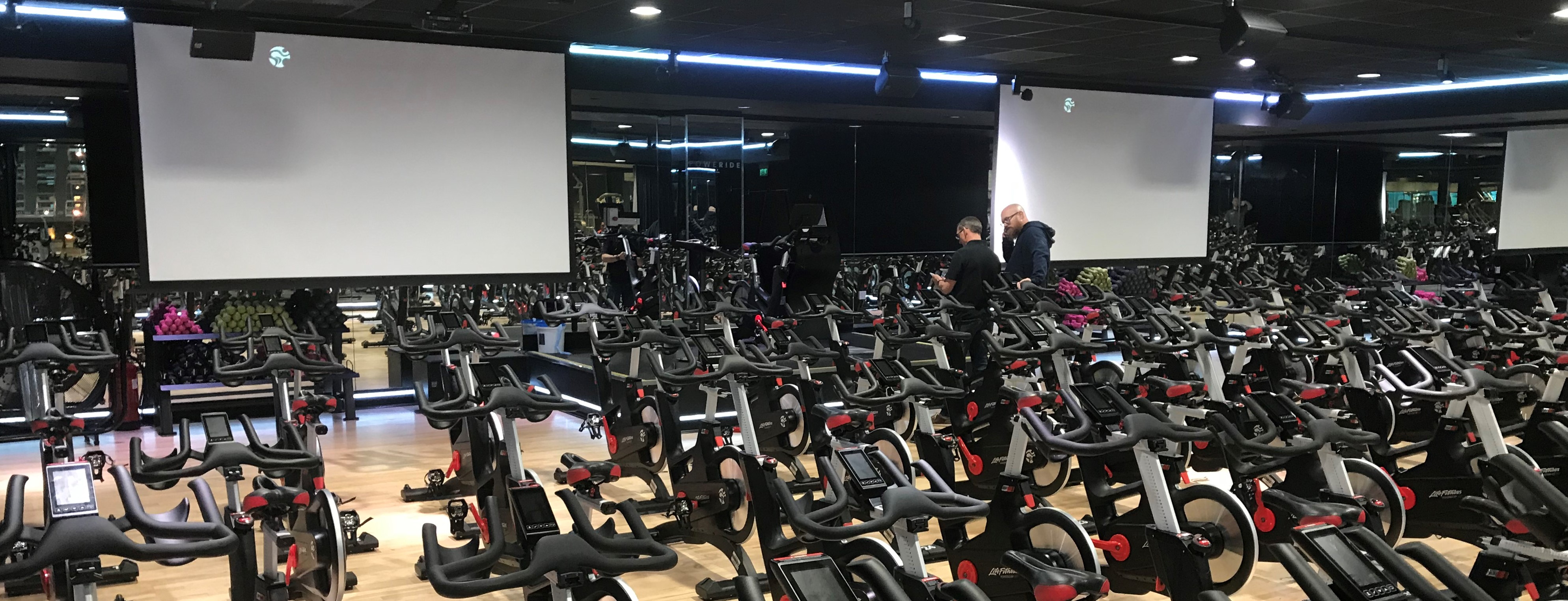

การตั้งค่าทีวีหลายจอด้วย ICG Myride Media Server

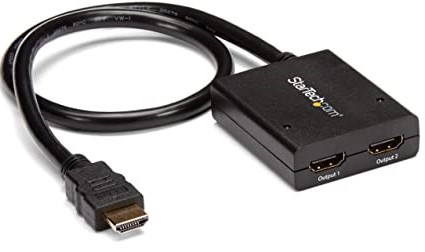

เพื่อให้สามารถแสดงเนื้อหาวิดีโอเดียวกันบนทีวีหลายจอพร้อมกัน จำเป็นต้องมี HDMI Splitter หรือ HDMI Switch
เมื่อจำเป็นต้องเชื่อมต่อทีวีหลายจอเข้ากับ ICG Myride Media Server เพื่อแสดงเนื้อหาบนทีวีหลายจอพร้อมกัน Media Server จะประสบปัญหาเนื่องจากตอนนี้ได้รับข้อมูล HDMI EDID จากอุปกรณ์ 2 ตัวขึ้นไปพร้อมกัน ICG Myride Media Server จะเลือกข้อมูล EDID ของทีวีเพียงหนึ่งตัวและใช้ข้อมูลนั้นเพื่อแสดงเนื้อหาวิดีโอบนทีวีที่เชื่อมต่อทั้งหมด ซึ่งอาจนำไปสู่ปัญหาในการแสดงผล (ความละเอียดผิดพลาด, ภาพบิดเบี้ยว หรือไม่มีภาพ)
บทความนี้ได้รับการแปลโดยอัตโนมัติจากภาษาอังกฤษผ่านปัญญาประดิษฐ์ ในกรณีที่มีความขัดแย้ง เวอร์ชันภาษาอังกฤษจะมีผลบังคับใช้
- แม้ว่าทีวีจะเหมือนกันในแบรนด์และรุ่น แต่ก็ไม่ได้หมายความว่าลายเซ็น EDID ของพวกเขาจะเหมือนกัน
- ในกรณีที่เซิร์ฟเวอร์มีเดียต้องรีบูต ตอนนี้มันยังสามารถดึงข้อมูล EDID จากทีวีเครื่องอื่นได้ ซึ่งอาจสร้างปัญหาการแสดงผลอื่น ๆ
เพื่อให้ ICG Myride Media Server ถ่ายทอดเนื้อหาวิดีโอได้อย่างถูกต้องไปยังทีวีที่เชื่อมต่อทั้งหมด เซิร์ฟเวอร์มีเดียต้องเชื่อมต่อกับ "EDID Emulator" หรือ "EDID Ghost":

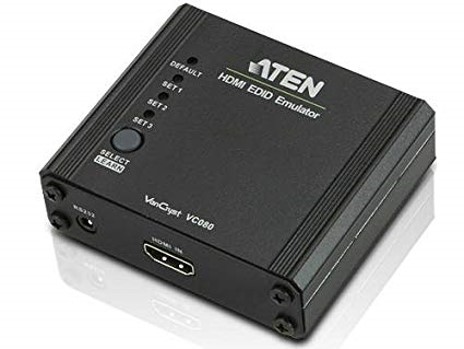

EDID Emulator คือฮาร์ดแวร์หรือซอฟต์แวร์ที่เลียนแบบข้อมูล EDID ของจอภาพวิดีโอซึ่งจะถูกส่งไปยังแหล่งวิดีโอ ในกรณีนี้คือเซิร์ฟเวอร์มีเดีย ไม่สำคัญว่าจอภาพวิดีโอใด ๆ จะเชื่อมต่ออยู่ที่ด้านอื่นของ EDID Emulator เนื่องจากมันจะส่งต่อการตั้งค่า EDID เดียวที่มันถูกตั้งโปรแกรมไว้เท่านั้น EDID Emulators สามารถเป็นอุปกรณ์แยกต่างหาก แต่ก็สามารถรวมอยู่ใน HDMI splitters, switches เป็นต้น
ดูตัวอย่างการตั้งค่า EDID Emulator และเซิร์ฟเวอร์มีเดียด้านล่าง:
ข้อกำหนดของ EDID Emulator
ข้อกำหนดขั้นต่ำสำหรับ EDID Emulator เพื่อทำงานได้อย่างถูกต้องร่วมกับ ICG Myride Media Server มีดังนี้:
- รองรับมาตรฐานความละเอียดและความถี่อย่างน้อย 1 มาตรฐานของเซิร์ฟเวอร์มีเดีย
- เก็บการตั้งค่า EDID เพื่อให้การตั้งค่า EDID ไม่เปลี่ยนแปลงหลังจากการรีบูต (cycle power) ของฮาร์ดแวร์ใด ๆ ภายในวงจร HDMI
