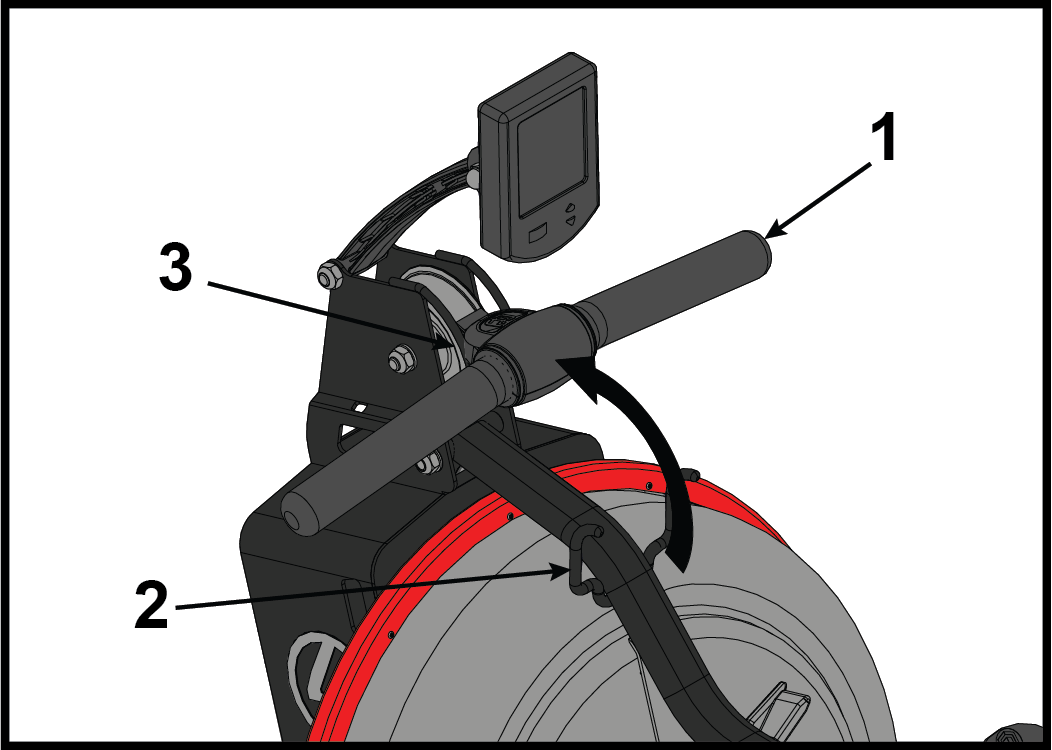

Преместете дръжката на реда от S-образната лента до точка, където тя почива близо до горната
макара.
Артикул Описание Кол. 1 Дръжка 1 2 S-образна дръжка 1 3 Горна макара 1 -

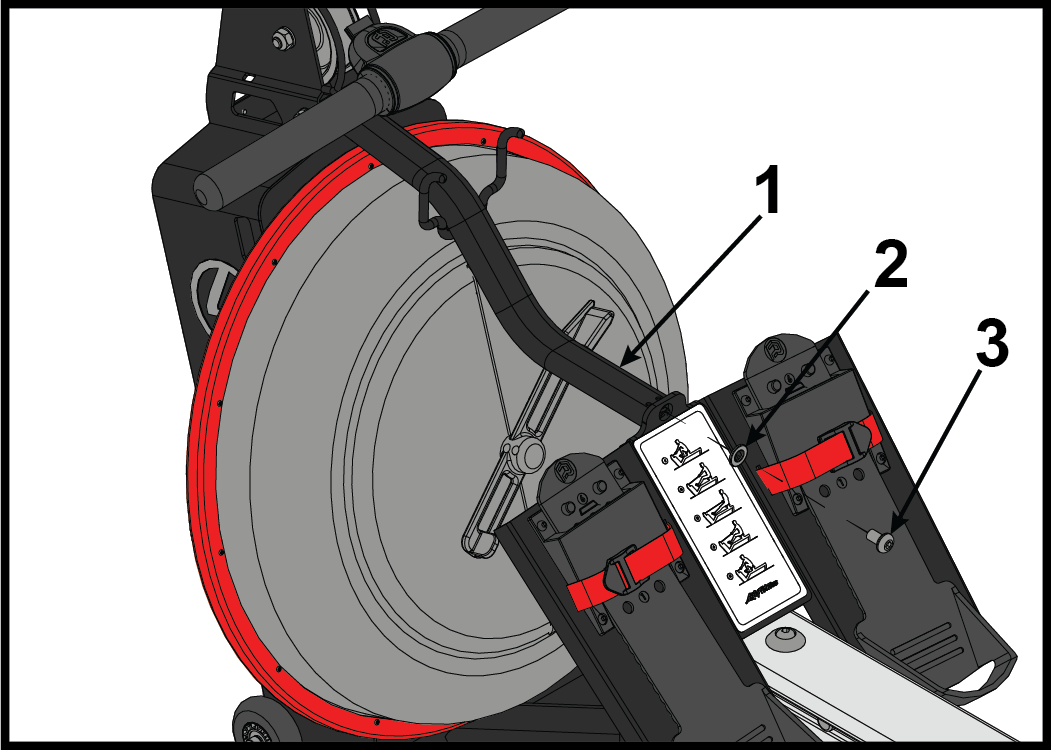

Премахнете болта и шайбата, които закрепват S-образната лента към подложката за крака, използвайки 6 мм шестограм.
Артикул Описание Кол. 1 S-образна лента 1 2 Шайба 1 3 Болт 1 -

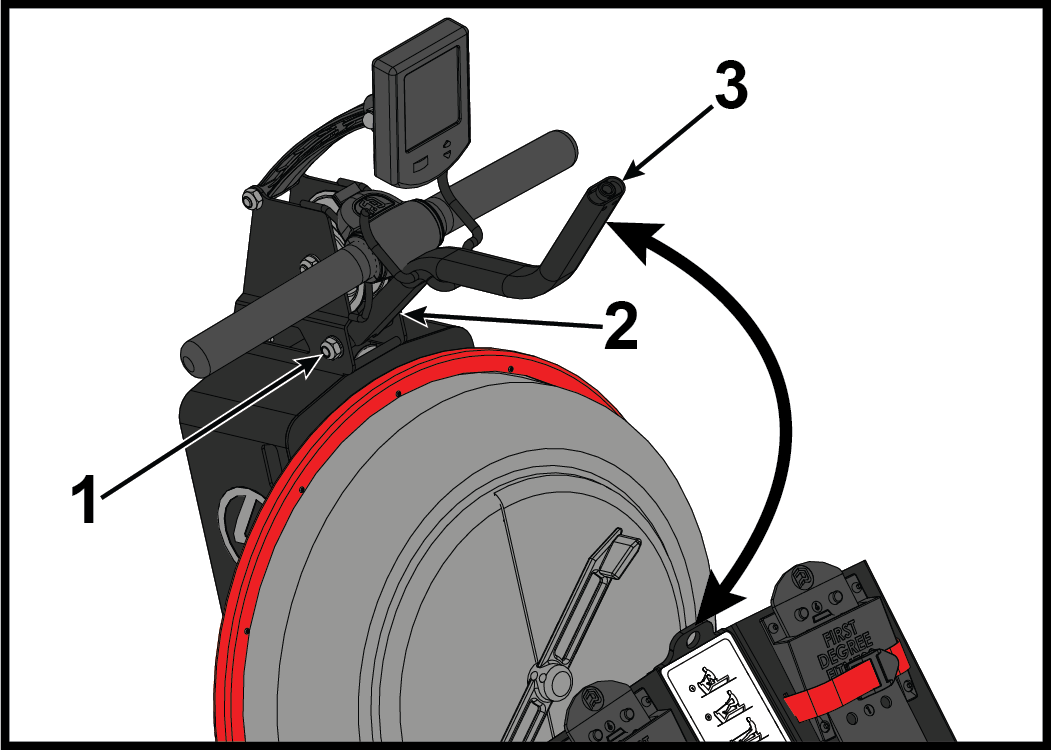

Разхлабете болта и гайката, които закрепват горната част на S-образната шина, като използвате 6 мм шестограм и 17 мм гаечен ключ.
Артикул Описание Кол. 1 Гайка 1 2 Болт 1 3 S-образна шина 1 - Завъртете S-образната шина нагоре и затегнете болта и гайката, за да я държите нагоре и извън пътя.
-

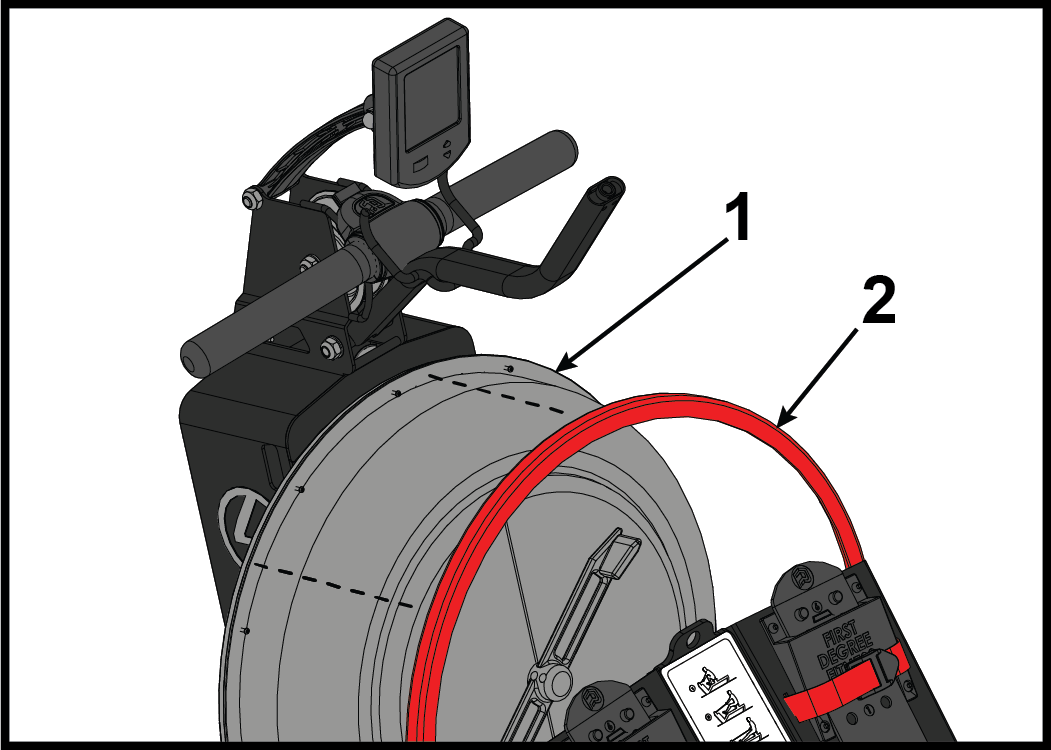

Отстранете червения външен пръстен на капака от резервоара на ръка.
Артикул Описание Кол. 1 Резервоар 1 2 Червен външен пръстен на капака 1 -

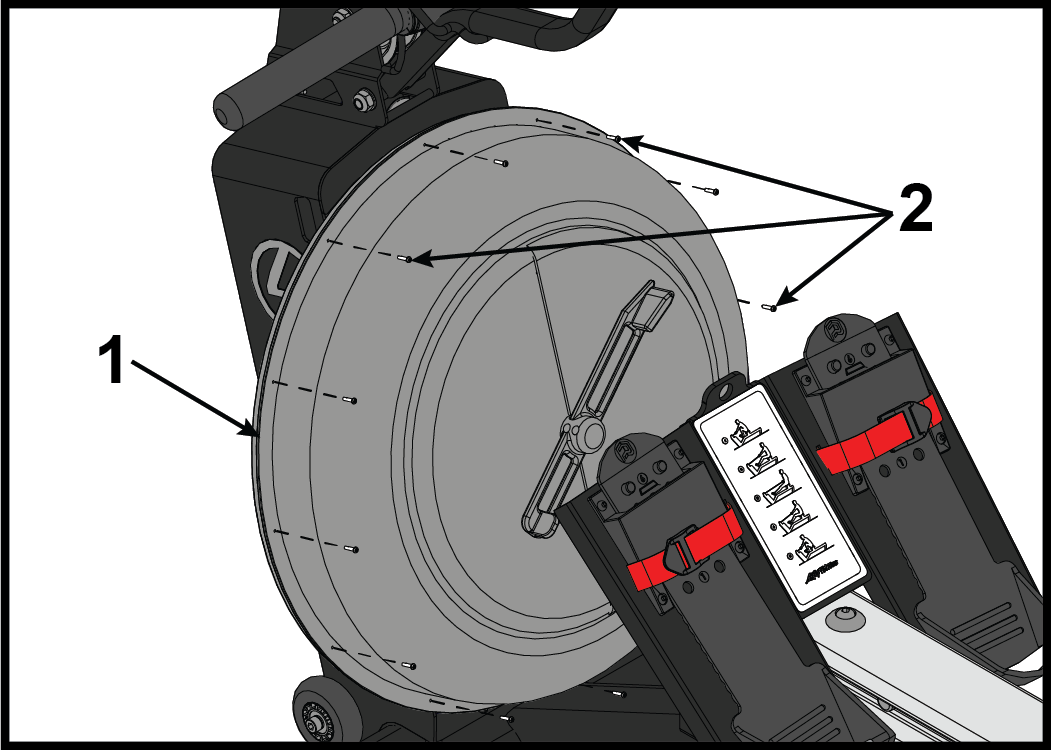

Премахнете дванадесетте болта на водния резервоар с помощта на отвертка Phillips.
Артикул Описание Кол. 1 Резервоар 1 2 Болтове 12 -

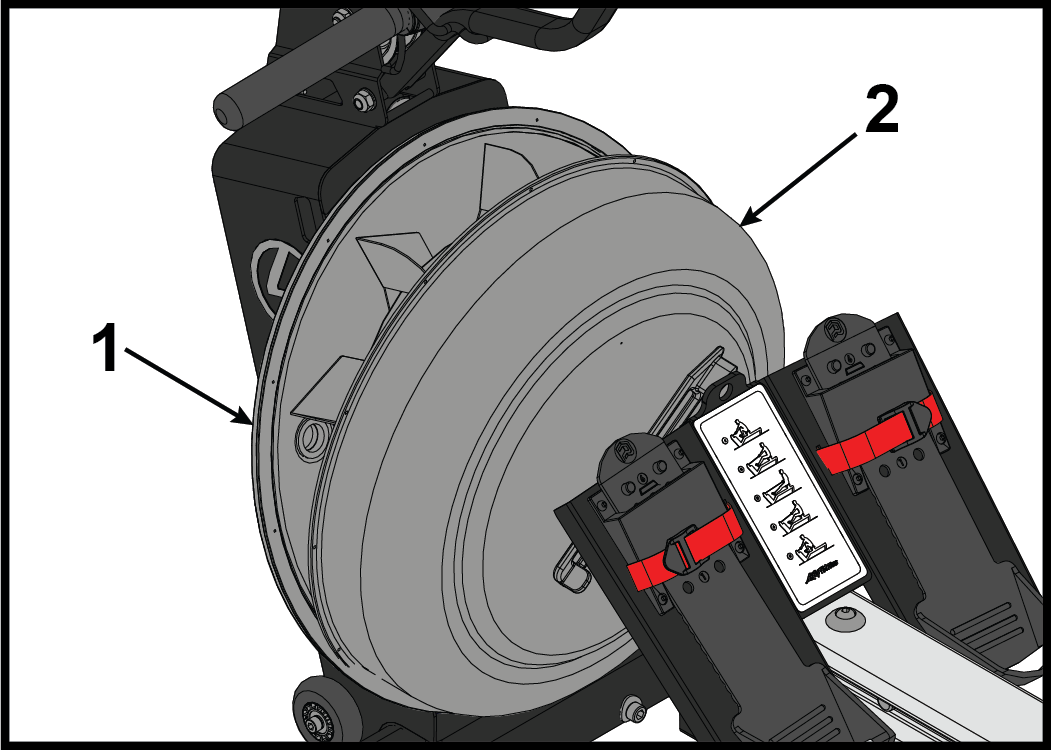

Премахнете капака на резервоара, като го отлепите от задната част на резервоара с помощта на плоска отвертка. Поставете върху плат, за да избегнете надрасквания.
Предупреждение: Отлепете капака на резервоара внимателно, не го повреждайте с плоска отвертка.
Артикул Описание Кол. 1 Задна част на резервоара 1 2 Капак на резервоара 1 -

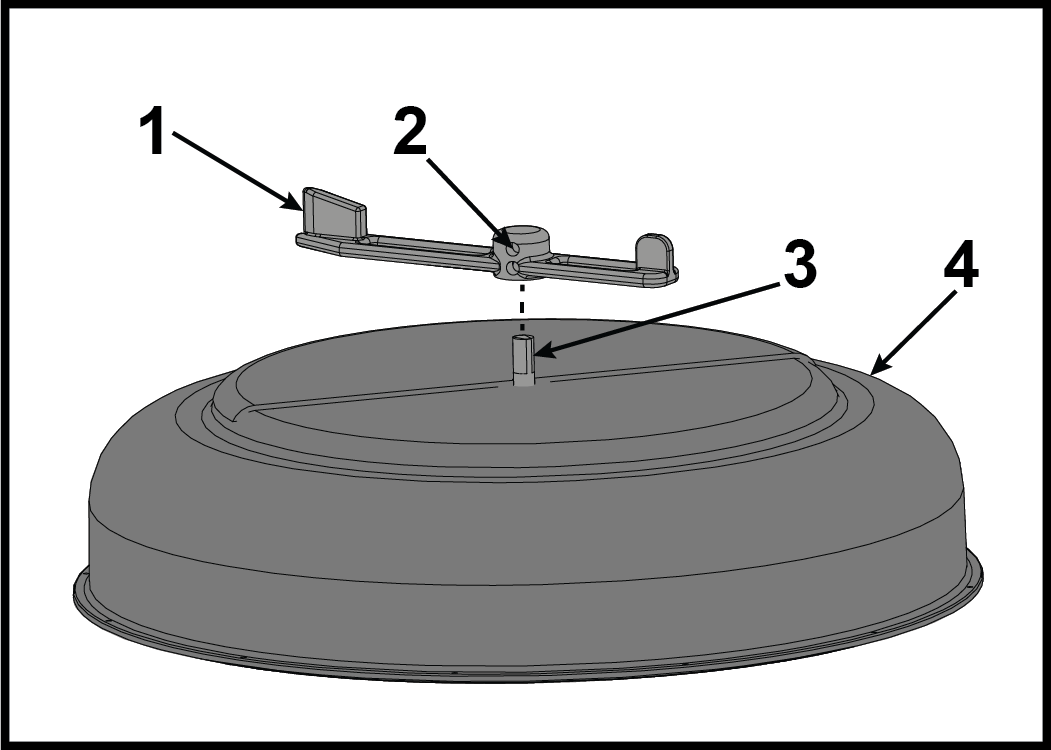

Разхлабете фиксиращите винтове на дръжката за регулиране с помощта на 4 мм шестограм и отстранете дръжката за регулиране от вала на задната плоча.
Артикул Описание Кол. 1 Дръжка за регулиране 1 2 Фиксиращ винт 2 3 Вал на задната плоча 1 4 Капак на резервоара 1 -

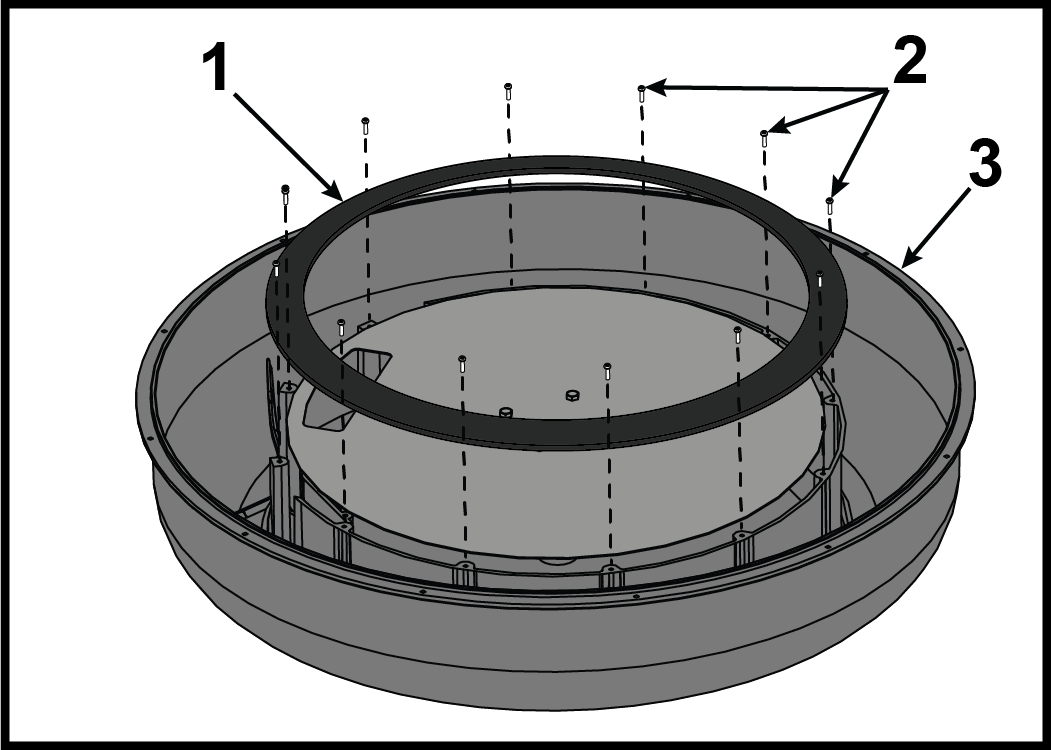

Премахнете дванадесетте болта, които закрепват пръстена на резервоара към капака на резервоара, като използвате отвертка Phillips.
Артикул Описание Кол. 1 Пръстен на резервоара 1 2 Болт 12 3 Капак на резервоара 1 - Премахнете пръстена на резервоара.
-

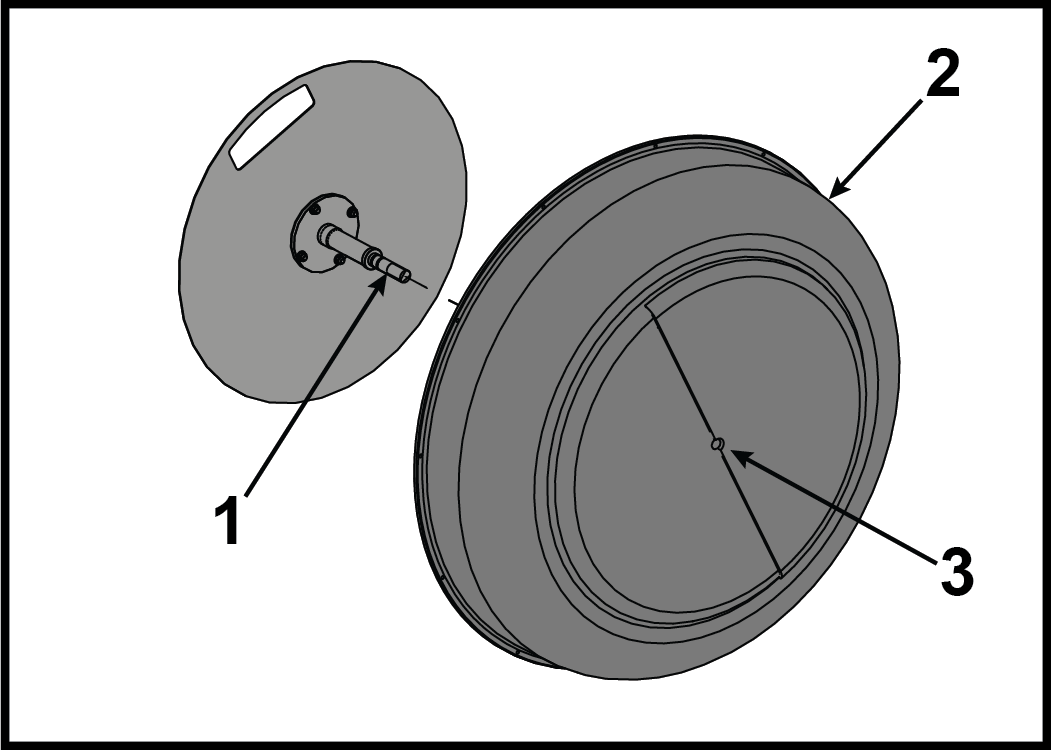

Поставете капака на резервоара за вода настрани и отстранете задната плоча, като избиете вала с гумен чук.
Артикул Описание Кол. 1 Вал на задната плоча 1 2 Капак на резервоара 1 3 Ударете тук с гумен чук 1 -

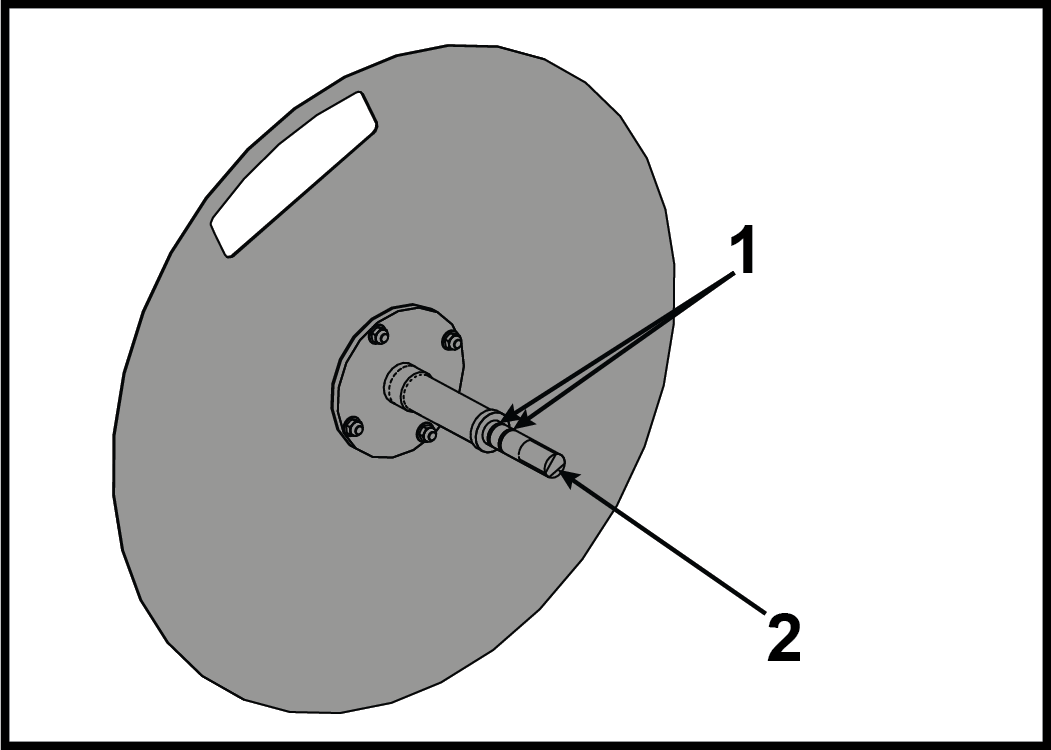

Отстранете и изхвърлете и двата О-пръстена на вала на задната плоча.
Артикул Описание Кол. 1 О-пръстен 2 2 Вал на задната плоча 1
-
