Nainstalujte horní kryt vodní nádrže

Robert Garber
Vytvořeno Aktualizováno

Tento článek byl automaticky přeložen z angličtiny pomocí umělé inteligence. Vzhledem k tomu, že překlady vytvořené umělou inteligencí mohou obsahovat chyby, má původní anglický text přednost v případě jakýchkoli nesrovnalostí.

  1. Vyčistěte hřídel upevňovací desky čistým hadříkem.

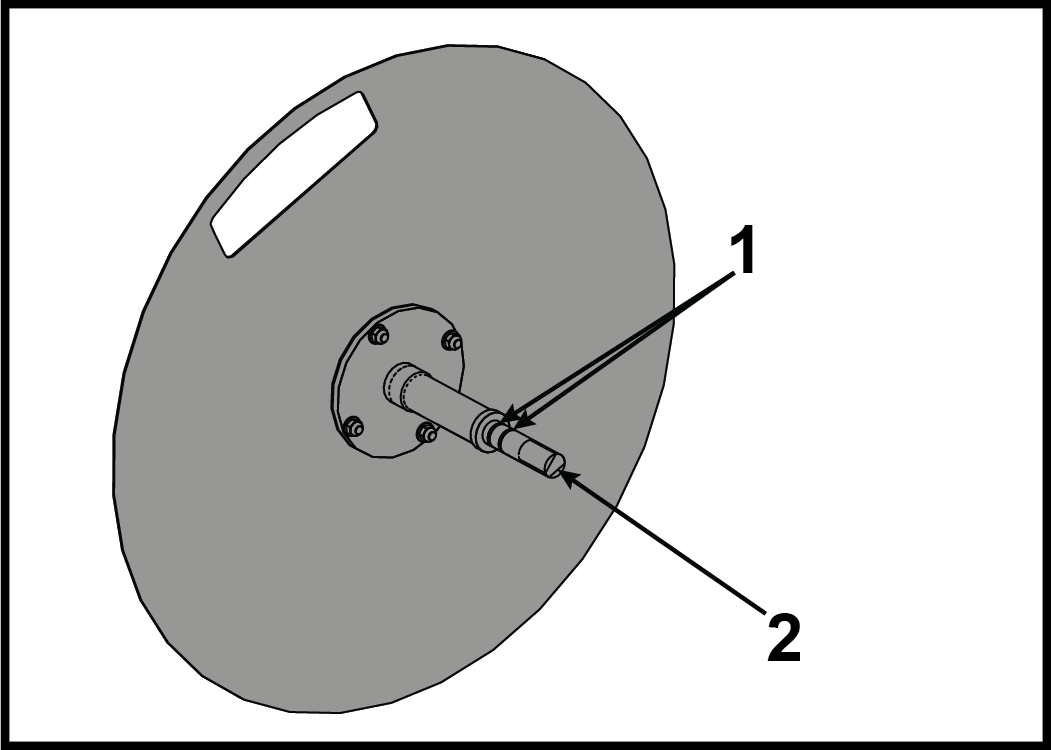

    Položka Popis Množství
    1 O-kroužek 2
    2 Hřídel upevňovací desky 1
  2. Nainstalujte dva O-kroužky na hřídel upevňovací desky.
  3. Naneste silikon na vnitřní stranu montážního otvoru nádrže pomocí silikonového štětce.

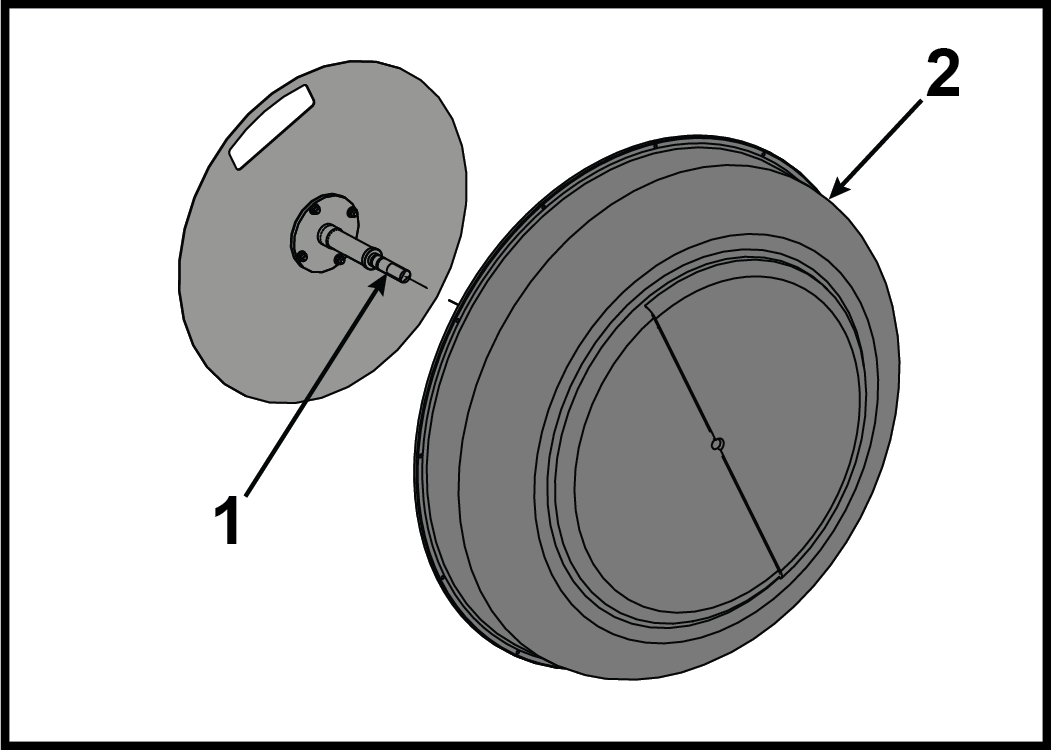

  4. Nainstalujte hřídel upevňovací desky do krytu nádrže.


    Položka Popis Množství
    1 Hřídel upevňovací desky 1
    2 Kryt nádrže 1

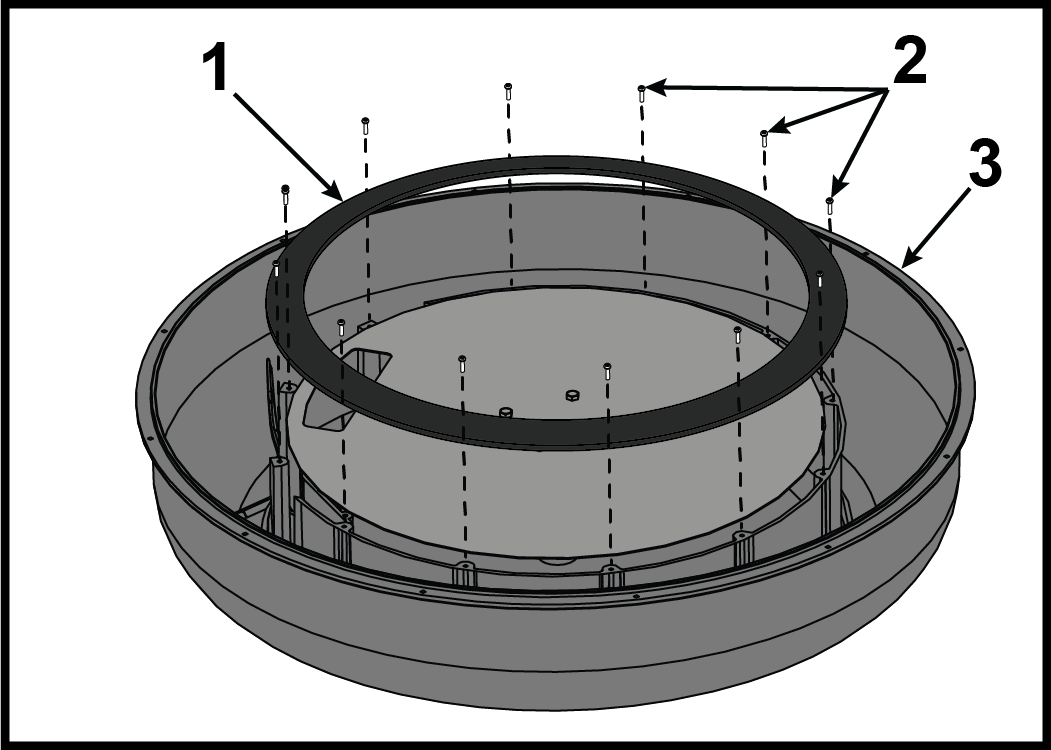

  5. Nainstalujte dvanáct šroubů upevňujících kroužek nádrže pomocí křížového šroubováku, ale zcela je neutahujte.


    Položka Popis Množství
    1 Kroužek nádrže 1
    2 Šroub 12
    3 Kryt nádrže 1
  6. Zcela utáhněte šrouby. Utáhněte na 10 kgf / cm.

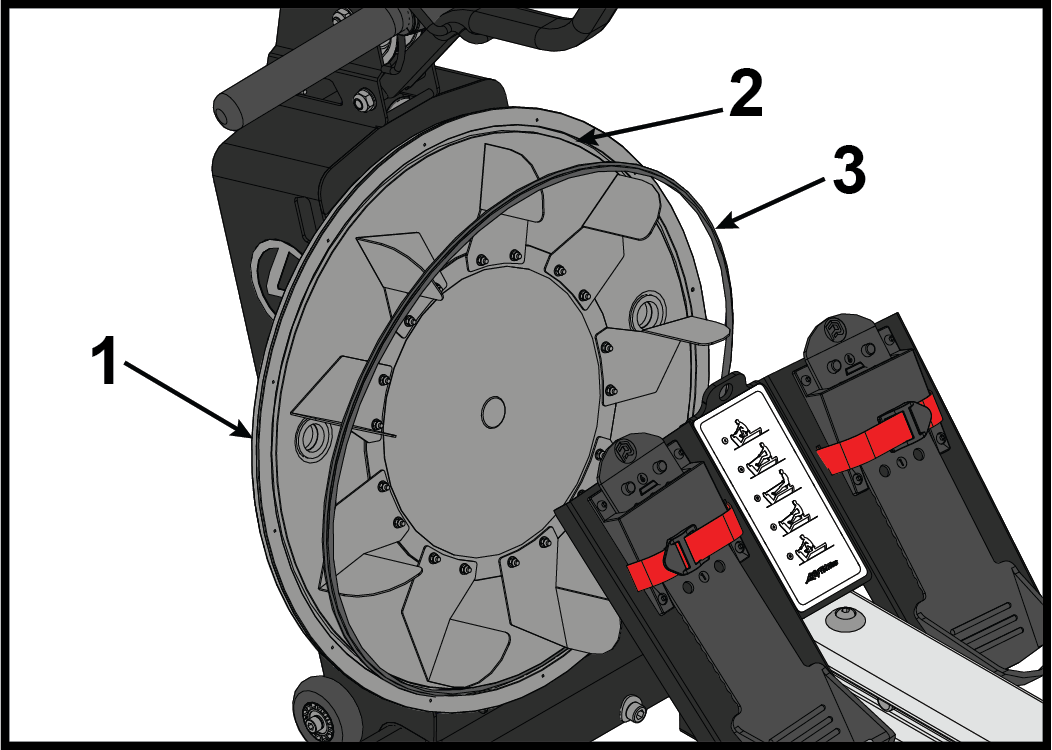

  7. Odstraňte a zlikvidujte těsnění nádrže.


    Položka Popis Množství
    1 Zadní část nádrže 1
    2 Kanál těsnění nádrže 1
    3 Těsnění nádrže 1
  8. Naneste silikon do kanálu těsnění nádrže pomocí malého štětce.


    Položka Popis Množství
    1 Zadní část nádrže 1
    2 Kanál těsnění nádrže 1

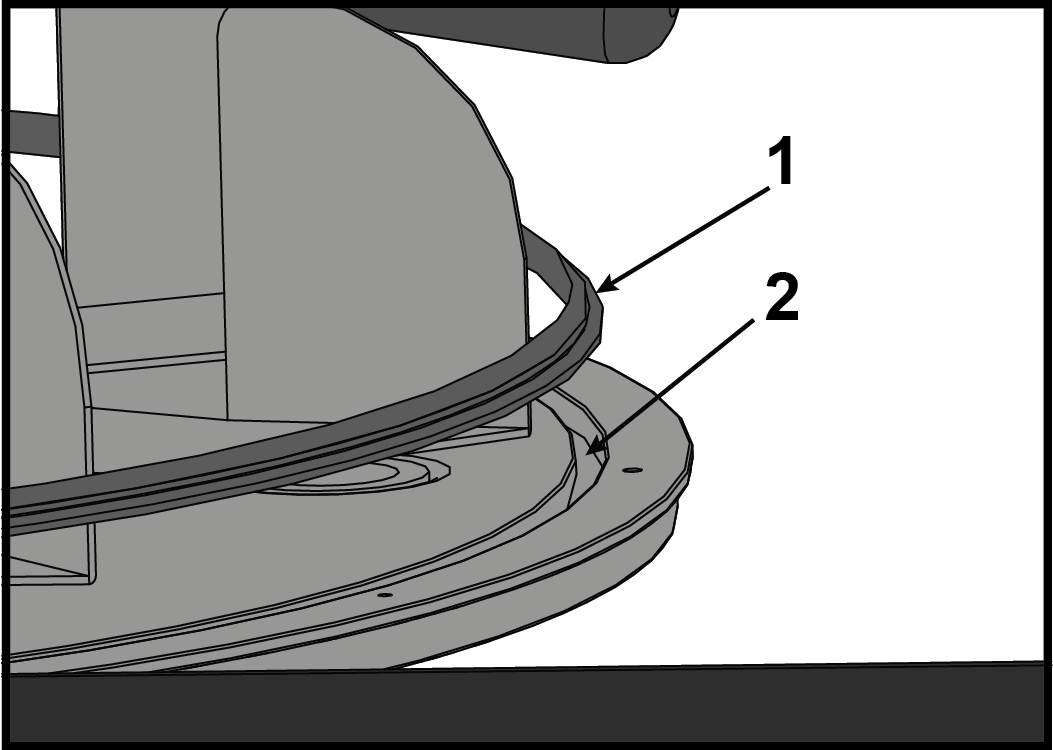

  9. Nainstalujte těsnění nádrže do kanálu těsnění nádrže plochou stranou směrem dovnitř nádrže.


    Položka Popis Množství
    1 Těsnění nádrže 1
    2 Kanál těsnění nádrže 1

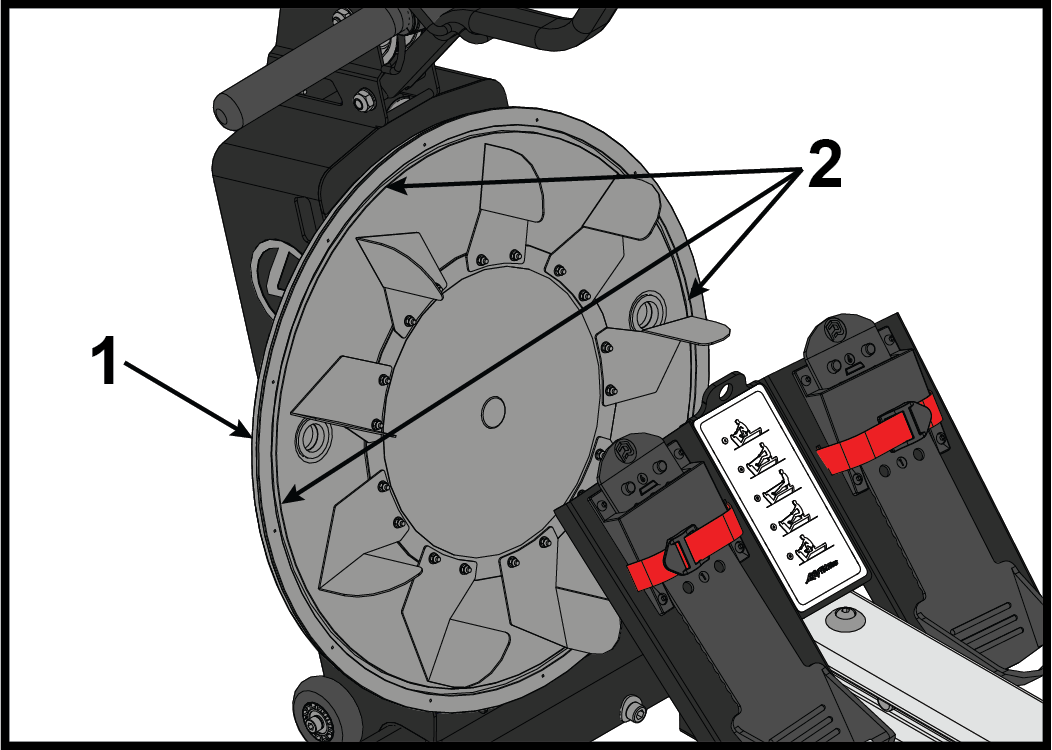

  10. Naneste více silikonu na horní část těsnění nádrže pomocí malého štětce.


    Položka Popis Množství
    1 Zadní část nádrže 1
    2 Naneste silikon zde 1

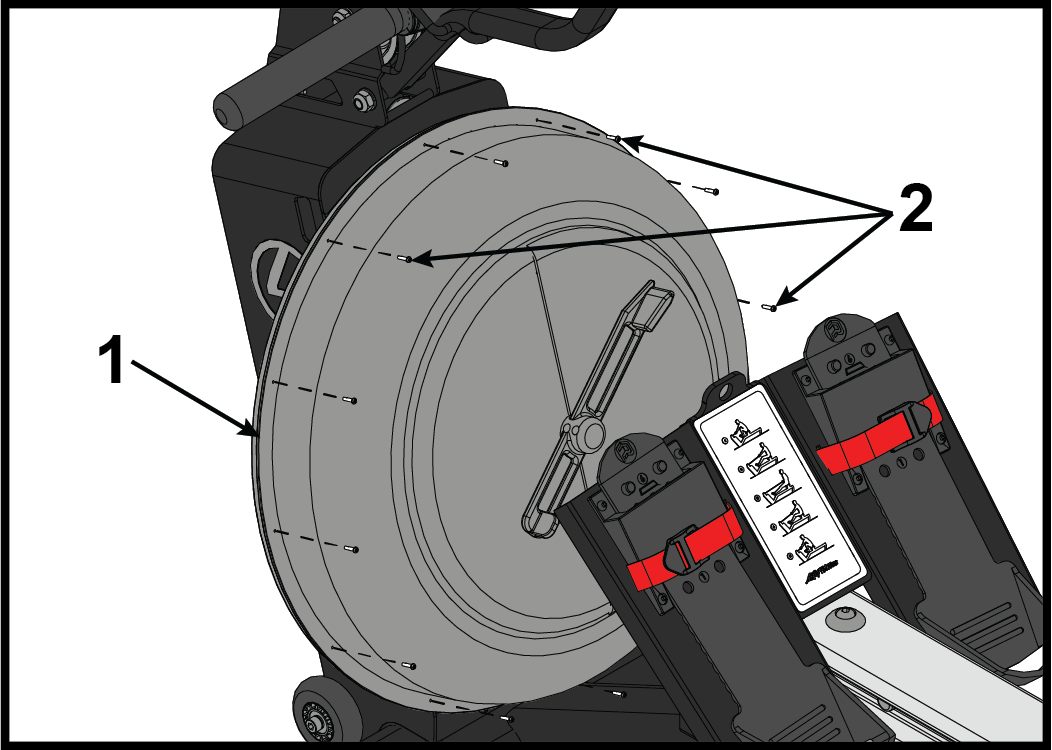

  11. Umístěte jeden šroub do horní části krytu vodní nádrže a jeden do spodní části.
    Poznámka: Zarovnejte kryt vodní nádrže tak, aby loga a nálepky byly zarovnány horizontálně.


    Položka Popis Množství
    1 Nádrž 1
    2 Šrouby 12
  12. Zarovnejte oba šrouby a nainstalujte kryt vodní nádrže na základnu.
  13. Částečně utáhněte šrouby pomocí křížového šroubováku.
  14. Nainstalujte dalších deset šroubů a částečně utáhněte šrouby pomocí křížového šroubováku.
  15. Plně utáhněte všech dvanáct šroubů. Utáhněte na 8 kgf / cm.

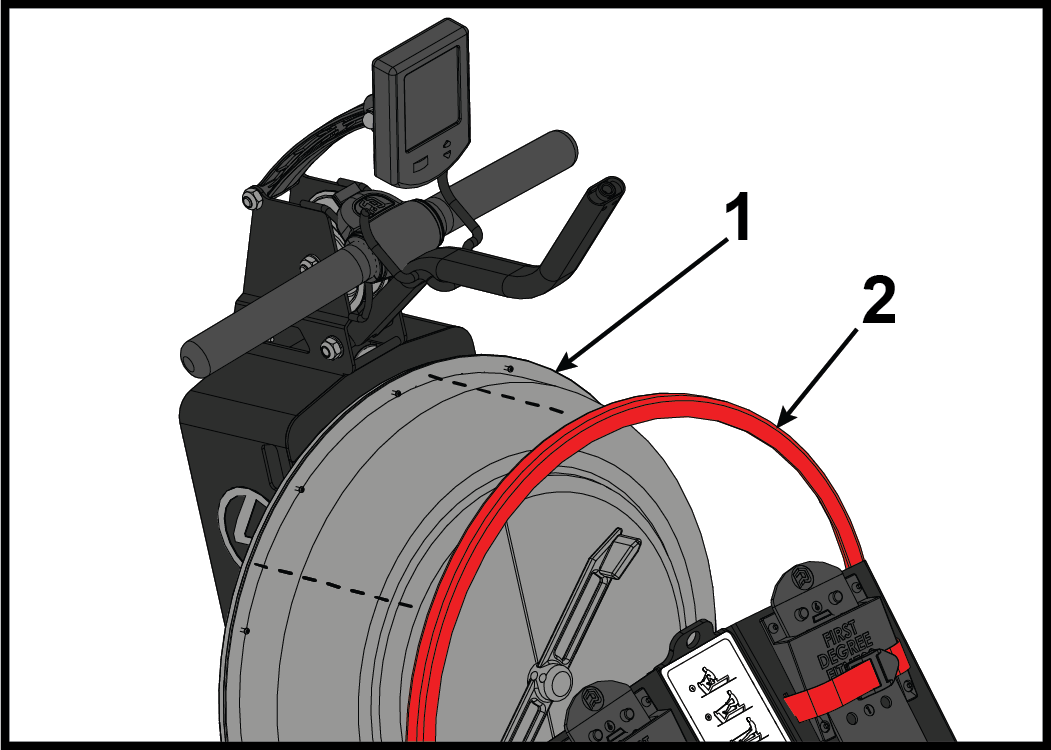

  16. Nainstalujte červený vnější krycí kroužek ručně.


    Položka Popis Množství
    1 Nádrž 1
    2 Červený vnější krycí kroužek 1

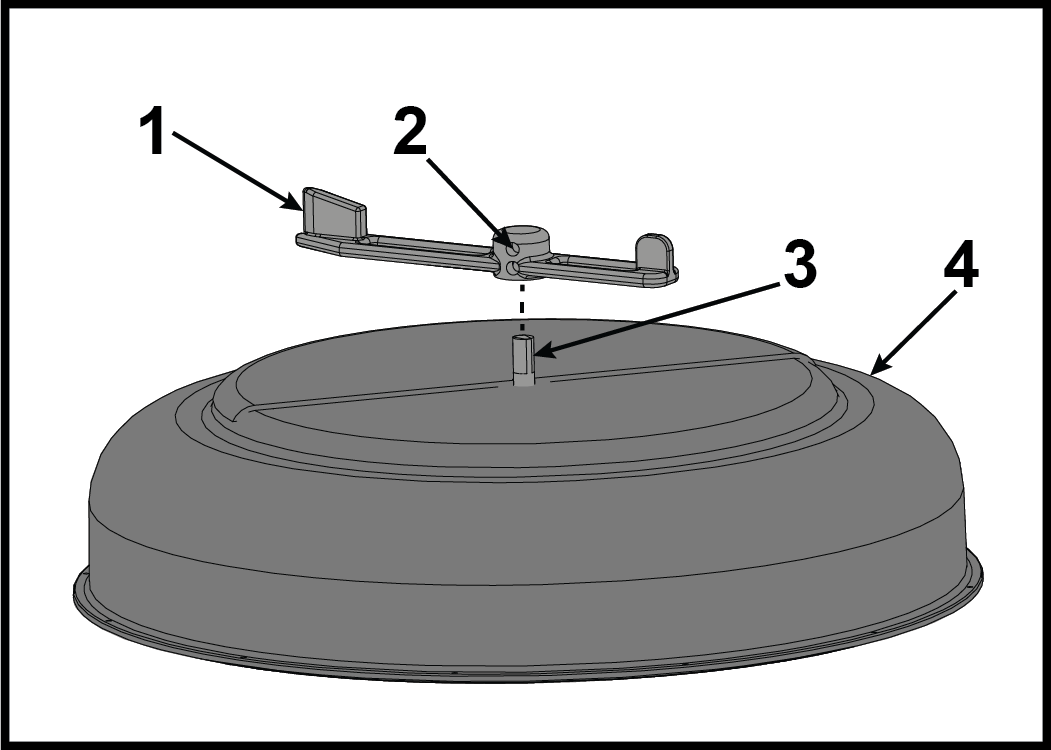

  17. Nainstalujte nastavovací šrouby na nastavovací rukojeť a utáhněte pomocí 4mm imbusového klíče. Otestujte otáčení nastavovací rukojeti pro hladký chod.


    Položka Popis Množství
    1 Nastavovací rukojeť 1
    2 Nastavovací šroub 2
    3 Hřídel zadní desky 1
    4 Kryt nádrže 1

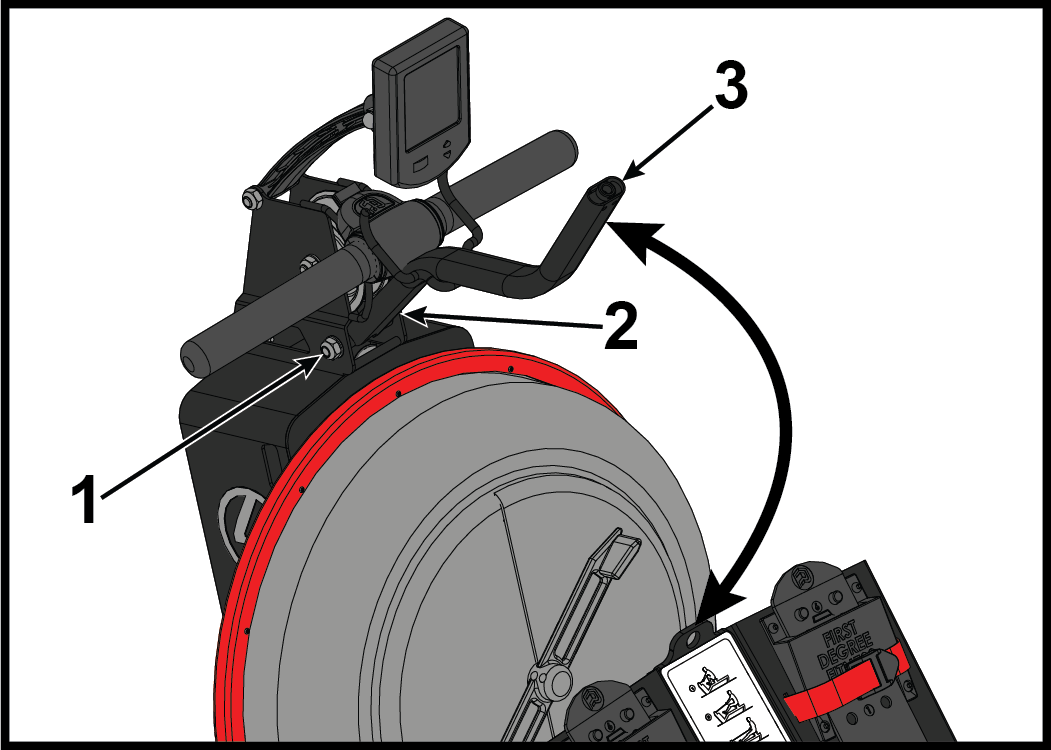

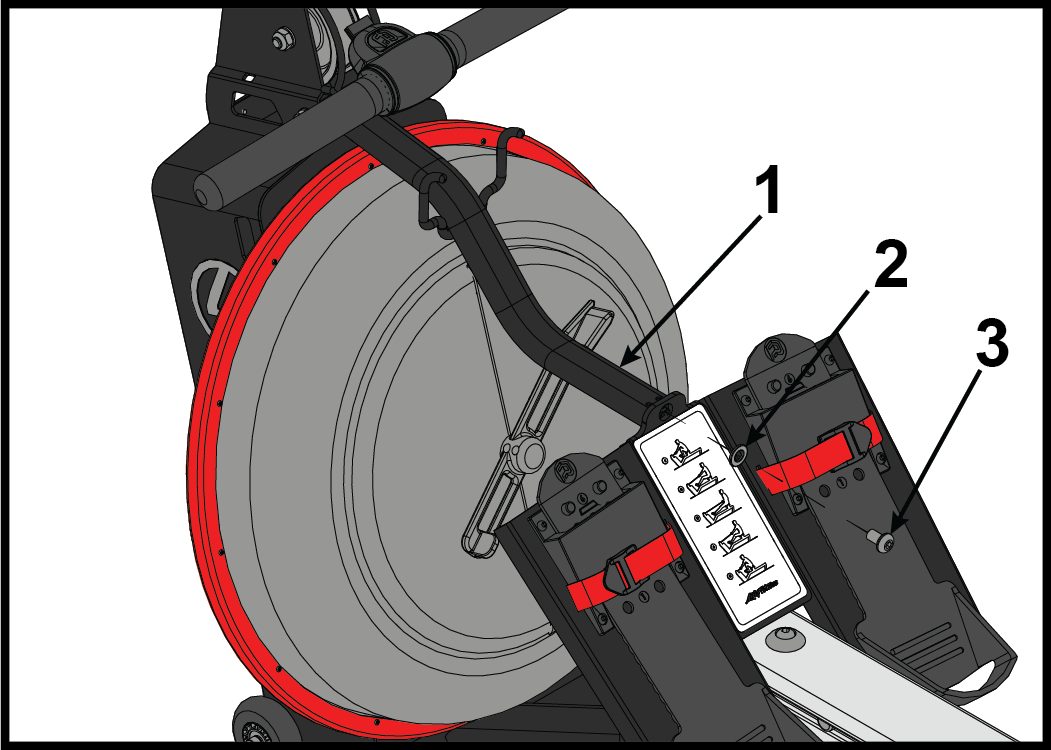

  18. Povolte šroub a matici upevňující horní část S-ohybové tyče pomocí 6mm imbusového klíče a 17mm otevřeného klíče.


    Položka Popis Množství
    1 Matice 1
    2 Šroub 1
    3 S-ohybová tyč 1
  19. Nainstalujte šroub a podložku upevňující S-ohybovou tyč k základní desce pomocí 6mm imbusového klíče. Utáhněte na 180 kgf / cm.


    Položka Popis Množství
    1 S-ohybová tyč 1
    2 Podložka 1
    3 Šroub 1
  20. Utáhněte šroub a matici upevňující horní část S-ohybové tyče pomocí 6mm imbusového klíče a 17mm otevřeného klíče. Utáhněte na 180 kgf / cm.
