Glanhewch siafft plât cefn gyda lliain glân.

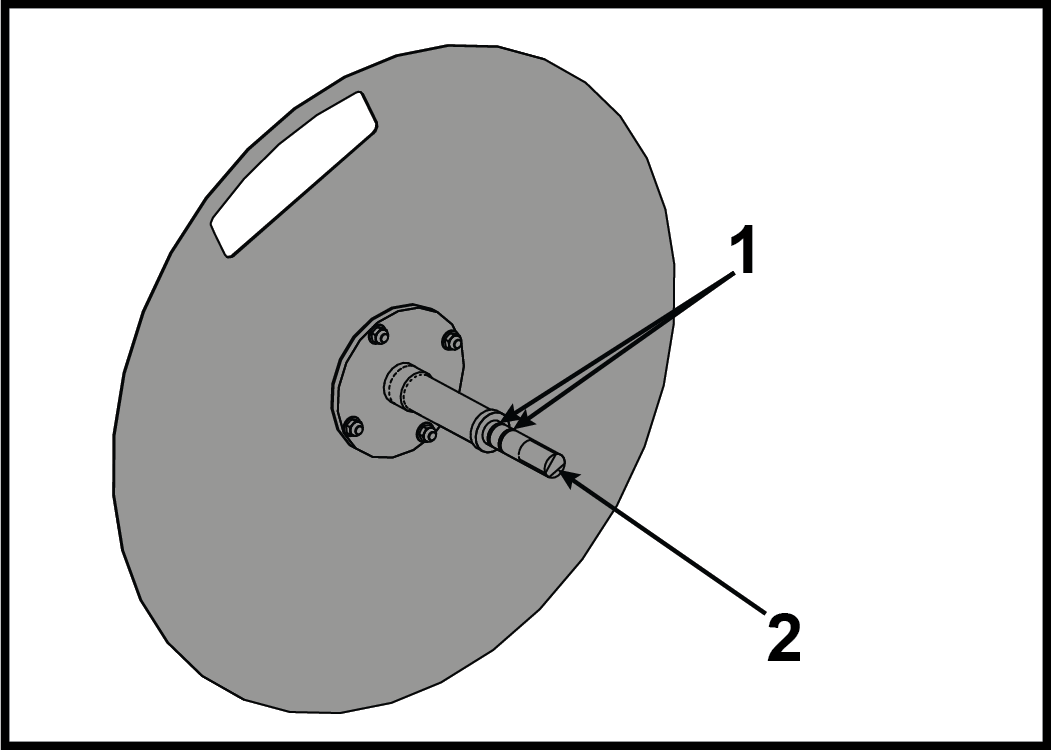

Eitem Disgrifiad Nifer 1 O-ring 2 2 Siafft plât cefn 1 - Gosodwch ddau O-ring ar siafft plât cefn.
- Rhowch silicon i mewn i dwll mowntio'r tanc gan ddefnyddio brwsh silicon.
-

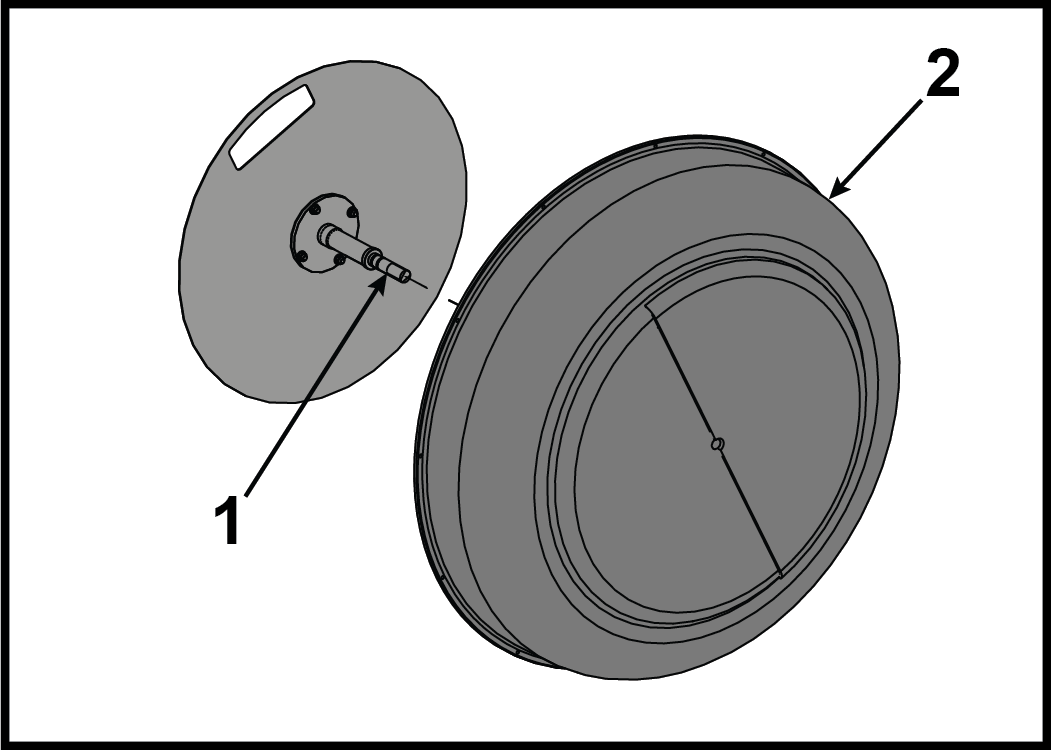

Gosodwch siafft plât cefn i mewn i orchudd y tanc.
Eitem Disgrifiad Nifer 1 Siafft plât cefn 1 2 Gorchudd tanc 1 -

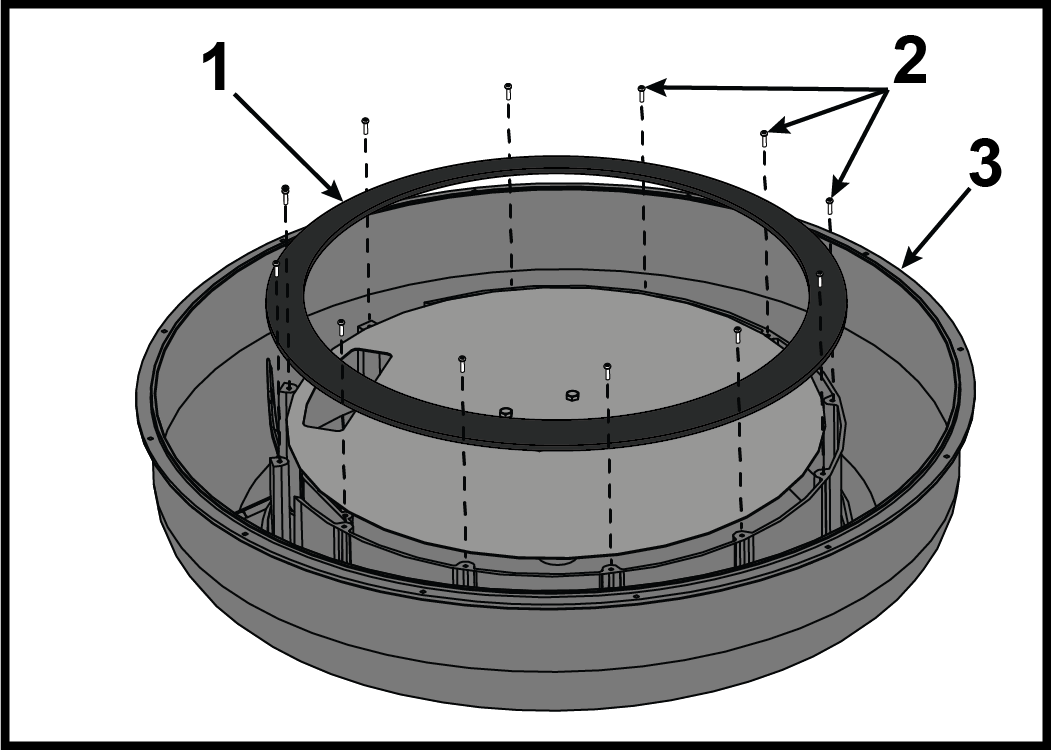

Gosod deuddeg bollt yn sicrhau modrwy'r tanc gan ddefnyddio sgriwdreifer Phillips, ond peidiwch â'u tynhau'n llawn.
Eitem Disgrifiad Nifer 1 Modrwy tanc 1 2 Bollt 12 3 Clawr tanc 1 - Tynhau'r bolltau'n llawn. Tynhau i 10 kgf / cm.
-

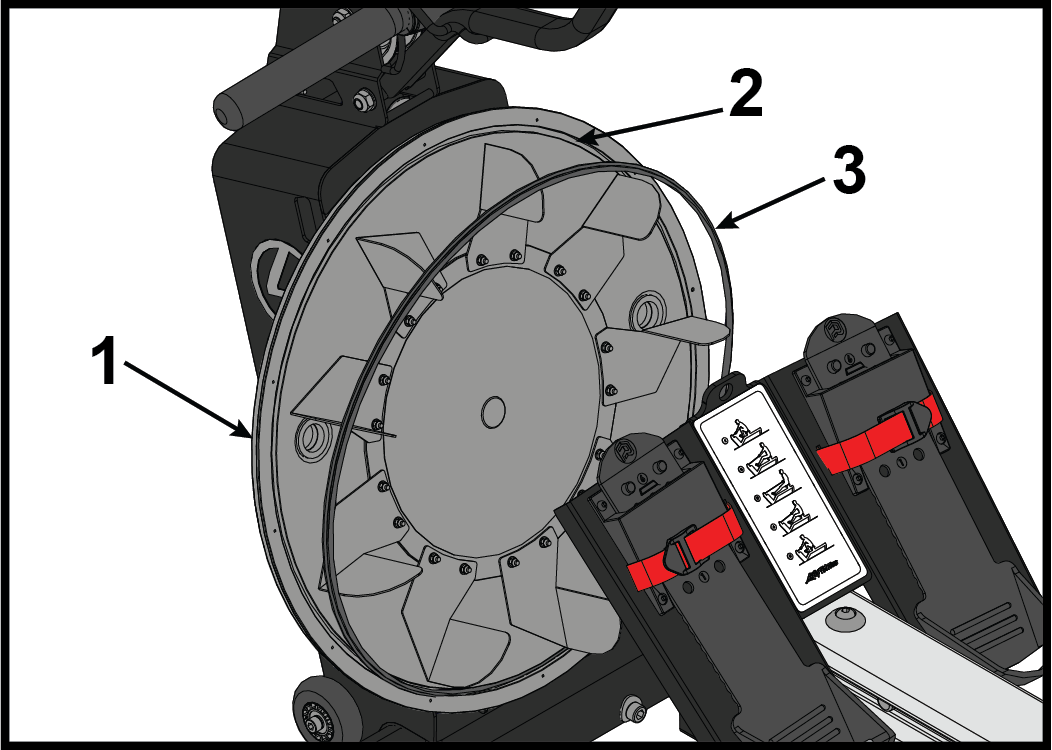

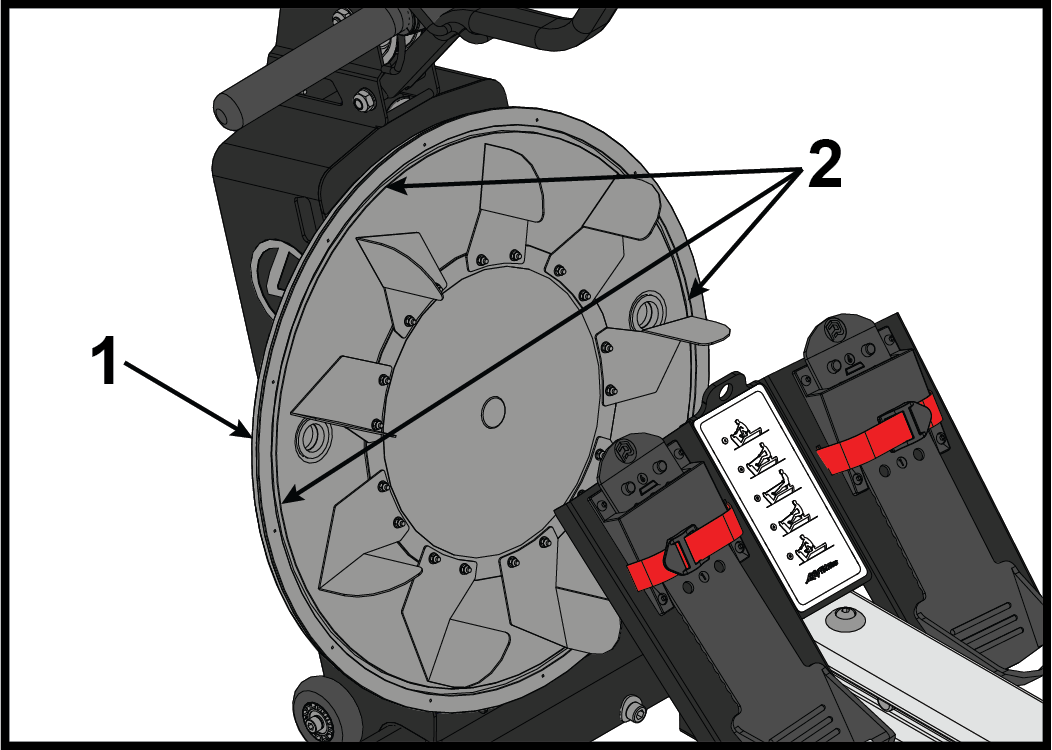

Tynnu a thaflu sêl y tanc.
Eitem Disgrifiad Nifer 1 Cefn tanc 1 2 Sianel sêl tanc 1 3 Sêl tanc 1 -
Rhoi silicon ar sianel sêl tanc gan ddefnyddio brwsh bach.

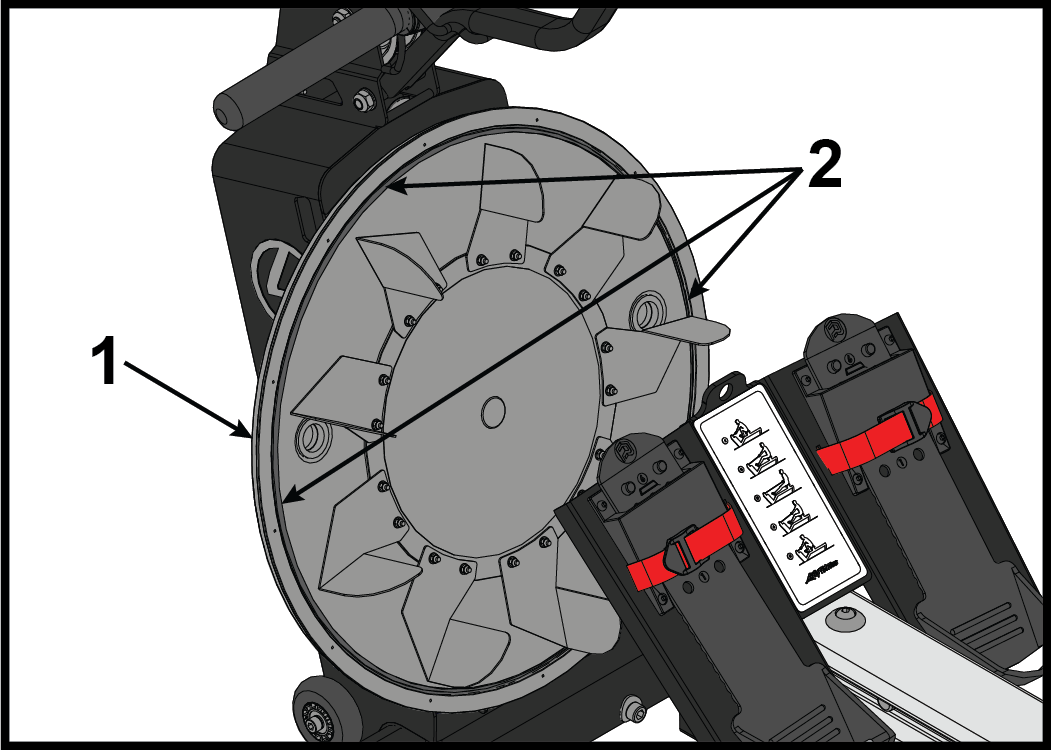

Eitem Disgrifiad Nifer 1 Cefn tanc 1 2 Sianel sêl tanc 1 -

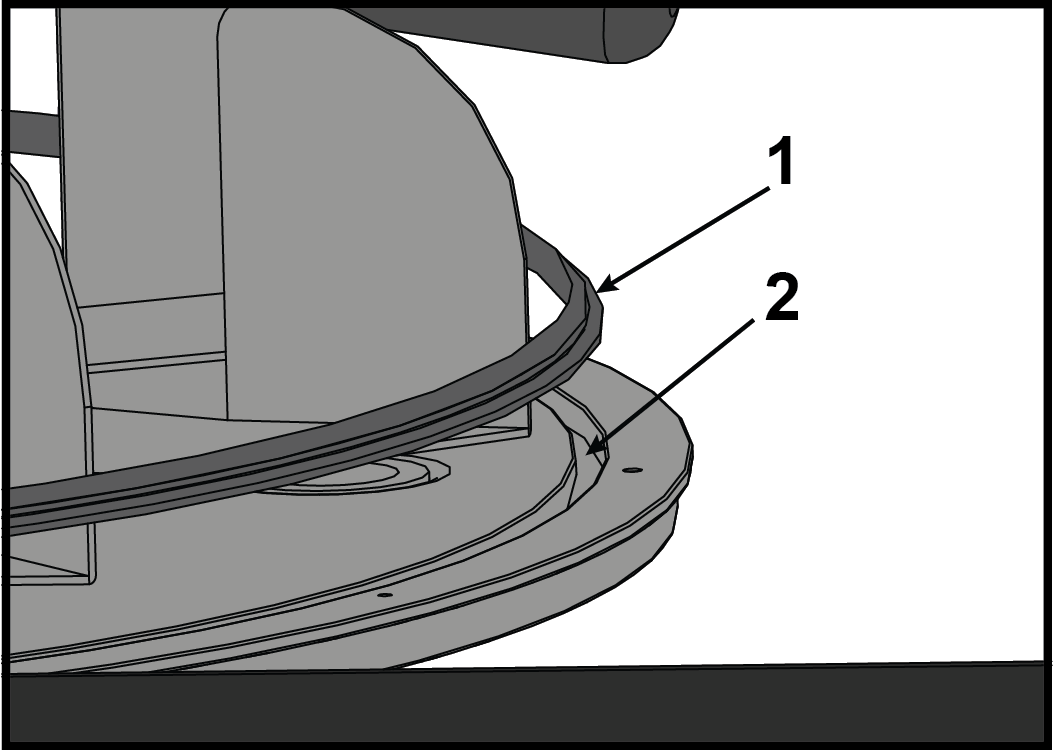

Gosod sêl tanc i mewn i sianel sêl tanc gyda'r ochr wastad tuag at mewn y tanc.
Eitem Disgrifiad Nifer 1 Sêl tanc 1 2 Sianel sêl tanc 1 -
Rhowch fwy o silicon ar ben sêl y tanc gan ddefnyddio brwsh bach.
Eitem Disgrifiad Qty 1 Cefn tanc 1 2 Rhowch silicon yma 1 -

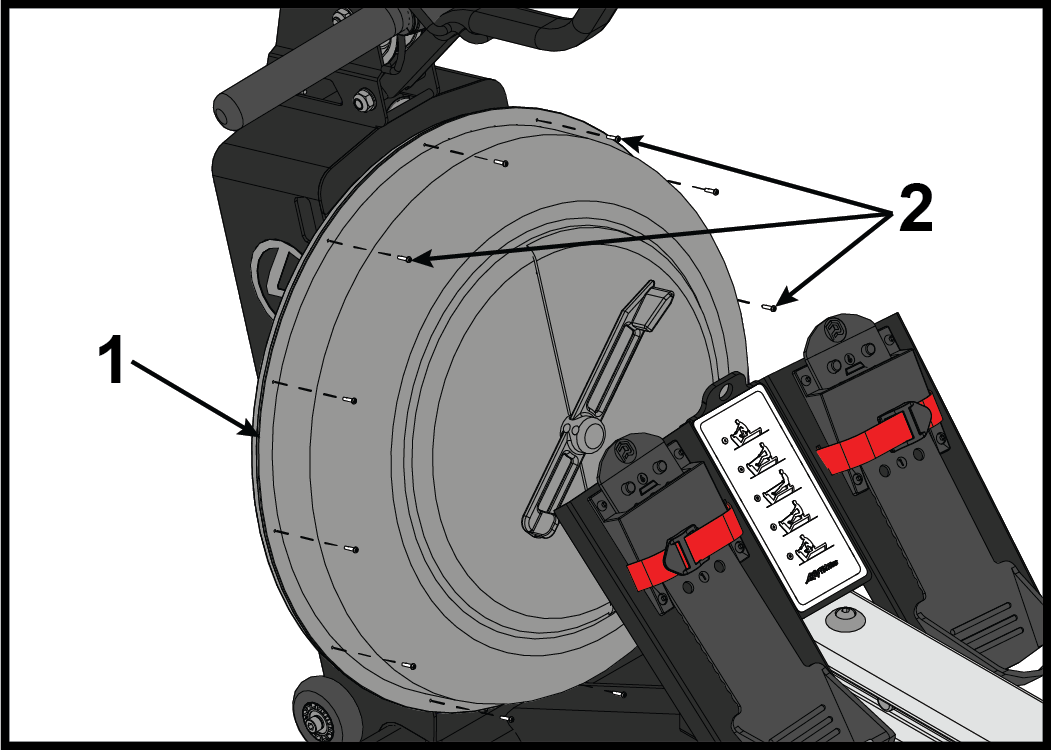

Rhowch un bollt i mewn i ben clawr y tanc dŵr ac un i'r gwaelod.
Nodyn: Alinio clawr y tanc dŵr gyda'r logos a'r decals wedi'u halinio'n llorweddol.
Eitem Disgrifiad Qty 1 Tanc 1 2 Bolltau 12 - Alinio'r ddau bollt a gosod clawr y tanc dŵr i'r sylfaen.
- Tynhau'r bolltau yn rhannol gan ddefnyddio sgriwdreifer Phillips.
- Gosod y deg bollt arall a thynhau'r bolltau yn rhannol gan ddefnyddio sgriwdreifer Phillips.
- Tynhau'r deuddeg bollt yn llawn. Tynhau i 8 kgf / cm.
-

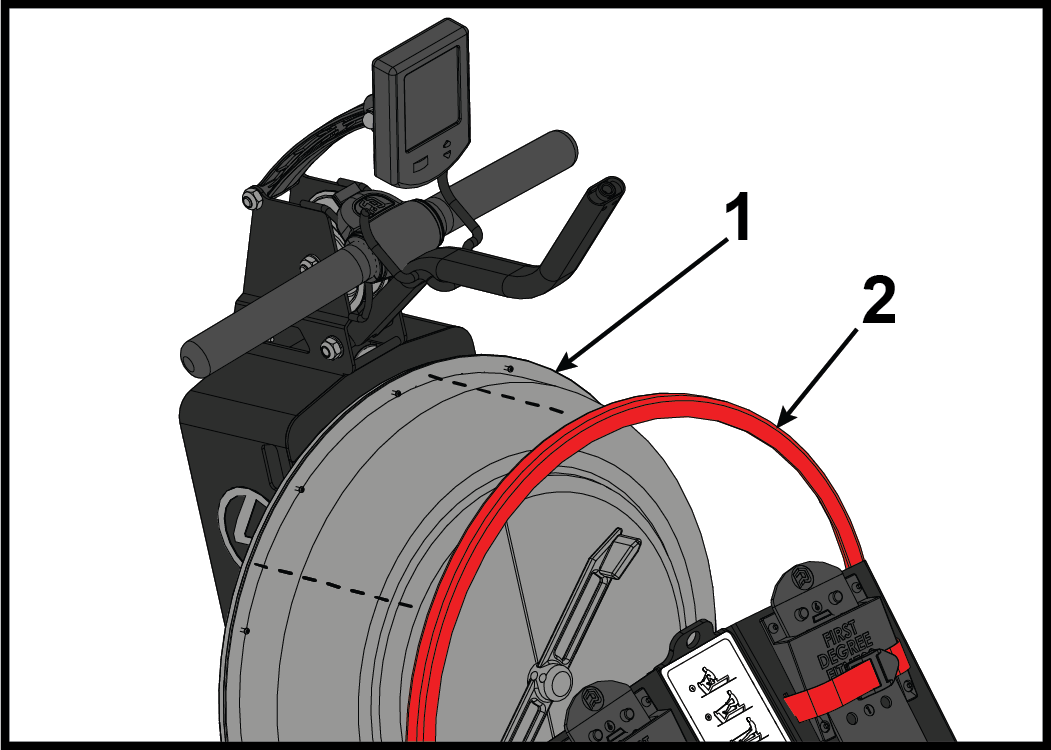

Gosod cylch gorchudd allanol coch â llaw.
Eitem Disgrifiad Qty 1 Tanc 1 2 Cylch gorchudd allanol coch 1 -

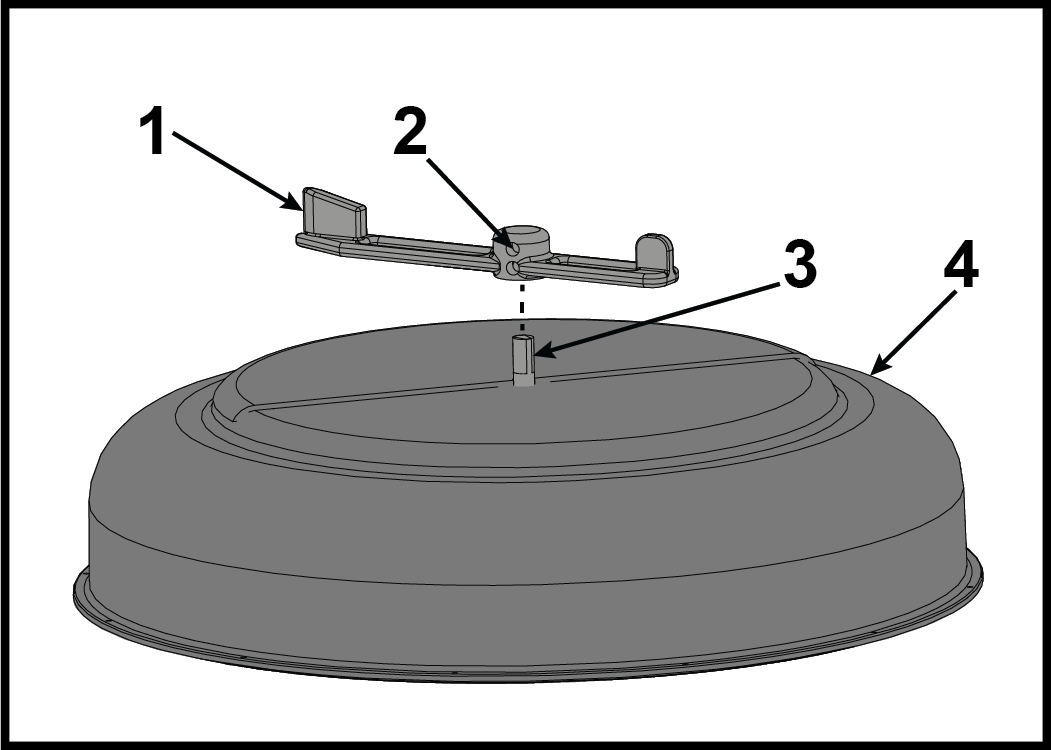

Gosod sgriwiau gosod ar y handlen addasu a thynhau gan ddefnyddio allwedd Allen 4 mm. Profi cylchdroi'r handlen addasu ar gyfer gweithrediad llyfn.
Eitem Disgrifiad Qty 1 Handlen addasu 1 2 Sgriw gosod 2 3 Siafft plât cefn 1 4 Gorchudd tanc 1 -

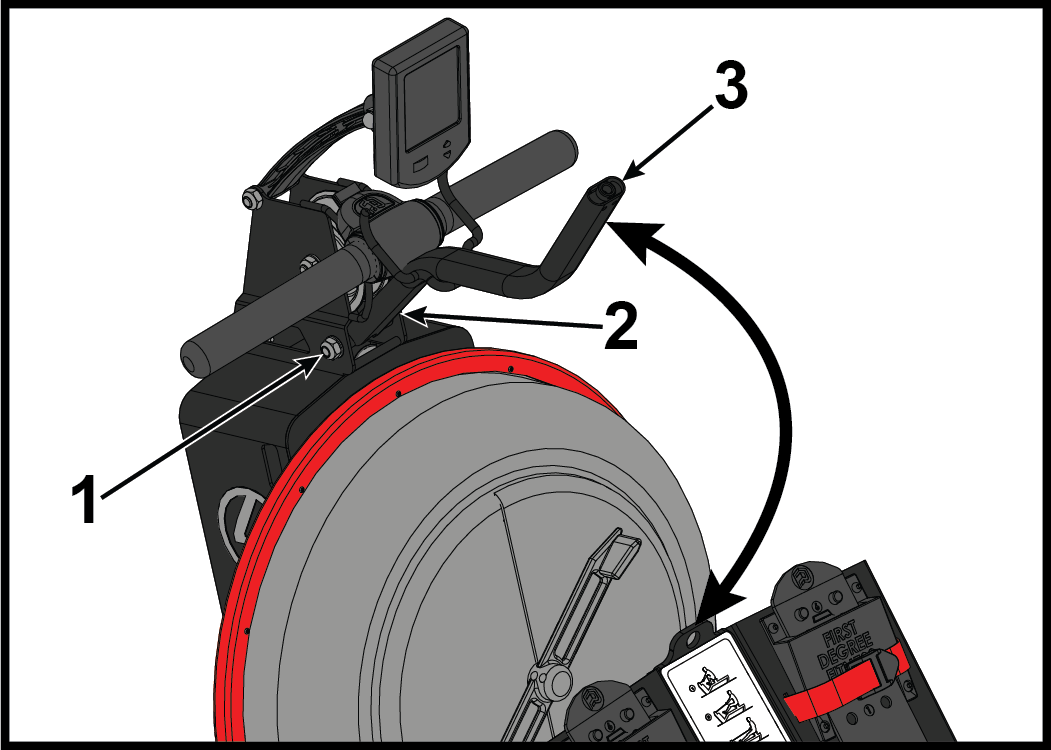

Llaes bollt a chnau sy'n sicrhau brig y bar S-bend gan ddefnyddio allwedd Allen 6 mm a wrench pen agored 17mm.
Eitem Disgrifiad Qty 1 Cnau 1 2 Bollt 1 3 Bar S-bend 1 -

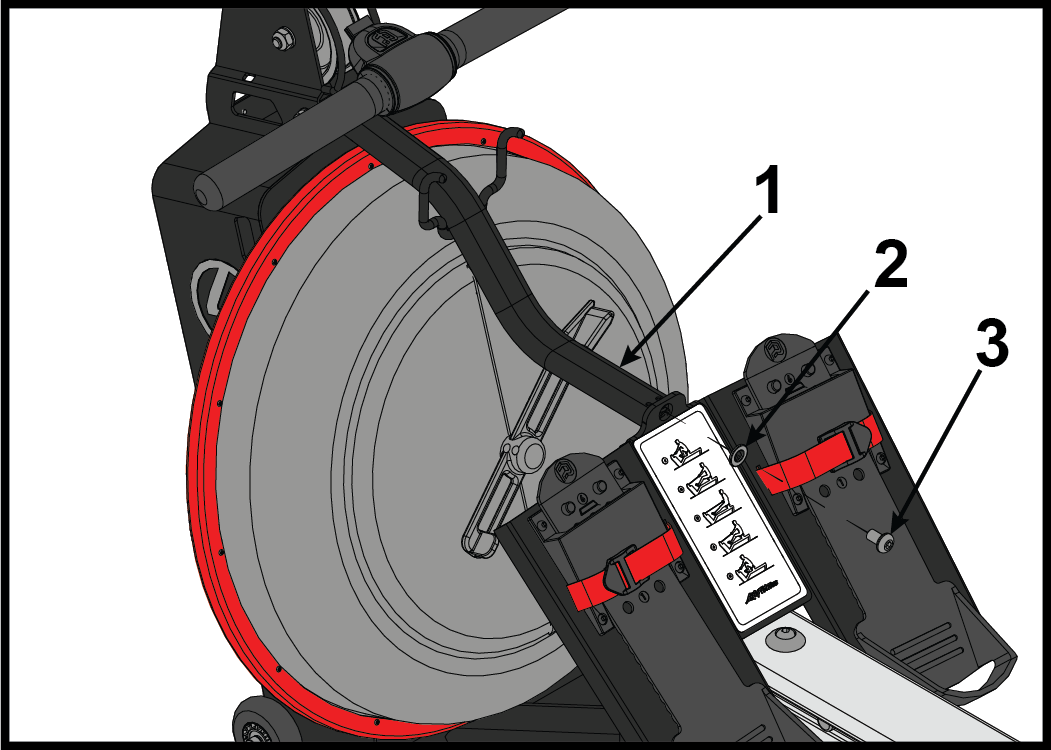

Gosod bollt a golchwr sy'n sicrhau bar S-bend i'r plât troed gan ddefnyddio allwedd Allen 6 mm. Tynhau i 180 kgf / cm.
Eitem Disgrifiad Qty 1 Bar S-bend 1 2 Golchwr 1 3 Bollt 1 - Tynhau'r bollt a'r cnau sy'n sicrhau brig y bar S-bend gan ddefnyddio allwedd Allen 6 mm ac allwedd pen agored 17mm. Tynhau i 180 kgf / cm.
-
