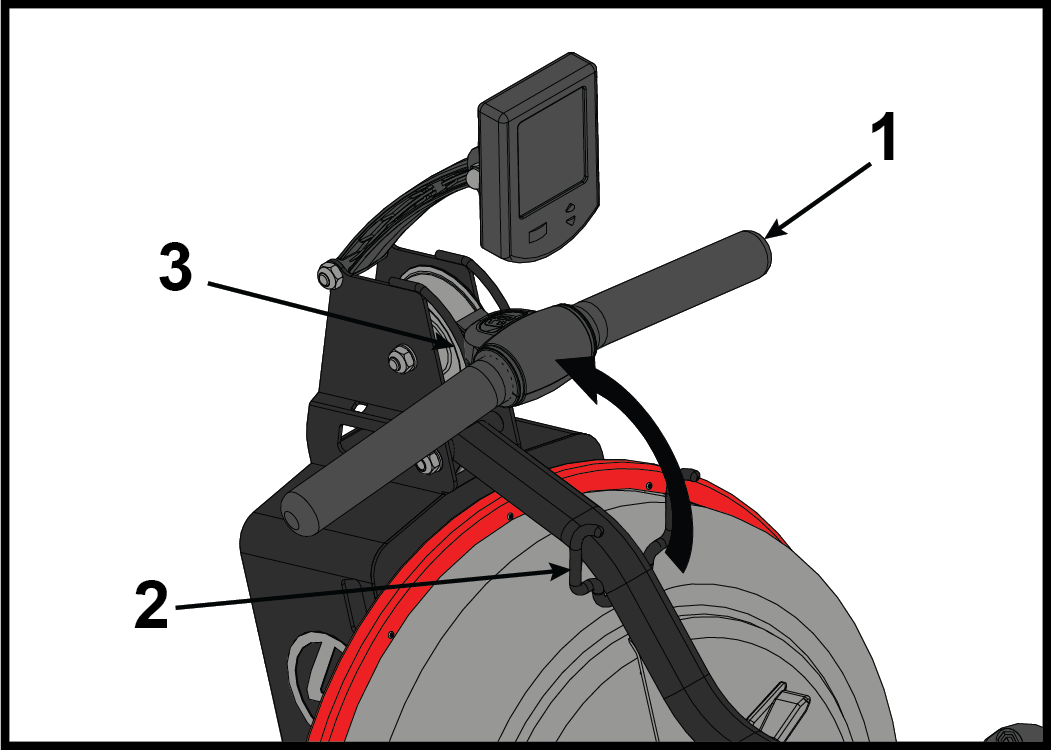

Flyt rækkegrebet fra S-bøjle til et punkt, hvor det hviler nær den øvre
remskive.
Vare Beskrivelse Antal 1 Håndtag 1 2 S-bøjle håndtag 1 3 Øvre remskive 1 -

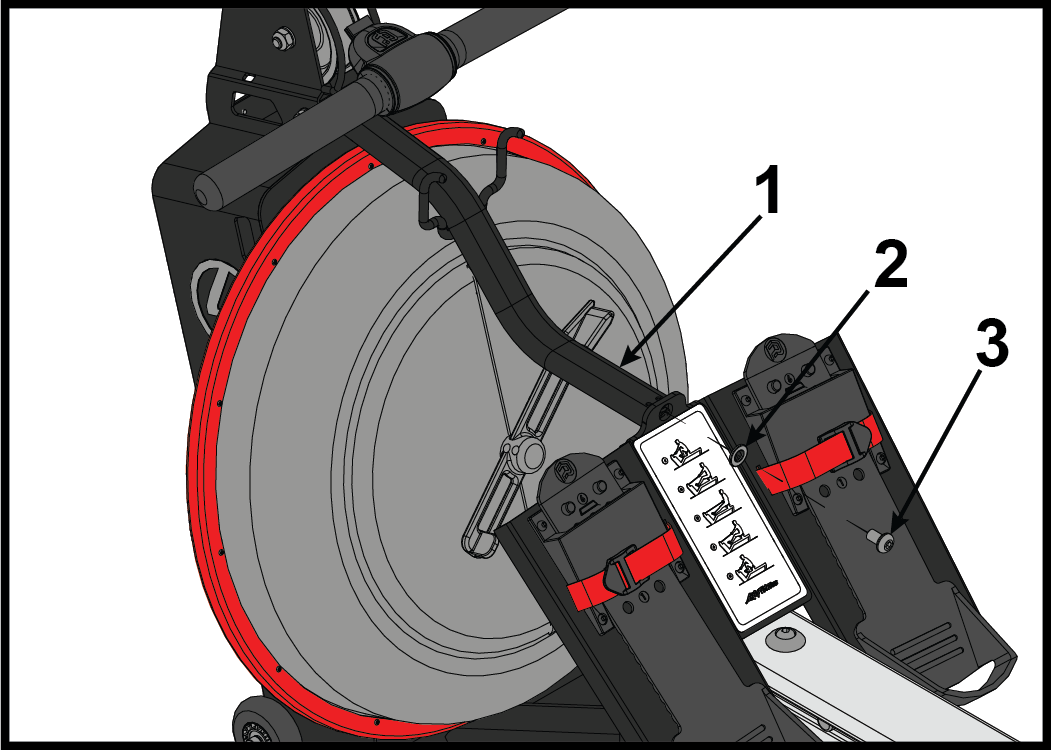

Fjern bolt og skive, der fastgør S-bøjlen til fodpladen ved hjælp af en 6 mm
unbrakonøgle.
Vare Beskrivelse Antal 1 S-bøjle 1 2 Skive 1 3 Bolt 1 -

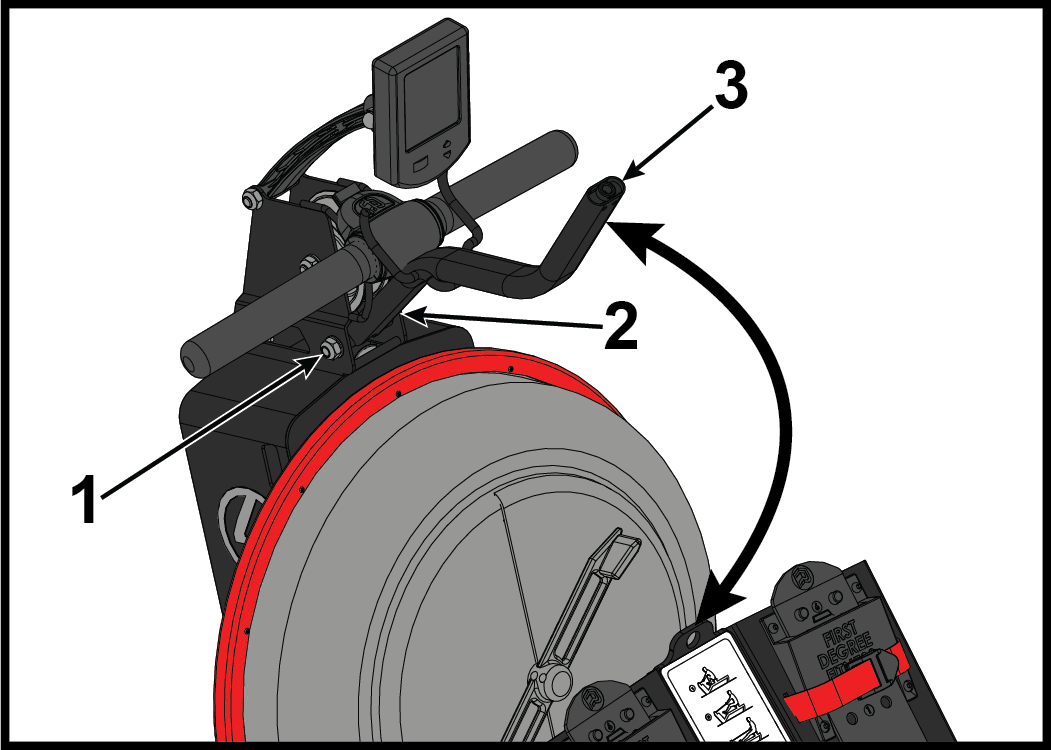

Løsn bolt og møtrik, der fastgør toppen af S-bøjlen, ved hjælp af en 6 mm unbrakonøgle og en 17 mm skruenøgle.
Vare Beskrivelse Antal 1 Møtrik 1 2 Bolt 1 3 S-bøjle 1 - Drej S-bøjlen op og stram bolt og møtrik for at holde S-bøjlen oppe og ude af vejen.
-

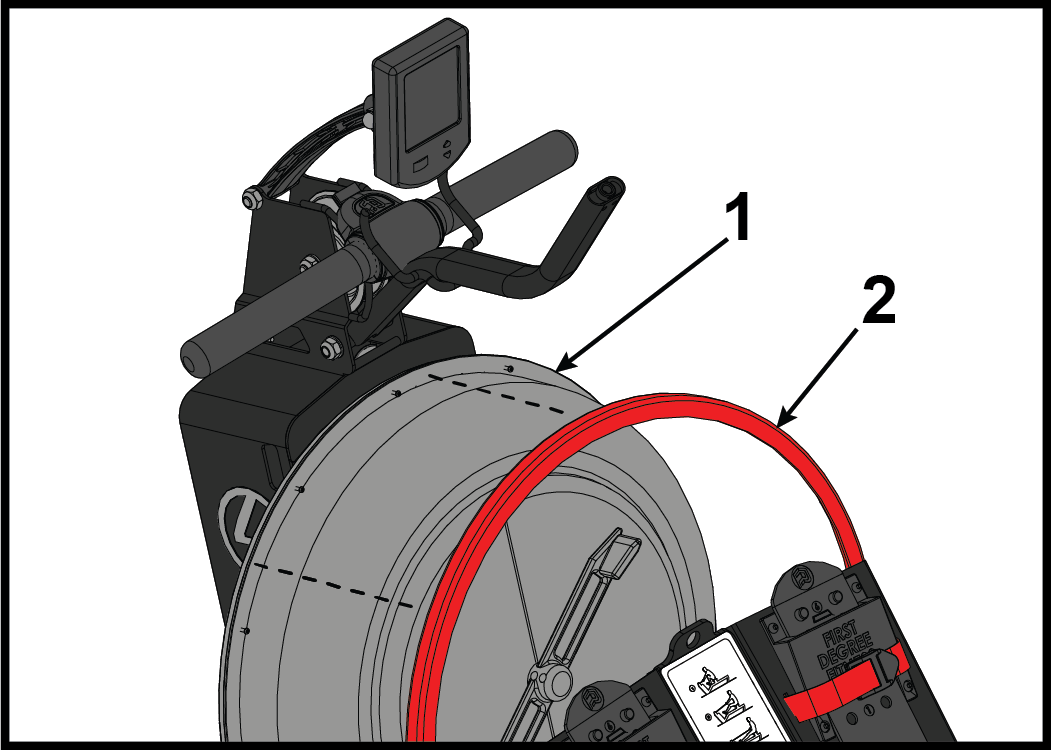

Fjern den røde ydre dækring fra tanken med hånden.
Vare Beskrivelse Antal 1 Tank 1 2 Rød ydre dækring 1 -

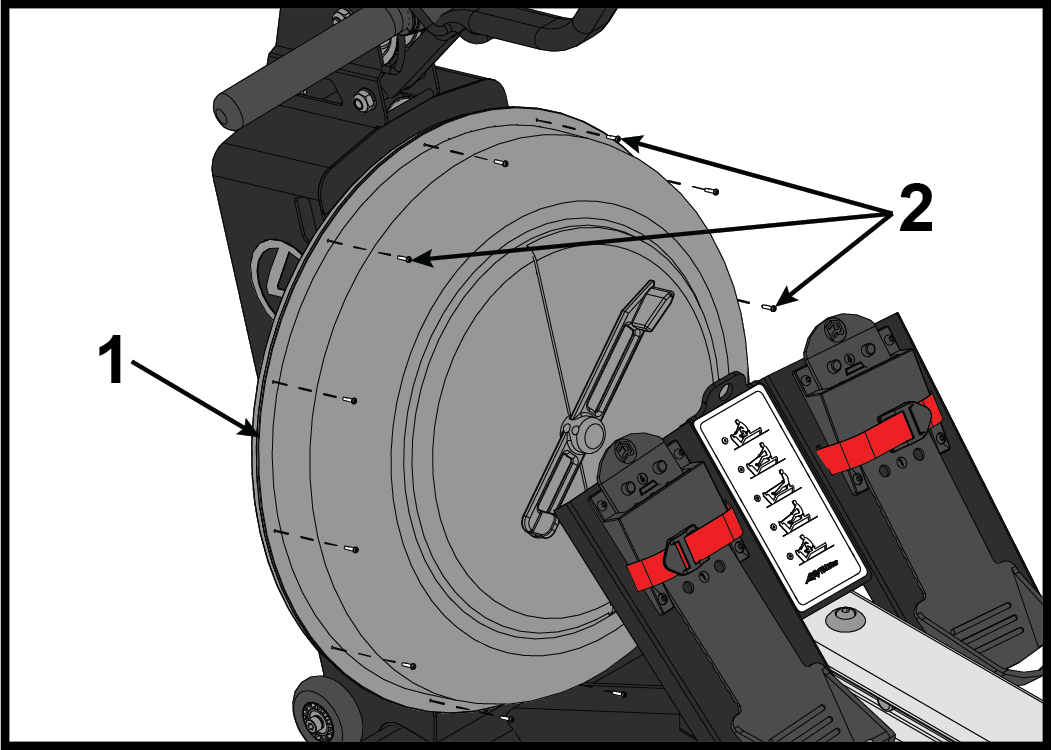

Fjern tolv vandtankbolte ved hjælp af en stjerneskruetrækker.
Vare Beskrivelse Antal 1 Tank 1 2 Bolte 12 -

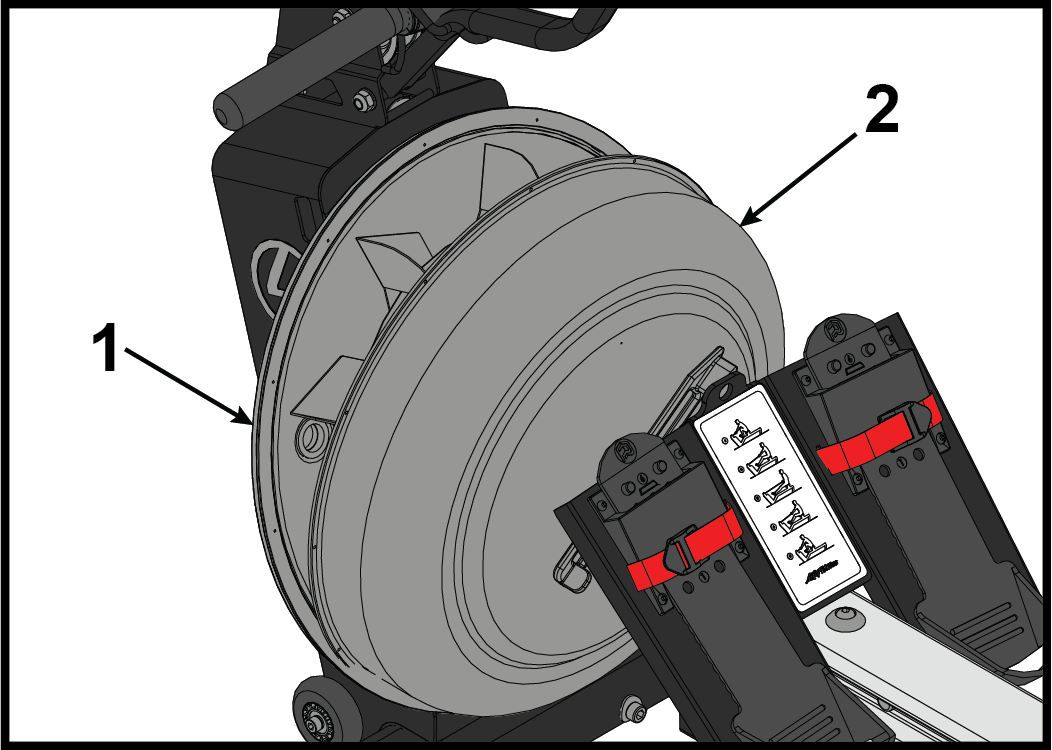

Fjern tankdækslet ved at lirke det af tankens bagside med en flad skruetrækker. Placer på
et underlag for at undgå ridser.
Advarsel: Lirk tankdækslet forsigtigt af, undgå at beskadige med flad skruetrækker.
Vare Beskrivelse Antal 1 Tank bagside 1 2 Tankdæksel 1 -

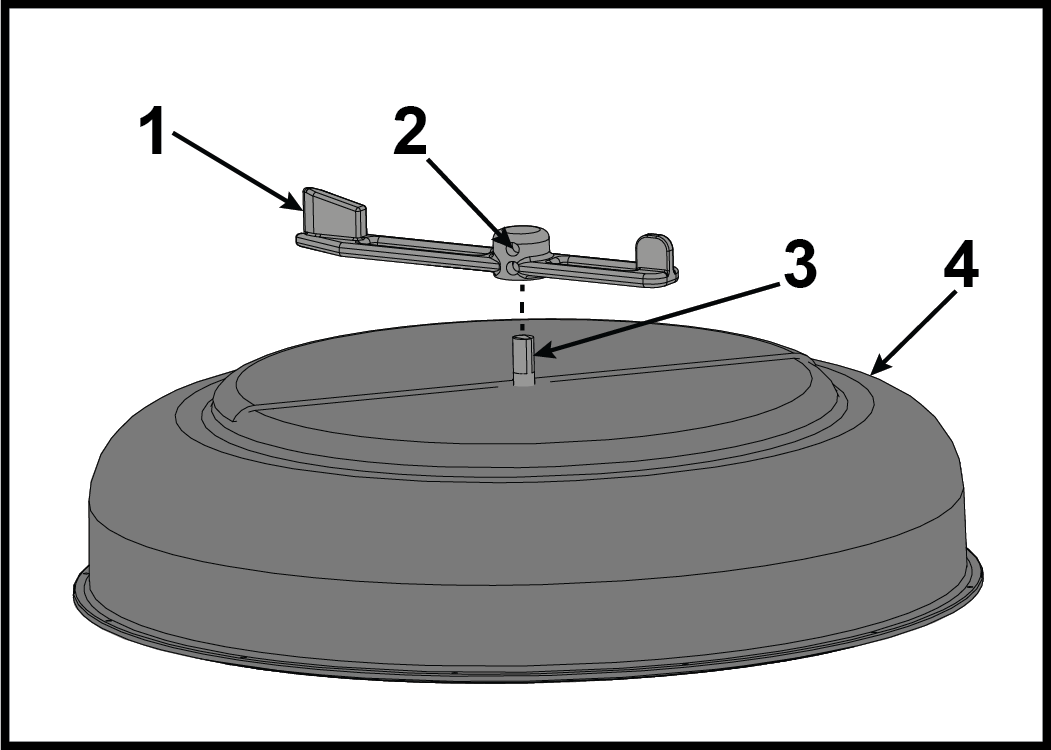

Løsn sæt skruer på justeringshåndtaget ved hjælp af en 4 mm unbrakonøgle og fjern justeringshåndtaget fra bagpladens aksel.
Emne Beskrivelse Antal 1 Justeringshåndtag 1 2 Sæt skrue 2 3 Bagpladens aksel 1 4 Tankdæksel 1 -

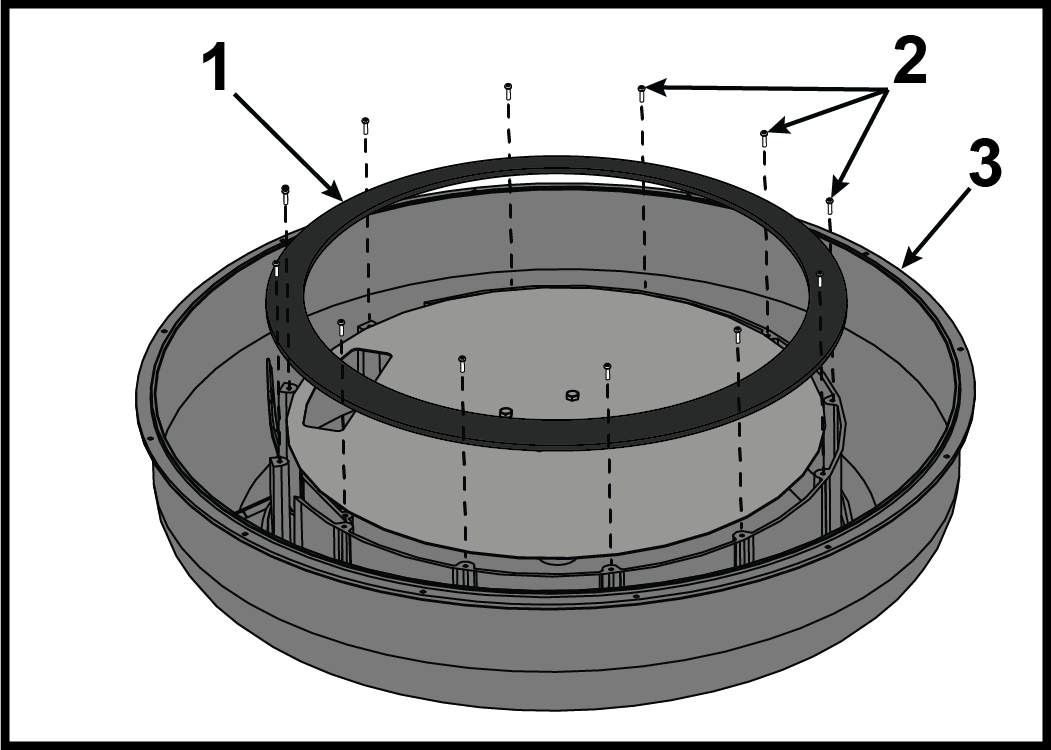

Fjern tolv bolte, der fastgør tankringen til tankdækslet, ved hjælp af en Phillips
skruetrækker.
Emne Beskrivelse Antal 1 Tankring 1 2 Bolt 12 3 Tankdæksel 1 - Fjern tankringen.
-

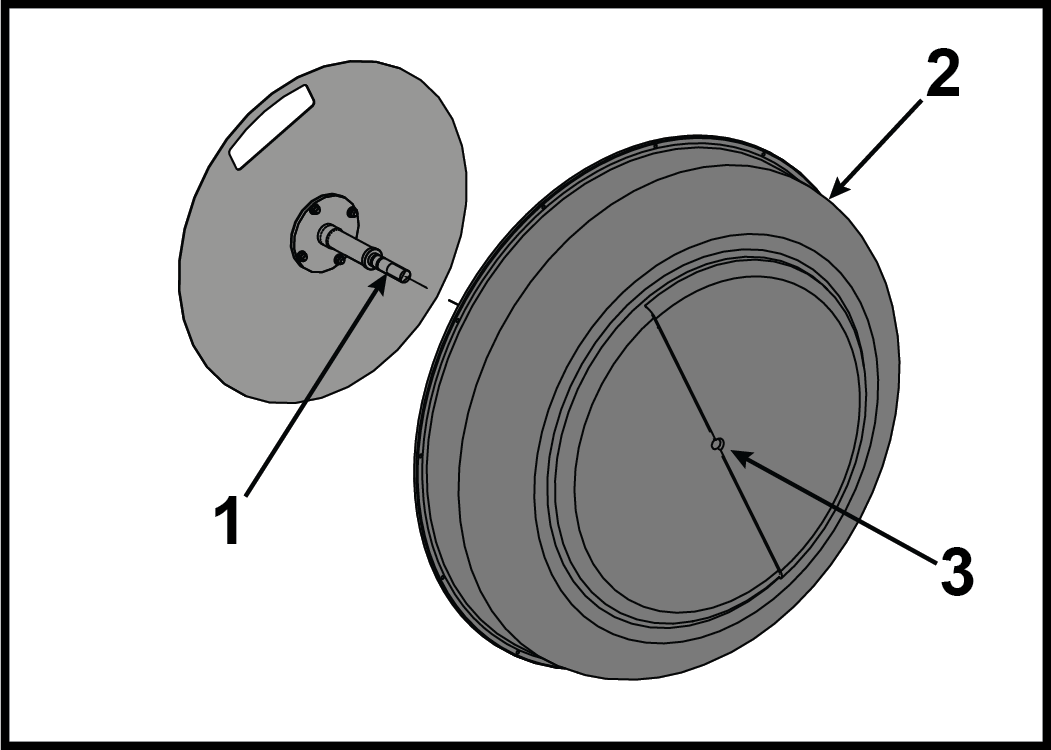

Stil vandtankdækslet på siden og fjern bagpladen ved at banke akslen ud med en
gummihammer.
Vare Beskrivelse Antal 1 Bagpladeaksel 1 2 Tankdæksel 1 3 Bank her med gummihammer 1 -

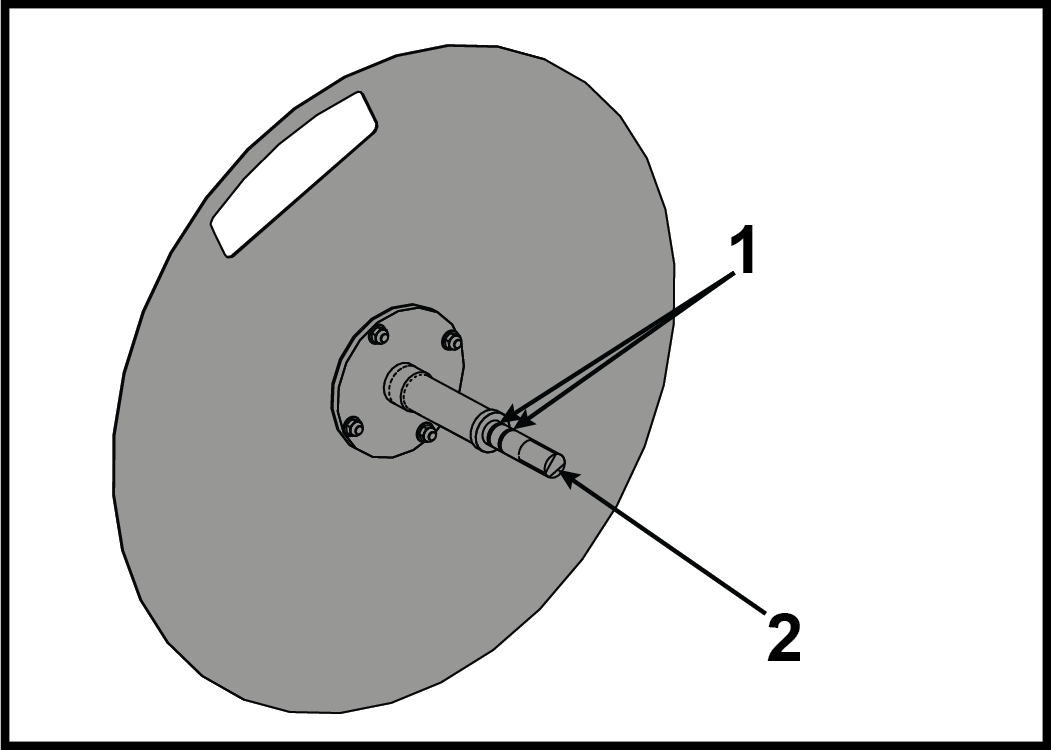

Fjern og kassér begge O-ringe på bagpladeakslen.
Vare Beskrivelse Antal 1 O-ring 2 2 Bagpladeaksel 1
-
