Hinweis: Beim Austausch einer Konsole auf dem SCIFIT StepOne Stepper stellen Sie sicher, dass Sie die Konsolenhalterung Teil A5044 und vier Schrauben Teil 91218 an der Ersatzkonsole wiederverwenden, wie in Schritt 3 gezeigt. Konsolenhalterung und Schrauben müssen separat im LF Parts Store für Out of Box Konsolenbestellungen bestellt werden.

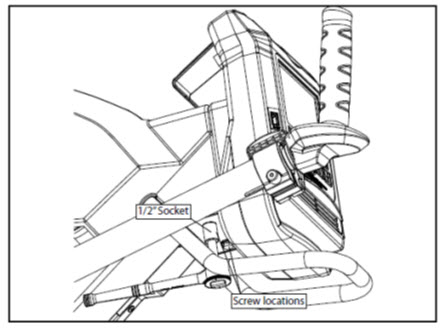

Schritt 1:
Verwenden Sie eine 1/2" Stecknuss, um die beiden 5/16-18 x 1/2" Flanschschrauben Teil 19651 zu entfernen, die die Konsolenhalterung am Rahmen befestigen

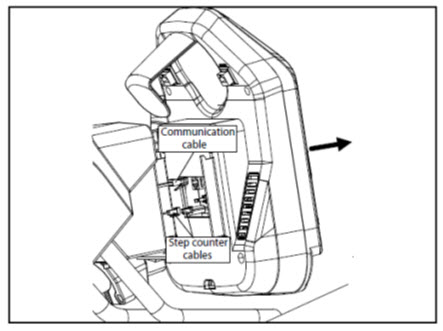

Schritt 2:
Ziehen Sie die Konsole vorsichtig vom Rahmen weg und trennen Sie dann das
Kommunikations
kabel und das
Zwischenschrittzähler
kabel von der Konsole

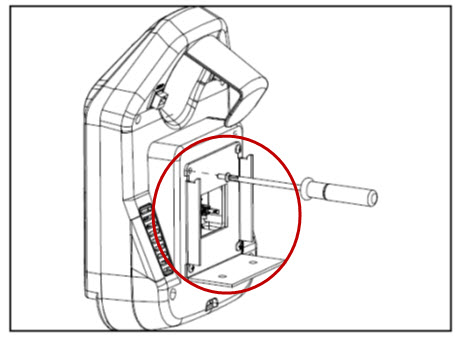

Schritt 3
Verwenden Sie einen Kreuzschlitzschraubendreher, um die vier M5 x 12mm Schrauben Teil
91218
zu entfernen, die die StepOne Konsolenhalterung Teil
A5044
an der Konsole befestigen, und entfernen Sie dann die Halterung.
