Reinigen Sie die Welle der Trägerplatte mit einem sauberen Tuch.
Artikel Beschreibung Menge 1 O-Ring 2 2 Welle der Trägerplatte 1 - Zwei O-Ringe auf die Welle der Trägerplatte montieren.
- Silicon mit einem Silikonpinsel auf die Innenseite des Tankmontagelochs auftragen.
-
Welle der Trägerplatte in die Tankabdeckung einbauen.
Artikel Beschreibung Menge 1 Welle der Trägerplatte 1 2 Tankabdeckung 1 -
Zwölf Schrauben zur Befestigung des Tankrings mit einem Kreuzschlitzschraubendreher installieren, aber nicht vollständig anziehen.
Artikel Beschreibung Menge 1 Tankring 1 2 Schraube 12 3 Tankabdeckung 1 - Schrauben vollständig anziehen. Drehmoment auf 10 kgf / cm.
-

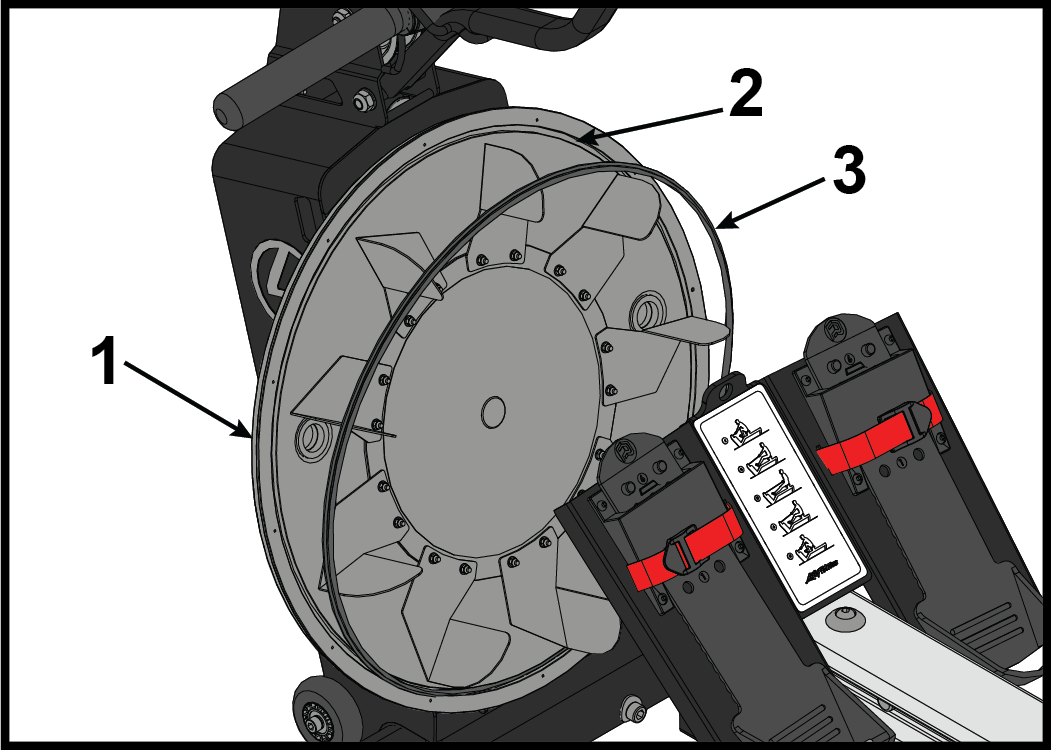

Tankdichtung entfernen und entsorgen.
Artikel Beschreibung Menge 1 Tankrückseite 1 2 Tankdichtungskanal 1 3 Tankdichtung 1 -
Tragen Sie Silikon mit einem kleinen Pinsel auf den Tankdichtkanal auf.
Artikel Beschreibung Menge 1 Tankrückseite 1 2 Tankdichtkanal 1 -
Montieren Sie die Tankdichtung in den Tankdichtkanal mit der flachen Seite zur Innenseite des Tanks.
Artikel Beschreibung Menge 1 Tankdichtung 1 2 Tankdichtkanal 1 -
Tragen Sie mehr Silikon auf die Oberseite der Tankdichtung mit einem kleinen Pinsel auf.
Artikel Beschreibung Menge 1 Tankrückseite 1 2 Hier Silikon auftragen 1 -

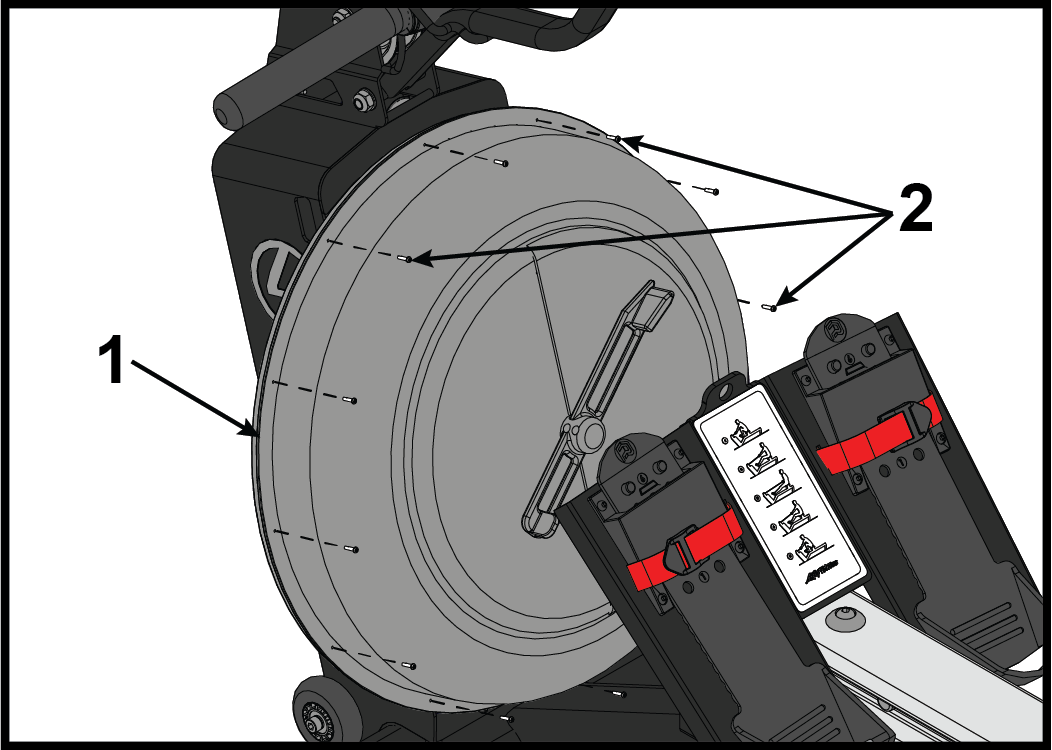

Platzieren Sie einen Bolzen oben auf der Abdeckung des Wassertanks und einen unten.
Hinweis: Richten Sie die Abdeckung des Wassertanks mit horizontal ausgerichteten Logos und Aufklebern aus.
Artikel Beschreibung Menge 1 Tank 1 2 Bolzen 12 - Richten Sie beide Bolzen aus und installieren Sie die Abdeckung des Wassertanks auf der Basis.
- Ziehen Sie die Bolzen teilweise mit einem Kreuzschlitzschraubendreher an.
- Installieren Sie die zehn anderen Bolzen und ziehen Sie die Bolzen teilweise mit einem Kreuzschlitzschraubendreher an.
- Ziehen Sie alle zwölf Bolzen vollständig an. Drehmoment auf 8 kgf / cm.
-
Installieren Sie den roten äußeren Abdeckungsring von Hand.
Artikel Beschreibung Menge 1 Tank 1 2 Roter äußerer Abdeckungsring 1 -
Installieren Sie die Stellschrauben am Einstellgriff und ziehen Sie sie mit einem 4 mm Inbusschlüssel fest. Testen Sie die Drehung des Einstellgriffs auf reibungslosen Betrieb.
Artikel Beschreibung Menge 1 Einstellgriff 1 2 Stellschraube 2 3 Rückplattenwelle 1 4 Tankabdeckung 1 -
Lösen Sie die Schraube und die Mutter, die die Oberseite der S-Krümmungsstange sichern, mit einem 6 mm Inbusschlüssel und einem 17 mm Gabelschlüssel.
Artikel Beschreibung Menge 1 Mutter 1 2 Schraube 1 3 S-Krümmungsstange 1 -
Installieren Sie die Schraube und die Unterlegscheibe, die die S-Krümmungsstange an der Fußplatte sichern, mit einem 6 mm Inbusschlüssel. Ziehen Sie mit 180 kgf / cm an.
Artikel Beschreibung Menge 1 S-Krümmungsstange 1 2 Unterlegscheibe 1 3 Schraube 1 - Ziehen Sie die Schraube und die Mutter fest, die die Oberseite der S-Krümmungsstange mit einem 6 mm Inbusschlüssel und einem 17 mm Maulschlüssel sichern. Drehmoment auf 180 kgf / cm.
-
