Αφαιρέστε το Κάλυμμα της Άνω Δεξαμενής Νερού

Robert Garber
Δημιουργία Ενημέρωση

Αυτό το άρθρο έχει μεταφραστεί αυτόματα από την αγγλική γλώσσα μέσω τεχνητής νοημοσύνης. Σε περίπτωση σύγκρουσης, η αγγλική έκδοση υπερισχύει.

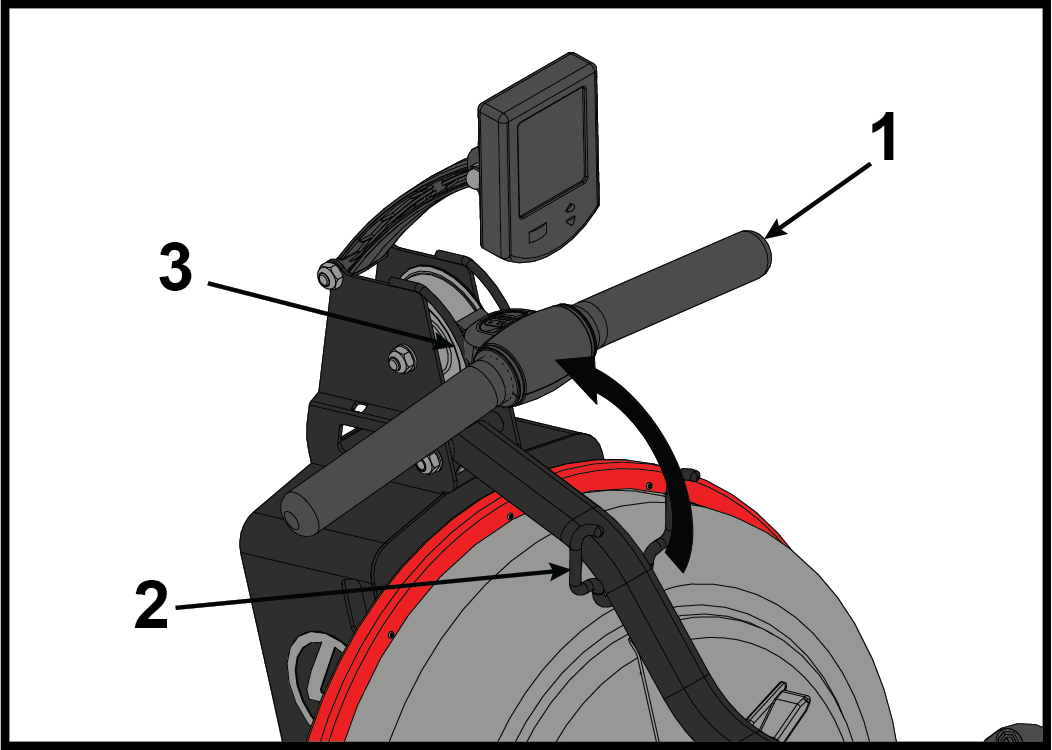

  1. Μετακινήστε τη λαβή της σειράς από τη ράβδο S-bend σε ένα σημείο όπου στηρίζεται κοντά στην άνω τροχαλία.


    Αντικείμενο Περιγραφή Ποσότητα
    1 Λαβή 1
    2 Λαβή S-Bend 1
    3 Άνω τροχαλία 1

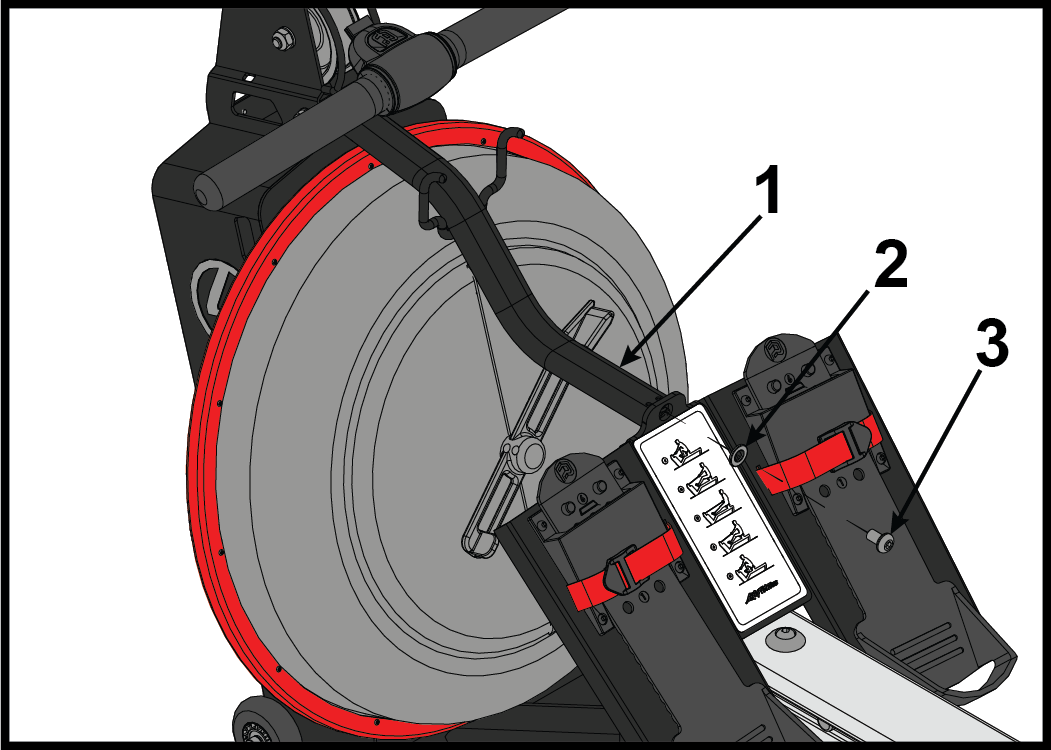

  2. Αφαιρέστε το μπουλόνι και τη ροδέλα που ασφαλίζουν τη ράβδο S-bend στην πλάκα ποδιών χρησιμοποιώντας ένα κλειδί Allen 6 mm.


    Αντικείμενο Περιγραφή Ποσότητα
    1 Ράβδος S-bend 1
    2 Ροδέλα 1
    3 Μπουλόνι 1

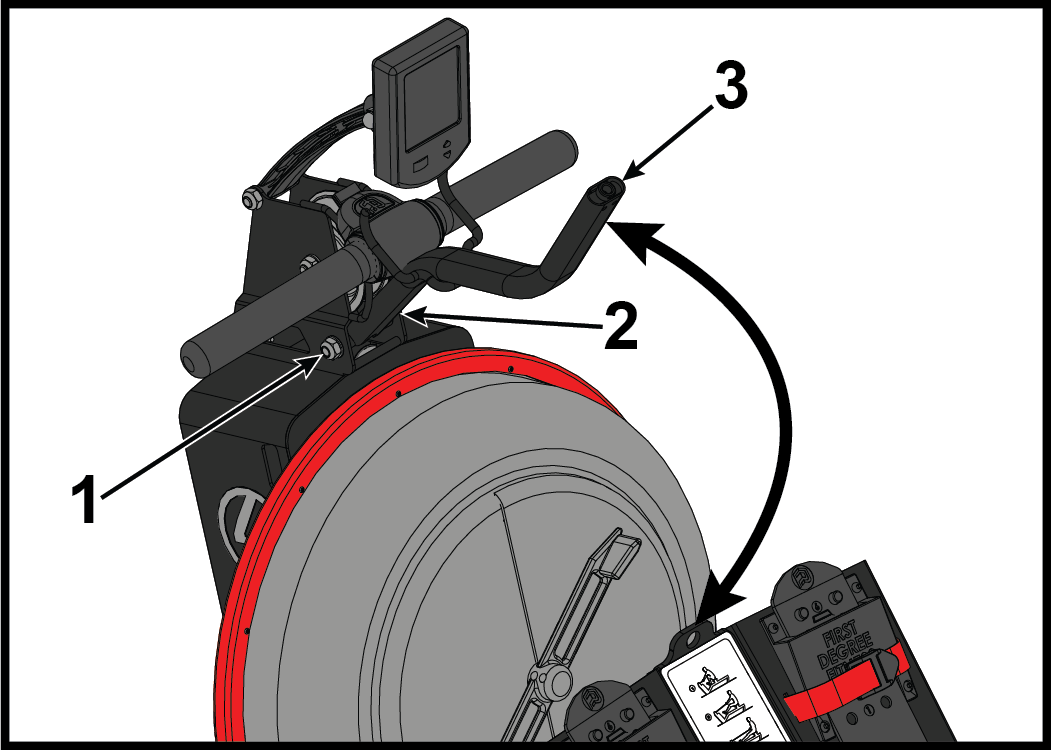

  3. Χαλαρώστε το μπουλόνι και το παξιμάδι που ασφαλίζουν την κορυφή της μπάρας S-bend χρησιμοποιώντας ένα κλειδί Allen 6 mm και ένα ανοιχτό κλειδί 17 mm.


    Αντικείμενο Περιγραφή Ποσότητα
    1 Παξιμάδι 1
    2 Μπουλόνι 1
    3 Μπάρα S-bend 1
  4. Περιστρέψτε την μπάρα S-bend προς τα πάνω και σφίξτε το μπουλόνι και το παξιμάδι για να κρατήσετε την μπάρα S-bend ψηλά και εκτός δρόμου.

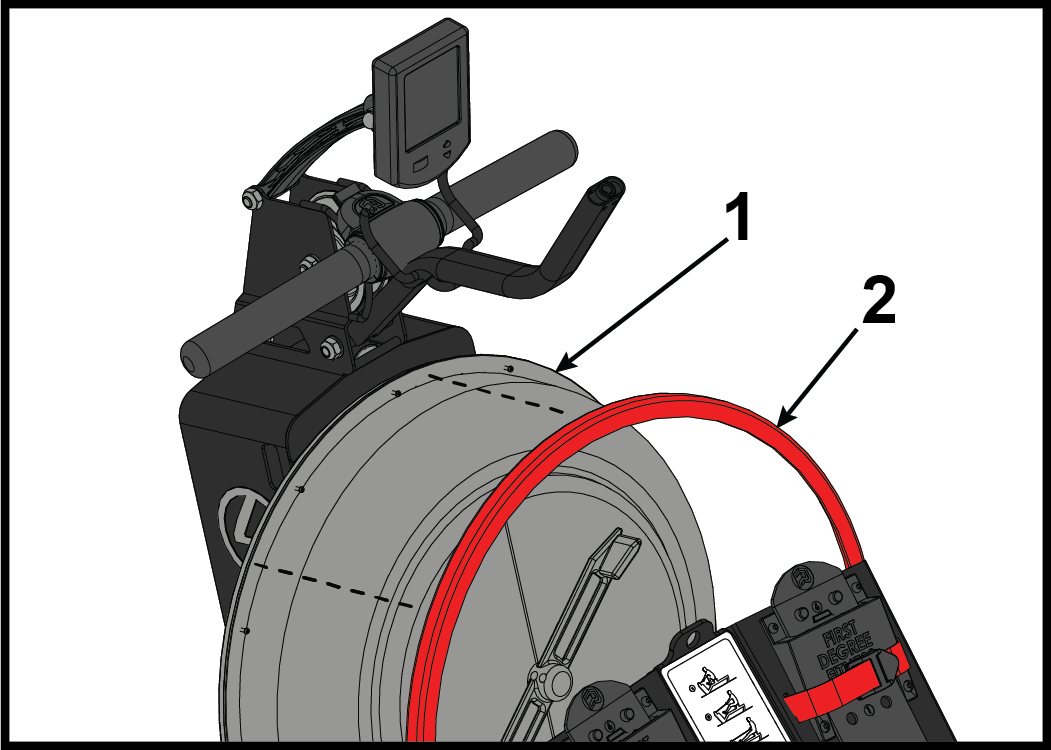

  5. Αφαιρέστε το κόκκινο εξωτερικό δαχτυλίδι κάλυψης από τη δεξαμενή με το χέρι.


    Αντικείμενο Περιγραφή Ποσότητα
    1 Δεξαμενή 1
    2 Κόκκινο εξωτερικό δαχτυλίδι κάλυψης 1

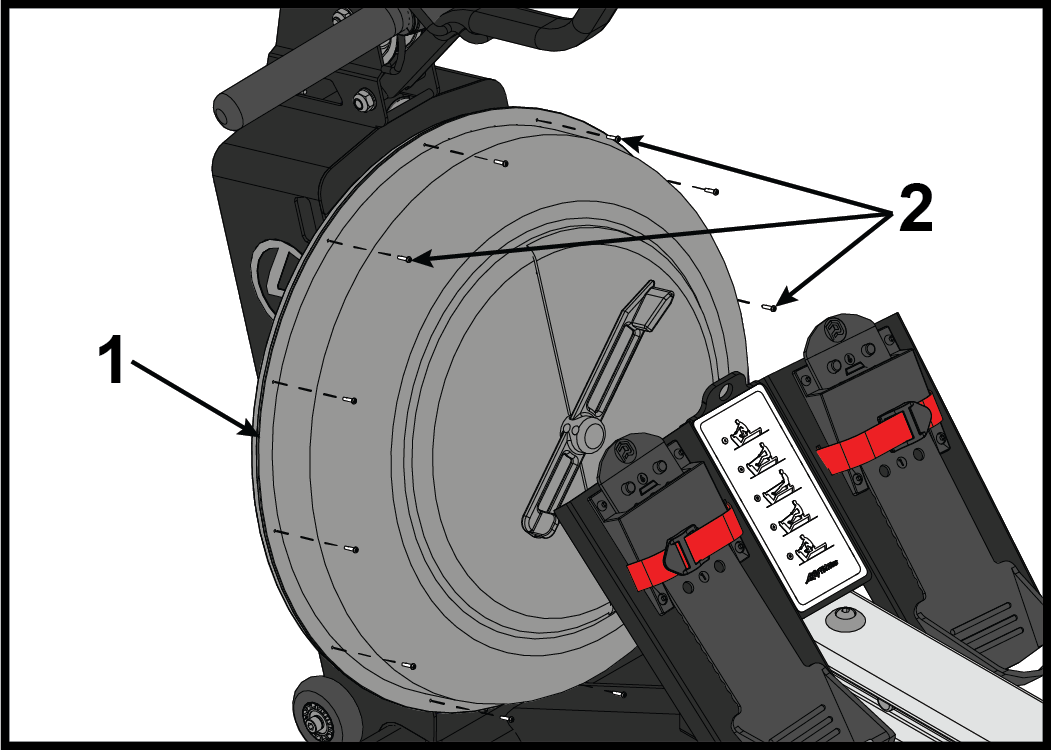

  6. Αφαιρέστε δώδεκα βίδες της δεξαμενής νερού χρησιμοποιώντας κατσαβίδι Phillips.


    Αντικείμενο Περιγραφή Ποσότητα
    1 Δεξαμενή 1
    2 Βίδες 12

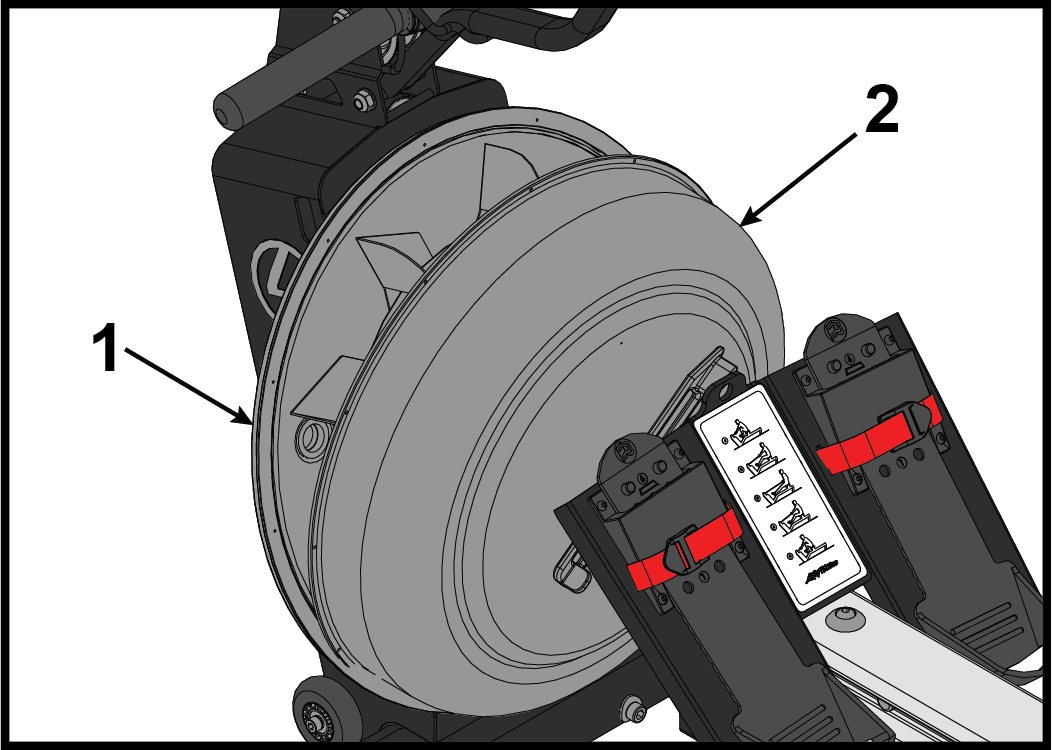

  7. Αφαιρέστε το κάλυμμα της δεξαμενής ανασηκώνοντάς το από το πίσω μέρος της δεξαμενής χρησιμοποιώντας κατσαβίδι με επίπεδη κεφαλή. Τοποθετήστε το σε πανί για να αποφύγετε γρατζουνιές.
    Προειδοποίηση: Ανασηκώστε το κάλυμμα της δεξαμενής προσεκτικά, μην το καταστρέψετε με το κατσαβίδι με επίπεδη κεφαλή.


    Αντικείμενο Περιγραφή Ποσότητα
    1 Πίσω μέρος δεξαμενής 1
    2 Κάλυμμα δεξαμενής 1

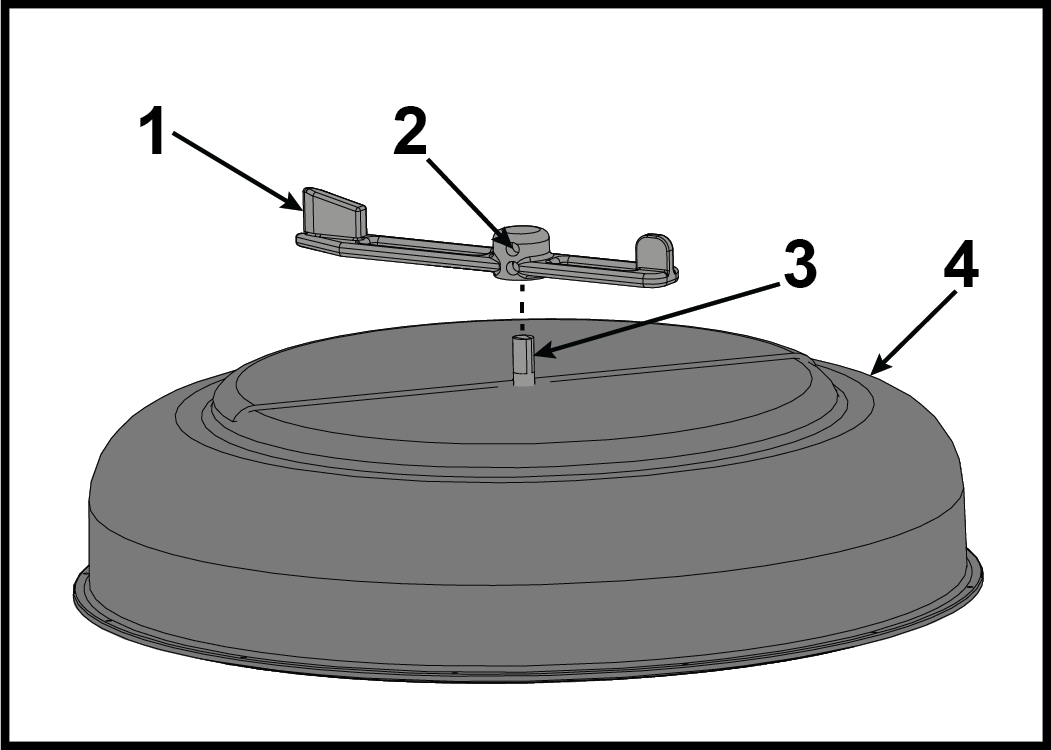

  8. Χαλαρώστε τις βίδες ρύθμισης στη λαβή ρύθμισης χρησιμοποιώντας ένα κλειδί Allen 4 mm και αφαιρέστε τη λαβή ρύθμισης από τον άξονα της πλάκας στήριξης.


    Αντικείμενο Περιγραφή Ποσότητα
    1 Λαβή ρύθμισης 1
    2 Βίδα ρύθμισης 2
    3 Άξονας πλάκας στήριξης 1
    4 Κάλυμμα δεξαμενής 1

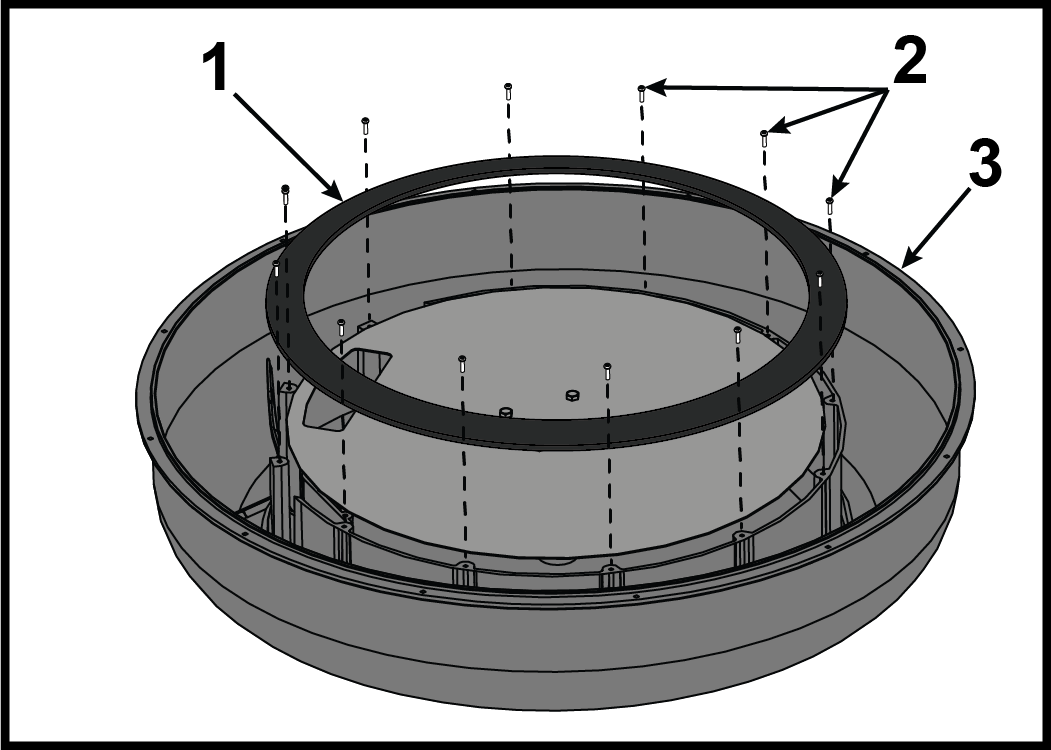

  9. Αφαιρέστε δώδεκα βίδες που ασφαλίζουν το δακτύλιο της δεξαμενής στο κάλυμμα της δεξαμενής χρησιμοποιώντας κατσαβίδι Phillips.


    Αντικείμενο Περιγραφή Ποσότητα
    1 Δακτύλιος δεξαμενής 1
    2 Βίδα 12
    3 Κάλυμμα δεξαμενής 1
  10. Αφαιρέστε το δακτύλιο της δεξαμενής.

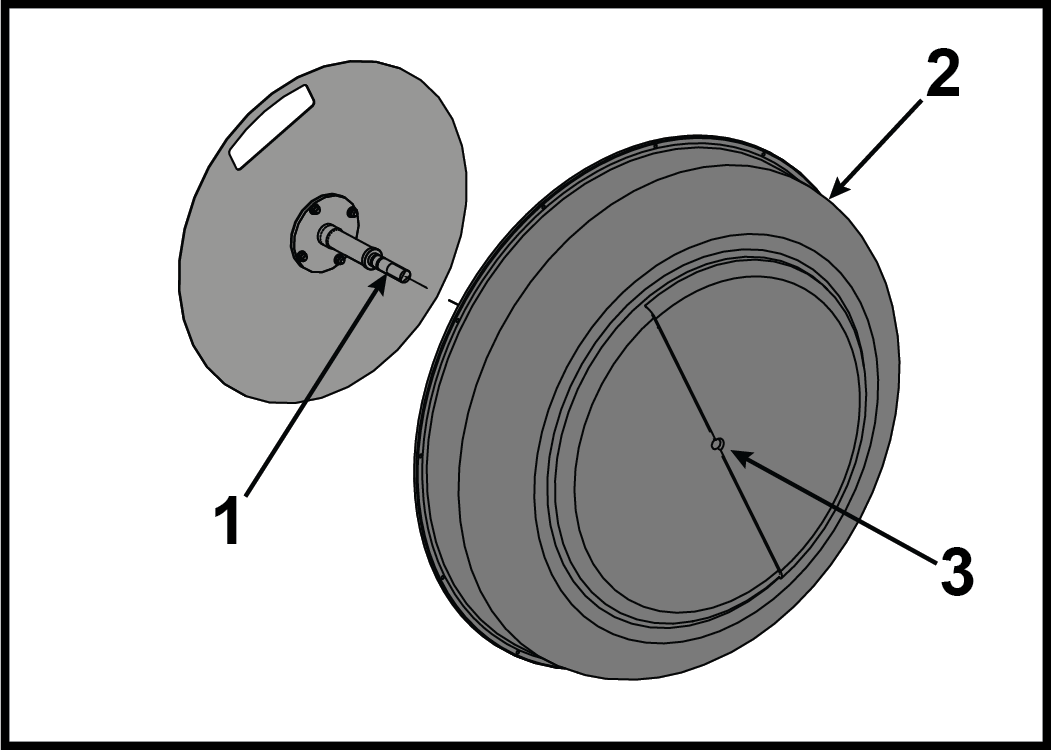

  11. Στήστε το κάλυμμα της δεξαμενής νερού στο πλάι και αφαιρέστε την πλάκα στήριξης χτυπώντας τον άξονα με λαστιχένιο σφυρί.


    Αντικείμενο Περιγραφή Ποσότητα
    1 Άξονας πλάκας στήριξης 1
    2 Κάλυμμα δεξαμενής 1
    3 Χτυπήστε εδώ με λαστιχένιο σφυρί 1

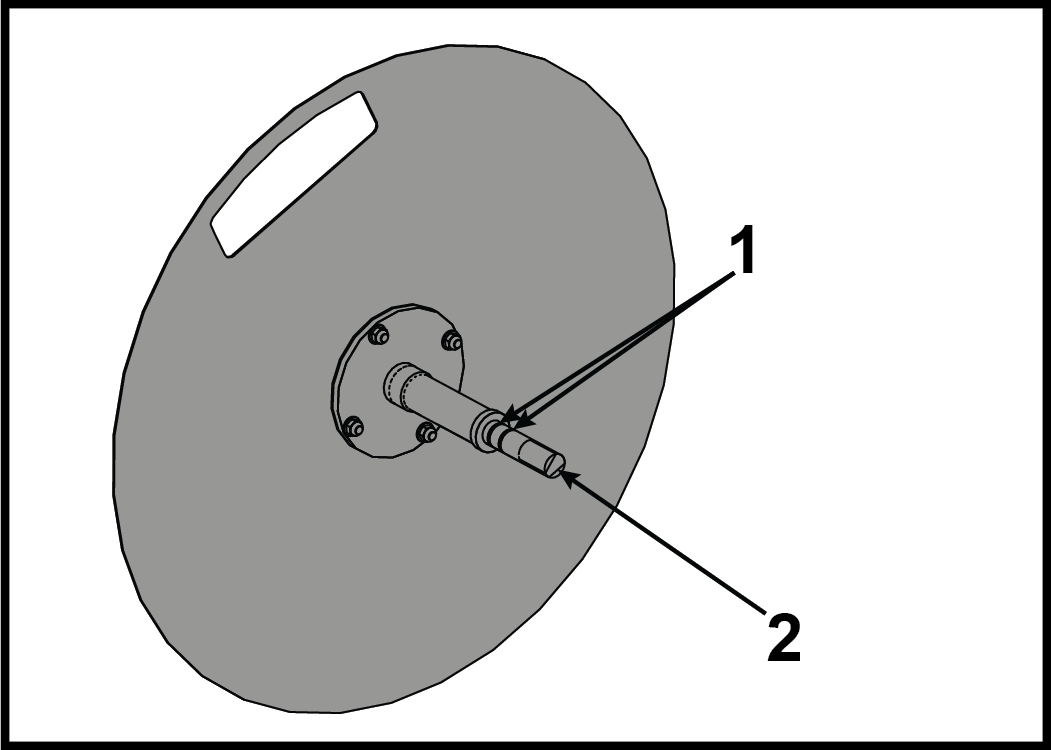

  12. Αφαιρέστε και απορρίψτε και τους δύο δακτυλίους O στον άξονα της πλάκας στήριξης.


    Αντικείμενο Περιγραφή Ποσότητα
    1 Δακτύλιος O 2
    2 Άξονας πλάκας στήριξης 1
