Nota: Al reemplazar una consola en el SCIFIT StepOne Stepper, asegúrese de reutilizar la parte del soporte de la consola A5044 y los cuatro tornillos parte 91218 en la consola de reemplazo mostrada en Paso 3 . El soporte de la consola y los tornillos deberán pedirse por separado en la Tienda de Piezas de LF para pedidos de consolas fuera de la caja.

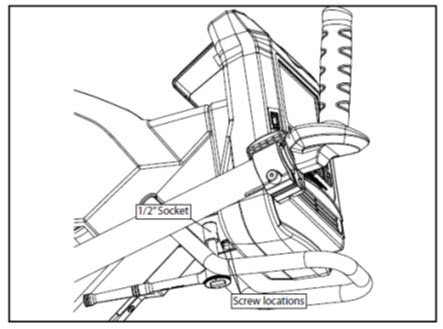

Paso 1:
Use un dado de 1/2" para quitar los dos pernos de brida 5/16-18 x 1/2" parte 19651 que aseguran el soporte de la consola al marco

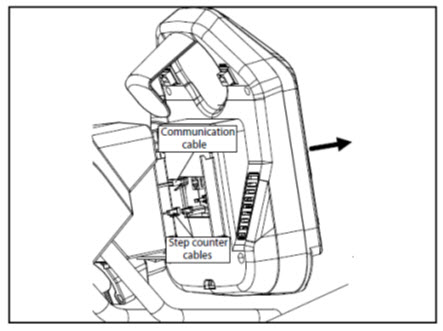

Paso 2:
Tire cuidadosamente de la consola alejándola del marco, luego desconecte el cable de
Comunicación
y el cable del
Contador de pasos intermedios
de la consola

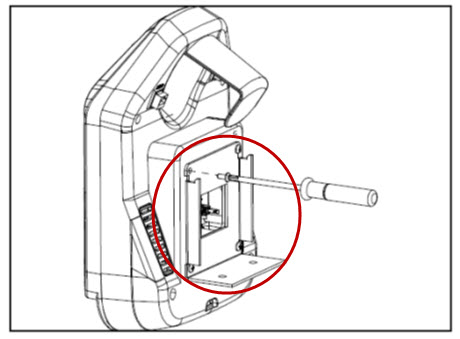

Paso 3
Use un destornillador phillips para quitar los cuatro tornillos M5 x 12mm parte
91218
que aseguran el soporte de la consola StepOne parte
A5044
a la consola, luego retire el soporte.
