Introducción a la Base PowerMill de Life Fitness

Andrew Tutkus
Creación Actualización

Este artículo ha sido traducido automáticamente del idioma inglés a través de inteligencia artificial. En caso de conflicto, prevalecerá la versión en inglés.

Ir a la descripción general ↓



PowerMill con consola Discover SE, Discover SI o Explore



Marzo 2017: El Life Fitness PowerMill con una consola Discover SE, Discover SI o Explore fue lanzado en marzo de 2017.

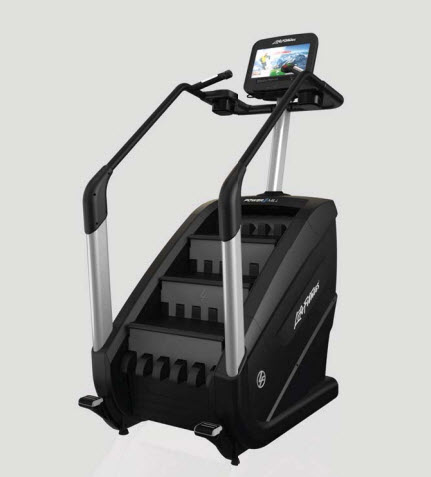

7-28-2023 2-16-04 PM.jpg

Los siguientes SKUs de Life Fitness PowerMill Base se empaquetan como se indica:

  • 95PS-ALLXX-XX01
  • 95PS-ALLXX-XX02
  • 95PS-ALLXX-XX01PF
  • 95PS-ALLXX-XX02PF



PowerMill con consola Discover SE3, SE3HD, ST o Integrity C y X



3 de mayo de 2018: El Life Fitness PowerMill con una consola Discover SE3, SE3HD, ST o Integrity C y X fue lanzado en mayo de 2018.

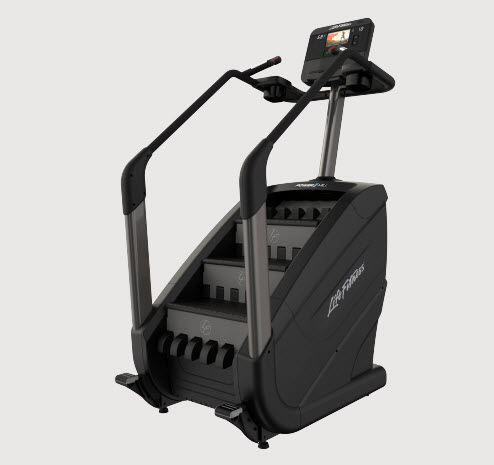

7-28-2023 2-16-45 PM.jpg

Los siguientes SKUs de Life Fitness PowerMill Base se empaquetan como se indica:

  • 95PS-ALLXX-XX03
  • 95PS-ALLXX-XX03PF
  • 95PS-ALLXX-XX03RF



PowerMill con consola Integrity SL



19 de mayo de 2021:  Las bases Life Fitness PowerMill se actualizaron para lanzar las bases Life Fitness PowerMill que son compatibles con la consola Life Fitness Integrity SL.  Este cambio va en paralelo con un cambio en los códigos de artículo. Los siguientes códigos de artículo se empaquetan como se indica:

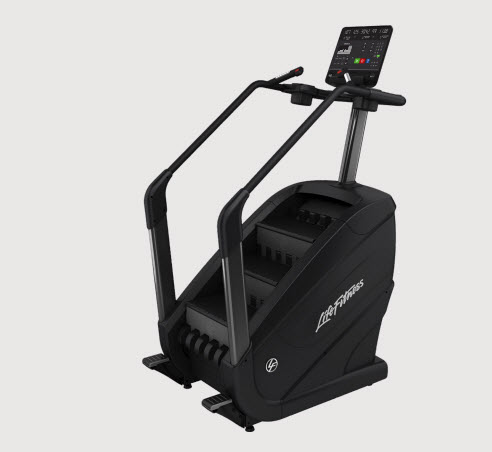

7-28-2023 2-18-30 PM.jpg

SKUs de Life Fitness PowerMill con SL:

  • INPM-SLXXX-01 PowerMill con consola SL (Multi Box - PTO, Nacional, Lanzamiento de mayo de 2021)
    • 95PS-ALLXM-XX04  PowerMill con consola SL (Multi Box - PTO, Internacional, Lanzamiento de mayo de 2021)
  •        95PS-ALLXM-XX04PF  Planet Fitness PowerMill con consola SL (Multi Box - PTO, Nacional, Lanzamiento de mayo de 2021)
  • 95PS-ARBXM-XX04  PowerMill con consola SL en árabe (Multi Box - PTO, Nacional e Internacional, Lanzamiento de julio de 2021)

Nota: No tenemos la capacidad de adaptar una base PowerMill heredada usando una consola Integrity X o Integrity C con una consola SL en el lanzamiento del producto debido a que las conexiones y cables no son consistentes entre X/C y SL. Esto podría estar disponible en el futuro próximo.



Vea los siguientes detalles que desglosan la diferencia entre ambas bases:

  Base PowerMill actualizada con SL Base PowerMill con X, C
Consola compatible SL X, C
Fuente de alimentación externa (Vext) 24Vdc, 60W para SL:  1004808-0001 12Vdc, 60W solo (X, C):  1001517-0002
Base pcba p/n Powermill SIB: 1016928-0012 Powermill SIB: 1003158-0012
Diferencias de base pcba Vtv = Vext = 24Vdc, Cambios de hardware para soportar Vtv = 24Vdc   Vtv = Vext = 12Vdc
Software Base
Compatibilidad de ID de fuente de alimentación externa y consola No compatible (Vconsole siempre está encendido) Compatible (La corriente Verp es verificada por la base pcba para asegurar coincidencia entre consola y fuente externa antes de encender Vconsole & Vtv)
Vtv Vtv siempre habilitado Vtv solo habilitado con consola X o C, cuando Vext = 12Vdc
TV Power pcba Requerido, kit separado, INTEGRITY-BRACKET-03, (1015815-0000 está incluido en el kit) que debe ser ordenado al agregar un TV a la consola SL.  Vtv = 12Vdc, ya sea que Vin = 12Vdc o 24Vdc. No utilizado
Energía de TV acoplable Desde la base pcba, a través de TV Power pcba, 1x2 conector con 12-24Vdc de entrada, 2x1 conector con 12Vdc de salida Desde la base pcba (12Vdc)
Cableado
Cable de alimentación Powermill: 1015801-0000 Powermill: 1006547-0001
LP, ESS, Cable de Botón Único. Usa 28 pines JST, y es el MISMO para SL, Powermill: 1014639-0000 Único y diferente para X & C (usa múltiples conectores), Powermill: 1006550-0001, 1006545-0001 y 1006734-0001
Consideraciones específicas de la base
Powermill Nuevo soporte de montaje de consola para aliviar interferencias (1015453-0000) Soporte de montaje de consola original





PowerMill con consola SE4





PowerMill con consola SE4 de 16"

9 de diciembre de 2022: Se lanzaron las bases Life Fitness PowerMill que son compatibles con las consolas Life Fitness Discover SE4 de 16". Los siguientes códigos de artículo se empaquetan como se indica a continuación.

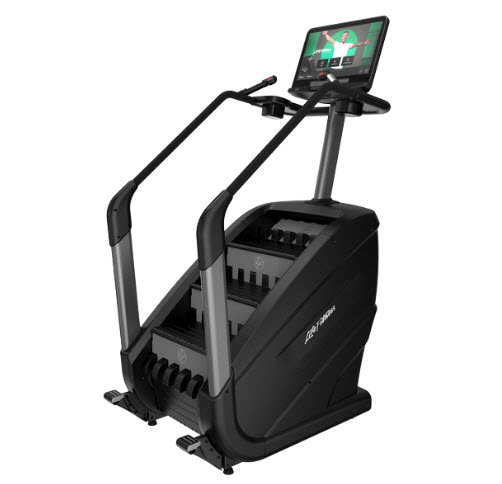

7-28-2023 2-26-20 PM.jpg

  • INPM-SE4XX-01





PowerMill con consola SE4 de 16" o 24"

17 de julio de 2023: Se lanzaron las bases Life Fitness PowerMill que son compatibles con las consolas Life Fitness Discover SE4 de 16" o 24" con la serie Integrity+. Los siguientes códigos de artículo se empaquetan como se indica a continuación.

  • 95PS-ALLXF-XX06
