Oikeat käsittelytekniikat:
Painetun piirilevyn (PCB) oikea käsittely on tärkeää vaurioiden välttämiseksi. Piirilevyn elektronisia komponentteja ei koskaan tule koskea tai käsitellä suoraan. Kun käsittelet mitä tahansa piirilevyä, vältä sen nostamista suuresta induktorista, kondensaattoreista tai muista komponenteista. Lisäksi suositellaan aina käyttämään kahta kättä näiden levyjen käsittelyssä, sillä jotkut niistä ovat herkkiä ja/tai raskaita ja epätasapainoisia.
Ennaltaehkäisy:
Elektrostaattisen purkauksen ehkäisymenetelmät hyödyntävät yhdistelmää hallintatuotteista, elektrostaattisen purkauksen estämisestä ja hyväksytyistä menetelmistä, kuten ESD-maadoituksesta. ESD:n vaikutuksen välttämiseksi meidän on vähennettävä potentiaaliero kehomme ja maan välillä.
Seuraavat tuotteet ovat esimerkkejä siitä, mitä käyttää ESD:n estämiseksi:
Mitä sinun tulisi tehdä:
Älä koske PCB:hen tai sen komponentteihin, kun yrität (irrottaa) liittimiä.

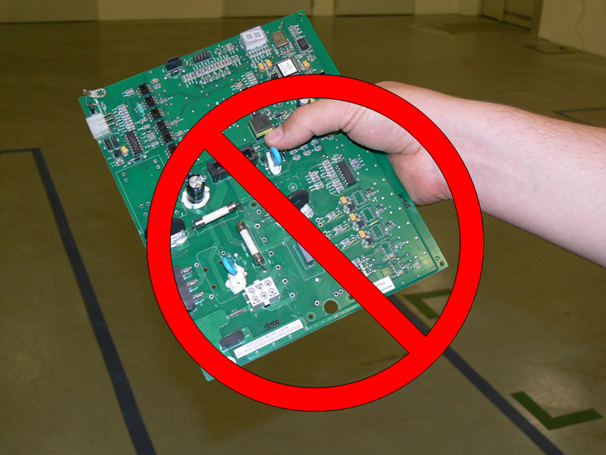

Älä koske PCB:n elektronisiin komponentteihin suoraan, kun kannat PCB:tä.

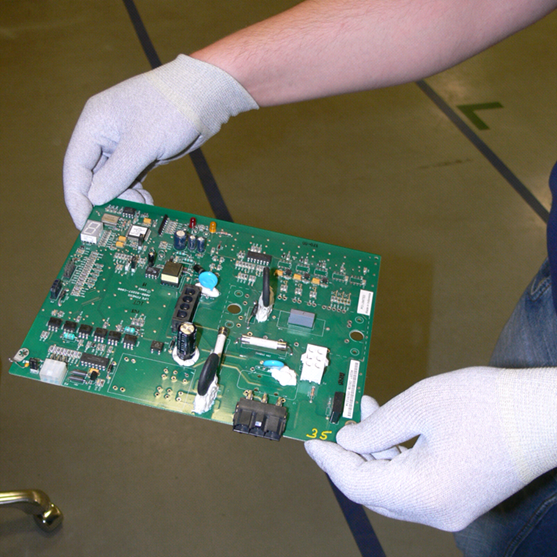

Pidä PCB:tä sen kulmista kahdella kädellä ja käytä ESD-käsineitä.

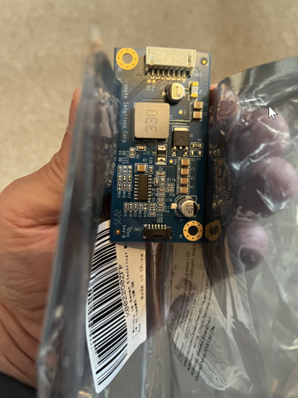

Lisäksi antistaattista pussia voidaan käyttää improvisoituna käsineenä tarjoamaan lisäsuojaa piirilevylle.

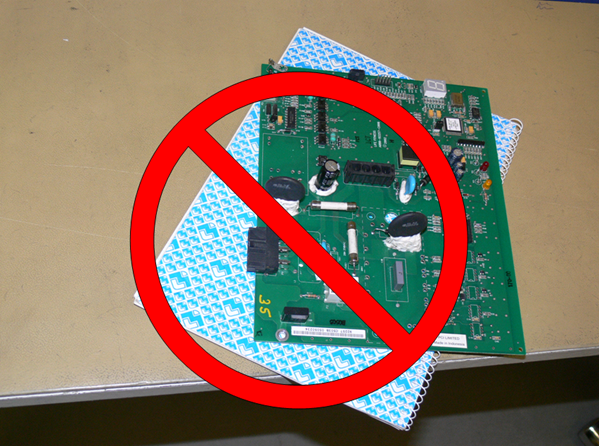

Älä säilytä PCB:tä ei-ESD-suojatulla pinnalla.

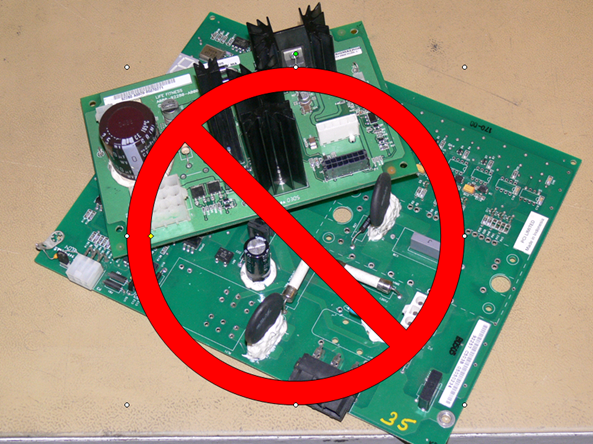

Älä aseta PCB:tä päällekkäin.

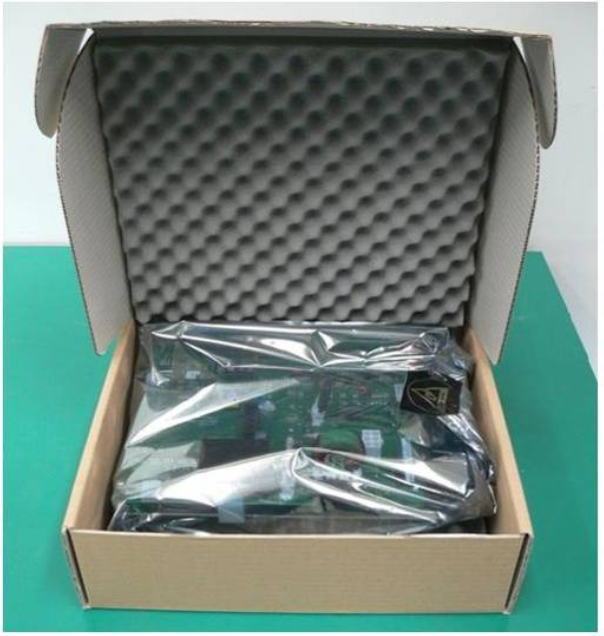

PCB:t tulee aina säilyttää suljetussa ESD-suojapussissa (Avoimessa tilassa pussi tarjoaa vain noin 70 % suojan).
