Remarque : Lors du remplacement d'une console sur le SCIFIT StepOne Stepper, assurez-vous de réutiliser la pièce de support de console A5044 et les quatre vis pièce 91218 sur la console de remplacement indiquée à l'étape 3 . Le support de console et les vis devront être commandés séparément sur le magasin de pièces LF pour les commandes de console hors boîte.

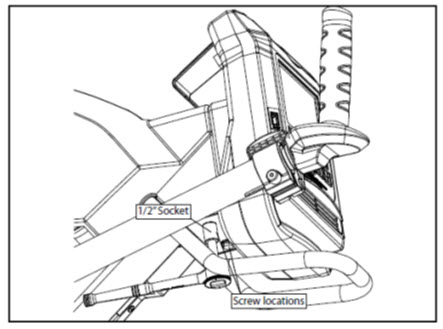

Étape 1 :
Utilisez une douille de 1/2" pour retirer les deux boulons à bride 5/16-18 x 1/2" pièce 19651 qui fixent le support de console au cadre

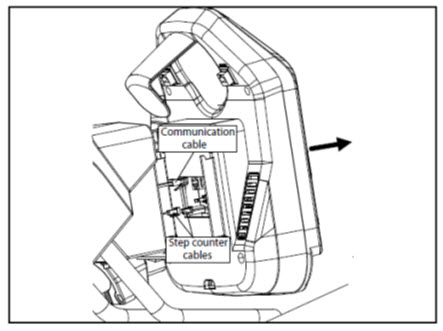

Étape 2 :
Tirez délicatement la console du cadre, puis déconnectez le câble de
communication
et le câble du
compteur de pas intermédiaire
de la console

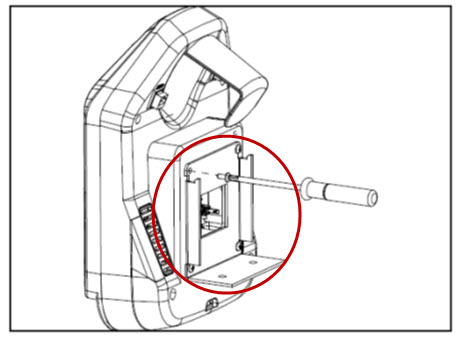

Étape 3
Utilisez un tournevis cruciforme pour retirer les quatre vis M5 x 12mm pièce
91218
fixant le support de console StepOne pièce
A5044
à la console, puis retirez le support.
