Cet article a été traduit automatiquement de l'anglais par intelligence artificielle. En cas de conflit, la version anglaise prévaut.
| Numéro de document : | 8400421256983 |
|---|---|
| Date de révision : | 11 juillet 2022 |
| Niveau d'expérience : | Débutant |
| Temps requis : | 45 minutes |
| Distribué à : | Installateurs et techniciens |
| Code problème : | MECRA |
| Garantie : | Standard |
| Informations propriétaires et confidentielles de Life Fitness. Pour l'utilisation du destinataire prévu uniquement. Les informations et instructions de ce bulletin sont destinées à être utilisées par des techniciens qualifiés. Après avoir terminé la procédure, faites fonctionner l'unité à tous les niveaux pour vérifier le bon fonctionnement. Les informations sur la garantie sont fournies à titre de référence uniquement et sont sujettes à modification. Contactez le représentant local de Life Fitness pour plus d'informations. | |
Avis : Après avoir terminé la procédure, faites fonctionner l'unité à tous les niveaux pour vérifier le bon fonctionnement.
DESCRIPTION
Les réservoirs d'eau Row GX peuvent fuir si ils ont été endommagés ou ne sont pas installés correctement. Pour résoudre ce problème, identifiez d'abord où l'eau fuit.
Remarque : Vous devrez peut-être ramer plusieurs fois pour agiter l'eau dans le réservoir afin d'identifier
où elle fuit.
La fuite proviendra de l'un des trois emplacements. Une fois que vous avez identifié l'emplacement, suivez les étapes ci-dessous pour résoudre le problème.
- Fuite du bouchon à l'arrière
- Retirez le bouchon et inspectez. Si le joint a été endommagé, remplacez-le. S'il est correctement
en place et qu'aucun dommage n'est visible, réinstallez et serrez le bouchon pour assurer une étanchéité Remarque : Évitez de trop serrer ce bouchon, car cela pourrait endommager le joint et provoquer une fuite.
- Fuite d'une pièce endommagée :
- Identifiez la pièce qui est fissurée, causant la fuite. Suivez les instructions pour remplacer la pièce.
- Fuite du joint principal du réservoir :
- Si le réservoir fuit autour des bords sans dommage visible sur aucune pièce, le joint principal peut être endommagé ou mal positionné. Suivez les instructions pour accéder au joint. Examinez le joint et repositionnez-le si nécessaire. Inspectez le joint pour tout dommage. Si aucun dommage n'est visible et que le joint était mal positionné, vous pouvez essayer de le réinstaller correctement. Si des dommages sont présents ou si aucun problème n'a été détecté, remplacez le joint.

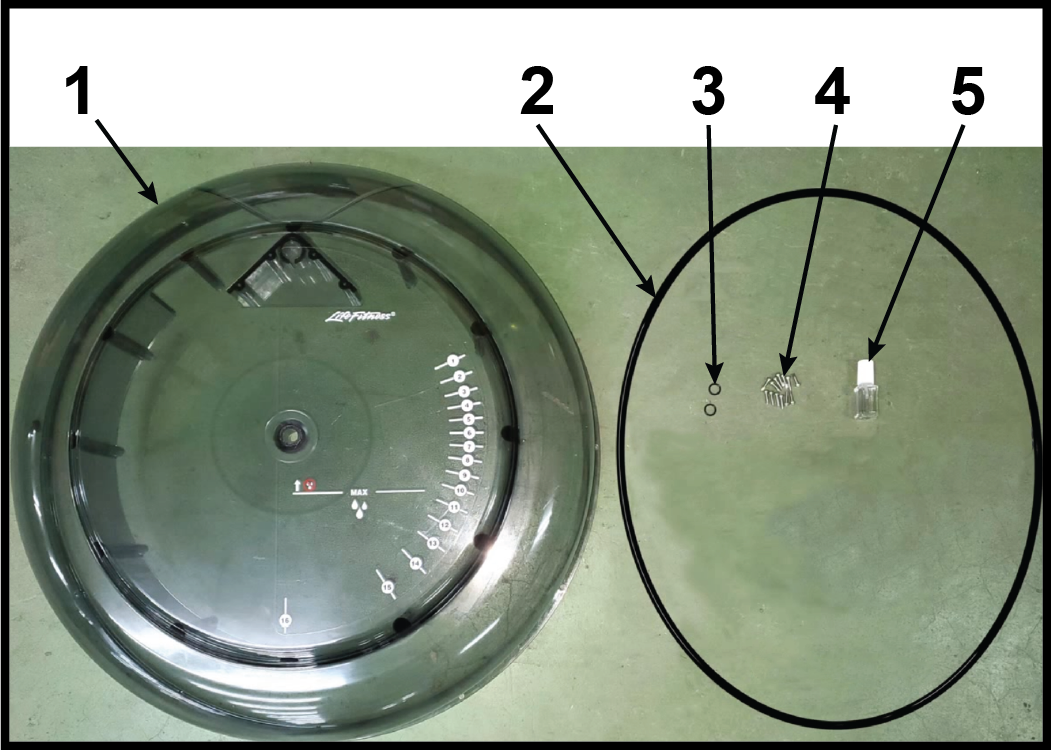

Contenu du kit, Kit de service 1017223-0001 : Coque de réservoir GX
| Article | Description | Qté. |
|---|---|---|
| 1 | RÉSERVOIR : COUVERCLE ASSY, NOIR, A403 | 1 |
| 2 | JOINT : RÉSERVOIR, GRAND, 10046 | 1 |
| 3 | ANNEAU : 12X9X1.5, O, NYLON, RÉGLAGE DE RÉSISTANCE, 10032 | 2 |
| 4 | VIS : M3X20 SUS, TARAUDAGE, TÊTE FRAISÉE, 10036 | 12 |
| 5 | SILICONE DE SERVICE O005320 | 1 |
MODÈLES AFFECTÉS
GER-ALLLX-101, GER-ALLLX-102, et GER-ALLLX-101PF
Réf : DOC-3305
