הסר את מכסה מיכל המים העליון – Life Fitness תְמִיכָה

מאמר זה תורגם אוטומטית מהשפה האנגלית באמצעות בינה מלאכותית. במקרה של סתירה, הגרסה האנגלית תהיה הקובעת.

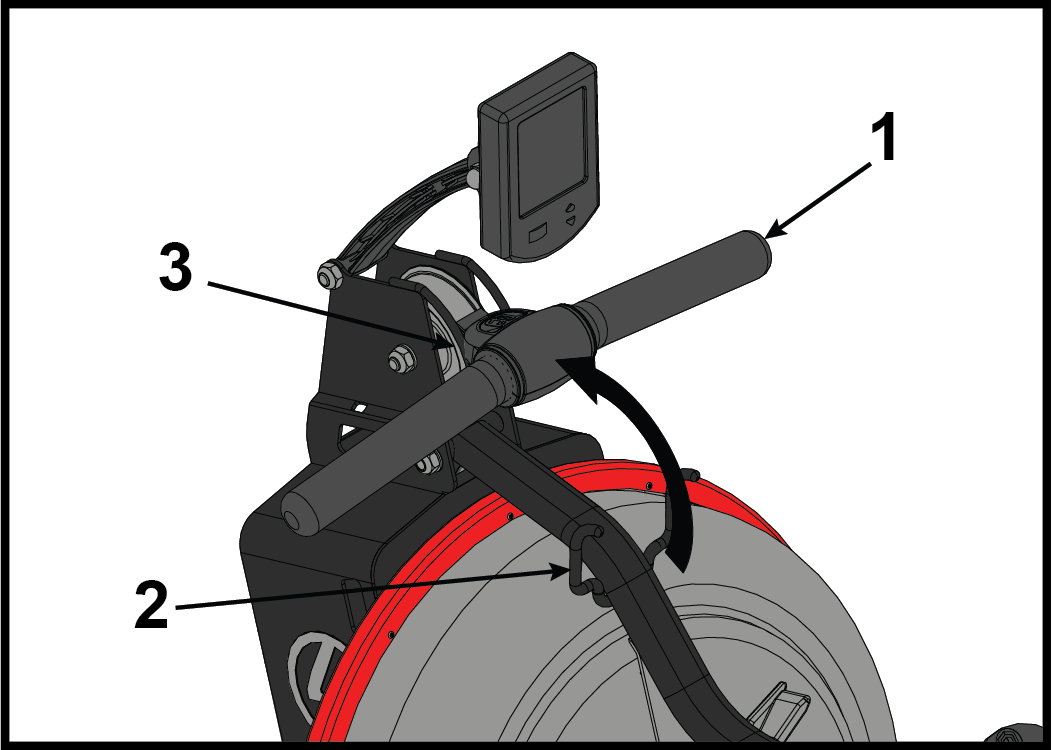

הזז את ידית השורה ממוט ה-S-bend לנקודה שבה היא נחה ליד הגלגלת העליונה.

פריט תיאור כמות

1 ידית 1

2 ידית S-Bend 1

3 גלגלת עליונה 1

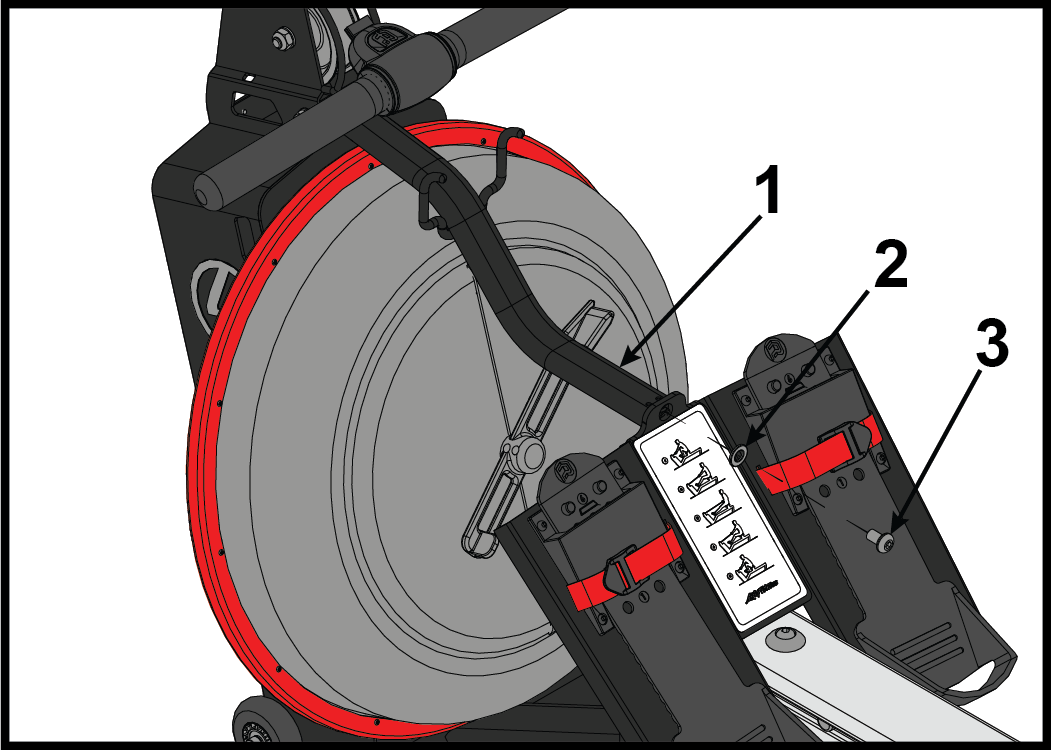

הסר את הבורג והדסקית המאבטחים את מוט ה-S-bend ללוח הרגליים באמצעות מפתח אלן 6 מ"מ.

פריט תיאור כמות

1 מוט S-bend 1

2 דסקית 1

3 בורג 1

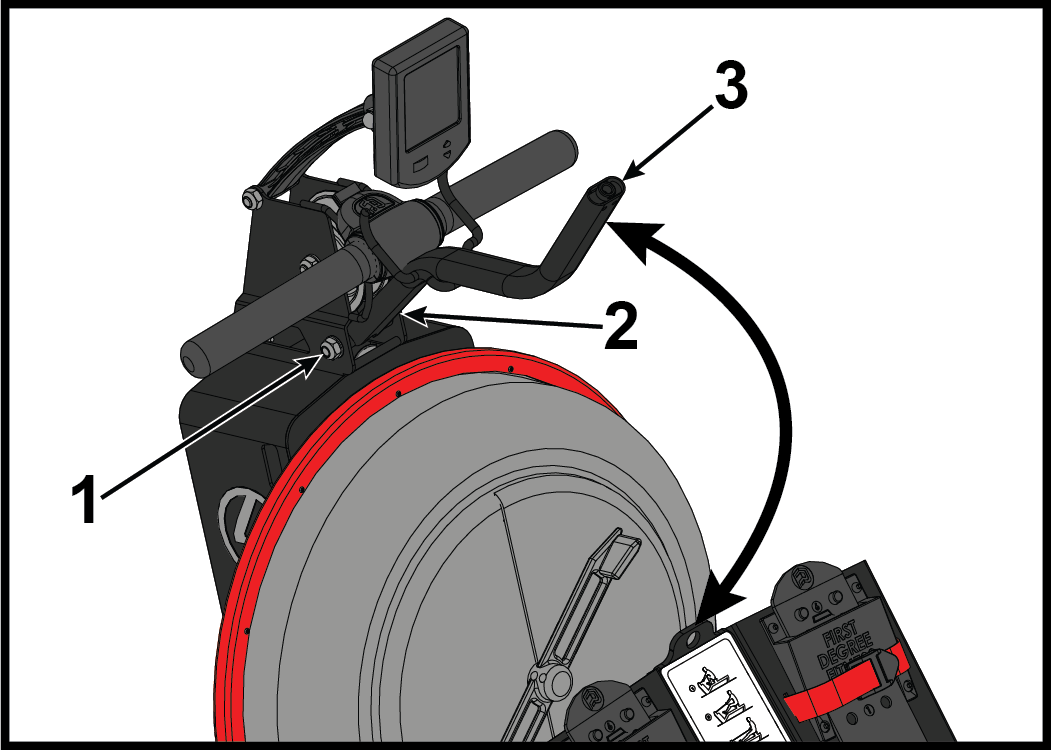

שחרר את הבורג והאגוז המאבטחים את החלק העליון של מוט הכיפוף S באמצעות מפתח אלן 6 מ"מ ומפתח פתוח 17 מ"מ.

פריט תיאור כמות

1 אגוז 1

2 בורג 1

3 מוט כיפוף S 1
הטה את מוט הכיפוף S כלפי מעלה והדק את הבורג והאגוז כדי לשמור על מוט הכיפוף S למעלה ומחוץ לדרך.

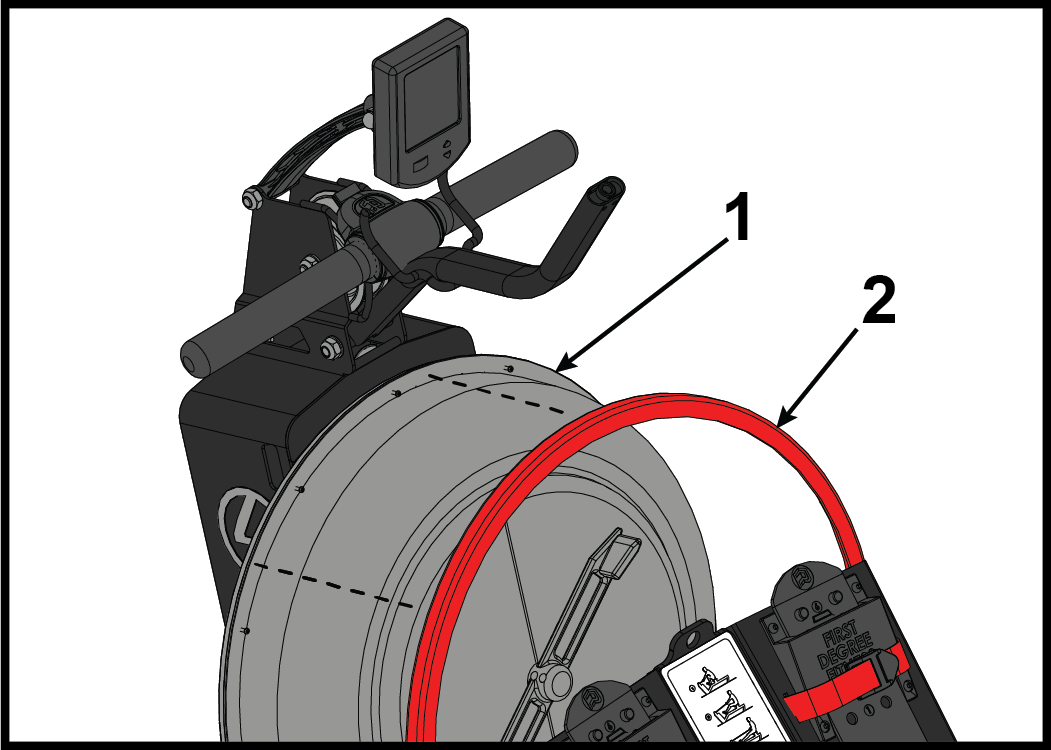

הסר את טבעת הכיסוי החיצונית האדומה מהמיכל ביד.

פריט תיאור כמות

1 מיכל 1

2 טבעת כיסוי חיצונית אדומה 1

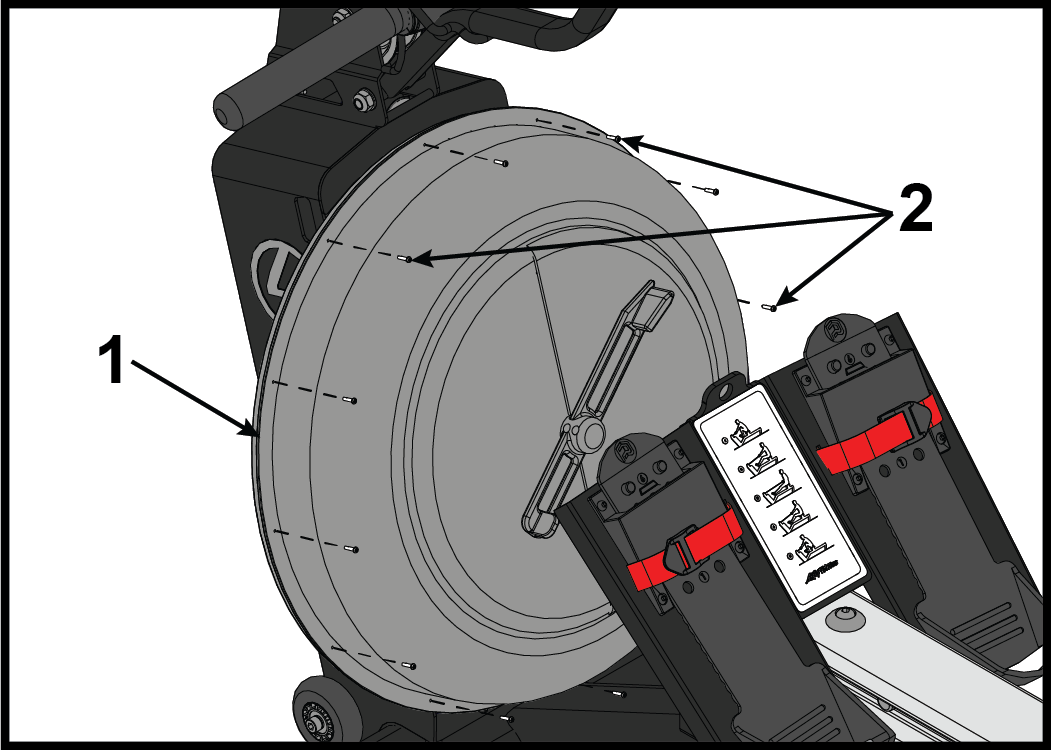

הסר שנים עשר ברגים של מיכל המים באמצעות מברג פיליפס.

פריט תיאור כמות

1 מיכל 1

2 ברגים 12

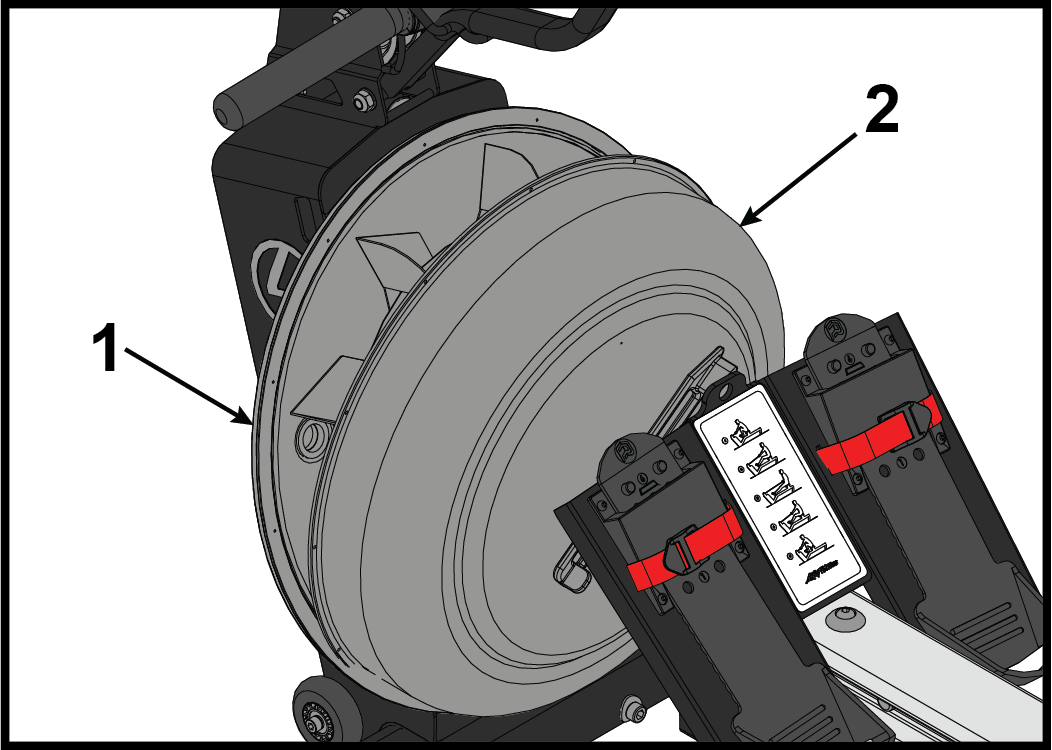

הסר את כיסוי המיכל על ידי פריקתו מהחלק האחורי של המיכל באמצעות מברג שטוח. הנח על בד מגן כדי למנוע שריטות.

אזהרה: פרק את כיסוי המיכל בזהירות, אל תגרום נזק עם מברג שטוח.

פריט תיאור כמות

1 חלק אחורי של המיכל 1

2 כיסוי מיכל 1

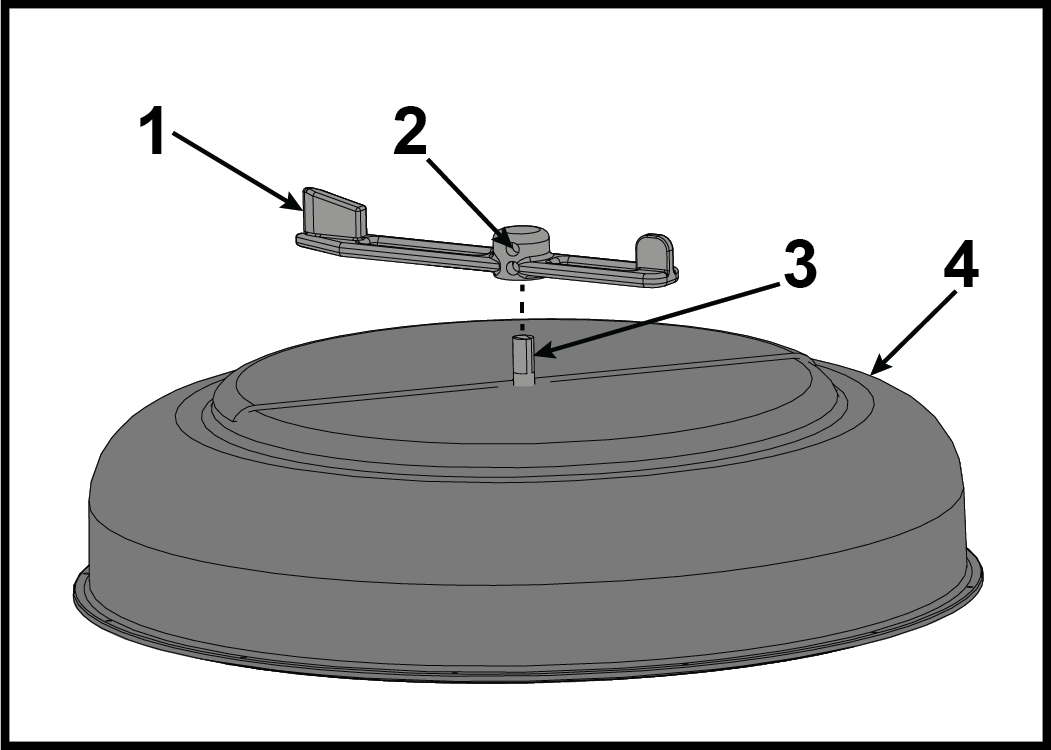

שחרר את ברגי הכיוון בידית הכיוון באמצעות מפתח אלן 4 מ"מ והסר את ידית הכיוון מציר לוח הגיבוי.

פריט תיאור כמות

1 ידית כיוון 1

2 בורג כיוון 2

3 ציר לוח גיבוי 1

4 כיסוי מיכל 1

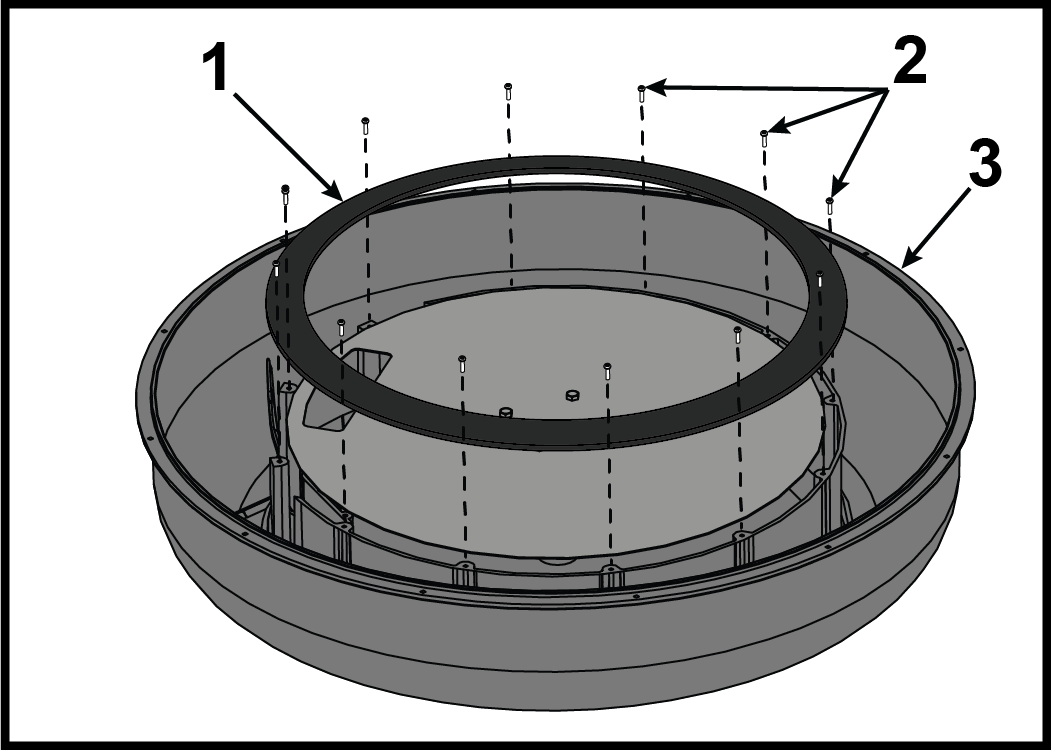

הסר שנים עשר ברגים המחזיקים את טבעת המיכל לכיסוי המיכל באמצעות מברג פיליפס.

פריט תיאור כמות

1 טבעת מיכל 1

2 בורג 12

3 כיסוי מיכל 1
הסר את טבעת המיכל.

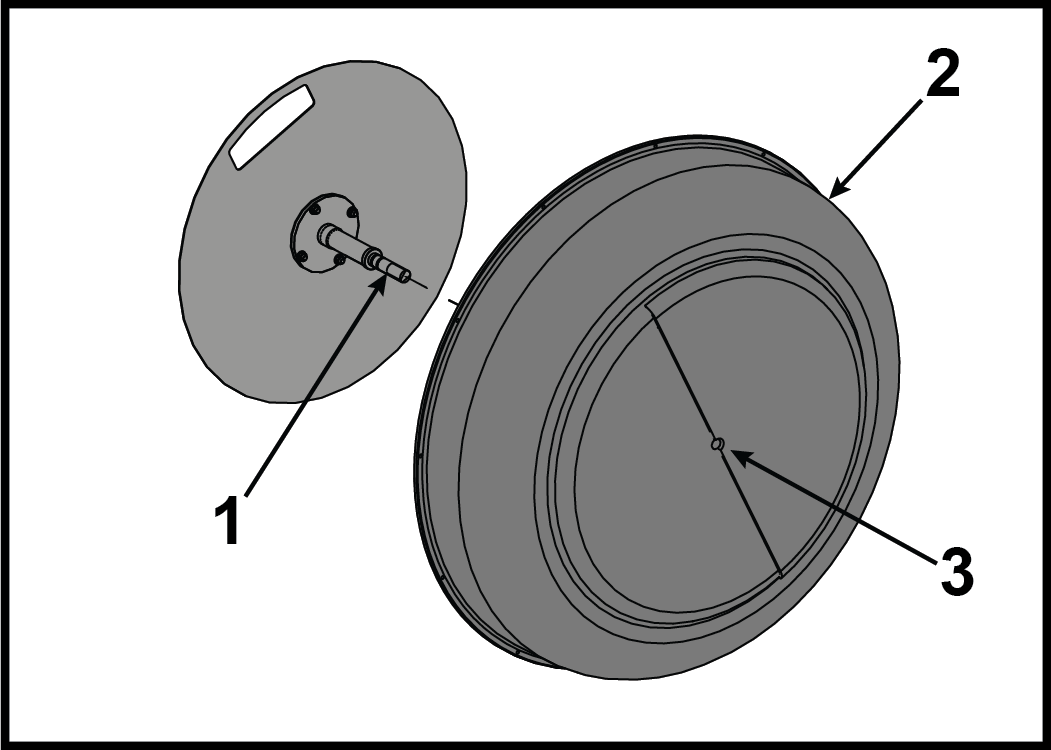

העמד את מכסה מיכל המים על הצד והסר את לוח הגיבוי על ידי הקשה על הציר עם פטיש גומי.

פריט תיאור כמות

1 ציר לוח גיבוי 1

2 מכסה מיכל 1

3 הקש כאן עם פטיש גומי 1

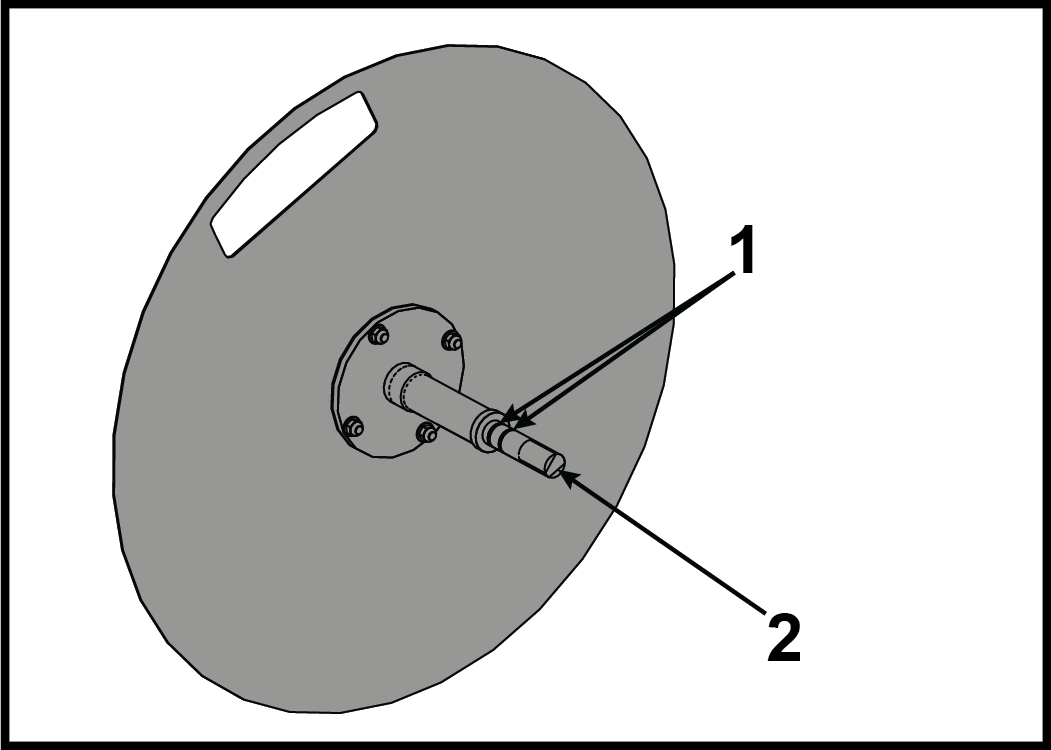

הסר וזרוק את שני אטמי ה-O על ציר לוח הגיבוי.

פריט תיאור כמות

1 אטם O 2

2 ציר לוח גיבוי 1
