Sadržaj
Sastavljanje držača uređaja Hammer Strength HS-HG

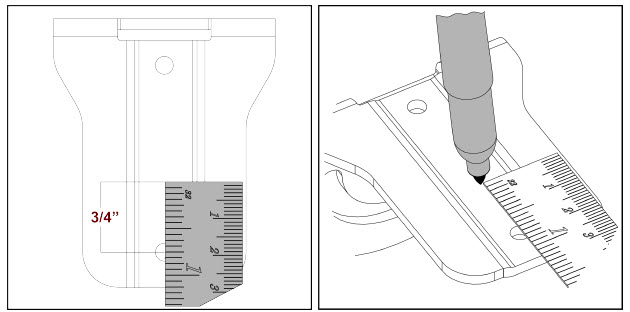

1. S savijenim dijelom nosača telefona okrenutim prema dolje, izmjerite ¾" od središta donje rupe nosača i označite crnim markerom kao što je prikazano.

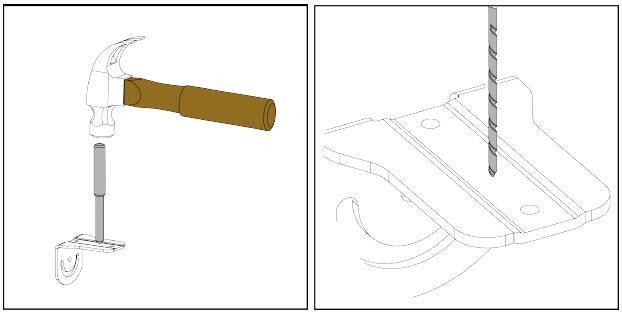

2. Koristite udarni alat i čekić kako biste napravili malu udubinu na označenom području, zatim upotrijebite svrdlo od 1/8" i izbušite rupu kroz nosač. Stavite nosač na stranu nakon što to učinite.
Instalacija držača uređaja Hammer Strength HS-HG
1. Ako su utezi za povećanje u spuštenom položaju, vratite ih natrag u njihove izvorne položaje povlačenjem prema van na gumbima za otpuštanje.

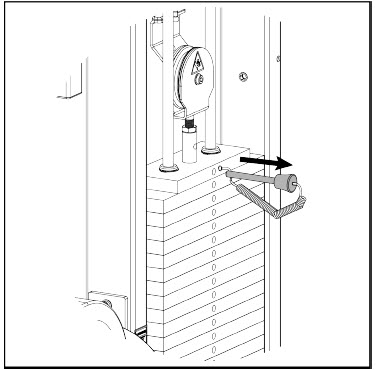

2. Uklonite selektorski klin iz stoga utega.

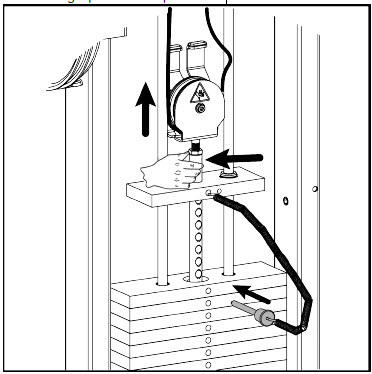

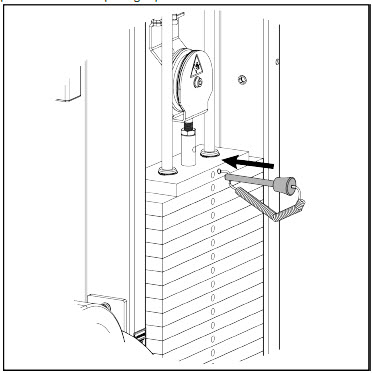

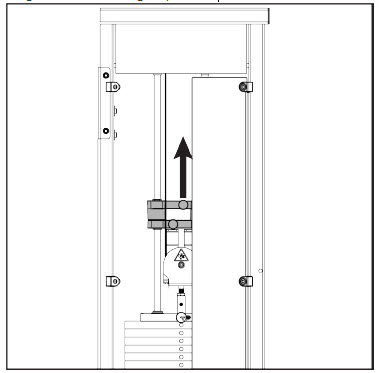

3. Pažljivo uhvatite selektorsku šipku ispod remenice i podignite prema gore kako biste stvorili opuštenost u kabelu te ponovno umetnite selektorski klin natrag u stog utega kao što je prikazano.

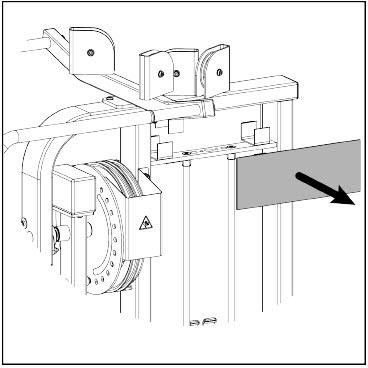

4. Uklonite desnu stranu ploče (Ploča okrenuta prema strani selektorskog klina)

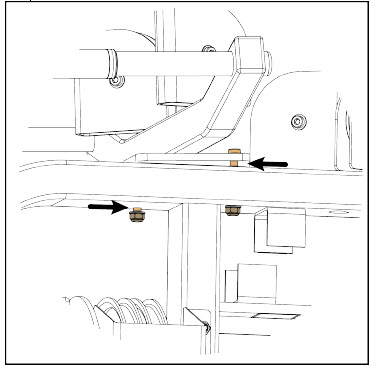

5. Upotrijebite ključ od 17 mm i šesterokutni bit od 7 mm kako biste olabavili, ali ne uklonili prednje i stražnje vijke koji učvršćuju ploču zavarivanja ručke.

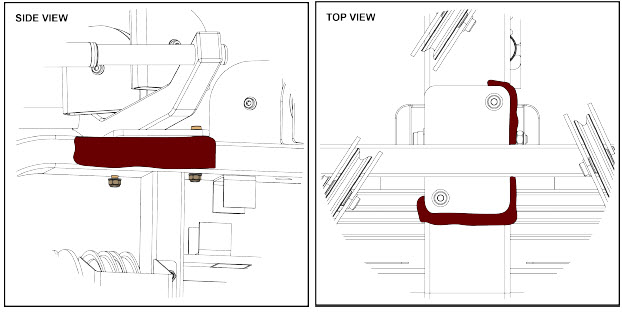

6. Stavite krpu između ploče zavarivanja ručke i okvira kako biste zaštitili premaz u prahu kao što je prikazano.

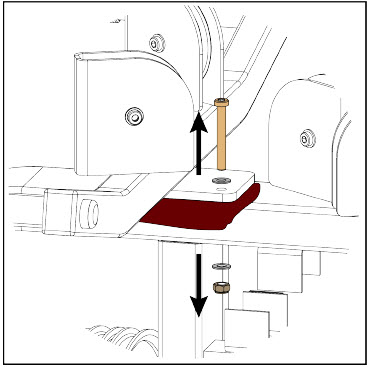

7. Uklonite stražnji vijak (Vijak između četiri remenice).

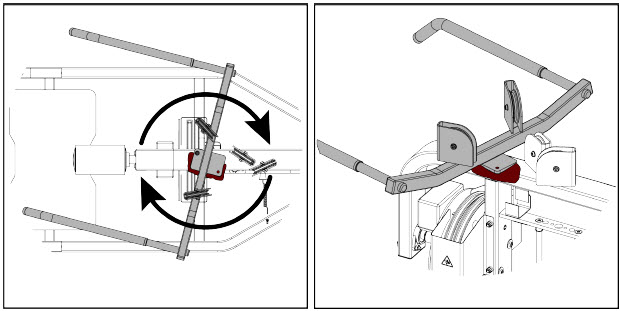

8. Pažljivo zakrenite zavareni dio upravljača udesno kako je prikazano.

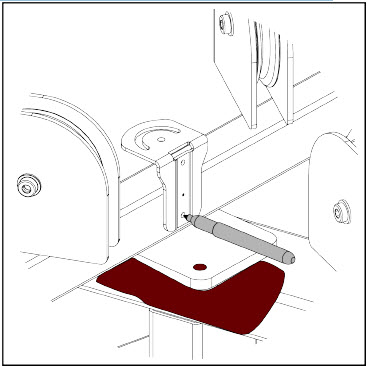

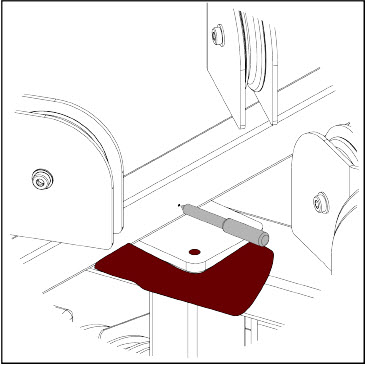

9. Uzmite držač uređaja iz sklopa držača uređaja i s savijenim krajem okrenutim prema van, centrirajte ga na ploču za montažu upravljača, neposredno iznad zavara, zatim označite donju rupu na poprečnoj šipki.
10. Koristite udarni alat i čekić kako biste napravili udubljenje na poprečnoj šipki upravljača na označenom području.
11. Upozorenje: Koristite električnu bušilicu, ne udarni odvijač.

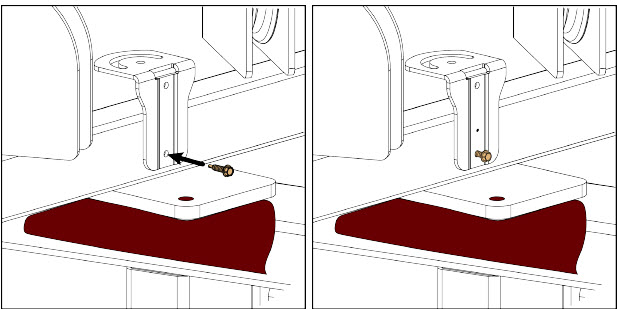

Postavite nosač za telefon natrag na mjesto, zatim koristite ¼" utičnicu za labavo umetanje prvog #8-18 x3/4" samoreznog vijka u donju rupu.

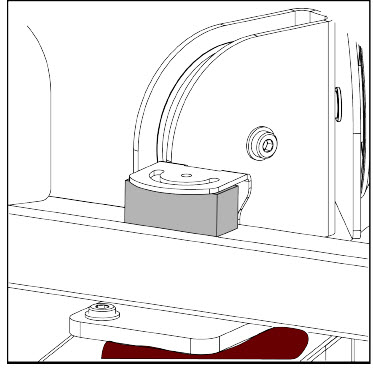

12. Postavite distancer (npr. drveni blok) približno 2,5" x 1" ispod savijenog kraja nosača za telefon kako je prikazano kako biste držali nosač ravnim.
13. Upozorenje: Koristite električnu bušilicu, ne udarni odvijač.

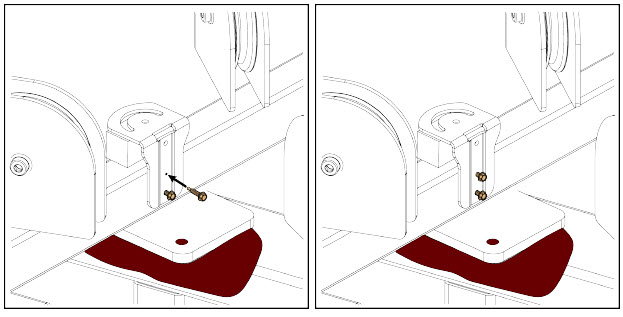

Koristite ¼" utičnicu za labavo umetanje drugog #8-18 x3/4" samoreznog vijka u drugu rupu.

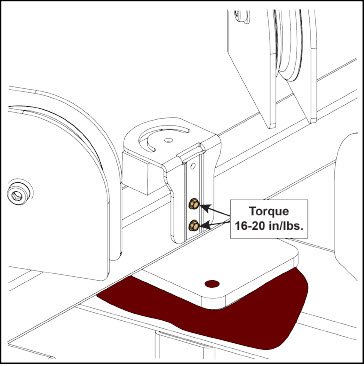

14. Pažnja: Zategnite vijke na 16-20 in/lbs.
Zategnite oba vijka i zategnite na 16-20 in/lbs.
Napomena: Koristite ručni usisavač za čišćenje i uklanjanje metalnih ostataka.

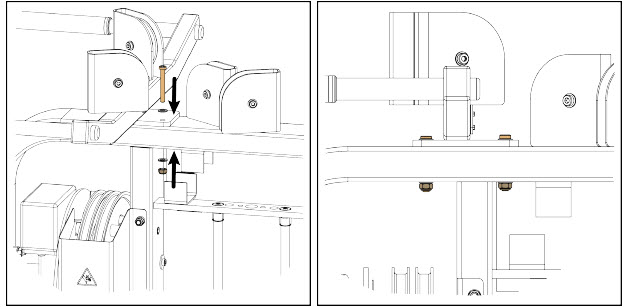

15. Pažljivo vratite zavareni dio upravljača, uklonite krpe i umetnite vijak s uklonjenom maticom iz koraka 8, zatim koristite 7mm šesterokutni nastavak i 17mm ključ za zatezanje prednjeg i stražnjeg vijka.

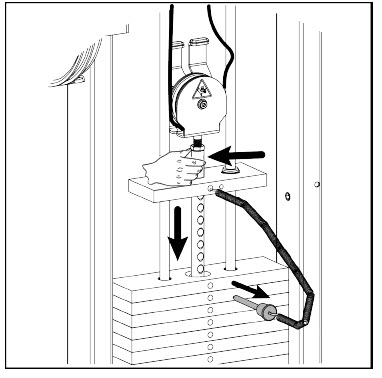

16. Uzmite selektorsku šipku i uklonite selektorski klin iz stoga utega, zatim polako spustite gornju ploču na stog i ponovno umetnite selektorski klin.
17. Instalacija držača uređaja je dovršena
Pogledajte sljedeći članak Life Fitness Connect System Kit Hammer Strength Device Holder, Main Unit, Reflective Card, and Puck Installation Instructions za instalaciju preostale glavne jedinice, reflektirajuće kartice i diska.
