Ez a cikk mesterséges intelligencia segítségével automatikusan lett lefordítva angolról. Mivel a mesterséges intelligencia által generált fordítások hibákat tartalmazhatnak, az eredeti angol szöveg elsőbbséget élvez az esetleges eltérések esetén.
Tartalomjegyzék
- Eszköztartó összeszerelése
- Insignia szétszerelése
- Eszköztartó telepítése
- Főegység, fényvisszaverő kártya telepítése
- Puck telepítése
- Insignia újraösszeszerelése
Készlet összetevők

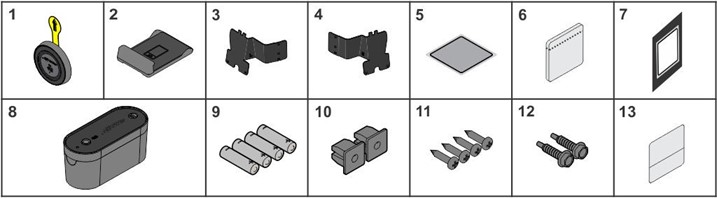

Insignia és Axiom eszköztartó készlet összetevők
| Tétel | Leírás | Menny. |
| 1 | Puck | 1 |
| 2 | Eszköztartó polc | 1 |
| 3 | Bal konzol | 1 |
| 4 | Jobb konzol | 1 |
| 5 | Fényvisszaverő kártya | 1 |
| 6 | Alkoholos törlőkendők (3 csomag) | 1 |
| 7 | Ismétlésszámláló fedél | 1 |
| 8 | Főegység | 1 |
| 9 | AA elem | 4 |
| 10 | Grommet | 2 |
| 11 | 8 X 3/4 PHL PAN csavar | 4 |
| 12 | 8-18 X 3/4 önmetsző csavar | 2 |
| 13 | Sorozatszám címke | 1 |
Szükséges eszközök
- Középpont lyukasztó
- Mérőszalag
- Kalapács vagy ütésálló kalapács
- Vezeték nélküli fúró
- ¼" dugókulcs
- Vízszintező
- Porszívó
- Racsni
- M10 racsnis kulcs
- M5 imbusz hex bit
- Finom hegyű marker
- 7 mm imbusz hex bit
- Törlőkendők (vezetőrúd karbantartás)
- Latex vagy nitril kesztyű (vezetőrúd karbantartás)
- 3:1 olaj (vezetőrúd karbantartás)
- Lítium zsír (vezetőrúd karbantartás)
Eszköztartó összeszerelése
Insignia eszköztartó helyek
| Insignia Modell | Leírás | Eszköztartó pozíciója |
| SS-AB | Has | Bal |
| SS-ABD | Has Előrehaladott | Bal |
| SS-ADC | Segített Dip Chin | Bal |
| SS-BC | Bicepsz Hajlítás | Bal |
| SS-BCD | Bicepsz Hajlítás Függő | Bal kívül (lásd illusztráció) |
| SS-BE | Hát Nyújtás | Bal |
| SS-CE | Vádli Nyújtás | Bal |
| SS-CP | Mell Nyomás | Bal |
| SS-CPX | Mell Nyomás Kettős Tengely | Bal |
| SS-FLY | Fly | Bal |
| SS-GL | Glute | Jobb |
| SS-GLD | Glute Híd | Bal |
| SS-HAA | Csípő Ad-Ab | Bal |
| SS-HAB | Csípő Abdukció | Bal |
| SS-HAD | Csípő Addukció | Bal |
| SS-LC | Láb Hajlítás | Bal |
| SS-LE | Láb Nyújtás | Bal |
| SS-LP | Láb Nyomás | Bal |
| SS-LR | Oldalsó Emelés | Jobb |
| SS-PD | Lehúzás | Jobb |
| SS-PDX | Lehúzás Kettős Tengely | Jobb |
| SS-PEC | Pectoralis Fly | Jobb |
| SS-RW | Evezés | Jobb |
| SS-SLC | Ülő Láb Hajlítás | Bal |
| SS-SLP | Ülő Láb Nyomás | Bal |
| SS-SP | Váll Nyomás | Bal |
| SS-TE | Tricepsz Nyújtás | Bal kívül (lásd illusztráció) |
| SS-TP | Tricepsz Nyomás | Bal |
| SS-TR | Törzs Forgatás | Jobb |
1. Válassza ki a konzolt, bal vagy jobb, amelyre az eszköztartót telepíteni kell; dobja el a nem használt konzolt. MEGJEGYZÉS: Keresse a 'L' (Bal) és 'R' (Jobb) kivágást a konzolokon.
| Elem | Leírás | Menny. |
| 1 | Bal Konzol | 1 |
| 2 | Jobb Konzol | 1 |

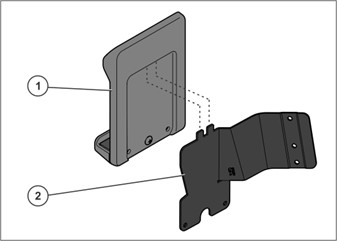

2. Helyezze be a konzol füleit az eszköztartó polc hátuljába.
| Elem | Leírás | Menny. |
| 1 | Eszköztartó polc | 1 |
| 2 | Tartókonzol (jobb) | 1 |
3. Helyezze be a 8 X 3/4 PHL PAN csavarokat, és húzza meg 16-20 in-lbs (1.8-2.2 Nm) nyomatékkal.
| Elem | Leírás | Menny. |
| 1 | Eszköztartó | 1 |
| 2 | 8 X 3/4 PHL PAN csavarok | 2 |
Eszköztartó rögzítési helyek

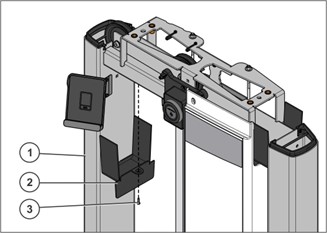

Az eszköztartó rögzítésére két módszer létezik: belül és kívül.
Belső rögzítés
Az eszköztartó a torony belsejében van rögzítve.

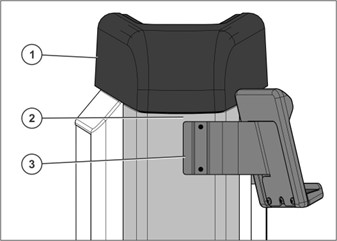

Külső rögzítés
Az eszköztartó a torony külső oldalán van rögzítve (SS-BCD és SS-TE)
| Elem | Leírás | Menny. |
| 1 | Torony fedél | 1 |
| 2 | Torony keret | 1 |
| 3 | Eszköztartó | 1 |
Insignia szétszerelése
1. Rendelje meg a merev sablont, cikkszám: 1019762-0001, vagy használja a sablont. (Frissítse a sablont bal és jobb oldalra) Állítsa a nyomtatót 8-1/2" x 11" méretre az 1:1 arány eléréséhez. Ellenőrizze a méreteket, és szükség esetén állítsa újra. Vágja ki a szaggatott vonal mentén.
2. Emelje fel és távolítsa el a torony fedél tálcát a torony fedélről.
| Elem | Leírás | Menny. |
| 1 | Torony fedél tálca | 1 |
| 2 | Torony fedél | 1 |
3. Lazítsa meg és távolítsa el a rögzítőelemeket és a torony fedelét.
| Elem | Leírás | Menny. |
| 1 | M10 X 1.5 25mm csavar | 4 |
| 2 | 3/8 lapos alátét | 4 |
| 3 | Torony fedél | 1 |
4. Attól függően, hogy melyik oldalra kerül az eszköztartó, lazítsa meg és távolítsa el a csavart az elülső burkolatról.
| Elem | Leírás | Menny. |
| 1 | Elülső burkolat | 1 |
| 2 | M8 X 3/4 gömbfejű csavar | 1 |
5. Óvatosan emelje fel és távolítsa el az elülső burkolatot, ügyelve arra, hogy a burkolat extrudálása továbbra is rögzítve maradjon.
| Elem | Leírás | Menny. |
| 1 | Torony | 1 |
| 2 | Elülső burkolat | 1 |
| 3 | Burkolat extrudálás | 1 |
6. Távolítsa el az M8 X 3/4 gömbfejű csavart és a burkolat betétet a toronyból.
| Elem | Leírás | Menny. |
| 1 | Torony | 1 |
| 2 | Burkolat betét | 1 |
| 3 | M8 X 3/4 gömbfejű csavar | 1 |
Insignia eszköztartó telepítése

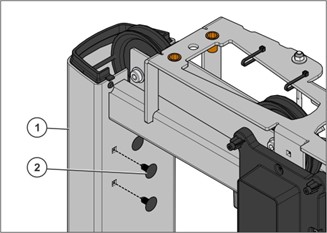

7. Azokat az egységeket, amelyeket 2021. szeptember 1. után gyártottak, távolítsa el a két lyukdugót a torony négyzetes kivágott lyukaiból, és hagyja ki a következő három lépést.
| Tétel | Leírás | Menny. |
| 1 | Torony | 1 |
| 2 | Lyukdugó | 2 |

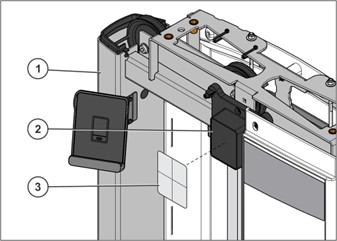

8. Azokon az egységeken, amelyeket 2021. szeptember 1. előtt gyártottak, és amelyek nem rendelkeznek négyzet alakú lyukakkal, helyezze a sablont szorosan a torony keresztcsövéhez.
| Tétel | Leírás | Menny. |
| 1 | Torony | 1 |
| 2 | Sablon | 1 |

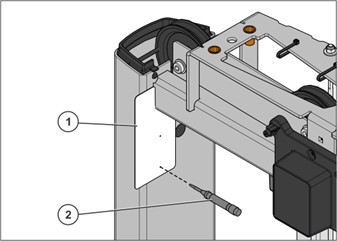

9. Azokon az egységeken, amelyeket 2021. szeptember 1. előtt gyártottak, használjon középpont-ütőt csak az alsó sablon lyukjelölésénél, hogy pontosan meghatározza az eszköztartó helyét.
| Tétel | Leírás | Menny. |
| 1 | Sablon | 1 |
| 2 | Középpont-ütő | 1 |
Fontos! Használjon elektromos fúrót, ne ütvecsavarozót a 10-13. lépéshez

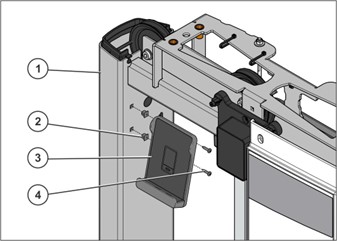

10. Azokon az egységeken, amelyeket 2021. szeptember 1. előtt gyártottak, kezdje el az egyik önmetsző csavart az alsó középpont-ütő jelölésnél, hogy rögzítse az eszköztartót - ne húzza meg teljesen.

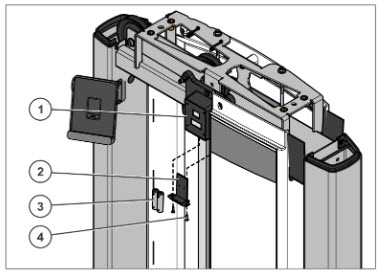

11. Igazítsa az eszköztartót vízszintes helyzetbe, majd használja a középpont-ütőt az eszköztartó felső lyukánál. Használja a másik önmetsző csavart az eszköztartó rögzítéséhez a középpont-ütő jelölésnél. Húzza meg 16-20 in-lbs (1.8-2.2 Nm) erővel. Ne húzza túl
12. Térjen vissza, és húzza meg az alsó önmetsző csavart 16-20 in-lbs (1.8-2.2 Nm) erővel. Ne húzza túl

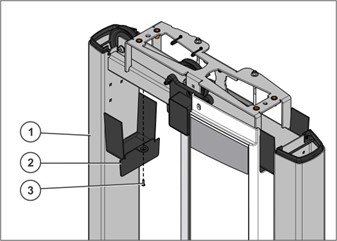

| Tétel | Leírás | Menny. |
| 1 | Torony | 1 |
| 2 | Eszköztartó | 1 |
| 3 | 8-18 X 3/4 önmetsző csavar | 2 |

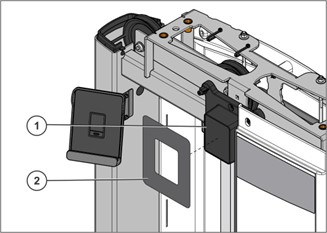

13. Azokon az egységeken, amelyeket 2021. szeptember 1. után gyártottak, használja a gumigyűrűket és a 8 X 3/4 PHL PAN csavarokat az eszköztartó rögzítéséhez. Húzza meg 16-20 in-lbs (1.8-2.2 Nm) erővel. Ne húzza túl
| Tétel | Leírás | Menny. |
| 1 | Torony | 1 |
| 2 | Gumigyűrű | 2 |
| 3 | Eszköztartó | 1 |
| 4 | 8 X 3/4 PHL PAN csavar | 2 |

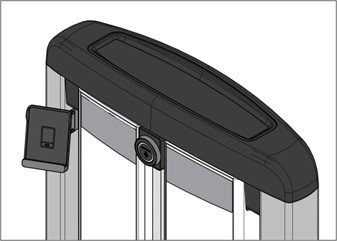

Eszköztartó telepítése kész
Főegység telepítése

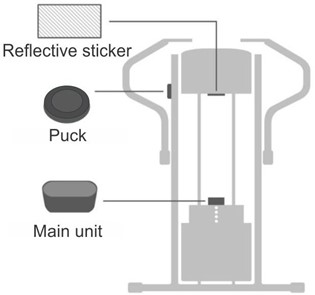

A főegység egy súlyzós gépeken használt koronggal együtt működik, amely súlyzósorral van felszerelve. A főegységet a súlyzósor felső lapjára kell rögzíteni, szabad rálátással egy fényvisszaverő matricára, amely a főegység felett egy sík felületre van rögzítve. A fényvisszaverő matrica kötelezően rögzítendő egy megfelelő területre a gépen belül, szabad rálátással a főegységre. Az optikai érzékelőnek egyenes vonalban kell mozognia a súlyzósorral együtt a fényvisszaverő matrica irányába. Szabad látómezőnek kell lennie, körülbelül +/- 10 fokos szögben az érzékelőtől a fényvisszaverő matricáig. A főegység legalacsonyabb pozíciója és a felső fényvisszaverő kártya közötti maximális távolság 160 cm/63 hüvelyk.
Használja az LF Assist alkalmazást
A Life Fitness tervezője hozzáférést biztosított az Ön számára ahhoz a létesítményhez, ahol telepítést végez. Ha nem látja a létesítményt, vegye fel a kapcsolatot a tervezővel. Ők szinte valós időben hozzáadhatják az Ön fiókját. Ha frissíteni szeretné a listát a változtatások után, kattintson a jobb felső sarokban lévő három pontra, majd kattintson az edzőtermek újratöltésére.

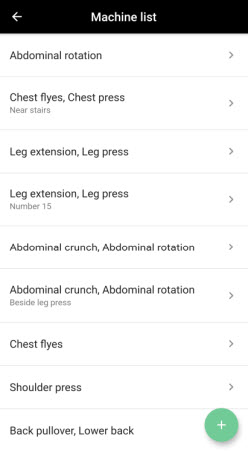

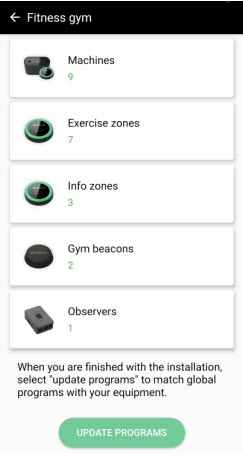

1. Nyomja meg a gépek fület a helyszín áttekintésében.
2. Nyomja meg a „+” gombot a gépek áttekintésében.

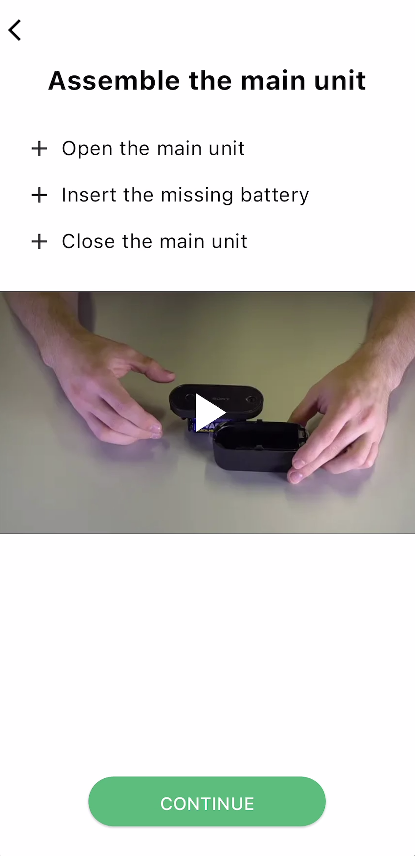

3. Nyissa ki a főegységet úgy, hogy megnyomja a tetejét, és kissé lefelé tolja (a zármechanizmus kioldásához), majd előre csúsztatja (hosszában). Csúsztassa le a tetejét, és emelje ki a házból. A fehér címke az akkumulátorcsomag mellett található az egyik oldalon. Megjegyzés: helyezzen be egy akkumulátort a csomagból, Az egység működéséhez mind a négy akkumulátort megfelelően be kell szerelni.
4. Csúsztassa le a tetejét, és emelje ki a tokból. Helyezzen be AA elemeket, ügyelve arra, hogy mind a 4 elem helyesen legyen behelyezve. (A főegység alvó üzemmódban van, amikor mozdulatlan. A főegység megrázása felébreszti. Amikor az egység ébren van, egy zöld LED fény villog minden 3. másodpercben, kibocsátva a MAC-címét. 3 másodpercnyi aktivitás nélkül visszatér alvó üzemmódba.)
5. Tisztítsa meg a súlytorony tetejét alkoholos törlőkendővel. Várjon néhány percet, amíg az izopropil-alkohol teljesen megszárad. Ügyeljen arra, hogy a főegységet a felső lemezre helyezze. A torony típusától függően ez különböző helyeken lehet. A Life Fitness mérnöki csapata igazolta, hogy a főegység illeszkedik a támogatott termékvonalak felső fejlemezére. A súlytorony felületét alaposan meg kell tisztítani puha kendővel és 95%-nál nagyobb koncentrációjú izopropil-alkohollal (más néven izopropil, izopropanol vagy 2-propanol), mielőtt a főegységet a felületre szerelné.

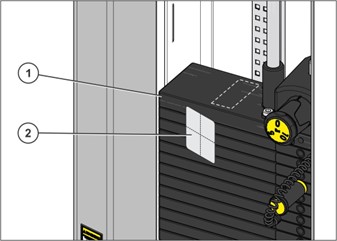

| Tétel | Leírás | Menny. |
| 1 | Súlytorony | 1 |
| 2 | Alkoholos törlőkendő | 1 |
6. Távolítsa el a védőfóliát a főegységről, szerelje fel a főegységet úgy, hogy az elemtartó ajtó/felső fedél a húzótüske felé nyíljon - nyomja rá és rögzítse a súlytoronyra, közvetlenül a fényvisszaverő kártya alatt. A főegység védő műanyag borítással van ellátva, amelyet a telepítés után el kell távolítani. Az érzékelő ablaka tiszta és pormentes legyen. Ha piszkos, puha kendővel tisztítható. Megjegyzés: Bár az egység előre fel van szerelve tépőzáras szalaggal, javasoljuk, hogy az elemek cseréjekor ne távolítsa el a főegységet a felső lemezről, hanem nyissa ki az elemtartó ajtót/felső fedelet.
| Tétel | Leírás | Menny. |
| 1 | Főegység | 1 |
| 2 | Súlytorony | 1 |
7. Erősítse meg a főegység összeszerelését
Főegység telepítése befejezve
Fényvisszaverő kártya telepítése

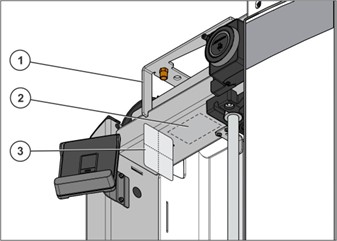

A főegység a súlytorony felső lemezére van szerelve, szabad rálátással egy fényvisszaverő matricára, amely a főegység feletti sík felületre van rögzítve. A fényvisszaverő matrica kötelezően rögzítendő a gép egy megfelelő területére, amely szabad rálátással rendelkezik a főegységre. Az optikai érzékelőnek egyenes vonalban kell mozognia a súlytoronnyal a fényvisszaverő matrica felé. Szabad látómezőnek kell lennie, körülbelül +/- 10 fokos szögben az érzékelőtől a fényvisszaverő matricáig. A főegység legalacsonyabb helyzete és a fényvisszaverő kártya legfelső helyzete közötti maximális távolság 160 cm/63 hüvelyk. A főegységgel szállított fényvisszaverő matricát kell használni; más fényvisszaverő kártya nem engedélyezett.

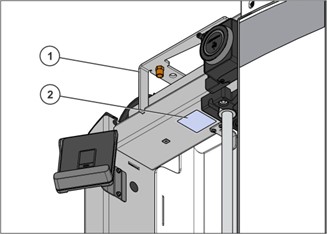

1. Tisztítsa meg a torony keresztcsőjének alját alkoholos törlőkendővel. Várjon néhány percet, amíg az izopropil-alkohol teljesen megszárad. A fényvisszaverő matricát sík felületre kell rögzíteni, amely merőleges az érzékelő optikai tengelyére, ahogy az ábrán látható. A felületet előzetesen izopropil-alkohollal (más néven izopropil, izopropanol vagy 2-propanol) és puha kendővel kell megtisztítani.
| Tétel | Leírás | Menny. |
| 1 | Torony | 1 |
| 2 | Tisztítandó terület | 1 |
| 3 | Alkoholos törlőkendő | 1 |

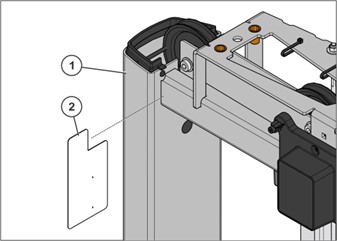

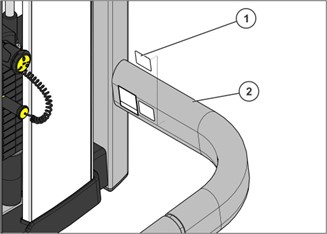

2. Távolítsa el a védőfóliát, és rögzítse a fényvisszaverő kártyát a torony keresztcsőjének aljára.
| Tétel | Leírás | Menny. |
| 1 | Torony | 1 |
| 2 | Fényvisszaverő kártya | 1 |
Használja az LF Assist alkalmazást

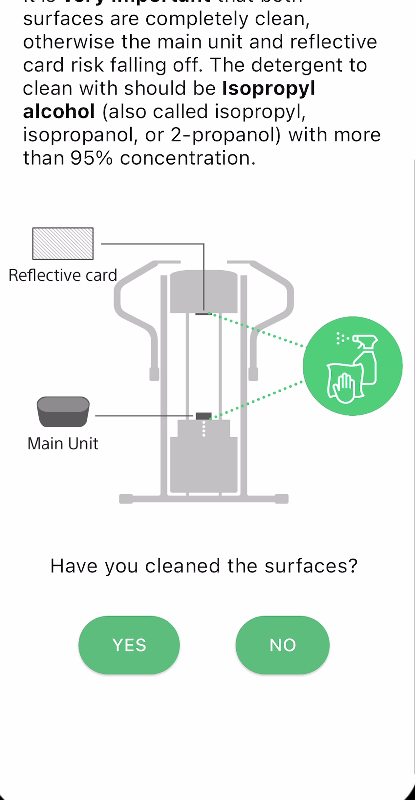

3. Erősítse meg a súlytorony tetejének és a toronynak a tisztítását, ahol a fényvisszaverő kártyát elhelyezte

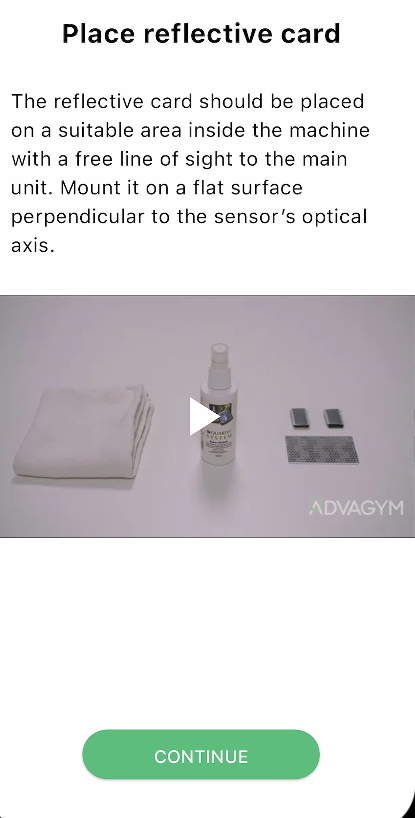

4. Erősítse meg a fényvisszaverő kártya elhelyezését

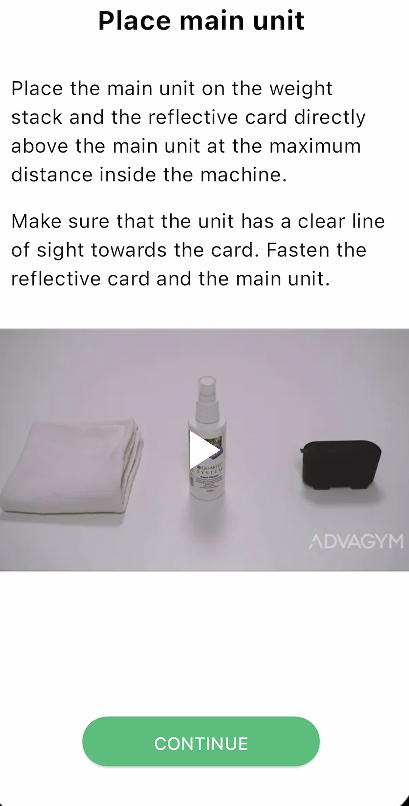

5. Erősítse meg a főegység elhelyezését

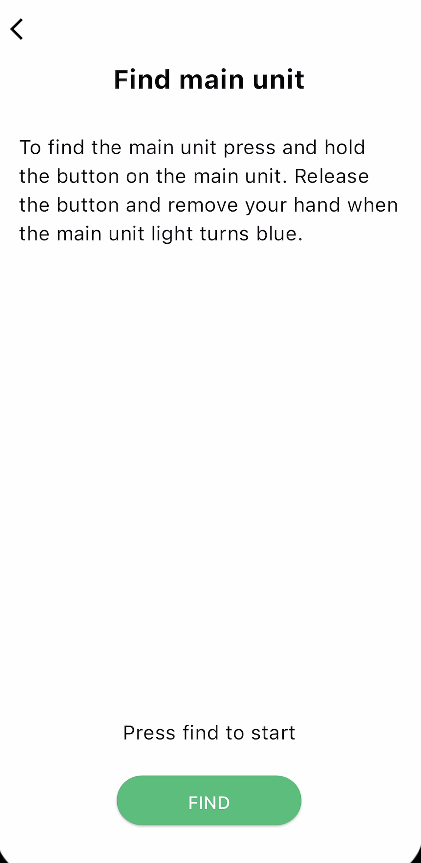

6. Kövesse az alkalmazás utasításait a főegység párosítási módba állításához. Nyomja meg a Keresés gombot
7. Az alkalmazás most keresi a főegységet és méri annak jeleit.
8. Ellenőrizze, hogy a főegység és a visszaverő kártya közötti távolság nagyjából megegyezik-e az alkalmazásban megadott értékkel.

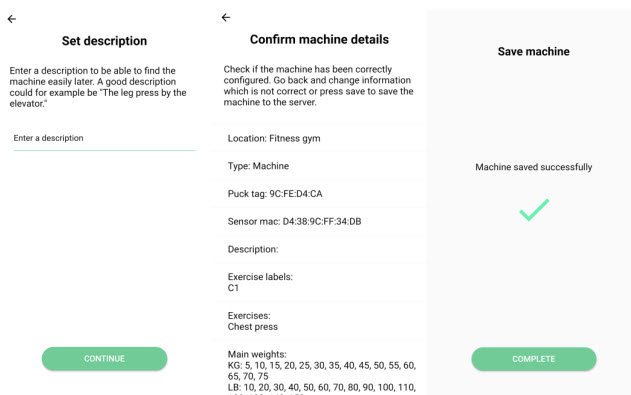

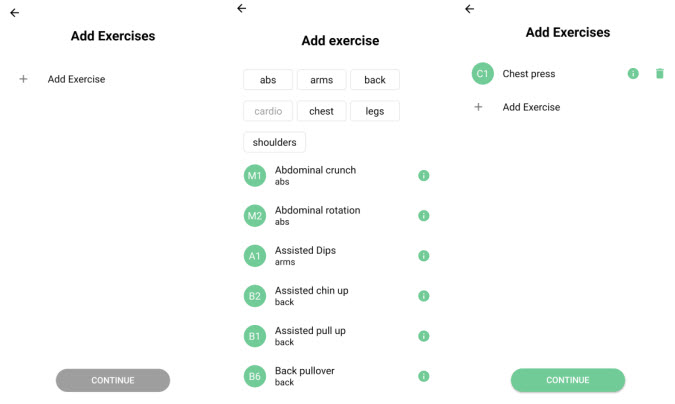

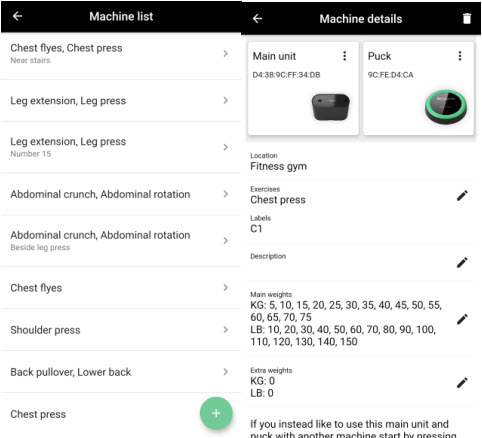

9. Nyomja meg az Gyakorlatok hozzáadása gombot egy gyakorlat hozzáadásához, vagy a gyakorlatok másolása gombot egy már meglévő gyakorlat másolásához az edzőterem helyszínéről. Válassza ki az aktuális géphez tartozó gépi gyakorlatot a név megnyomásával. (Nyomja meg az információ gombot, hogy megtekintsen egy oktatóvideót a gyakorlatról)
10. Ismételje meg a 9. lépést további gépi gyakorlatok hozzáadásához, mint például a mellkas repülés/hátsó delt, csípő addukció/csípő abdukció, segített dip/chin vagy nyomja meg a kész gombot a folytatáshoz.

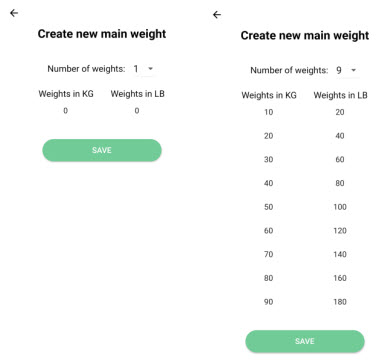

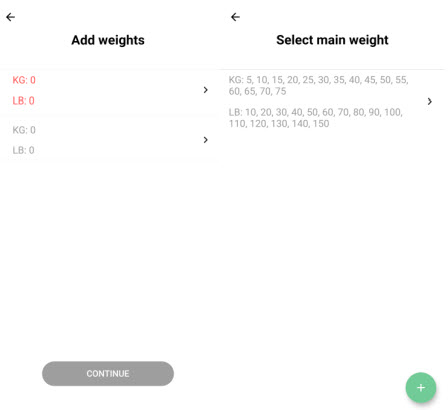

11. Válassza ki a fő súlyokat a felső súlyoszlop megnyomásával.
Válassza ki a fő súlyoszlopot a súlyoszlopok listájából, vagy hozzon létre egy újat a “+” gomb megnyomásával. (Ha ez az első gép, amelyet az edzőterem helyszínén telepítenek, a lista üres lesz)
Ha a gép fő súlyoszlopa nem szerepel a listában, hozzon létre egy újat az alábbi lépések követésével:
Adja meg a súlyoszlopon lévő súlyok számát.
Adja hozzá a súlyoszlop első és második értékét.
Egy „intelligens hozzáadás” megoldás kitölti a lista többi részét az utolsó súlypár azonos delta súlyával. Erősítse meg, hogy az értékek helyesek. Ha nem, javítsa ki az értékeket kézzel a súlyoszlop tetejétől az aljáig. Nyomja meg a mentés gombot.
Ha a gépnek van egy növekményes súlya „extra súly”:
Válassza ki az extra súlyt az alsó súlyoszlop megnyomásával.
Válassza ki az extra súlyoszlopot a súlyoszlopok listájából, vagy hozzon létre egy újat a “+” gomb megnyomásával. (Ha ez az első gép, amelyet az oldalon telepítenek, a lista üres lesz)
Ha a gép növekményes súly „extra súly” oszlopa nem szerepel a listában, hozzon létre egy újat az alábbi
lépések követésével:
Adja meg a súlyoszlopon lévő oszlopok számát.
Adja hozzá a súlyoszlop első és második értékét.
Egy „intelligens hozzáadás” megoldás kitölti a lista többi részét, ugyanúgy, mint a főegység oszlop esetében. Erősítse meg, hogy minden érték helyes. Gyors ellenőrzési mód, ha megnézi, hogy az oszlop alján lévő legnehezebb szám megegyezik-e az alkalmazás alján lévő számmal. Ha nem, javítsa ki az értékeket kézzel a súlyoszlop tetejétől az aljáig. Nyomja meg a mentés gombot.
Puck telepítése
Insignia Puck helyek
| Insignia Modell | Leírás | Puck helye L-Trim: Zöld | Puck helye S-Trim: Piros |
| SS-AB | Hasizom | Középen | Bal |
| SS-ABD | Hasizom Fejlett | Középen | Bal |
| SS-ADC | Segített Dip Chin | Középen | Bal |
| SS-BC | Bicepsz Hajlítás | Középen | Bal |
| SS-BCD | Bicepsz Hajlítás Függő | Középen | Bal |
| SS-BE | Hát Nyújtás | Középen | Bal |
| SS-CE | Vádli Nyújtás | Középen | Bal |
| SS-CP | Mellkas Nyomás | Középen | Bal |
| SS-CPX | Mellkas Nyomás Kettős Tengely | Középen | Bal |
| SS-FLY | Repülés | Középen | Jobb |
| SS-GL | Farizom | Középen | Jobb |
| SS-GLD | Farizom Híd | Középen | Jobb |
| SS-HAA | Csípő Ad-Ab | Középen | Jobb |
| SS-HAB | Csípő Abdukció | Középen | Jobb |
| SS-HAD | Csípő Addukció | Középen | Jobb |
| SS-LC | Láb Hajlítás | Középen | Bal |
| SS-LE | Láb Nyújtás | Középen | Bal |
| SS-LP | Láb Nyomás | Középen | Bal |
| SS-LR | Oldalsó Emelés | Középen | Bal |
| SS-PD | Lehúzás | Középen | Jobb |
| SS-PDX | Lehúzás Kettős Tengely | Középen | Jobb |
| SS-PEC | Mellizom Repülés | Középen | Jobb |
| SS-RW | Evezés | Középen | Jobb |
| SS-SLC | Ülő Láb Hajlítás | Középen | Bal |
| SS-SLP | Ülő Láb Nyomás | Középen | Bal |
| SS-SP | Váll Nyomás | Középen | Bal |
| SS-TE | Tricepsz Nyújtás | Középen | Bal |
| SS-TP | Tricepsz Nyomás | Középen | Bal |
| SS-TR | Törzs Forgatás | Középen | Jobb |
Puck telepítése a gépre
1. Tisztítsa meg a torony ismétlésszámlálóját alkoholos kendővel. Győződjön meg róla, hogy vár néhány percet, amíg az izopropil-alkohol teljesen megszárad.
| Elem | Leírás | Mennyiség |
| 1 | Torony | 1 |
| 2 | Ismétlésszámláló | 1 |
| 3 | Alkoholos kendő | 1 |
Használjon Philips fejű csavarhúzót, hogy eltávolítsa a két akkumulátortartó tálca csavarját. Távolítsa el az akkumulátorokat a meglévő ismétlésszámlálóból. Csúsztassa az akkumulátortartó tálcát az ismétlésszámlálóba, és húzza meg a csavarokat 16-20 in-lbs (1.8-2.2Nm) erővel.
| Tétel | Leírás | Menny. |
| 1 | Ismétlésszámláló | 1 |
| 2 | Akkumulátor tartó tálca | 1 |
| 3 | AA elem | 2 |
| 4 | Csavar, 8 X 3/4 DIN PHL AB ST ZB | 2 |
Óvatosan helyezze az ismétlésszámláló fedelét az ismétlésszámlálóra.
| Tétel | Leírás | Menny. |
| 1 | Ismétlésszámláló | 1 |
| 2 | Ismétlésszámláló fedél | 1 |
3. Távolítsa el a védőréteget a korongról, majd óvatosan helyezze középre, és rögzítse az ismétlésszámlálóra.
| Tétel | Leírás | Menny. |
| 1 | Ismétlésszámláló | 1 |
| 2 | Korong | 1 |

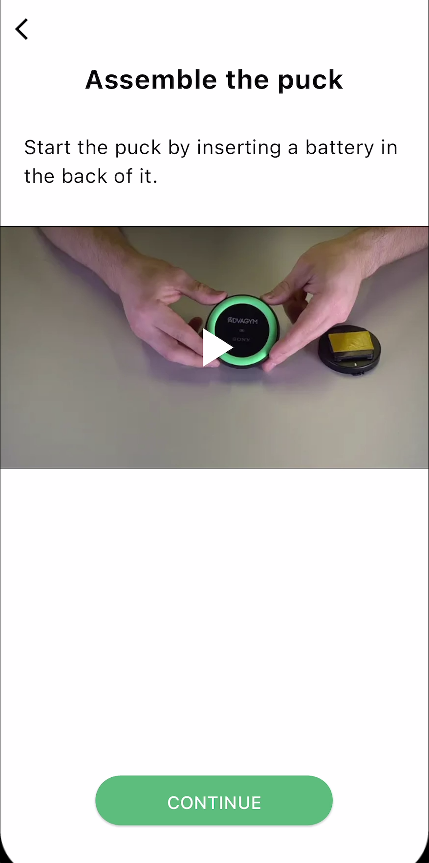

4. Távolítsa el a szigetelést a korong bekapcsolásához
A CR2450 elem előre telepítve van. Az elem aktiválásához óvatosan távolítsa el a sárgával kiemelt szigetelő szalagot. Ha a szalagot túl erősen húzza ki, az elem elmozdulhat. A korong fénye kék színben fel kell, hogy villanjon, mielőtt kikapcsol. Ha ki kell nyitnia a korongot, kövesse az alábbi utasításokat.
Megjegyzés: Ha az elem (CR2450) cserére szorul, távolítsa el a régi elemet.
Az új elem telepítéséhez csúsztassa az elemet a nyílásba úgy, hogy a pozitív oldal felfelé nézzen.
A korong bezárásához keresse meg a nyilat a hátsó részen. A nyíl a zárófülre kell, hogy mutasson. Fordítsa a hátsó részt jobbra, amíg kattanást nem hall.
Használja az LF Assist alkalmazást
5. Ellenőrizze, hogy az elem aktív-e

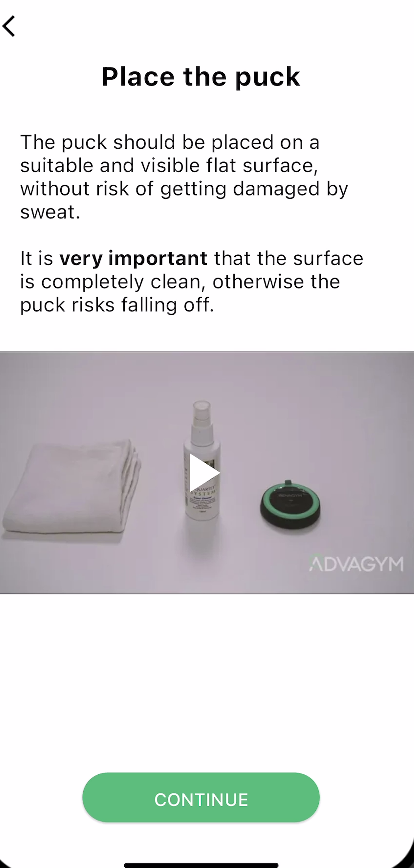

6. Ellenőrizze a korong elhelyezését

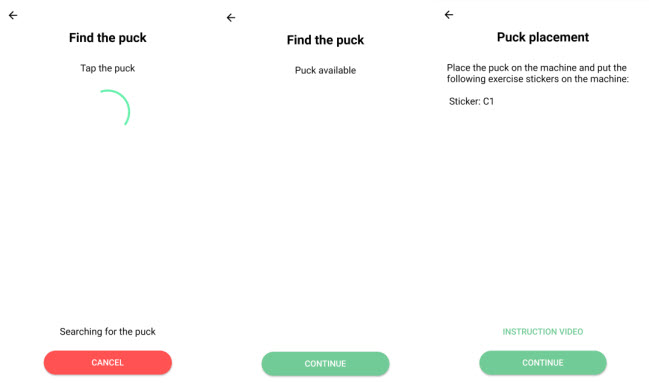

7. Azonosítsa a korongot az alkalmazásban található utasítások követésével.

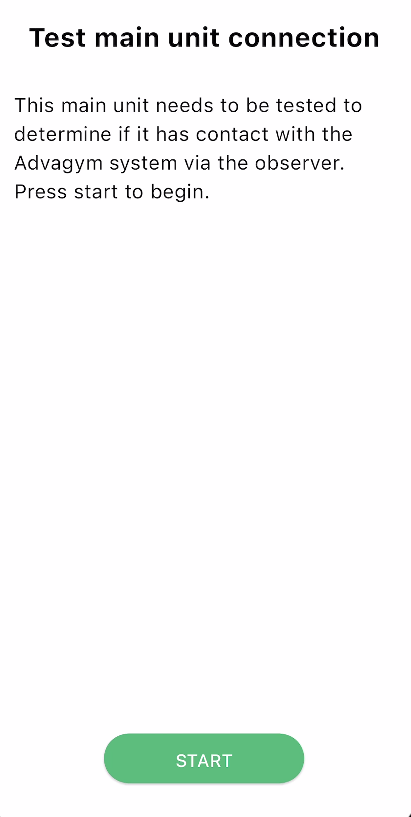

8. A teszt indításához nyomja meg és engedje el a főegységen található gombot, amíg a LED kék színűvé nem válik. Ez akár 3 percet is igénybe vehet. Ha sikeres, az azt jelenti, hogy a főegység kommunikálni tud a megfigyelővel.
- Ha nem sikeres, a tesztet még háromszor elvégezheti. Ha nem tudja telepíteni a főegységet, lépjen kapcsolatba az ügyfélszolgálattal. Lásd a következő cikket: Life Fitness ügyfélszolgálati elérhetőségek
- Ha az egység túl messze van a megfigyelőtől, az távolsági probléma lehet. Megjegyzés: további megfigyelőre lehet szükség, ha a lefedettség meghaladja a 328 négyzetláb területet.
Az Insignia újraösszeszerelése
1. Rögzítse a burkolat betétet a toronyra, és húzza meg 16-20 in-lbs (1.8-2.2 Nm) erővel.
| Tétel | Leírás | Menny. |
| 1 | Torony | 1 |
| 2 | Burkolat betét | 1 |
| 2 | M8 X 3/4 gömbfejű csavar | 1 |
2. A burkolat extrúziót rögzítve az elülső burkolathoz, óvatosan csúsztassa vissza az elülső burkolatot a helyére.
| Tétel | Leírás | Menny. |
| 1 | Torony | 1 |
| 2 | Elülső burkolat összeállítás | 1 |
3. Helyezze vissza az elülső burkolat csavarját, és húzza meg 1,8-2,2 Nm (16-20 in-lbs) nyomatékkal.
| Tétel | Leírás | Menny. |
| 1 | Elülső burkolat | 1 |
| 2 | M8 X 3/4 Pan Head csavar | 1 |
4. Helyezze vissza a szerelvényeket, a toronyfedőt, és húzza meg 10,8-13,5 Nm (8-10 ft-lbs) nyomatékkal.
| Tétel | Leírás | Menny. |
| 1 | M10 X 1.5 25mm csavar | 4 |
| 2 | 3/8 lapos alátét | 4 |
| 3 | Toronyfedő | 1 |
5. Nyomja vissza a toronyfedő tálcát a toronyfedőbe.
| Tétel | Leírás | Menny. |
| 1 | Toronyfedő tálca | 1 |
| 2 | Toronyfedő | 1 |
6. Keresse meg a meglévő sorozatszám címkét az egység főkeretén. Tisztítsa meg a területet, és helyezze fel a sorozatszám címkét arra az egységre, amelyre telepítik.
| Tétel | Leírás | Menny. |
| 1 | Sorozatszám címke | 1 |
| 2 | Főkeret | 1 |
Gép törlése, szerkesztése, cseréje
1. Nyomja meg a Gépek fület a webhely áttekintésében.
2. Válassza ki a módosítani kívánt gépet a Gépek áttekintésében.
3. Nyomja meg a ceruzát a módosítani kívánt információ mellett. Nyomja meg a pont menüt a főegység vagy a puck szerkesztéséhez, vagy nyomja meg a szemetes ikont a gép törléséhez.
Szerkesztés
1. Nyomja meg a ceruzát a gyakorlatok mellett, hogy hozzáadjon vagy eltávolítson gyakorlatokat.
2. Nyomja meg a pont menüt a puckon, hogy kicserélje a gyakorlat zóna puckot egy másik puckra.
3. Nyomja meg a ceruzát a leírás mellett, hogy módosítsa a gép leírását.
4. Nyomja meg a ceruzát a fő vagy kiegészítő súlyok "extra súlyok" mellett, hogy módosítsa a súlyokat.
Törlés
1. Nyomja meg a szemetes ikont, erősítse meg, és törölje a gépet. Ellenkező esetben nyomja meg a nem gombot.
Újratelepítés
Most, hogy az eszköz törölve lett a rendszerből, kövesse az alkalmazás telepítési folyamatát a puck és a főegység újrakonfigurálásához
További információért lásd a következő cikket: Life Fitness Connect System Kit Strength telepítési utasítások
