Catatan: Saat mengganti konsol pada SCIFIT StepOne Stepper, pastikan untuk menggunakan kembali bagian braket konsol A5044 dan empat sekrup bagian 91218 pada konsol pengganti yang ditunjukkan di Langkah 3 . Braket konsol dan sekrup perlu dipesan secara terpisah di Toko Suku Cadang LF untuk pesanan konsol Out of Box.

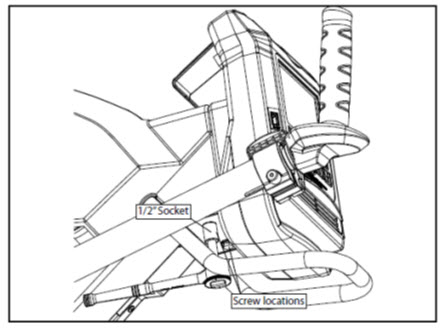

Langkah 1:
Gunakan soket 1/2" untuk melepas dua baut flensa 5/16-18 x 1/2" bagian 19651 yang mengamankan braket konsol ke rangka

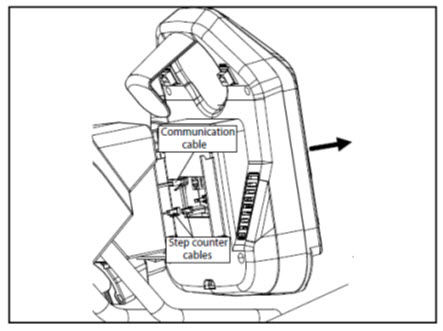

Langkah 2:
Tarik konsol dengan hati-hati dari rangka, lalu lepaskan kabel
Komunikasi
dan kabel
Penghitung Langkah Tengah
dari konsol

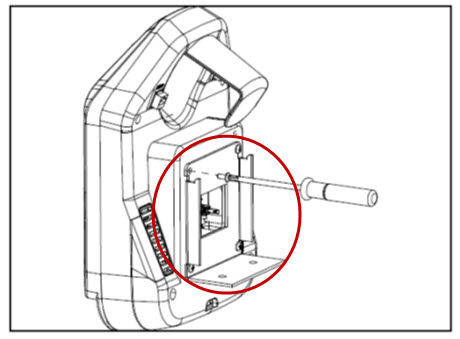

Langkah 3
Gunakan obeng phillips untuk melepas empat sekrup M5 x 12mm bagian
91218
yang mengamankan Braket Konsol StepOne bagian
A5044
ke konsol, lalu lepaskan braket tersebut.
