Bersihkan poros pelat penahan dengan kain bersih.

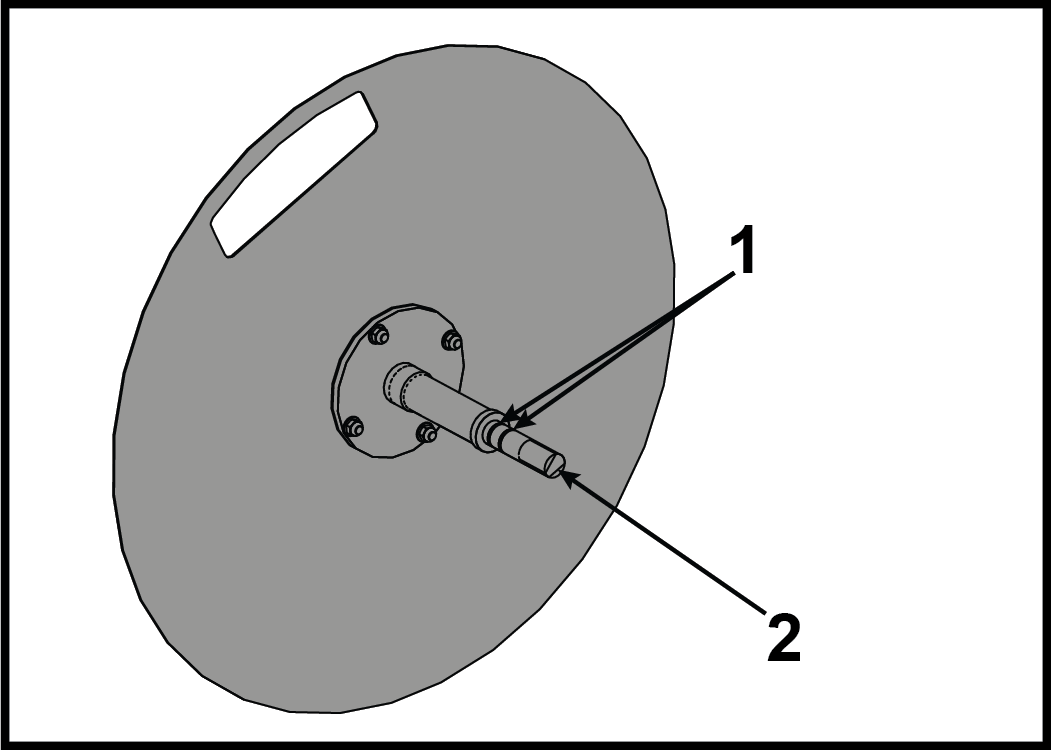

Item Deskripsi Jumlah 1 O-ring 2 2 Poros pelat penahan 1 - Pasang dua O-ring pada poros pelat penahan.
- Oleskan silikon ke bagian dalam lubang pemasangan tangki menggunakan kuas silikon.
-

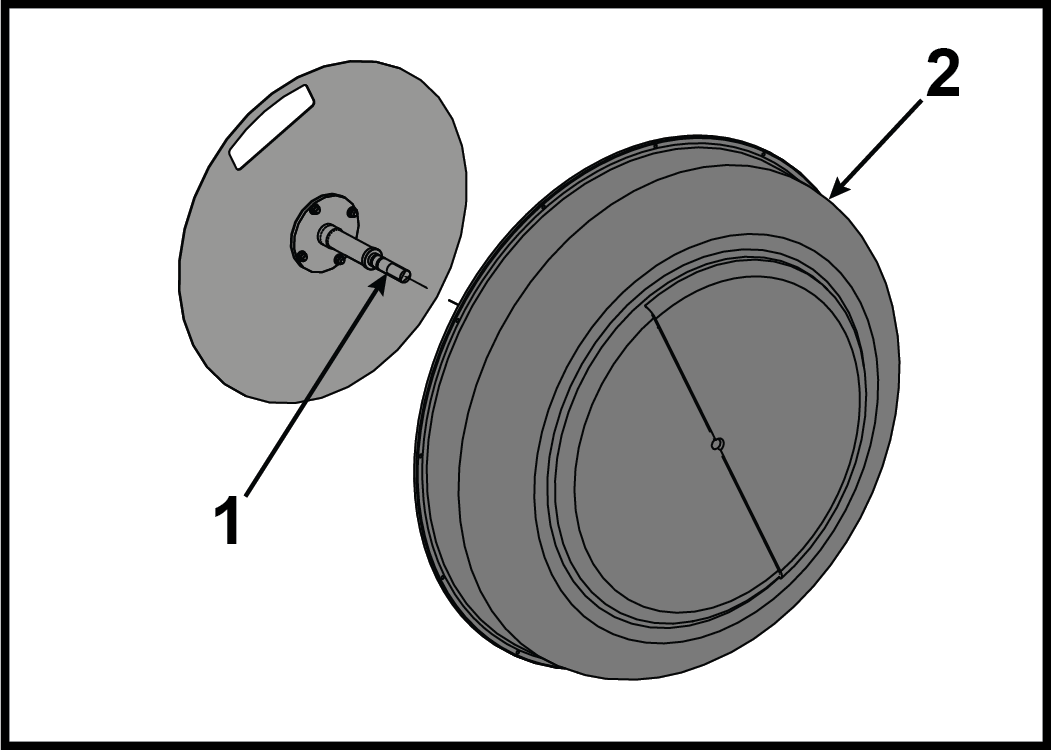

Pasang poros pelat penahan ke penutup tangki.
Item Deskripsi Jumlah 1 Poros pelat penahan 1 2 Penutup tangki 1 -

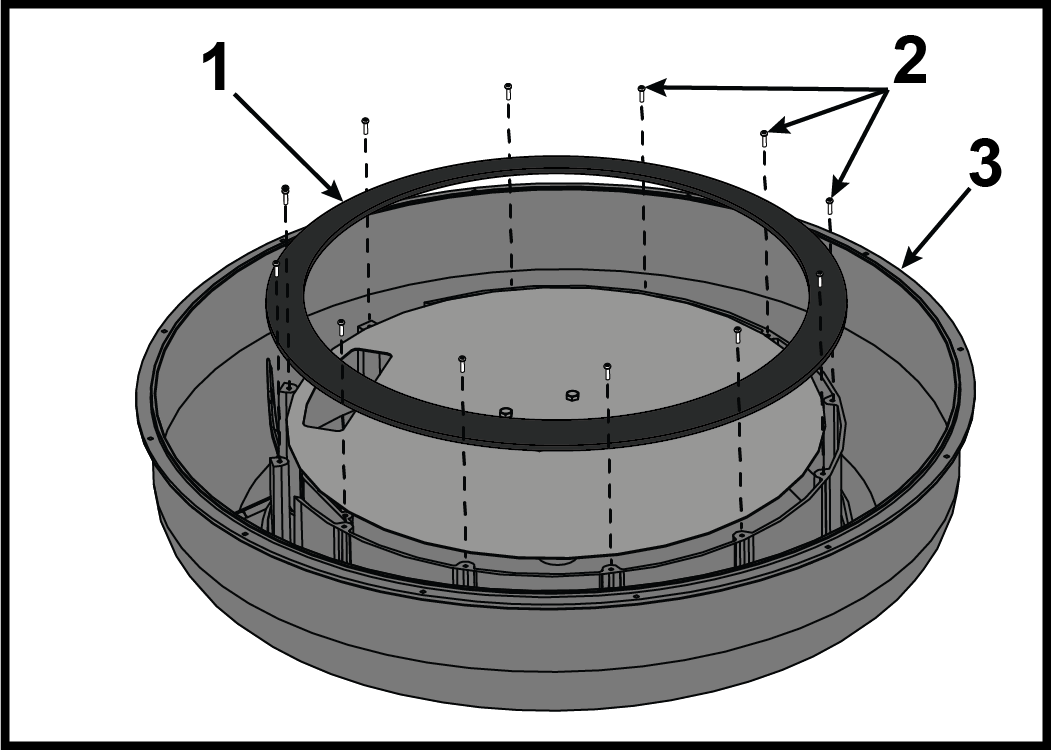

Pasang dua belas baut yang mengamankan cincin tangki menggunakan obeng Phillips, tetapi jangan kencangkan sepenuhnya.
Item Deskripsi Jumlah 1 Cincin tangki 1 2 Baut 12 3 Penutup tangki 1 - Kencangkan baut sepenuhnya. Torsi hingga 10 kgf / cm.
-

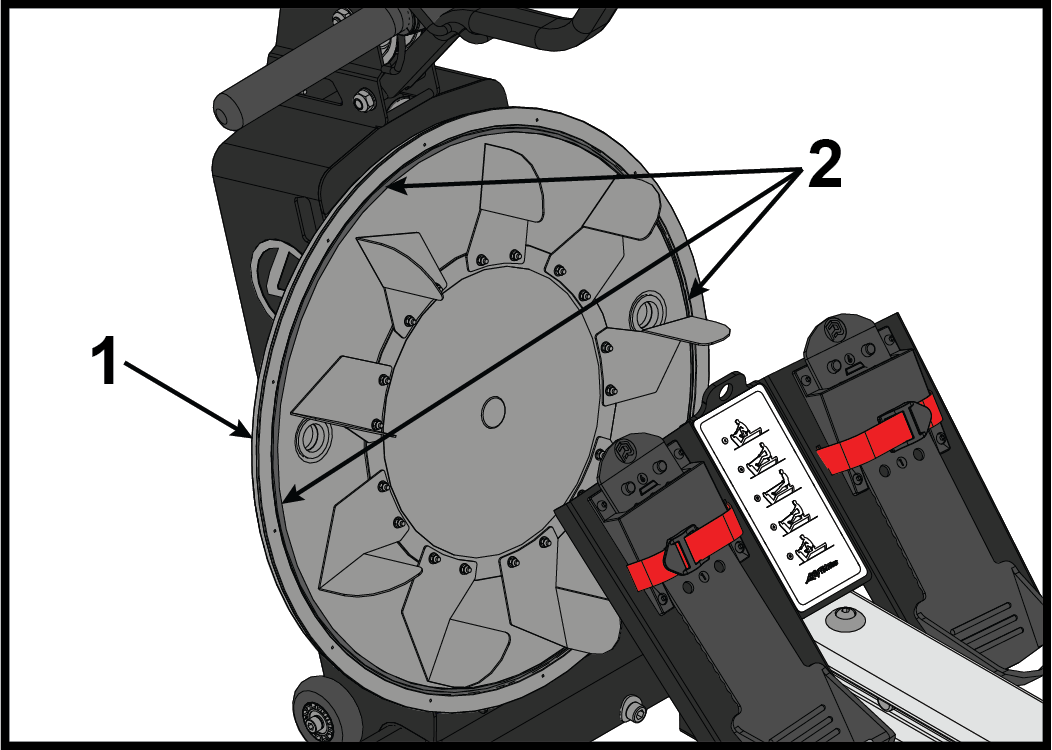

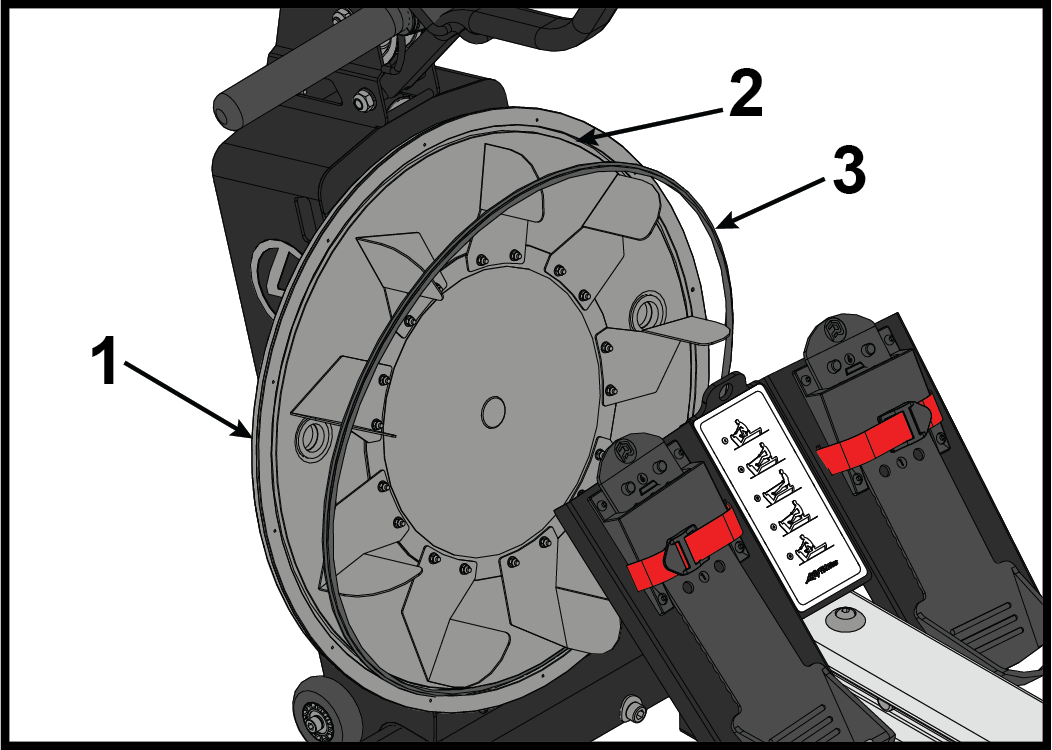

Lepaskan dan buang segel tangki.
Item Deskripsi Jumlah 1 Belakang tangki 1 2 Saluran segel tangki 1 3 Segel tangki 1 -
Oleskan silikon ke saluran segel tangki menggunakan kuas kecil.
Item Deskripsi Jumlah 1 Belakang tangki 1 2 Saluran segel tangki 1 -

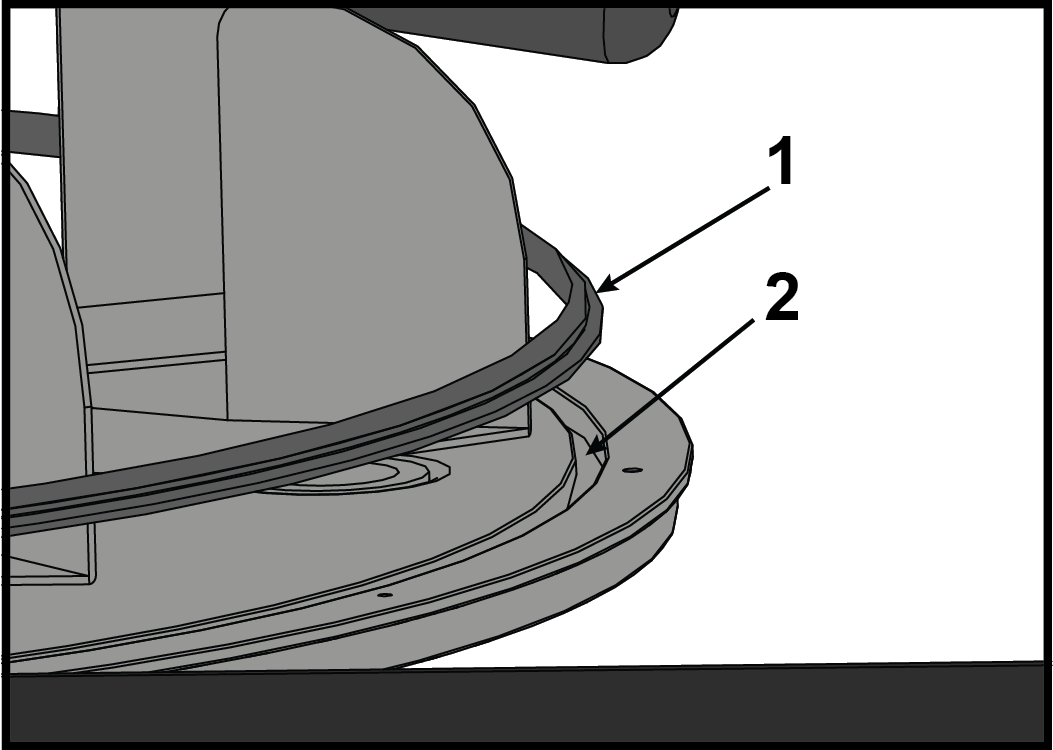

Pasang segel tangki ke dalam saluran segel tangki dengan sisi datar menghadap ke dalam tangki.
Item Deskripsi Jumlah 1 Segel tangki 1 2 Saluran segel tangki 1 -
Oleskan lebih banyak silikon ke bagian atas segel tangki menggunakan kuas kecil.
Item Deskripsi Jumlah 1 Belakang tangki 1 2 Oleskan silikon di sini 1 -

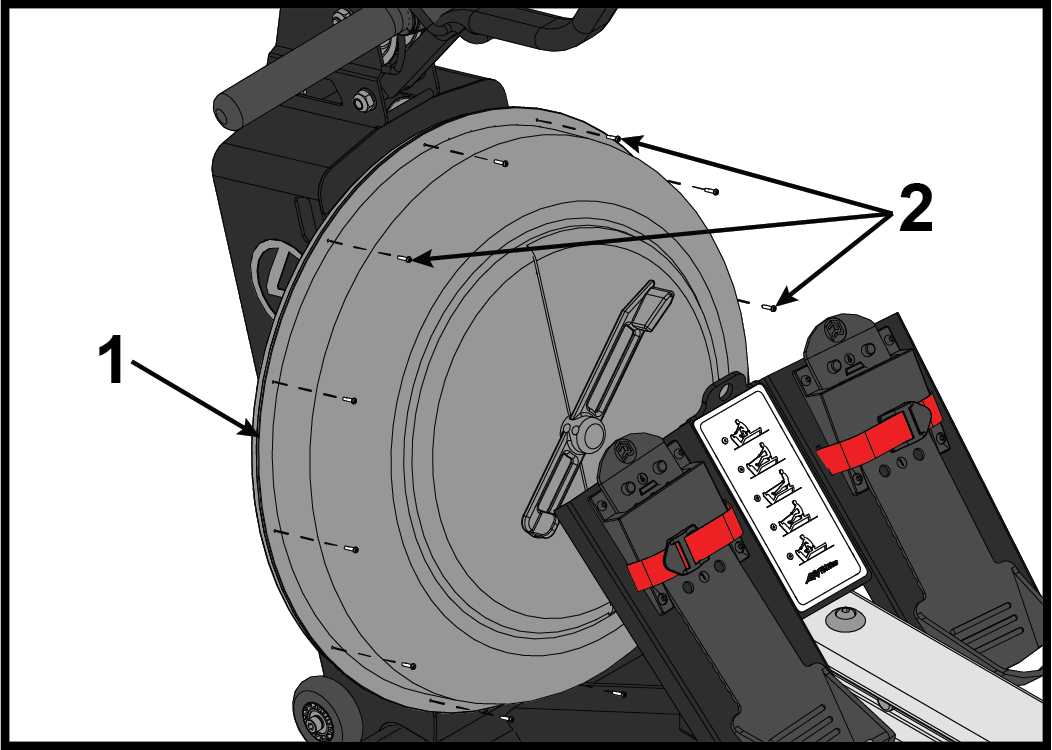

Tempatkan satu baut di bagian atas penutup tangki air dan satu di bagian bawah.
Catatan: Selaraskan penutup tangki air dengan logo dan stiker yang sejajar secara horizontal.
Item Deskripsi Jumlah 1 Tangki 1 2 Baut 12 - Selaraskan kedua baut dan pasang penutup tangki air ke dasar.
- Kencangkan baut sebagian menggunakan obeng Phillips.
- Pasang sepuluh baut lainnya dan kencangkan baut sebagian menggunakan obeng Phillips.
- Kencangkan semua dua belas baut sepenuhnya. Torsi hingga 8 kgf / cm.
-

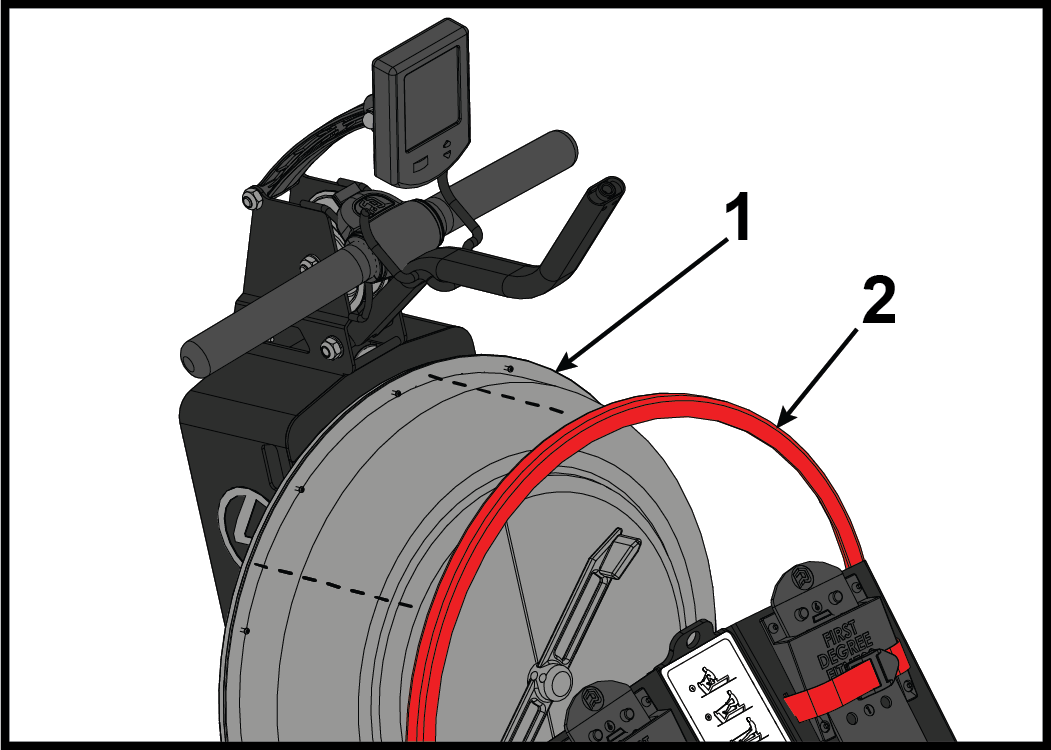

Pasang cincin penutup luar merah dengan tangan.
Item Deskripsi Jml 1 Tangki 1 2 Cincin penutup luar merah 1 -

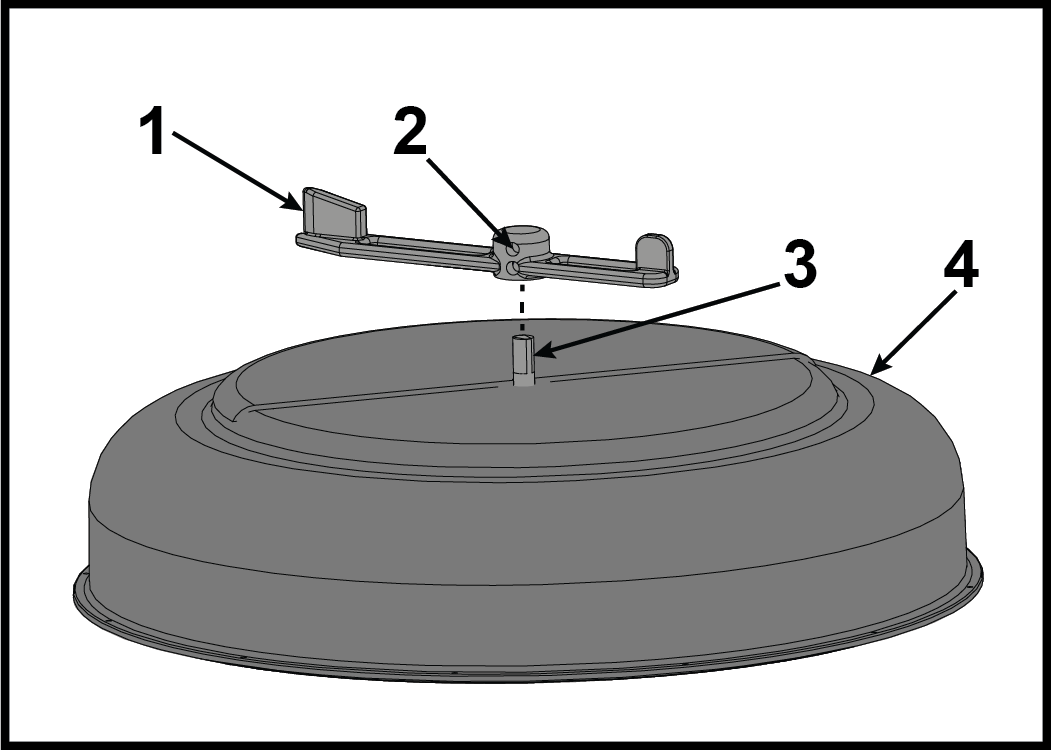

Pasang sekrup set pada pegangan penyesuaian dan kencangkan menggunakan kunci Allen 4 mm. Uji
rotasi pegangan penyesuaian untuk operasi yang lancar.
Item Deskripsi Jml 1 Pegangan penyesuaian 1 2 Sekrup set 2 3 Poros pelat penahan 1 4 Penutup tangki 1 -

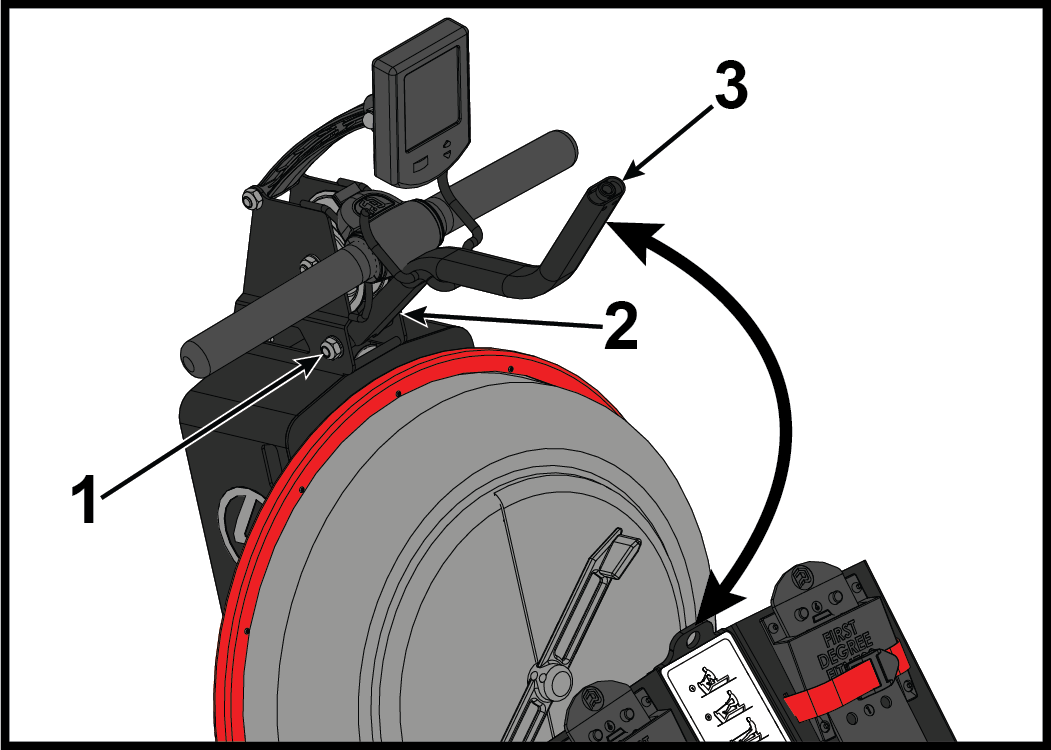

Kendurkan baut dan mur yang mengamankan bagian atas batang S-bend menggunakan kunci
Allen 6 mm dan kunci pas 17 mm.
Item Deskripsi Jumlah 1 Mur 1 2 Baut 1 3 Batang S-bend 1 -

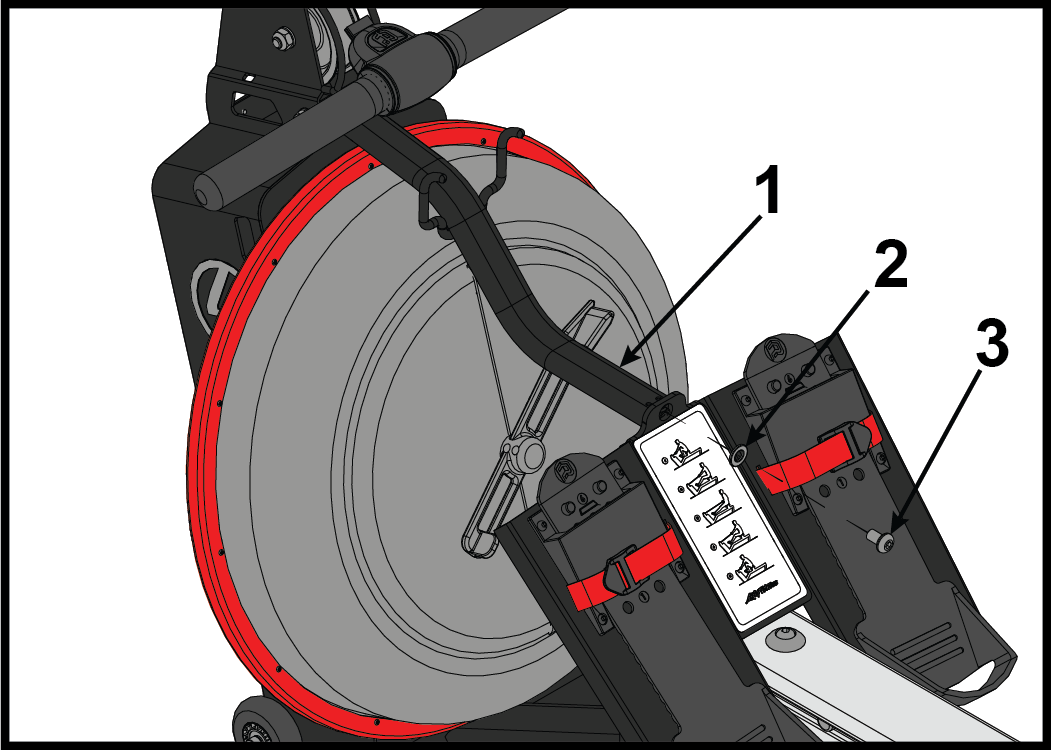

Pasang baut dan ring yang mengamankan batang S-bend ke pelat kaki menggunakan kunci
Allen 6 mm. Kencangkan hingga 180 kgf / cm.
Item Deskripsi Jumlah 1 Batang S-bend 1 2 Ring 1 3 Baut 1 - Kencangkan baut dan mur yang mengamankan bagian atas batang S-bend menggunakan kunci Allen 6 mm dan kunci pas ujung terbuka 17 mm. Torsi hingga 180 kgf / cm.
-
