Aggiornamento del braccio di lavoro per Fly e Pectoral Fly di Insignia, Axiom, Hammer Select [PB20250806]

Informazioni proprietarie e riservate di Life Fitness. Per l'uso esclusivo del destinatario previsto. Le informazioni e le istruzioni contenute in questo bollettino sono destinate esclusivamente a personale qualificato. Le informazioni sulla garanzia indicate sono solo a scopo di riferimento e sono soggette a modifiche. Le ultime modifiche al PB saranno evidenziate in testo verde. I PB e gli aggiornamenti ai PB saranno annunciati tramite la sezione della Knowledge Base Sezione Annunci PB. Contatta il tuo rappresentante tecnico locale di Life Fitness per ulteriori informazioni.

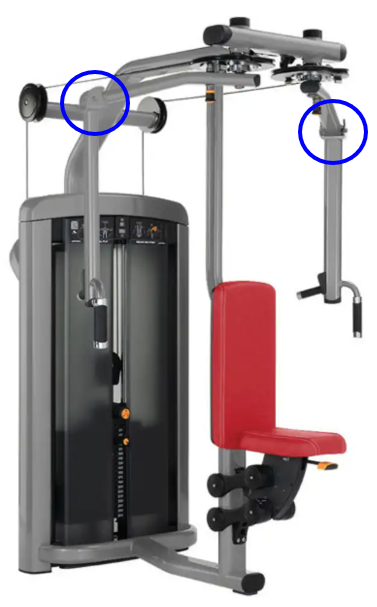

L'hardware del punto di fissaggio dei bracci di lavoro sulla Fly / Pectoral Fly (SS-FLY, OP-FLY, HS-FLY, HS-PEC) potrebbe allentarsi nel tempo.

Descrizione

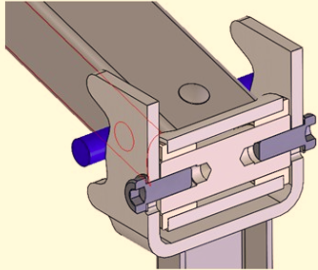

Il design originale prevedeva che l'albero su cui ruota il braccio di lavoro fosse fissato tra la forma a U nella parte superiore del braccio di lavoro, che può diventare stretto nei cuscinetti se viene eseguita una manutenzione irregolare, causando l'allentamento dei bulloni di fissaggio. Vedi fig.1.

Fig.1

Risoluzione

È stata apportata una modifica al design del prodotto per i bracci di lavoro delle macchine Fly e Pectoral Fly. Vedi Differenze Visive per le modifiche e vedi Prodotti Interessati per le unità interessate.

I nuovi bracci di lavoro sono retrocompatibili, vedi Numeri di Parte, per ulteriori informazioni.

Garanzia

Si applicano i termini standard di garanzia. Si prega di fare riferimento alle condizioni di garanzia locali.

Prodotti Interessati

I numeri di serie indicati di seguito sono le prime unità di produzione a includere i nuovi gruppi bracci di lavoro.

Differenze Visive

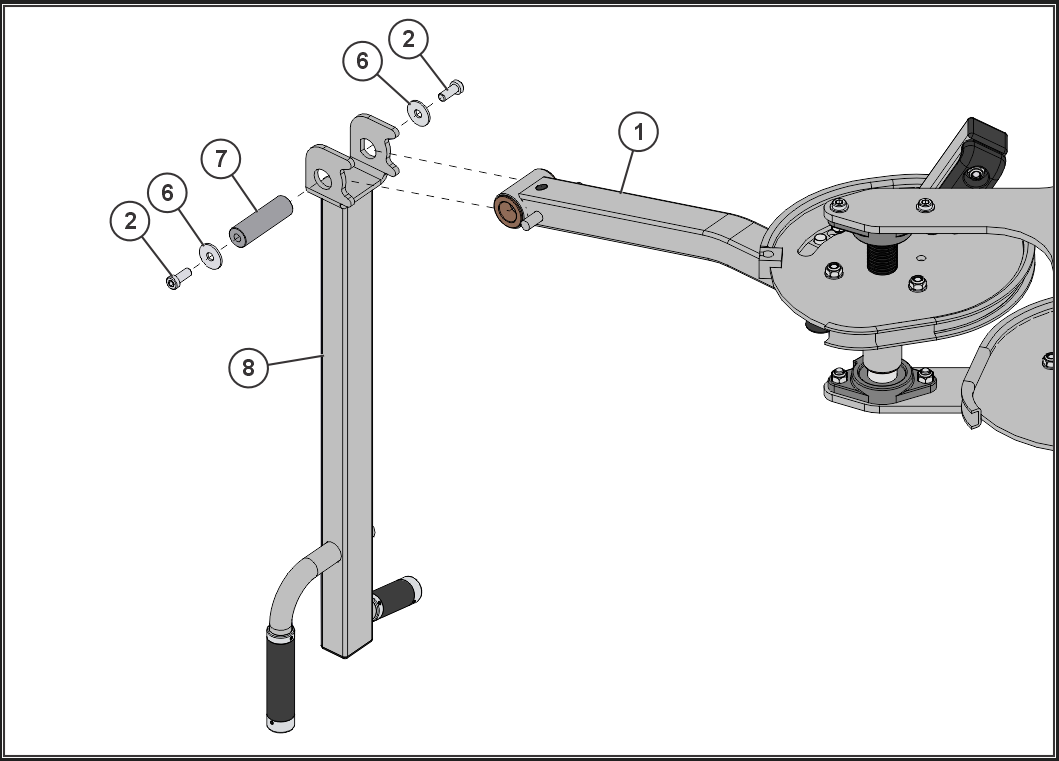

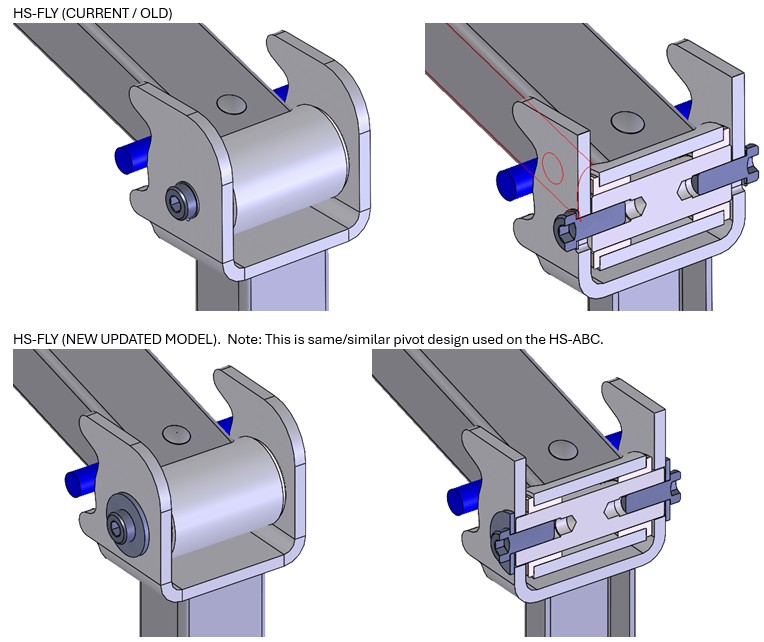

L'assemblaggio Vecchio mostrato di seguito mostra l'albero catturato tra la forma a U del braccio di lavoro e i bulloni di fissaggio serrati contro il braccio di lavoro.

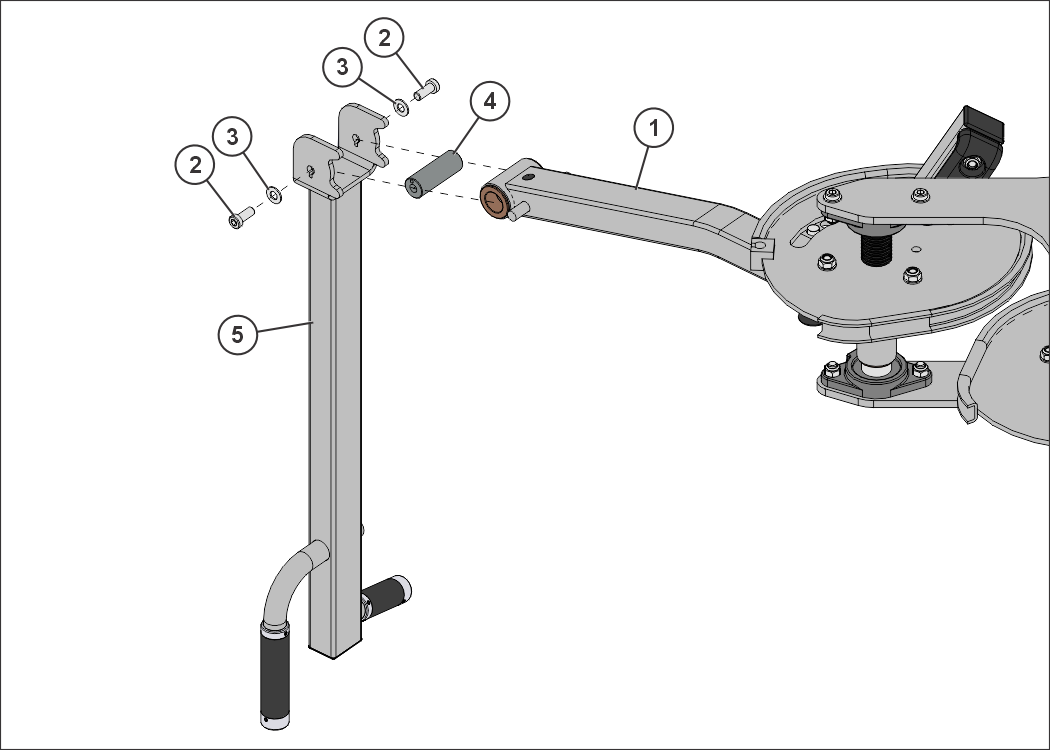

L'assemblaggio Nuovo mostra l'albero che ora attraversa la forma a U del braccio di lavoro e i bulloni di fissaggio serrati contro l'albero.

Numeri di Parte

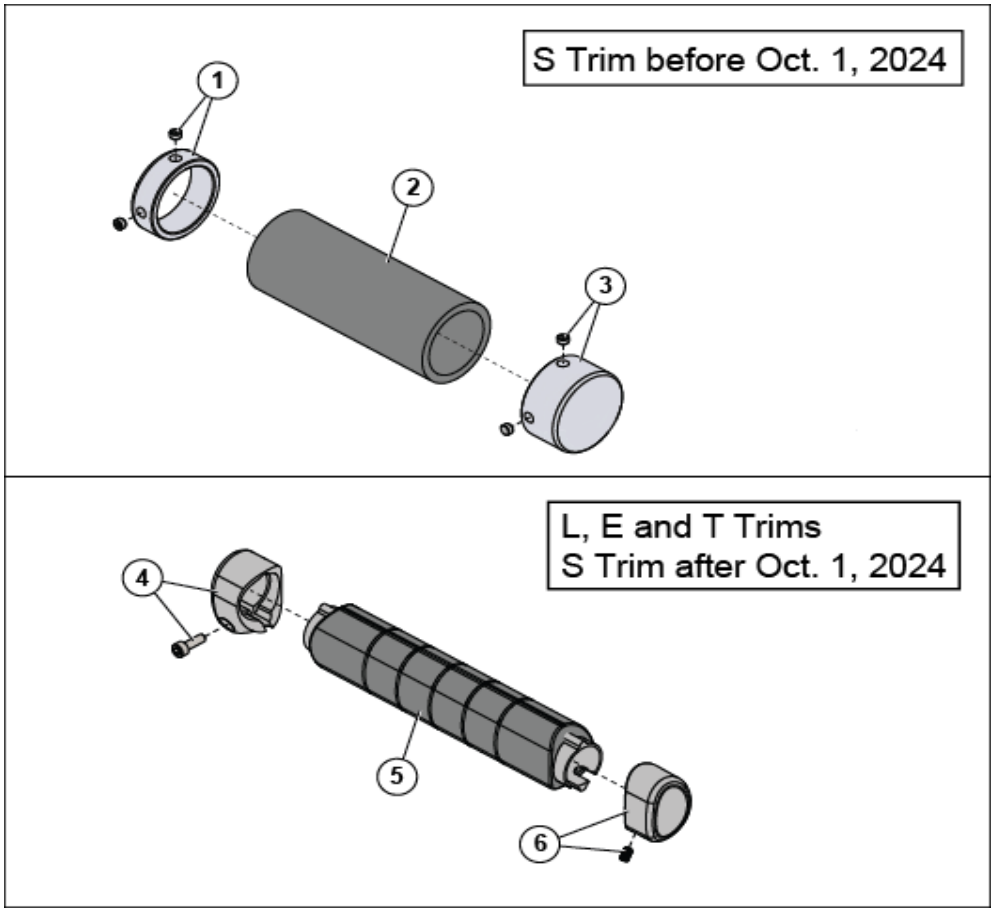

• La versione precedente del SS-FLY aveva due diverse opzioni di impugnatura, successivamente sostituite con la versione di impugnatura visibile in Fig.2 a partire dal 01 ottobre 2024.
• Se il braccio di lavoro che stai scambiando o sostituendo ha l'impugnatura S Trim precedente al 01 ottobre 2024, ordina un'impugnatura S Trim aggiuntiva, tappi e viti di fissaggio, in modo che i bracci di lavoro/unità abbiano impugnature corrispondenti.
• Consulta il manuale delle parti nel Negozio di Parti per i numeri di parte più recenti.

• Fig.2



Rif: Pre-2957
