Nota: Quando si sostituisce una console sullo SCIFIT StepOne Stepper, assicurarsi di riutilizzare il supporto della console parte A5044 e quattro viti parte 91218 sulla console di ricambio mostrata in Passo 3 . Il supporto della console e le viti dovranno essere ordinati separatamente presso il Negozio di Parti LF per ordini di console fuori dalla scatola.

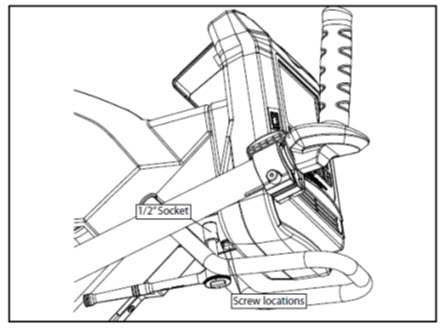

Passo 1:
Utilizzare una chiave a bussola da 1/2" per rimuovere i due bulloni a flangia 5/16-18 x 1/2" parte 19651 che fissano il supporto della console al telaio

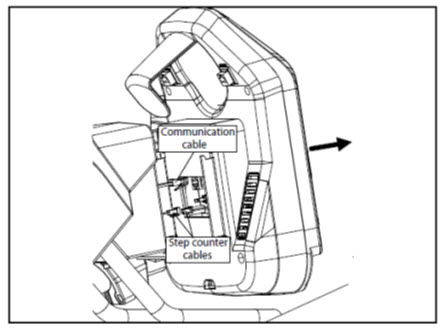

Passo 2:
Tirare con cautela la console lontano dal telaio, quindi scollegare il cavo di
Comunicazione
e il cavo del
Contatore di passi intermedi
dalla console

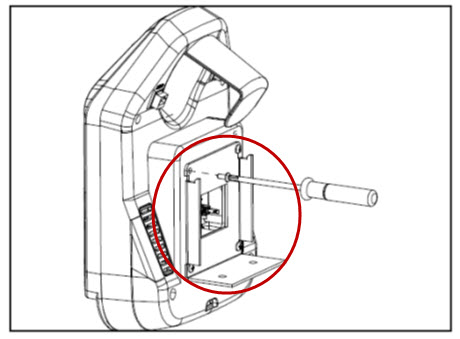

Passo 3
Utilizzare un cacciavite a croce per rimuovere le quattro viti M5 x 12mm parte
91218
che fissano il supporto della console StepOne parte
A5044
alla console, quindi rimuovere il supporto.
