| Numero del Documento: | 8400421256983 |
|---|---|
| Data di Revisione: | 11 luglio 2022 |
| Livello di Esperienza: | Principiante |
| Tempo Richiesto: | 45 minuti |
| Distribuito A: | Installatori e Tecnici |
| Codice Problema: | MECRA |
| Garanzia: | Standard |
| Informazioni proprietarie e riservate di Life Fitness. Per l'uso del destinatario previsto solo. Le informazioni e le istruzioni in questo bollettino sono destinate all'uso da parte di tecnici qualificati. Dopo aver completato la procedura, far funzionare l'unità a tutti i livelli per verificare il corretto funzionamento. Le informazioni sulla garanzia sono solo di riferimento e sono soggette a modifiche. Contattare il rappresentante locale di Life Fitness per ulteriori informazioni. | |
Avviso: Dopo aver completato la procedura, far funzionare l'unità a tutti i livelli per verificare il corretto funzionamento.
DESCRIZIONE
I serbatoi d'acqua Row GX possono perdere acqua se sono stati danneggiati o non sono installati correttamente. Per risolvere questo problema, prima identifica da dove proviene la perdita d'acqua.
Nota: Potrebbe essere necessario remare alcune volte per agitare l'acqua nel serbatoio per identificare
da dove proviene la perdita.
La perdita proviene da una delle tre posizioni. Una volta identificata la posizione, segui i passaggi seguenti per risolvere il problema.
- Perdita dal tappo posteriore
- Rimuovi il tappo e ispeziona. Se la guarnizione è danneggiata, sostituiscila. Se è correttamente
posizionata e non è visibile alcun danno, reinstalla e stringi il tappo per garantire una tenuta Nota: Evita di stringere eccessivamente questo tappo, poiché potrebbe danneggiare la guarnizione e causare perdite.
- Perdita da parte danneggiata:
- Identifica la parte che è incrinata, causando la perdita. Segui le istruzioni per sostituire la parte.
- Perdita dalla guarnizione principale del serbatoio:
- Se il serbatoio perde intorno ai bordi senza danni visibili a nessuna parte, la guarnizione principale potrebbe essere danneggiata o non posizionata correttamente. Segui le istruzioni per accedere alla guarnizione. Esamina la guarnizione e riposizionala se necessario. ispeziona la guarnizione per eventuali danni. se non sono visibili danni e la guarnizione era posizionata in modo errato, puoi tentare di reinstallarla correttamente. Se sono presenti danni o non è stato rilevato alcun problema, sostituisci la guarnizione.

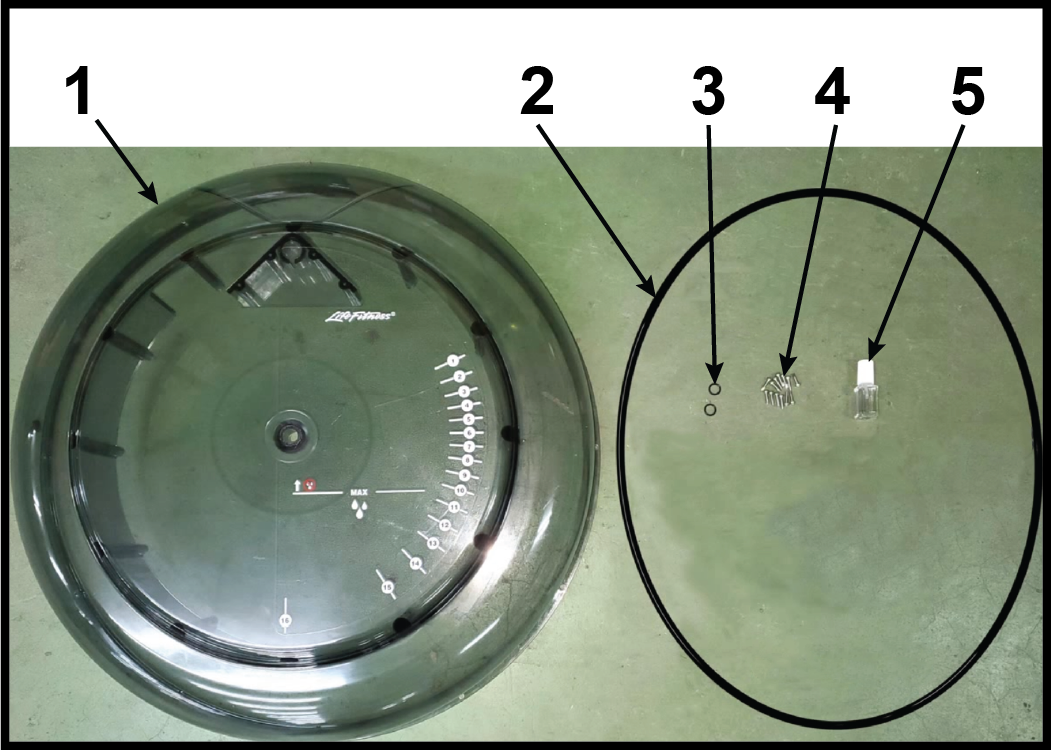

Contenuto del kit, Kit di Servizio 1017223-0001: Guscio Serbatoio GX
| Articolo | Descrizione | Qtà. |
|---|---|---|
| 1 | SERBATOIO: COPERTURA ASSY, NERO, A403 | 1 |
| 2 | GUARNIZIONE: SERBATOIO, GRANDE, 10046 | 1 |
| 3 | ANELLO: 12X9X1.5, O, NYLON, REGOLATORE DI RESISTENZA, 10032 | 2 |
| 4 | VITE: M3X20 SUS, AUTOFORANTE, TESTA INCASSATA, 10036 | 12 |
| 5 | SILICONE DI SERVIZIO O005320 | 1 |
MODELLI INTERESSATI
GER-ALLLX-101, GER-ALLLX-102, e GER-ALLLX-101PF
Rif: DOC-3305
