適切な取り扱い方法:
プリント基板 (PCB) の適切な取り扱いは、損傷を防ぐために重要です。基板の電子部品には直接触れたり、取り扱ったりしてはいけません。基板を取り扱う際は、大型インダクタやコンデンサ、その他の部品を持ち上げることを避けてください。また、これらの基板を取り扱う際には、常に両手を使用することをお勧めします。一部の基板は繊細であったり、重くてバランスが悪い場合があります。
予防策:
静電気防止方法は、制御製品、静電気放電防止、およびESD接地のような承認された方法の組み合わせを利用します。ESDの影響を避けるためには、人体と地面との間の電位差を減少させる必要があります。

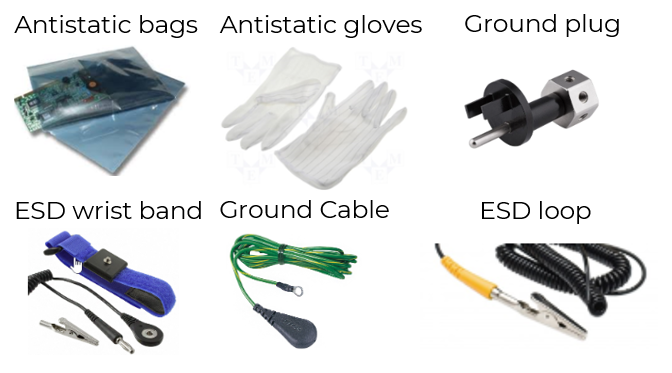

以下の製品は、ESDを防止するために使用する例です:
すべきこと:
コネクタを接続または取り外そうとする際に、PCBやその部品に触れないでください。

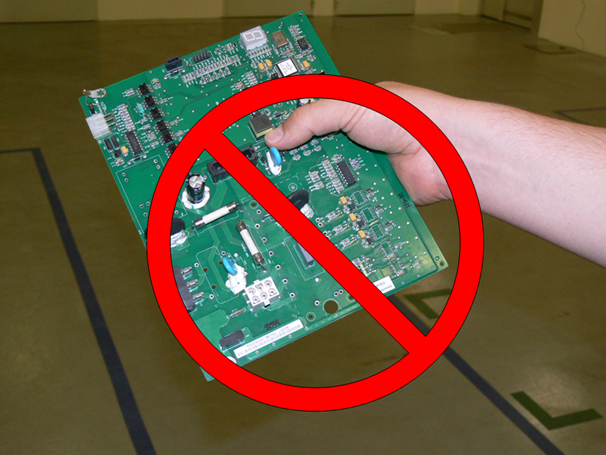

PCBを運ぶ際に、PCB上の電子部品に直接触れないでください。

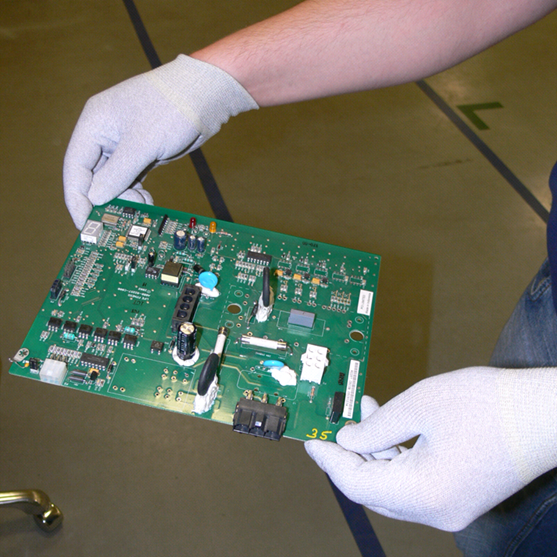

PCBは両手でその角を持ち、ESDグローブを着用してください。

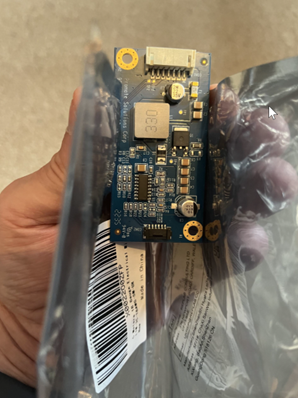

さらに、静電気防止袋を即席の手袋として使用することで、基板をさらに保護することができます。

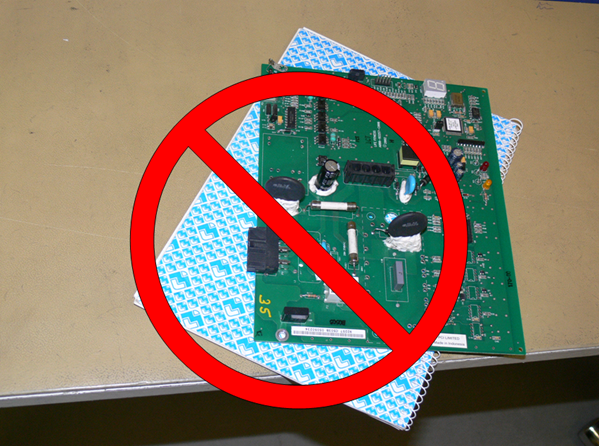

ESD保護されていない表面にPCBを保管しないでください。

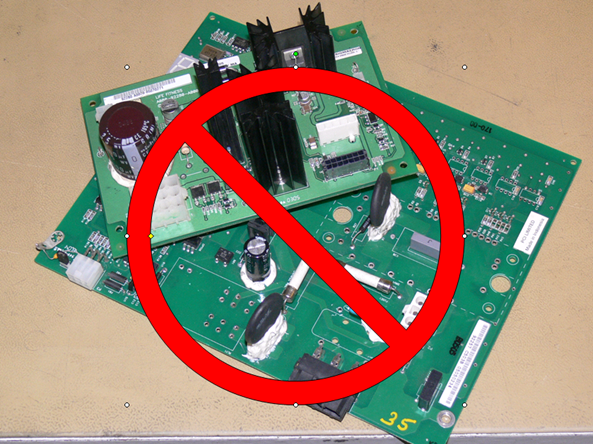

PCBを重ねて置かないでください。

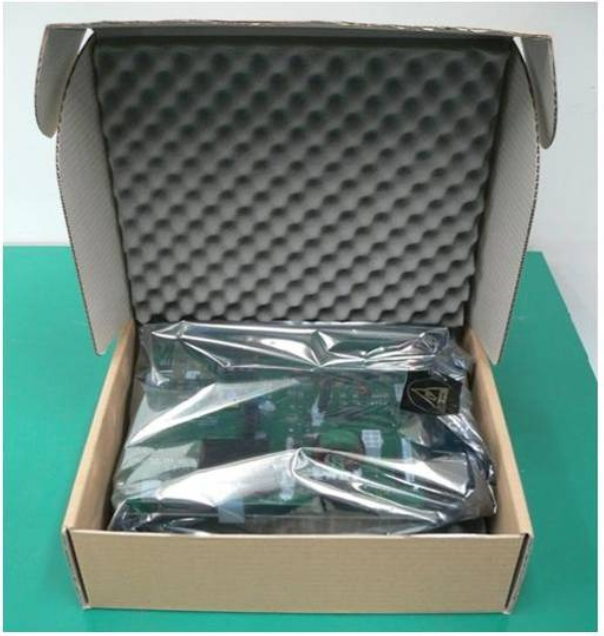

PCBは常に閉じたESD保護袋に保管する必要があります（袋が開いた状態では約70%の保護しか提供されません）。
