クリーンな布でバックプレートシャフトを清掃します。

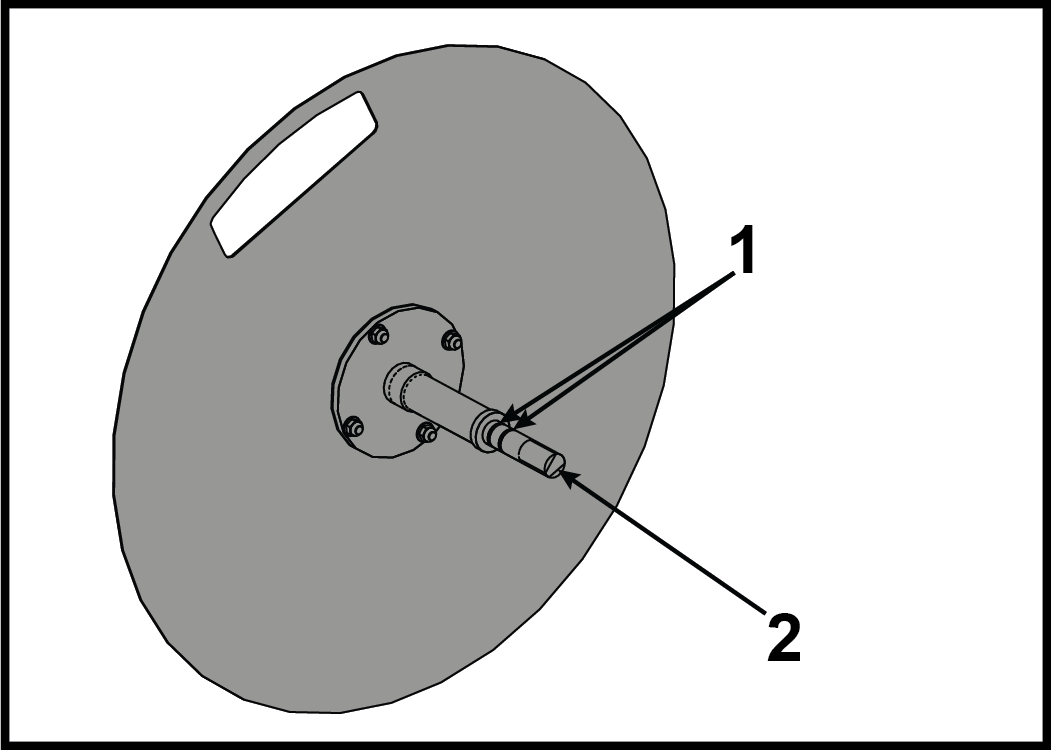

項目 説明 数量 1 Oリング 2 2 バックプレートシャフト 1 - バックプレートシャフトにOリングを2つ取り付けます。
- シリコンブラシを使用してタンク取り付け穴の内側にシリコンを塗布します。
-

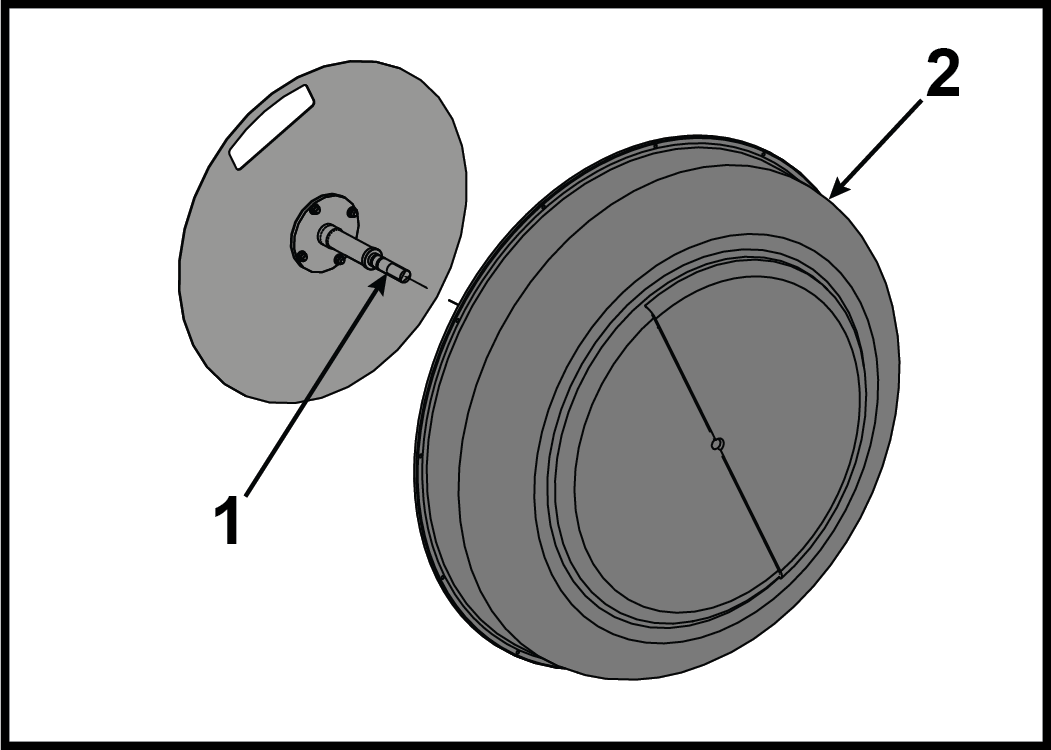

バックプレートシャフトをタンクカバーに取り付けます。
項目 説明 数量 1 バックプレートシャフト 1 2 タンクカバー 1 -

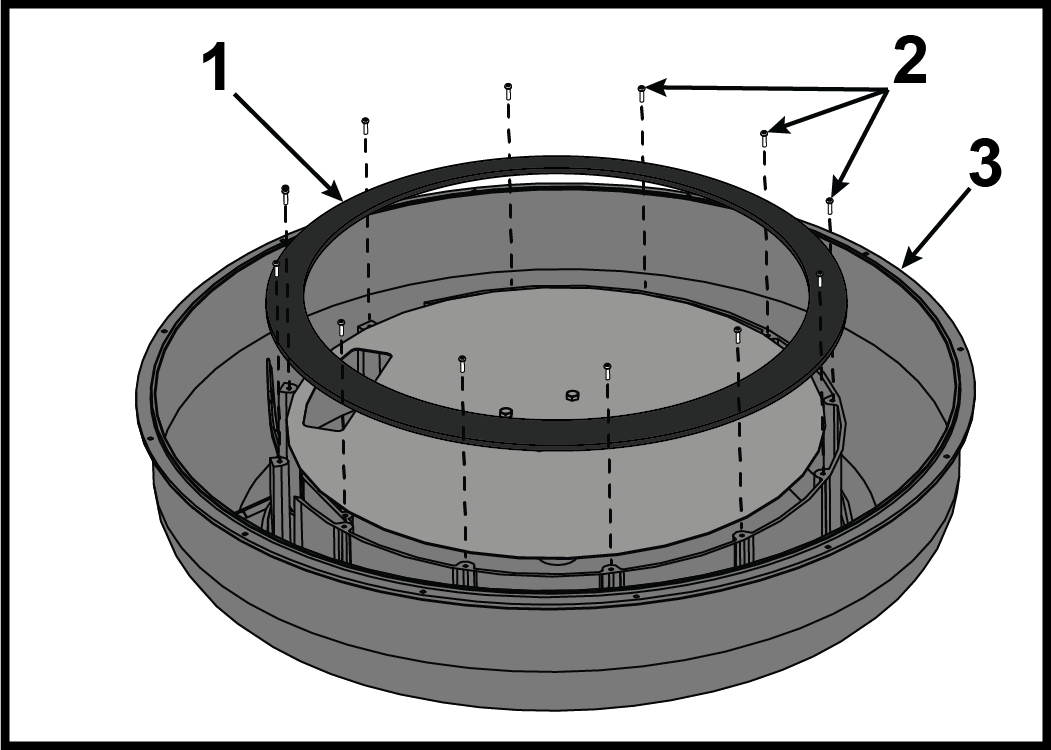

フィリップスドライバーを使用してタンクリングを固定する12本のボルトを取り付けますが、完全には締めないでください。
アイテム 説明 数量 1 タンクリング 1 2 ボルト 12 3 タンクカバー 1 - ボルトを完全に締めます。トルクは10 kgf / cmにします。
-

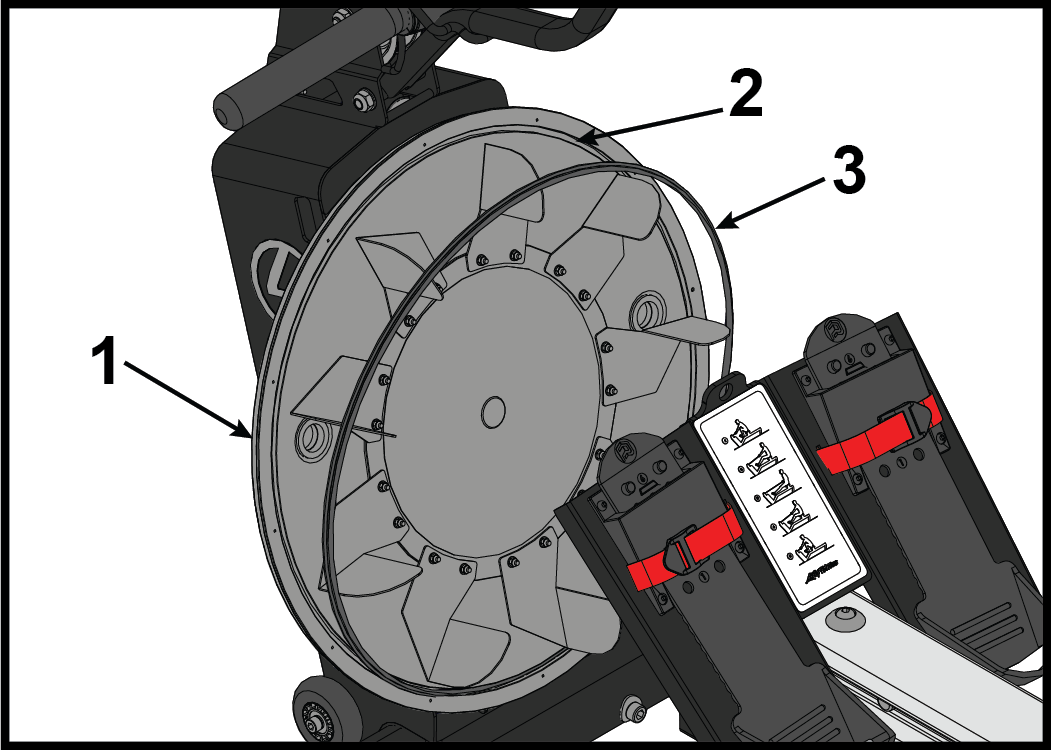

タンクシールを取り外して廃棄します。
アイテム 説明 数量 1 タンクバック 1 2 タンクシールチャンネル 1 3 タンクシール 1 -
小さなブラシを使用して、タンクシールチャンネルにシリコンを塗布します。
アイテム 説明 数量 1 タンクバック 1 2 タンクシールチャンネル 1 -

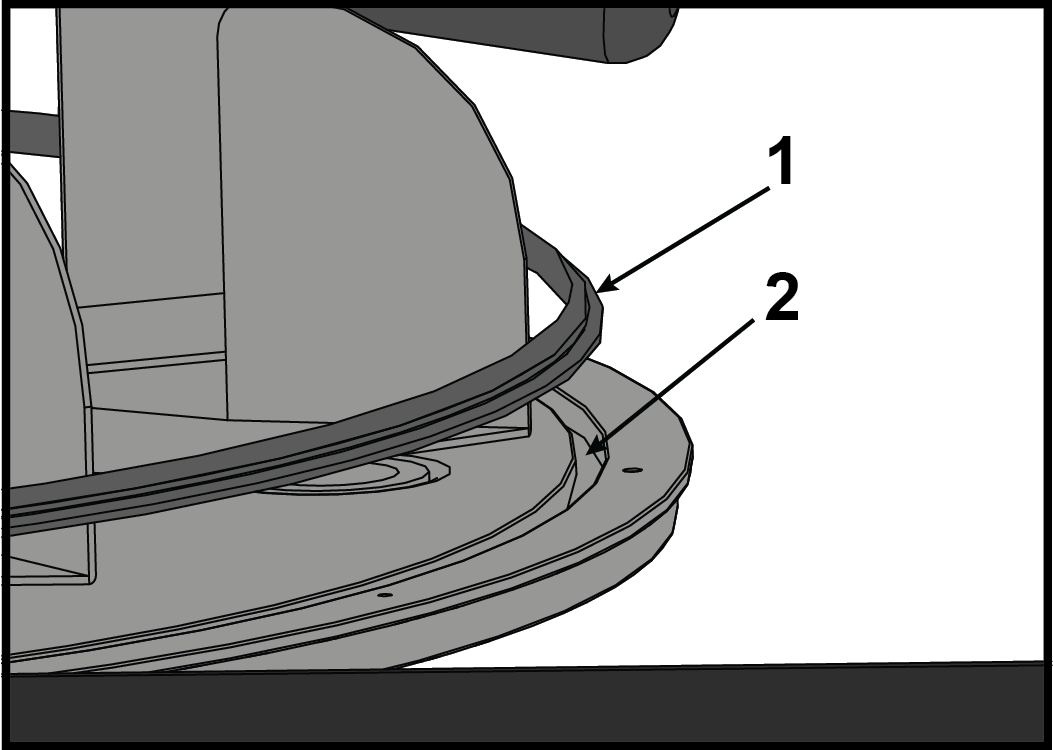

タンクシールをタンクシールチャンネルに取り付け、平らな面をタンクの内側に向けます。
アイテム 説明 数量 1 タンクシール 1 2 タンクシールチャンネル 1 -
小さなブラシを使用して、タンクシールの上部にシリコンをさらに塗布します。
アイテム 説明 数量 1 タンクバック 1 2 ここにシリコンを塗布 1 -

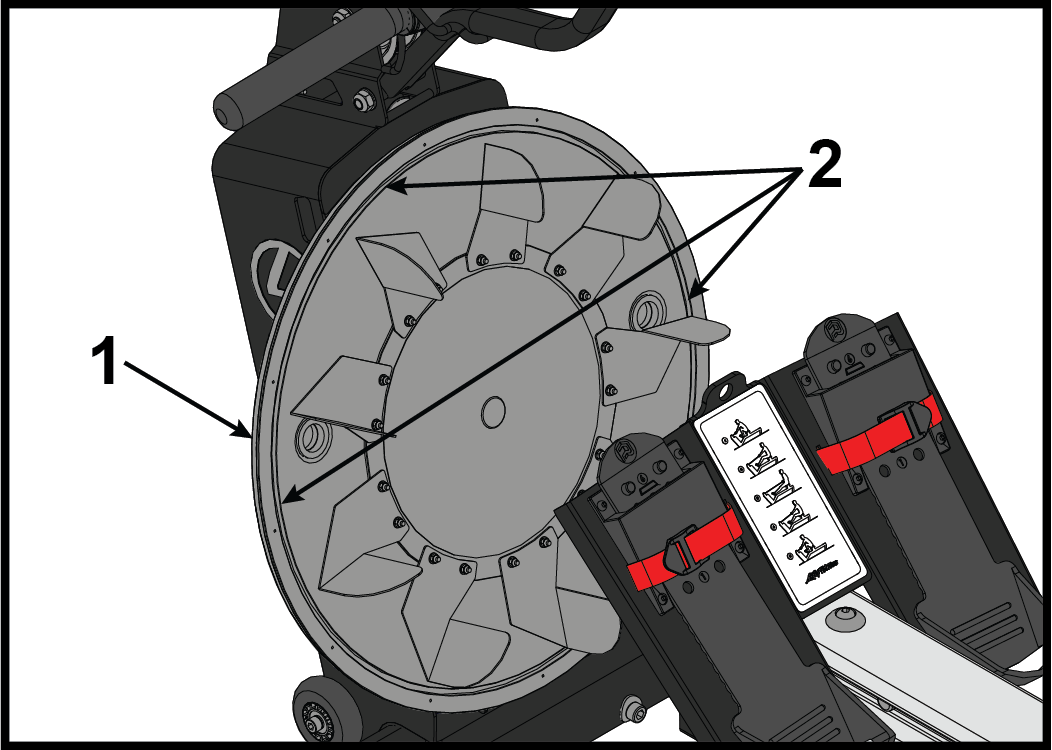

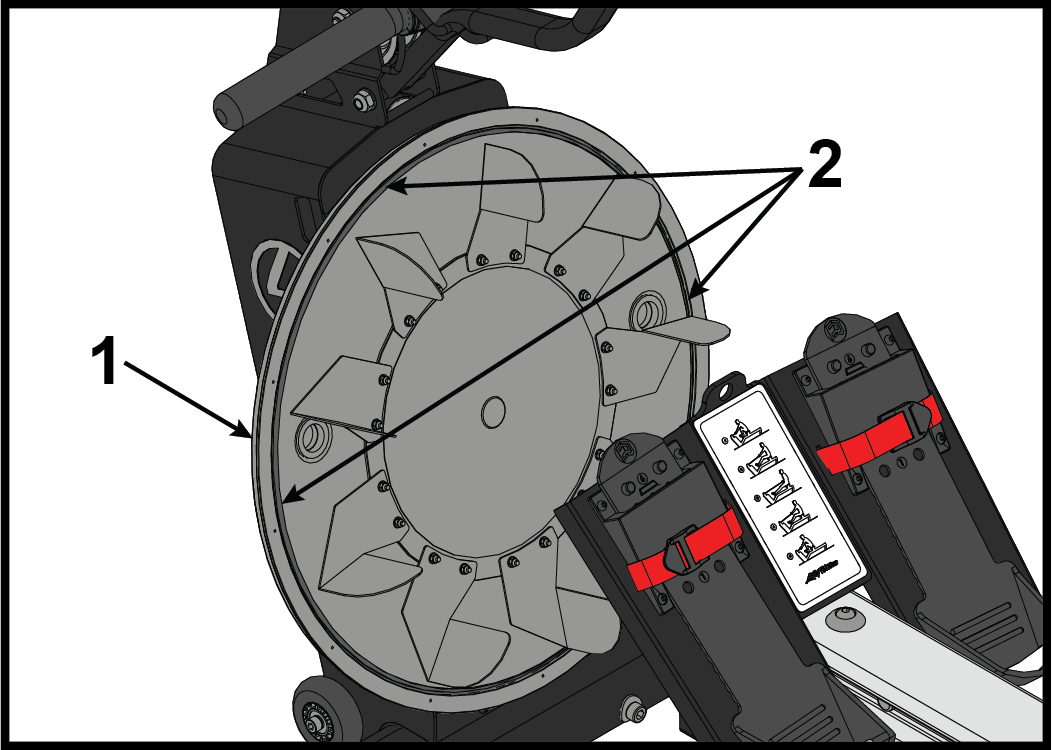

水タンクカバーの上部に1本、下部に1本のボルトを配置します。
注意: 水タンクカバーをロゴとデカールが水平に揃うように配置します。

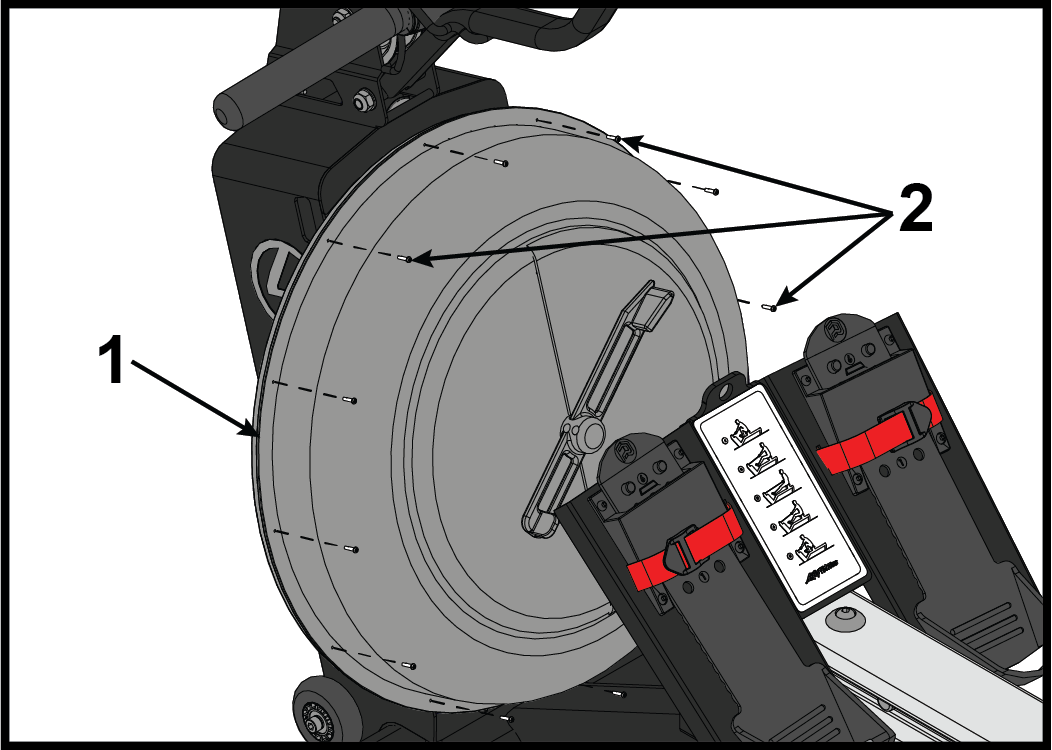

アイテム 説明 数量 1 タンク 1 2 ボルト 12 - 両方のボルトを揃え、水タンクカバーをベースに取り付けます。
- プラスドライバーを使用してボルトを部分的に締めます。
- 他の10本のボルトを取り付け、プラスドライバーを使用してボルトを部分的に締めます。
- すべての12本のボルトを完全に締めます。トルクは8 kgf / cmです。
-

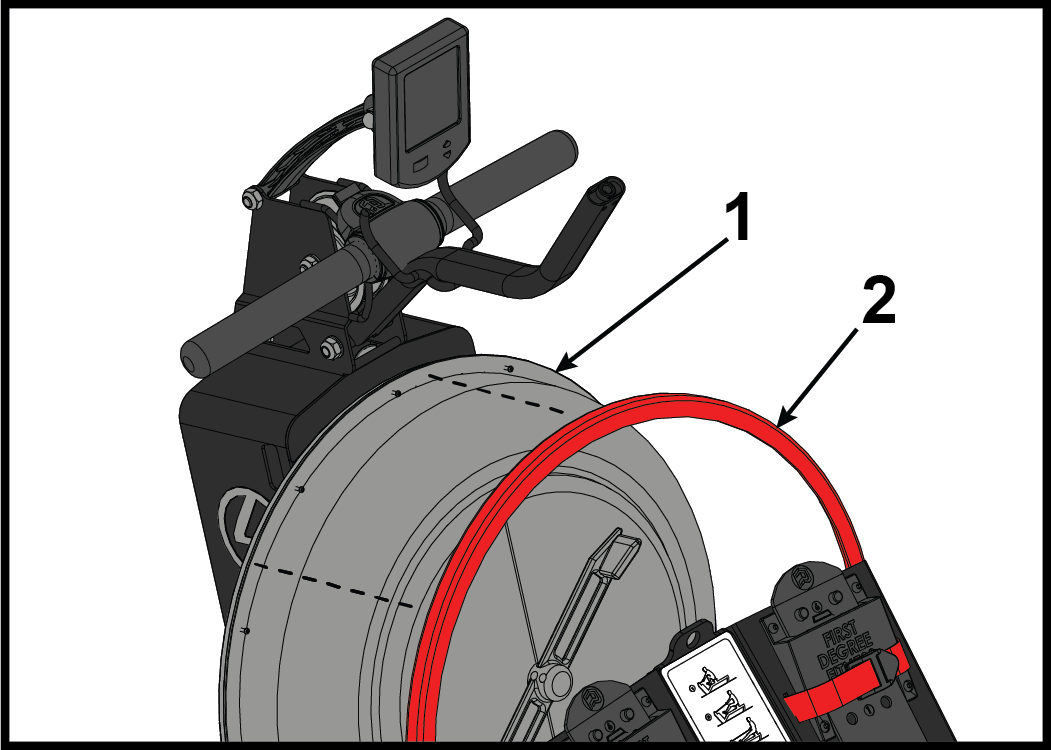

赤い外側カバーリングを手で取り付けます。
項目 説明 数量 1 タンク 1 2 赤い外側カバーリング 1 -

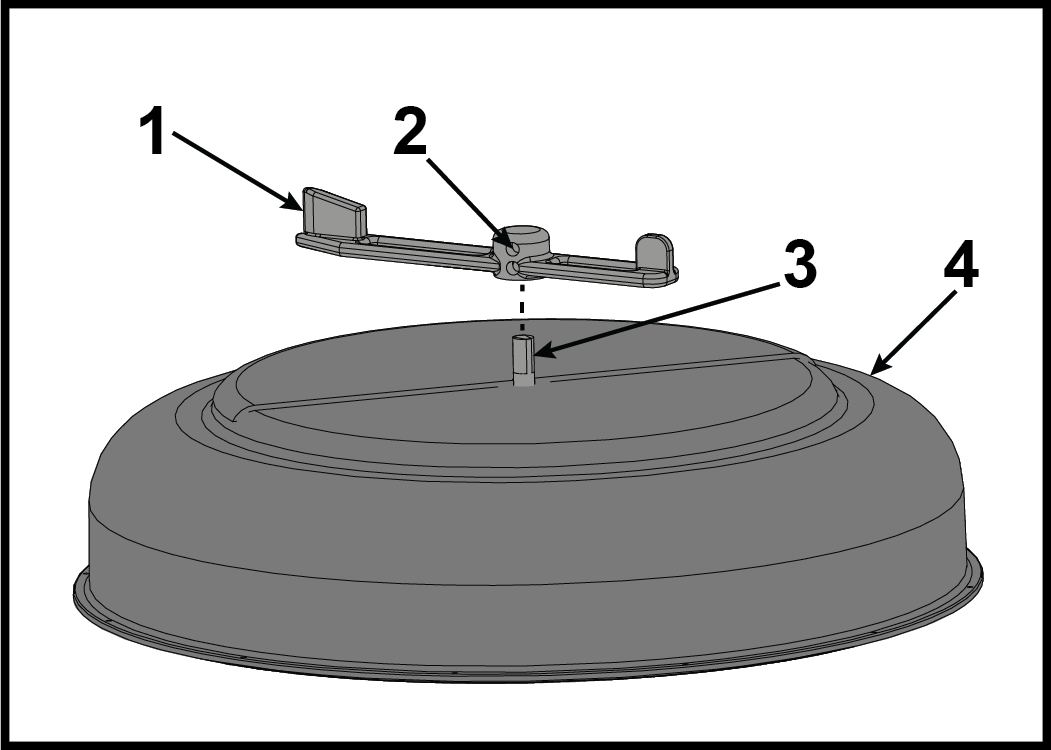

調整ハンドルにセットスクリューを取り付け、4 mmのアレンレンチを使用して締めます。調整ハンドルの回転がスムーズに動作するかテストします。
項目 説明 数量 1 調整ハンドル 1 2 セットスクリュー 2 3 バックプレートシャフト 1 4 タンクカバー 1 -

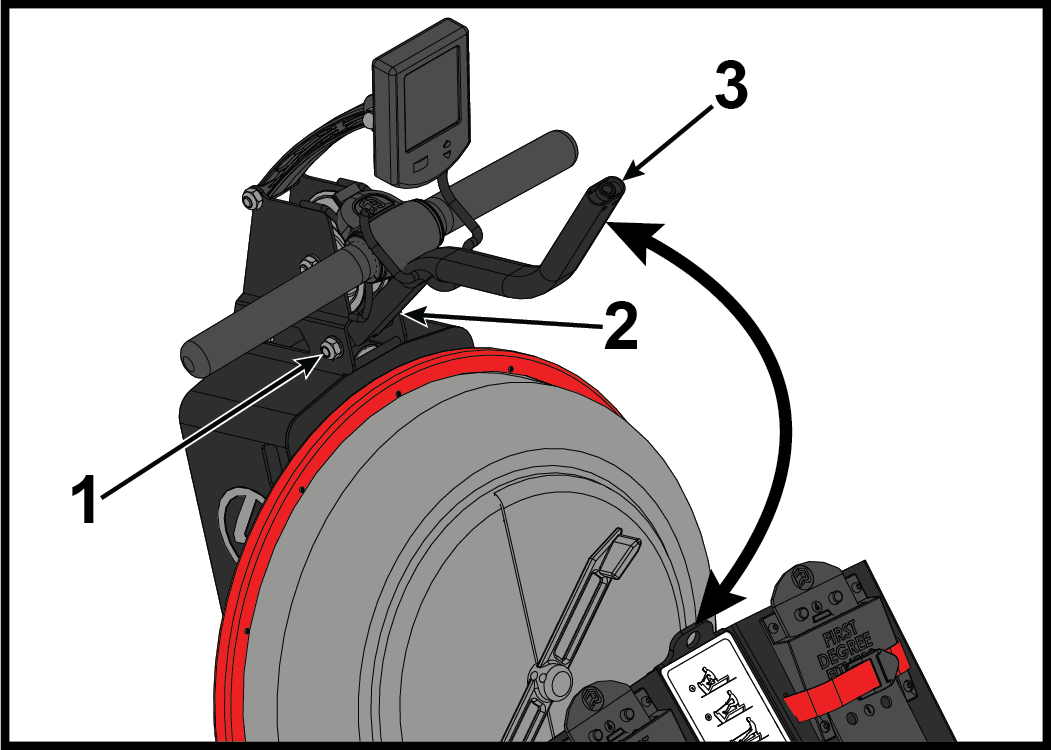

6mmのアレンレンチと17mmのオープンエンドレンチを使用して、S字バーの上部を固定しているボルトとナットを緩めます。
項目 説明 数量 1 ナット 1 2 ボルト 1 3 S字バー 1 -

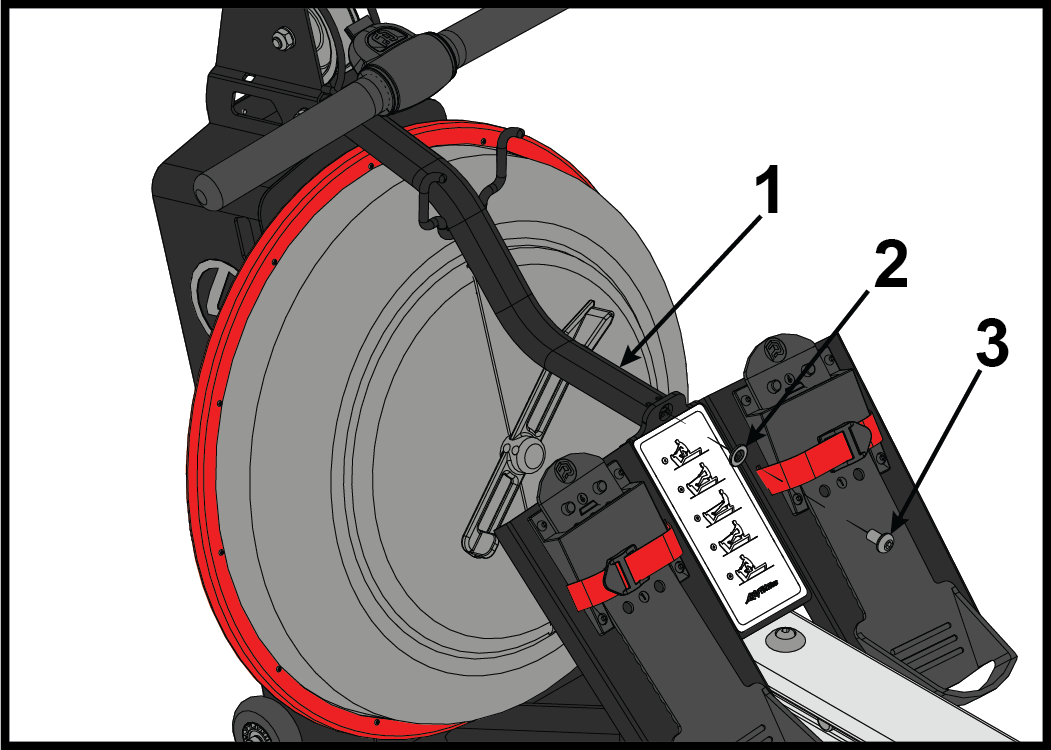

6mmのアレンレンチを使用して、S字バーをフットプレートに固定するボルトとワッシャーを取り付けます。トルクは180 kgf/cmに設定します。
項目 説明 数量 1 S字バー 1 2 ワッシャー 1 3 ボルト 1 - 6mmのアレンレンチと17mmのオープンエンドレンチを使用して、S字バーの上部を固定するボルトとナットを締めます。トルクは180 kgf/cmに設定します。
-
