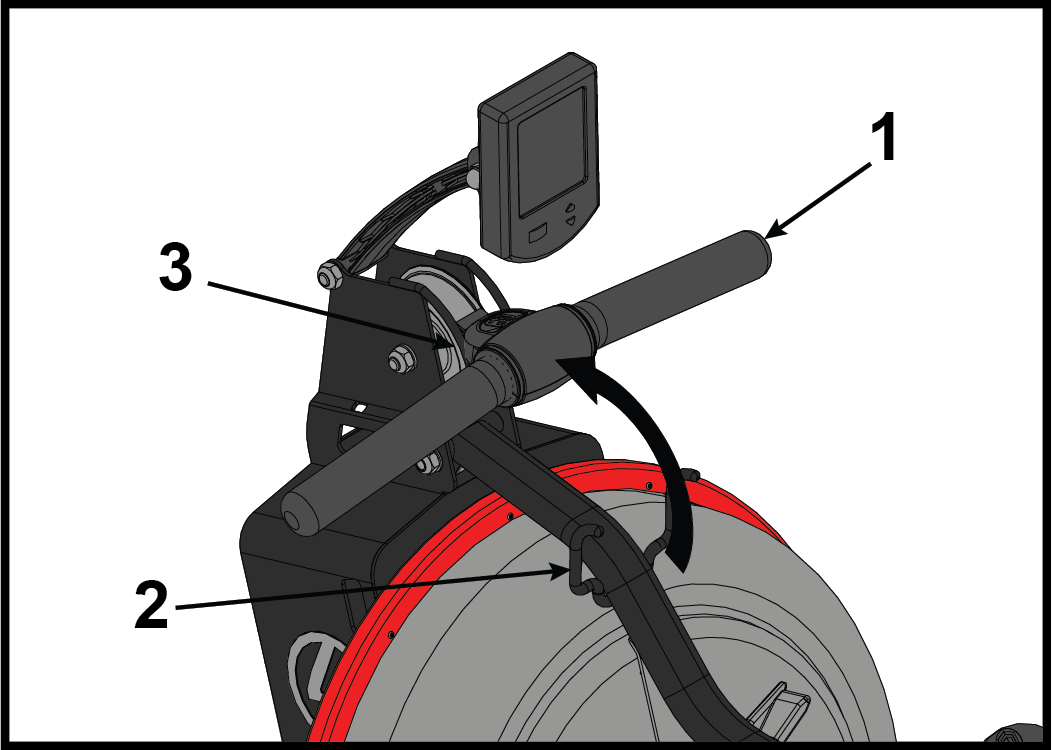

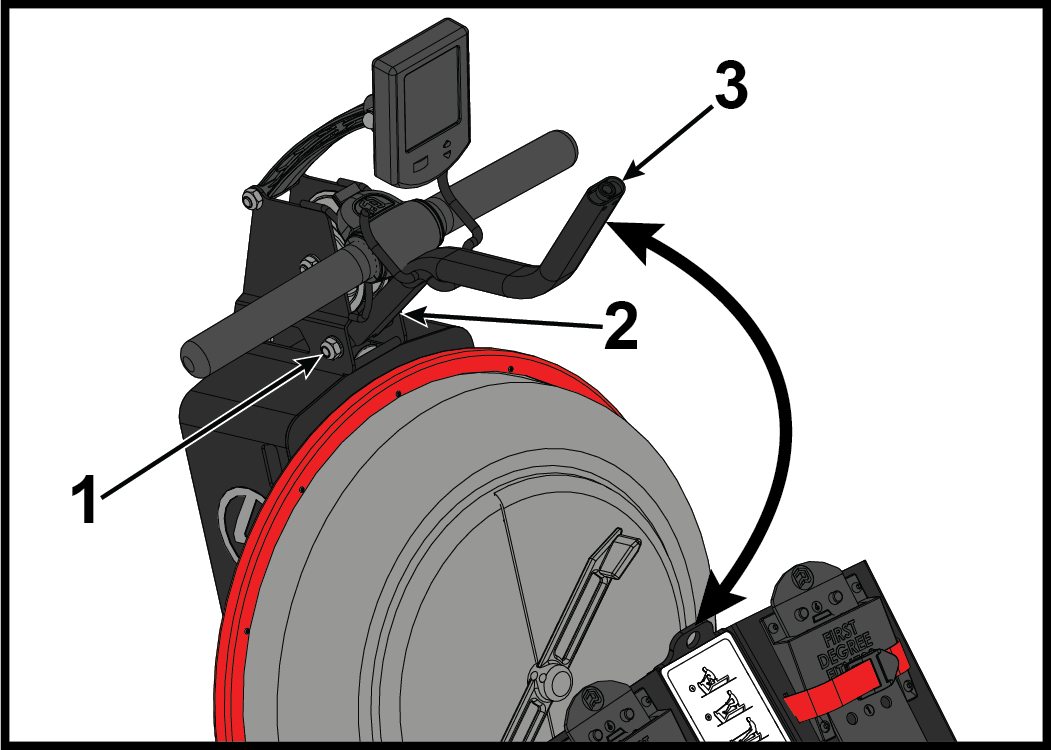

Gerakkan pemegang baris dari bar S-bend ke titik di mana ia berehat berhampiran
takal atas.
Item Penerangan Kuantiti 1 Pemegang 1 2 Pemegang S-Bend 1 3 Takal atas 1 -

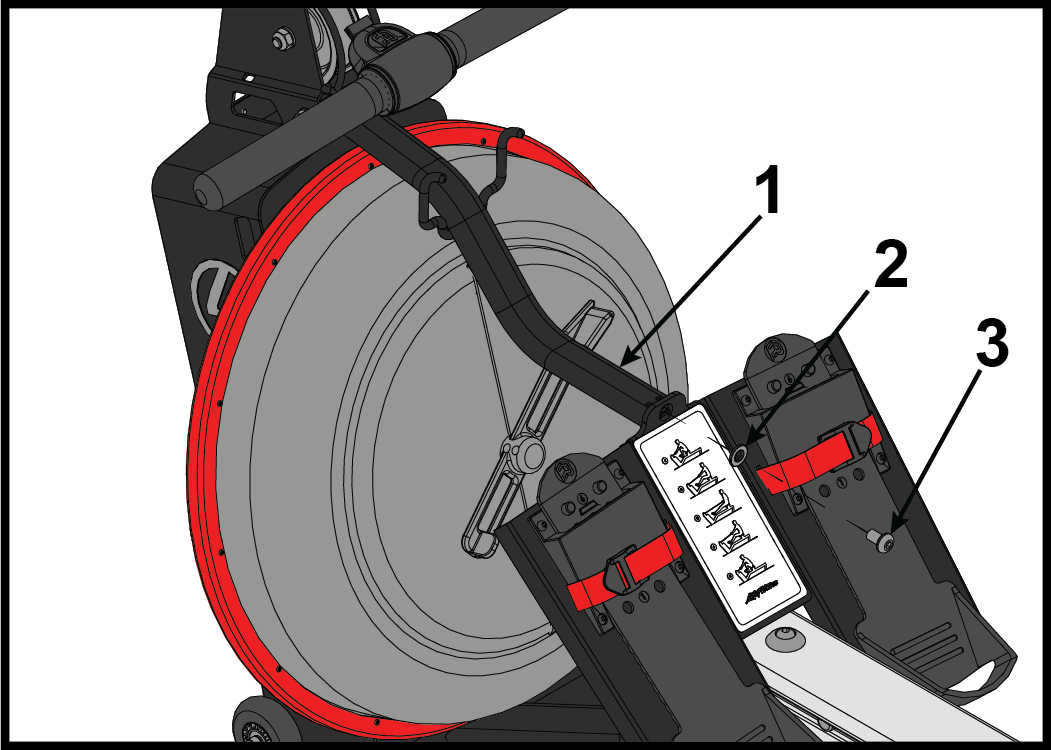

Keluarkan bolt dan pencuci yang mengikat bar S-bend ke plat kaki menggunakan
kunci Allen 6 mm.
Item Penerangan Kuantiti 1 Bar S-bend 1 2 Pencuci 1 3 Bolt 1 -
Longgarkan bolt dan nat yang mengikat bahagian atas bar S-bend menggunakan kunci Allen 6 mm dan kunci terbuka 17mm.
Item Penerangan Kuantiti 1 Nat 1 2 Bolt 1 3 Bar S-bend 1 - Putarkan bar S-bend ke atas dan ketatkan bolt dan nat untuk memastikan bar S-bend berada di atas dan tidak menghalang.
-

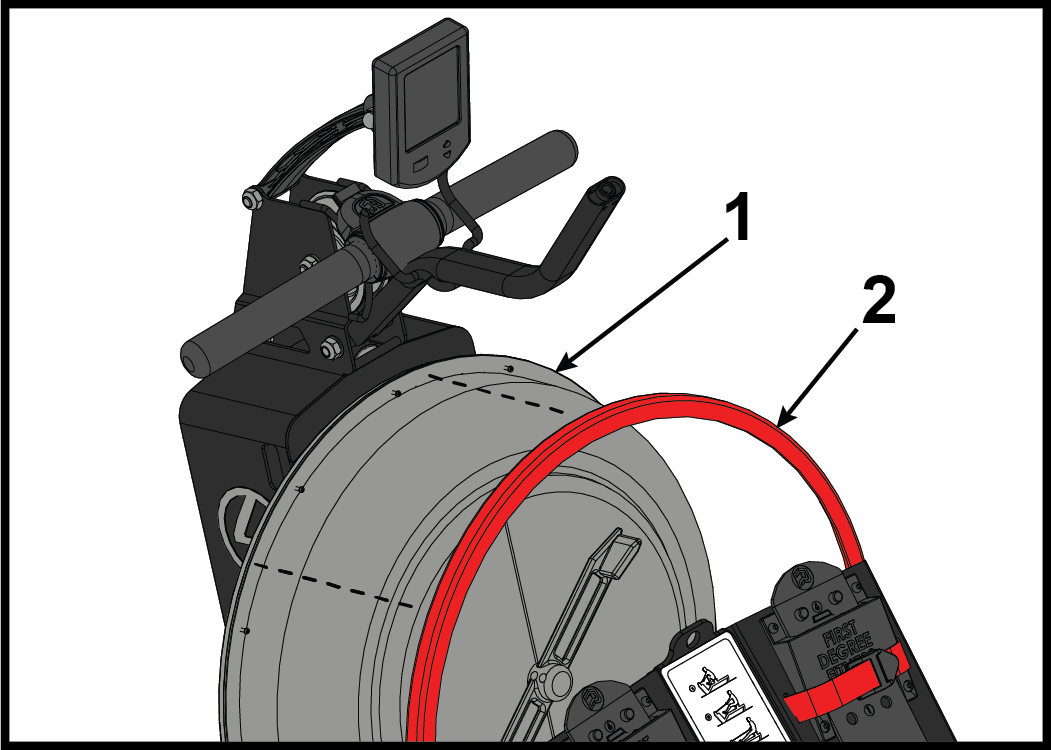

Tanggalkan cincin penutup luar merah dari tangki dengan tangan.
Item Penerangan Kuantiti 1 Tangki 1 2 Cincin penutup luar merah 1 -

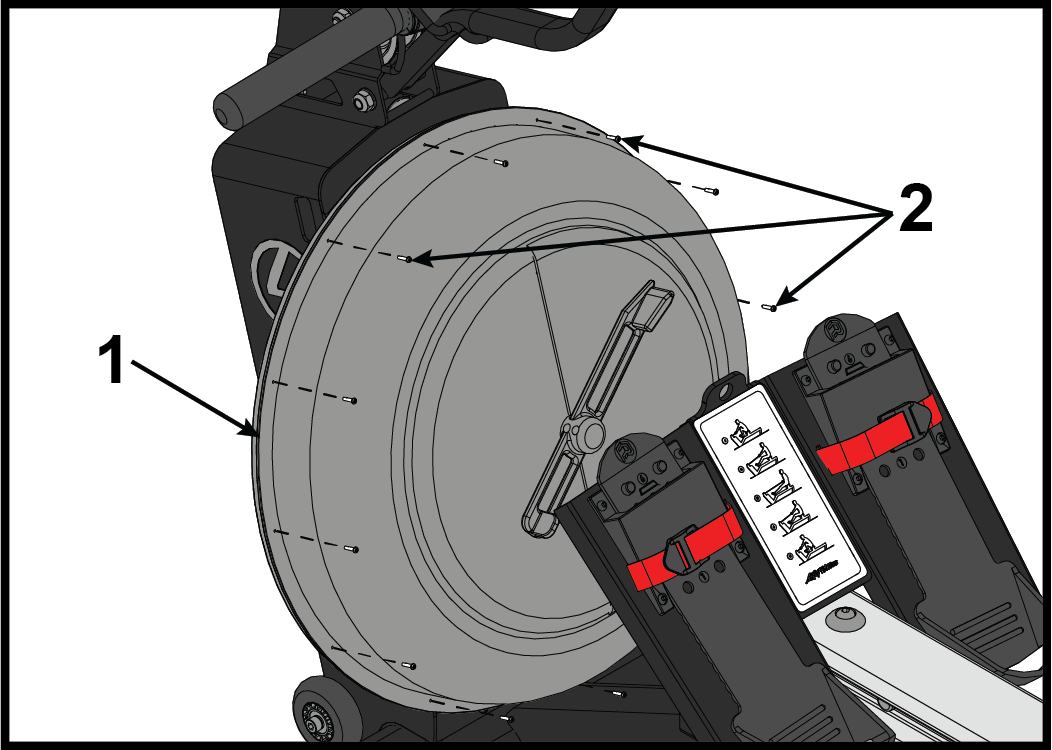

Tanggalkan dua belas bolt tangki air menggunakan pemutar skru Phillips.
Item Penerangan Kuantiti 1 Tangki 1 2 Bolt 12 -

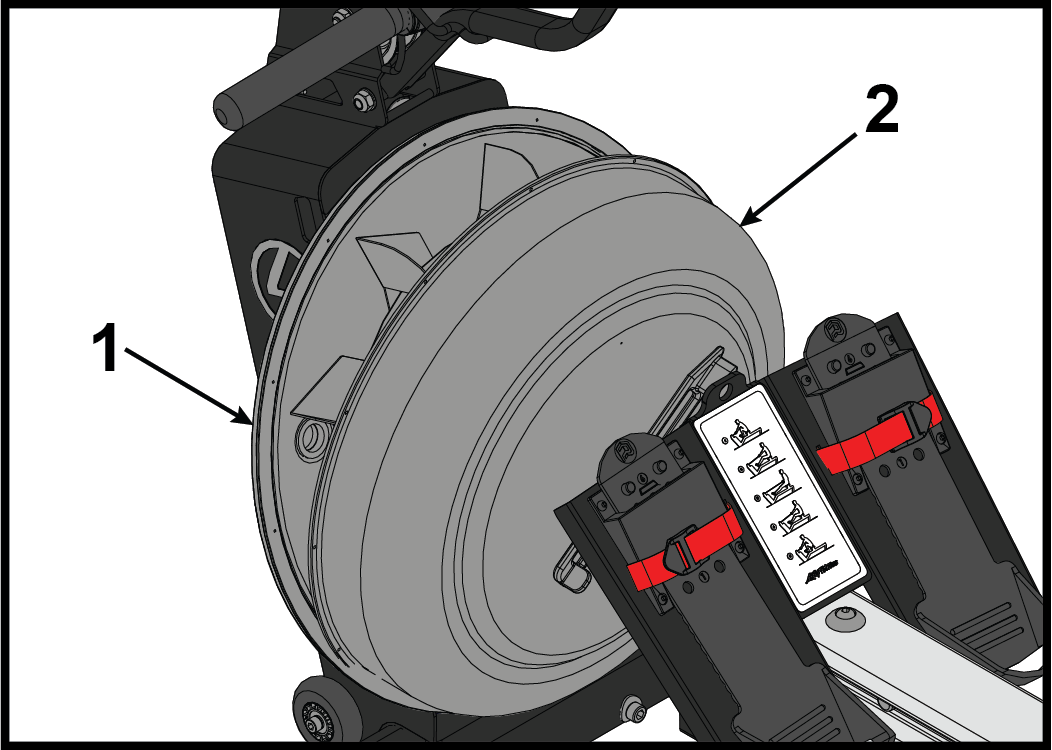

Tanggalkan penutup tangki dengan mencongkel dari belakang tangki menggunakan pemutar skru kepala rata. Letakkan di atas kain alas untuk mengelakkan calar.
Amaran: Congkel penutup tangki dengan berhati-hati, jangan rosakkan dengan pemutar skru kepala rata.
Item Penerangan Kuantiti 1 Belakang tangki 1 2 Penutup tangki 1 -

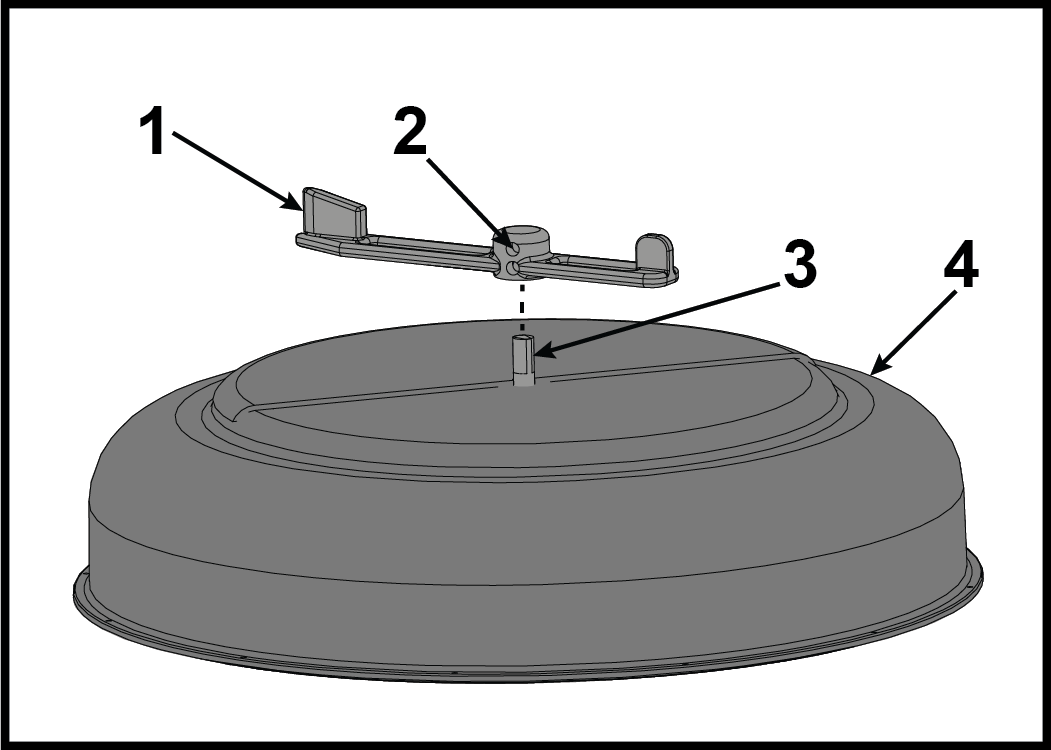

Longgarkan skru set pada pemegang pelarasan menggunakan kunci Allen 4 mm dan keluarkan pemegang pelarasan dari aci plat sokongan.
Item Penerangan Kuantiti 1 Pemegang pelarasan 1 2 Skru set 2 3 Aci plat sokongan 1 4 Penutup tangki 1 -

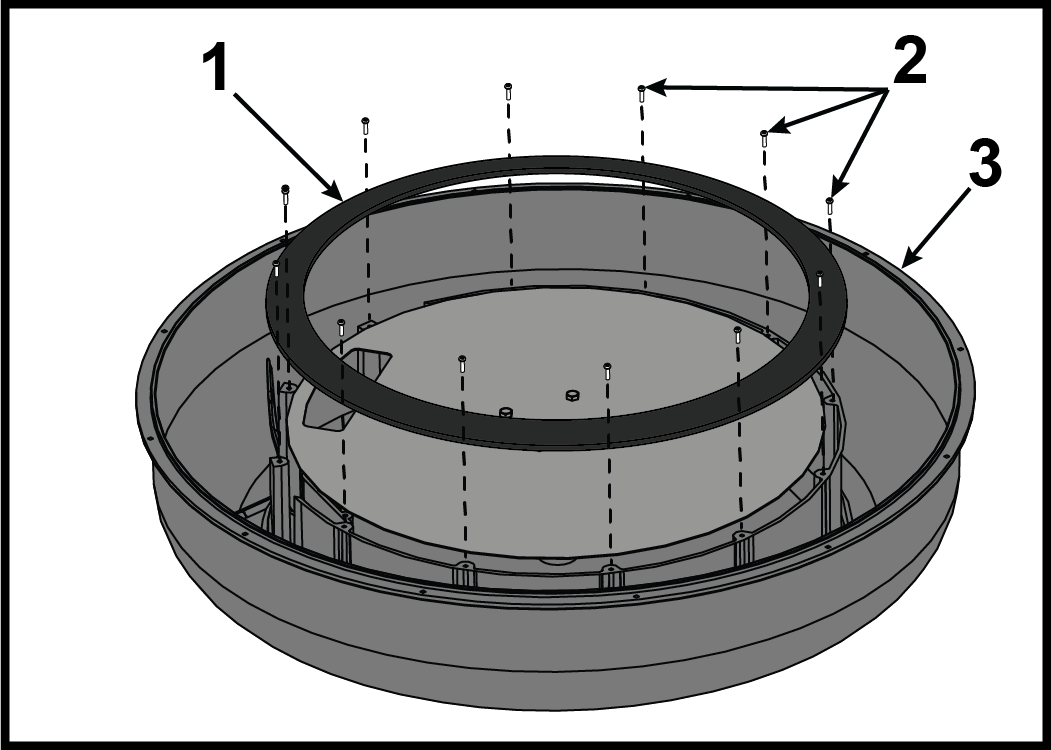

Tanggalkan dua belas bolt yang mengikat cincin tangki ke penutup tangki menggunakan pemutar skru Phillips.
Item Penerangan Kuantiti 1 Cincin tangki 1 2 Bolt 12 3 Penutup tangki 1 - Tanggalkan cincin tangki.
-

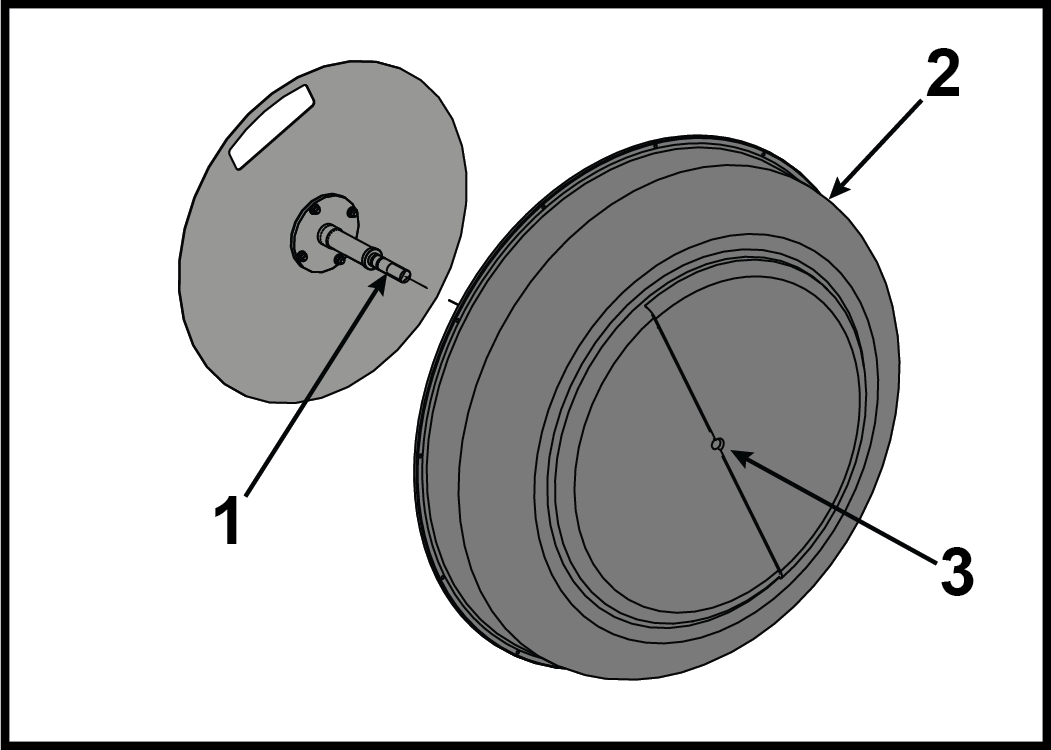

Tegakkan penutup tangki air di sisi dan keluarkan plat belakang dengan mengetuk aci keluar dengan
tukul getah.
Item Penerangan Kuantiti 1 Aci plat belakang 1 2 Penutup tangki 1 3 Ketuk di sini dengan tukul getah 1 -

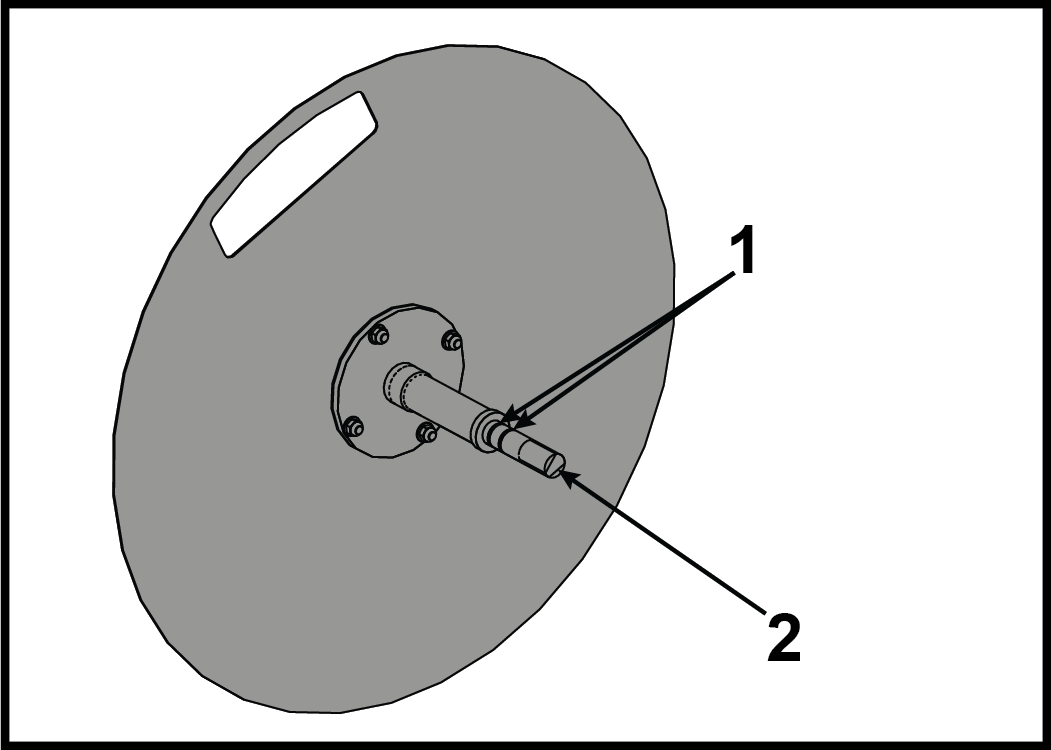

Keluarkan dan buang kedua-dua O-ring pada aci plat belakang.
Item Penerangan Kuantiti 1 O-ring 2 2 Aci plat belakang 1
-
