Ara l-artiklu li ġej Life Fitness Connect System Kit Hammer Strength Device Holder, Main Unit, Reflective Card, and Puck Installation Instructions għall-istruzzjonijiet ta' installazzjoni tal-holder tal-apparat fuq prodotti addizzjonali Hammer Strength.
Tabella tal-Kontenut
Assemblaġġ tal-Holder tal-Apparat Hammer Strength HS-HG

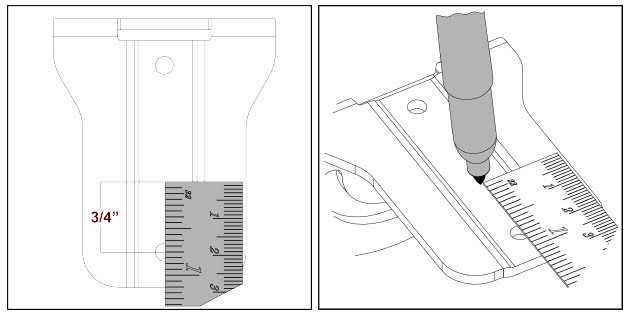

1. Bil-parti mgħawġa tal-bracket tat-telefon tħares 'l isfel, kejjel ¾" miċ-ċentru tal-ħofra t'isfel tal-bracket u immarka b'marker iswed kif muri.

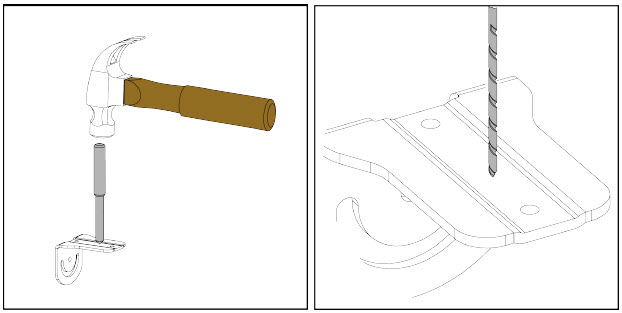

2. Uża punch ċentrali u martell biex tagħmel dent żgħir fuq iż-żona mmarkata, imbagħad uża drill bit ta' 1/8" u drill ħofra permezz tal-bracket. Poġġi l-bracket fuq in-naħa ladarba dan isir.
Installazzjoni tal-Holder tal-Apparat Hammer Strength HS-HG
1. Jekk il-piżijiet inkrementali huma fil-pożizzjoni mniżżla, erġgħu lura għall-pożizzjonijiet oriġinali tagħhom billi tiġbed 'il barra fuq il-knobs tar-rilaxx.

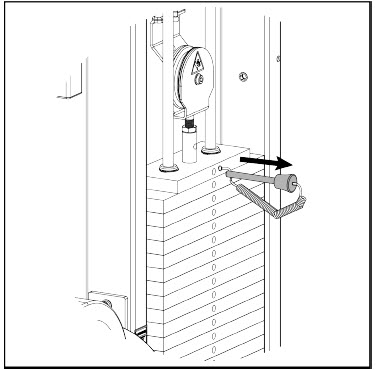

2. Neħħi l-pin tas-selettur mill-istack tal-piżijiet.

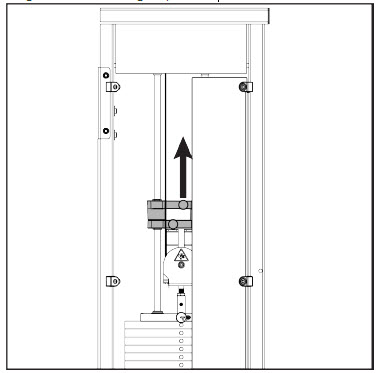

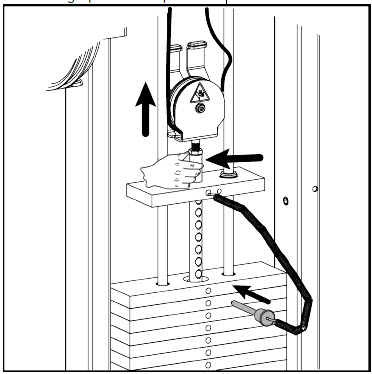

3. Aqbad bir-reqqa l-virga tas-selettur taħt il-pulley u għolli 'l fuq biex toħloq slack fil-kejbil u erġa' daħħal il-pin tas-selettur lura fl-istack tal-piżijiet kif muri.

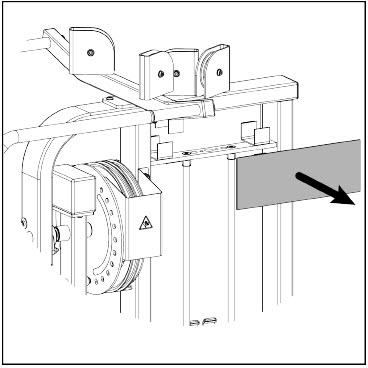

4. Neħħi l-placard tal-lemin (Placard li tħares lejn in-naħa tas-selettur tal-pin)

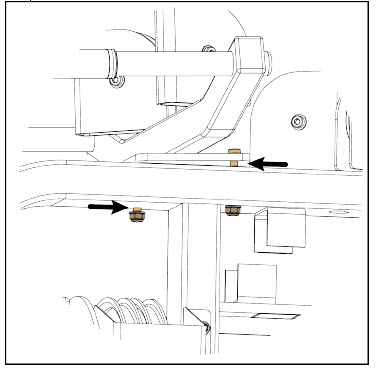

5. Uża wrench ta' 17mm u bit hex ta' 7mm biex tħoll, iżda ma tneħħix il-boltijiet ta' quddiem u ta' wara li jissigillaw il-pjanċa tal-weldment tal-manku.

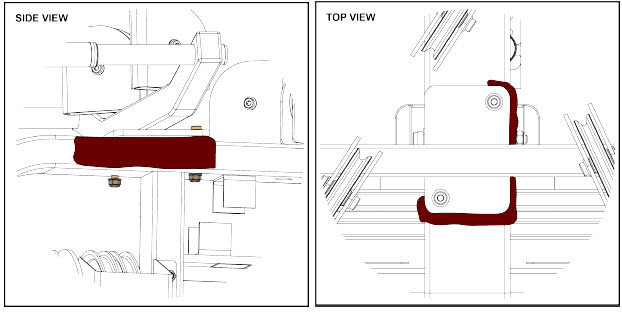

6. Isslajda ċarruta tal-ħanut bejn il-pjanċa tal-weldment tal-manku u l-qafas biex tipproteġi l-kisi tat-trab kif muri.

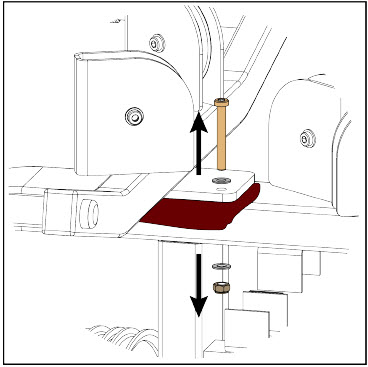

7. Neħħi l-bolt ta' wara (Bolt bejn l-erba' pulleys).

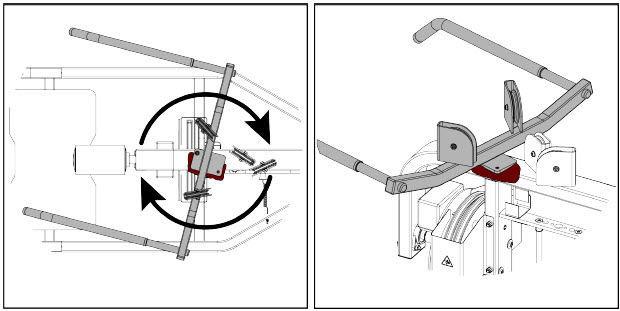

8. Dawwar bil-kawtela l-iwweldjar tal-manku lejn il-lemin kif muri.

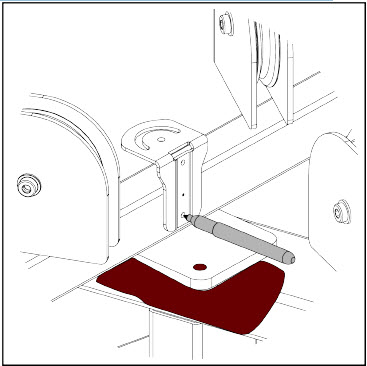

9. Ħu l-apparat tal-holder mill-Assemblea tal-Holder tal-Apparat u bil-parti mgħawġa tħares 'il barra, ċentraha fuq il-pjanċa tal-muntatura tal-manku u ftit 'il fuq mill-iwweldjar, imbagħad immarka l-toqba t'isfel fuq il-crossbar.

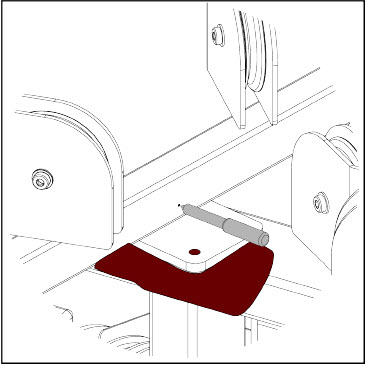

10. Uża punch ċentrali u martell biex tagħmel indentazzjoni fuq il-crossbar tal-manku fuq iż-żona mmarkata.
11. Twissija: Uża drill tal-enerġija, mhux driver tal-impatt.

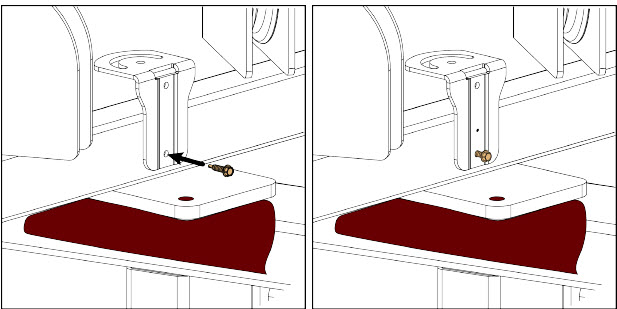

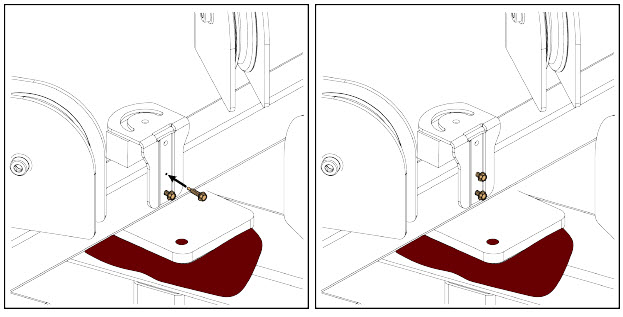

Poġġi l-bracket tat-telefon lura f'postu, imbagħad uża sokit ta' ¼" biex daħħal b'mod laxk l-ewwel viti li jtaqqbu lilhom infushom #8-18 x3/4" fit-toqba t'isfel.

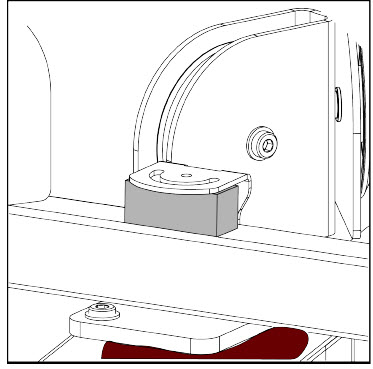

12. Poġġi spacer (eż. blokka tal-injam) madwar 2.5" x 1" taħt il-parti mgħawġa tal-bracket tat-telefon kif muri biex iżżomm il-bracket dritta.
13. Twissija: Uża drill tal-enerġija, mhux driver tal-impatt.
Uża sokit ta' ¼" biex daħħal b'mod laxk it-tieni viti li jtaqqbu lilhom infushom #8-18 x3/4" fit-tieni toqba.

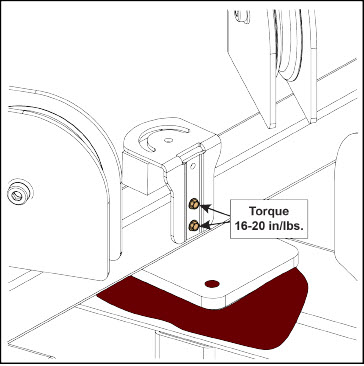

14. Attenzjoni: Torque il-viti għal 16-20 in/lbs.
Issikka ż-żewġ viti u torque għal 16-20 in/lbs.
Nota: Uża vacuum li jinżamm fl-idejn biex tnaddaf u tneħħi kwalunkwe debris tal-metall

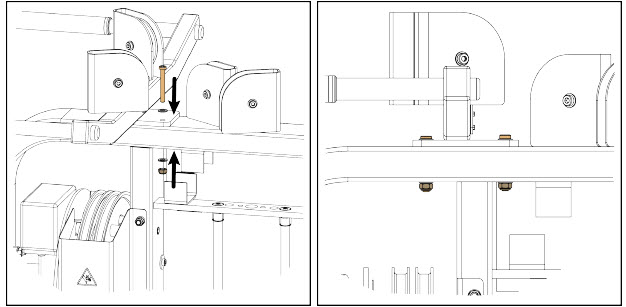

15. Dawwar lura bil-kawtela l-iwweldjar tal-manku, neħħi l-ixkafef tal-ħanut u daħħal il-bolt bil-ġewż imneħħi fil-pass 8, imbagħad uża bit hex ta' 7mm u wrench ta' 17mm biex issikka kemm il-bolts ta' quddiem kif ukoll ta' wara.

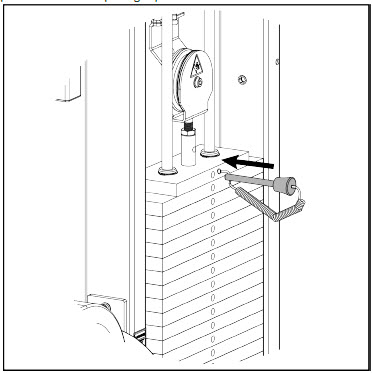

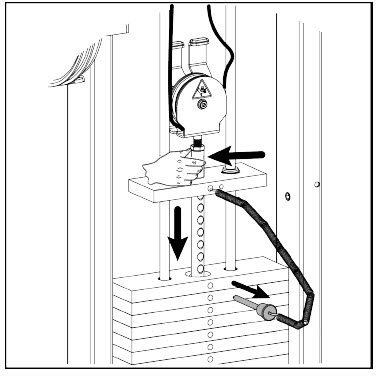

16. Aqbad il-virga tas-selettur u neħħi l-pin tas-selettur mill-pila tal-piż, imbagħad baxxi bil-mod il-pjanċa ta' fuq fuq il-pila u erġa' daħħal il-pin tas-selettur.
17. Installazzjoni tal-Holder tal-Apparat Lest
Ara l-artiklu li ġej Life Fitness Connect System Kit Hammer Strength Device Holder, Main Unit, Reflective Card, and Puck Installation Instructions biex tinstalla l-unità prinċipali li fadal, il-Reflective Card, u l-Puck
