Dan l-artiklu ġie tradott awtomatikament mill-Ingliż permezz ta' intelliġenza artifiċjali. F'każ ta' kunflitt, il-verżjoni bl-Ingliż għandha tirrenja.
-
Naddaf ix-xaft tal-pjanċa ta' wara b'drapp nadif.

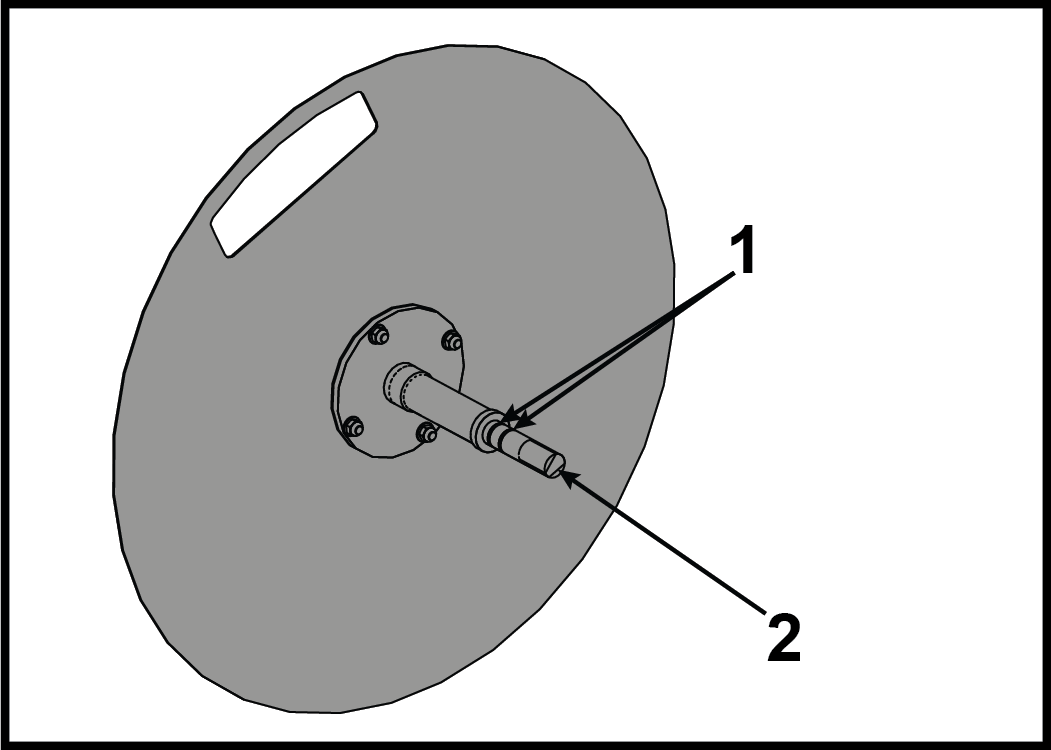

Oġġett Deskrizzjoni Kwantità 1 O-ring 2 2 Xaft tal-pjanċa ta' wara 1 - Installa żewġ O-rings fuq ix-xaft tal-pjanċa ta' wara.
- Applika silikon ġewwa t-toqba tal-muntatura tat-tank billi tuża pinzell tas-silikon.
-

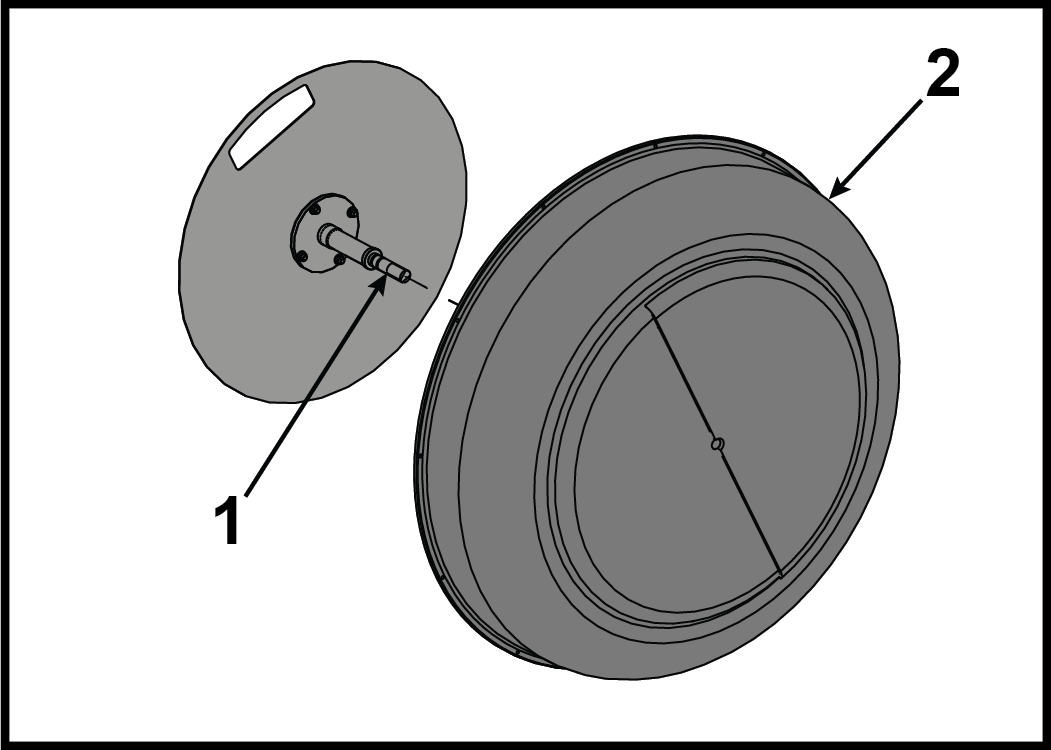

Installa x-xaft tal-pjanċa ta' wara fil-qoxra tat-tank.
Oġġett Deskrizzjoni Kwantità 1 Xaft tal-pjanċa ta' wara 1 2 Qoxra tat-tank 1 -

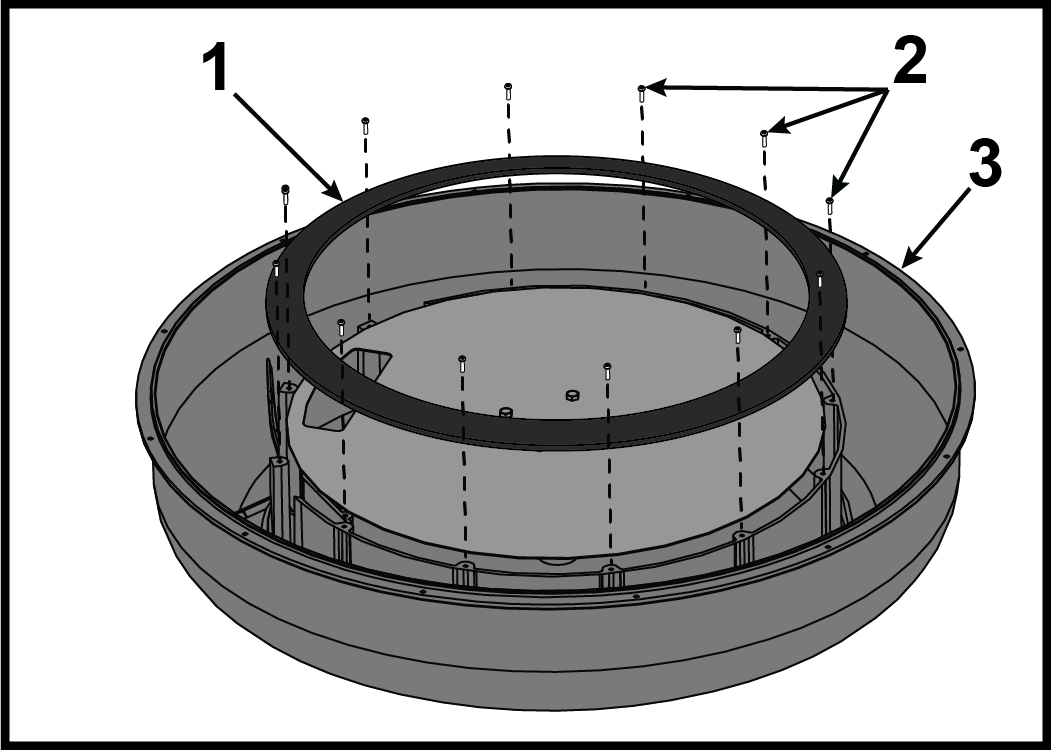

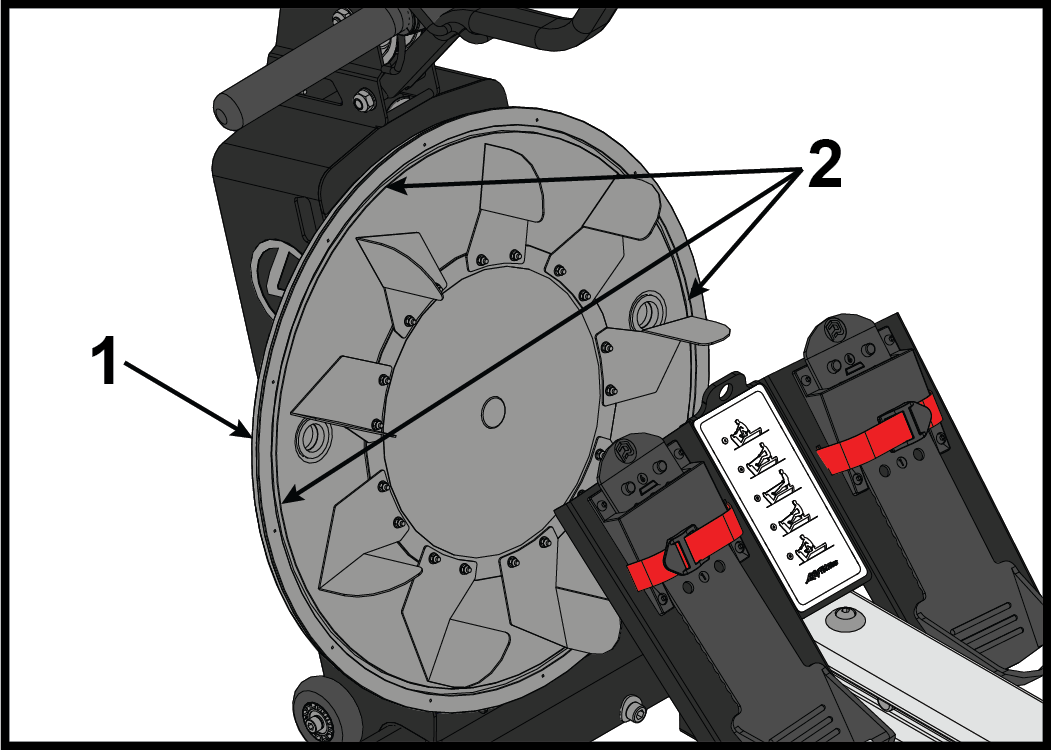

Installa tnax-il bolt li jżommu ċ-ċirku tat-tank billi tuża tornavit Phillips, imma tissikkax kompletament.
Oġġett Deskrizzjoni Kwantità 1 Ċirku tat-tank 1 2 Bolt 12 3 Qoxra tat-tank 1 - Issikka l-bolts kompletament. Torque għal 10 kgf / cm.
-

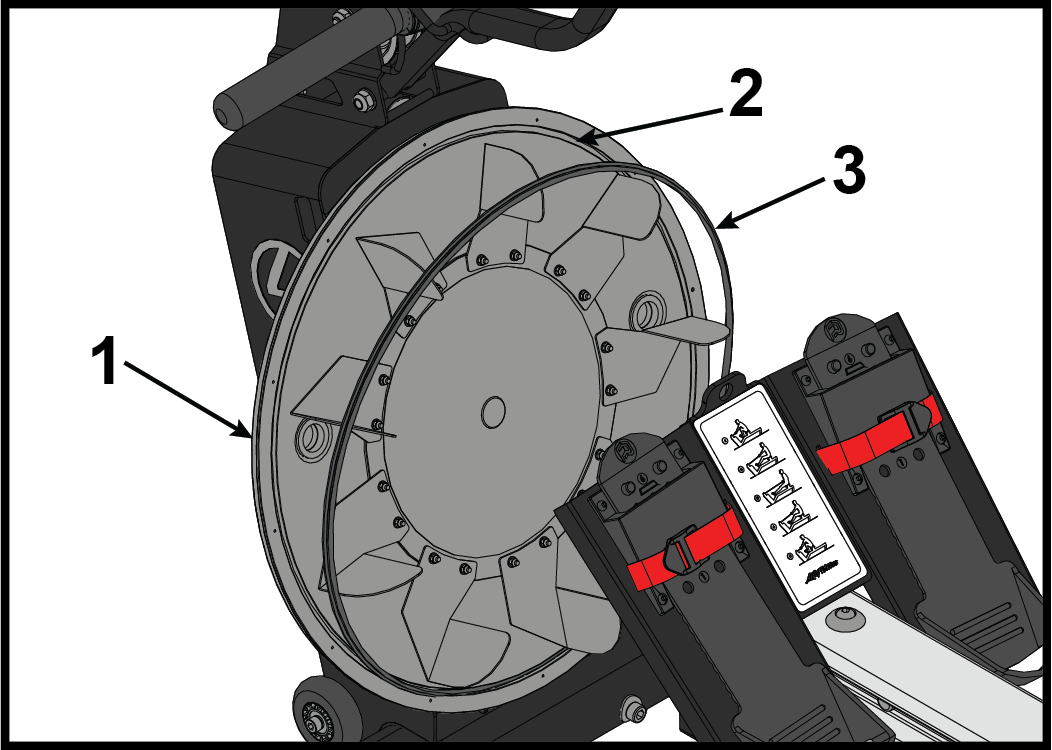

Neħħi u armi s-siġill tat-tank.
Oġġett Deskrizzjoni Kwantità 1 Lura tat-tank 1 2 Kanal tas-siġill tat-tank 1 3 Siġill tat-tank 1 -
Applika silikon fuq il-kanal tas-siġill tat-tank billi tuża pinzell żgħir.
Oġġett Deskrizzjoni Kwantità 1 Lura tat-tank 1 2 Kanal tas-siġill tat-tank 1 -

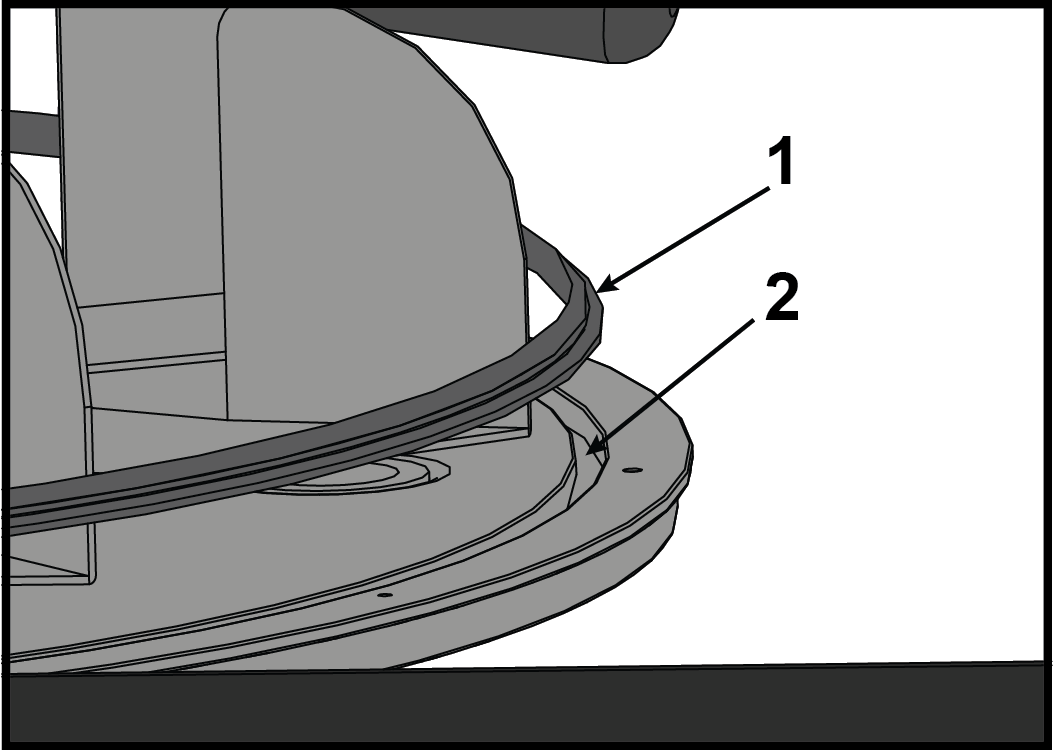

Installa s-siġill tat-tank fil-kanal tas-siġill tat-tank bil-ġenb ċatt lejn ġewwa tat-tank.
Oġġett Deskrizzjoni Kwantità 1 Siġill tat-tank 1 2 Kanal tas-siġill tat-tank 1 -
Applika aktar silikon fuq in-naħa ta' fuq tas-siġill tat-tank billi tuża pinzell żgħir.
Oġġett Deskrizzjoni Kwantità 1 Lura tat-tank 1 2 Applika silikon hawn 1 -

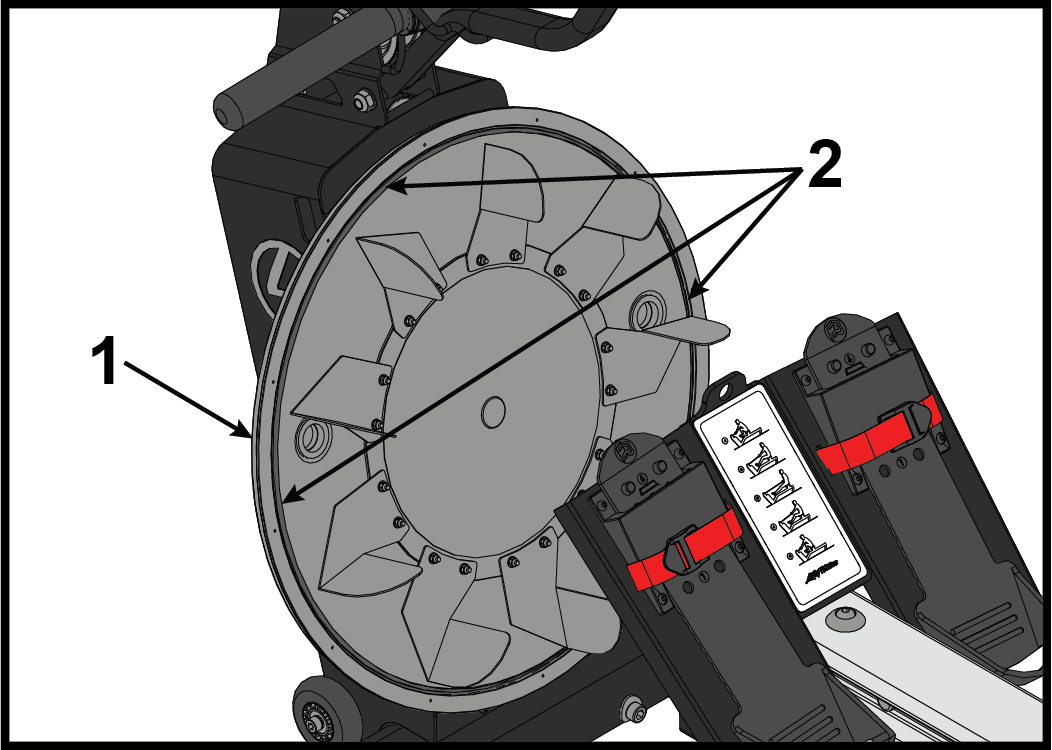

Poġġi bolt wieħed fil-parti ta' fuq tal-għatu tat-tank tal-ilma u wieħed fil-qiegħ.
Nota: Allinja l-għatu tat-tank tal-ilma bil-logos u d-dekals allinjati orizzontalment.

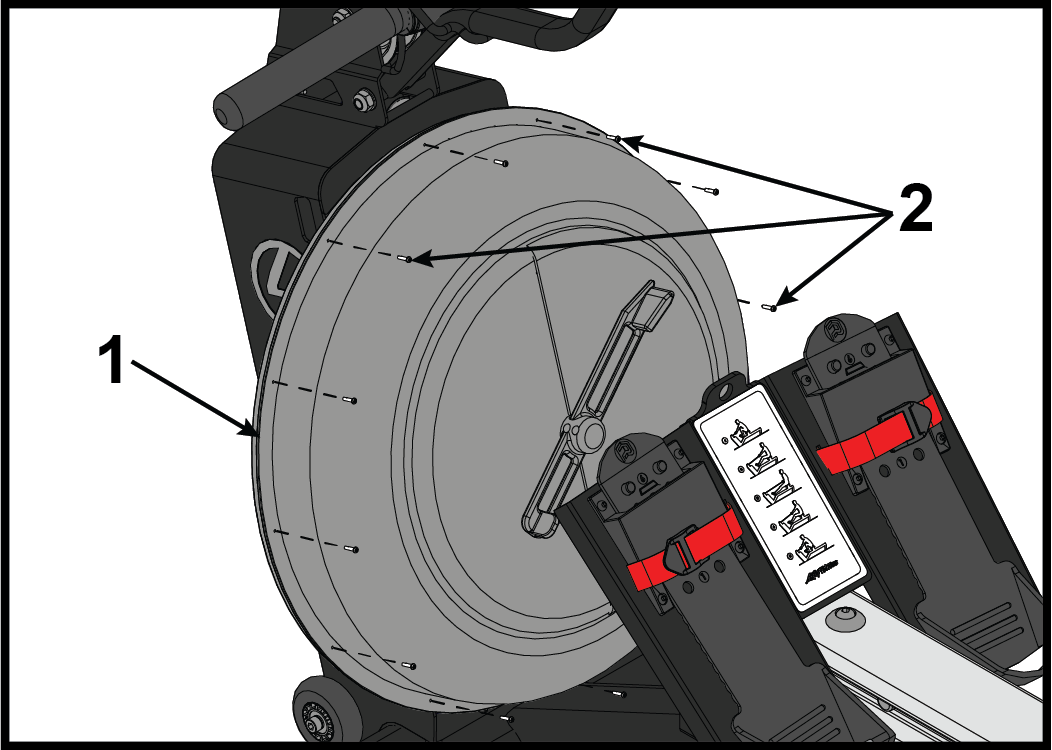

Oġġett Deskrizzjoni Kwantità 1 Tank 1 2 Bolts 12 - Allinja ż-żewġ bolts u installa l-għatu tat-tank tal-ilma mal-bażi.
- Issikka parzjalment il-bolts billi tuża tornavit Phillips.
- Installa l-għaxar bolts l-oħra u issikka parzjalment il-bolts billi tuża tornavit Phillips.
- Issikka kompletament it-tnax-il bolt. Torque għal 8 kgf / cm.
-

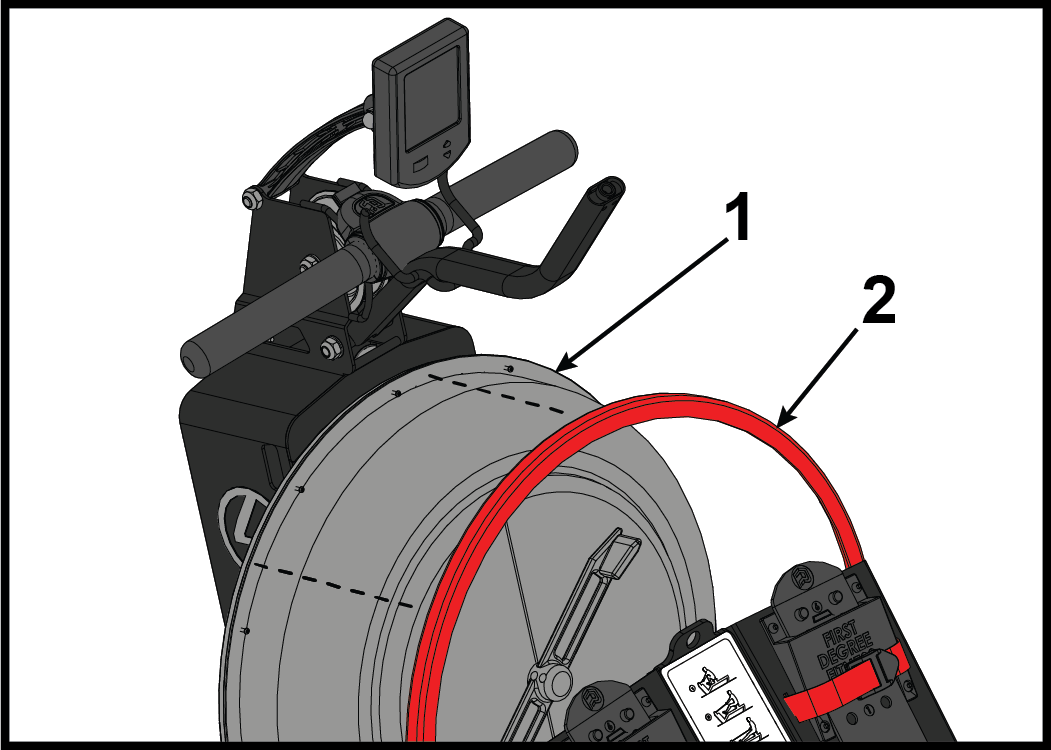

Installa ċirku aħmar tal-qoxra ta 'barra bl-idejn.
Oġġett Deskrizzjoni Kwantità 1 Tank 1 2 Ċirku aħmar tal-qoxra ta 'barra 1 -

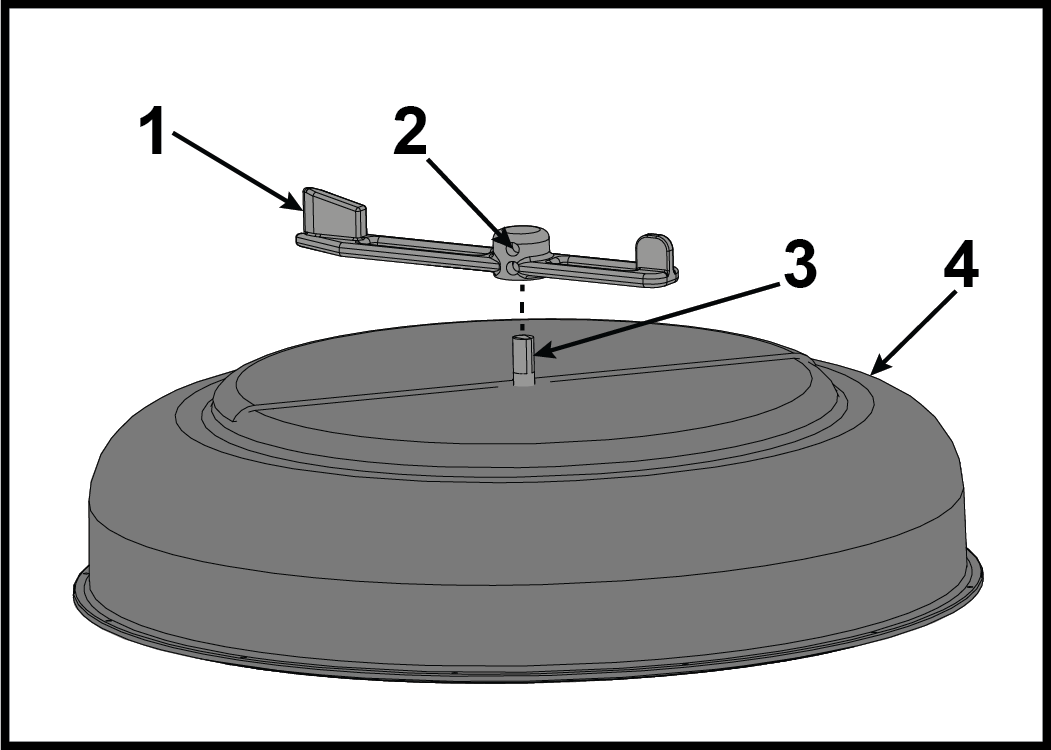

Installa viti tas-sett fuq il-manku tal-aġġustament u issikka billi tuża chiavetta Allen ta' 4 mm. Ittestja
rotazzjoni tal-manku tal-aġġustament għal operazzjoni bla xkiel.
Oġġett Deskrizzjoni Kwantità 1 Manku tal-aġġustament 1 2 Viti tas-sett 2 3 Xafta tal-pjanċa ta' wara 1 4 Qoxra tat-tank 1 -

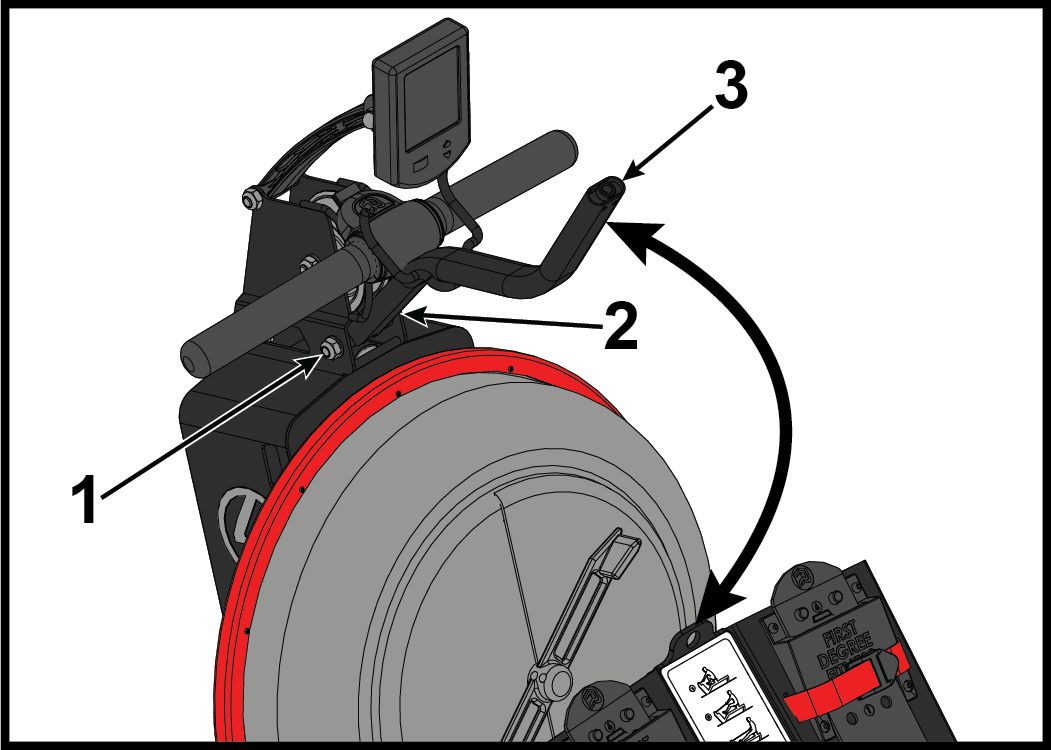

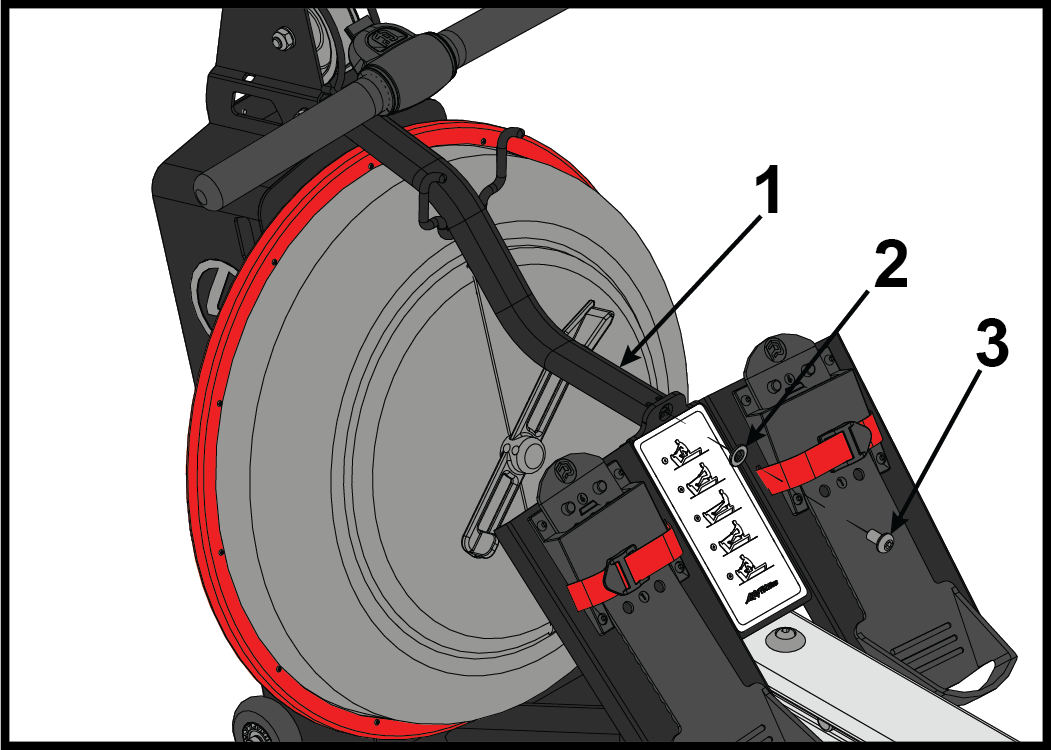

Illaxka l-bolt u l-ġewż li jżommu l-parti ta' fuq tal-barra S-bend billi tuża chiave Allen ta' 6 mm u chiave miftuħa ta' 17mm.
Oġġett Deskrizzjoni Kwantità 1 Ġewż 1 2 Bolt 1 3 Barra S-bend 1 -
Installa l-bolt u l-washer li jżommu l-barra S-bend mal-footplate billi tuża chiave Allen ta' 6 mm. Torque għal 180 kgf / cm.
Oġġett Deskrizzjoni Kwantità 1 Barra S-bend 1 2 Washer 1 3 Bolt 1 - Issikka l-bolt u l-ġewż li jżommu l-quċċata tal-barra S-bend billi tuża chiave Allen ta' 6 mm u chiave miftuħa ta' 17mm. Torque għal 180 kgf / cm.
-
