Techniki prawidłowego obchodzenia się:
Prawidłowe obchodzenie się z płytką drukowaną (PCB) jest kluczowe, aby uniknąć uszkodzeń. Elektroniczne komponenty płytki nigdy nie powinny być dotykane ani obsługiwane bezpośrednio. Podczas obchodzenia się z płytką należy unikać podnoszenia jej za duży induktor, kondensatory lub jakikolwiek inny komponent. Dodatkowo zaleca się zawsze używać obu rąk podczas obchodzenia się z tymi płytkami, ponieważ niektóre z nich są delikatne i/lub ciężkie oraz niezrównoważone.
Zapobieganie:
Metody zapobiegania elektrostatycznemu wyładowaniu wykorzystują kombinację produktów kontrolnych, zapobiegania wyładowaniom elektrostatycznym oraz zatwierdzonych metod, takich jak uziemienie ESD. Aby uniknąć efektu ESD, musimy zmniejszyć różnicę potencjałów między naszym ciałem a ziemią.

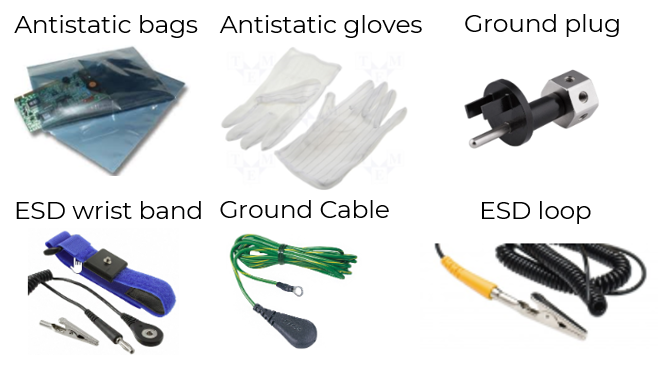

Oto przykłady produktów, które można użyć do zapobiegania ESD:
Co należy zrobić:
Nie dotykaj PCB ani jej komponentów podczas próby (od)łączenia złączy.

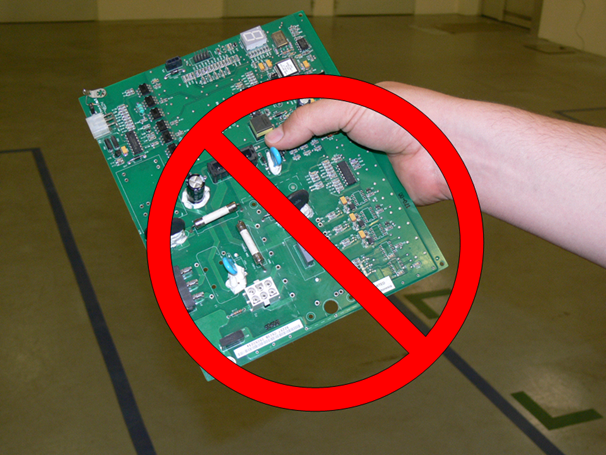

Nie dotykaj bezpośrednio elektronicznych komponentów na PCB podczas przenoszenia płytki.

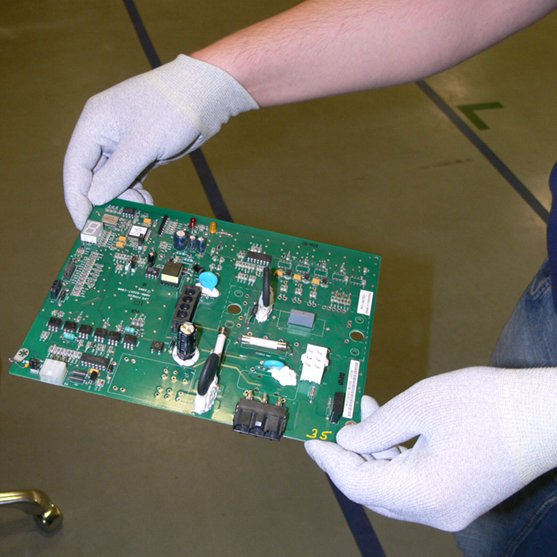

Trzymaj PCB za jej rogi obiema rękami i noś rękawice ESD.

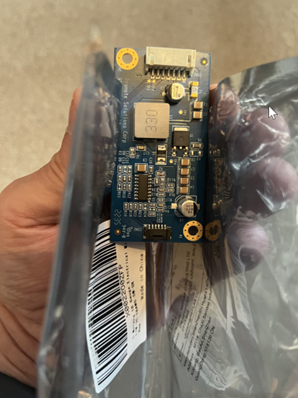

Dodatkowo, torba antystatyczna może być użyta jako improwizowana rękawica, aby zapewnić dodatkową ochronę płytki.

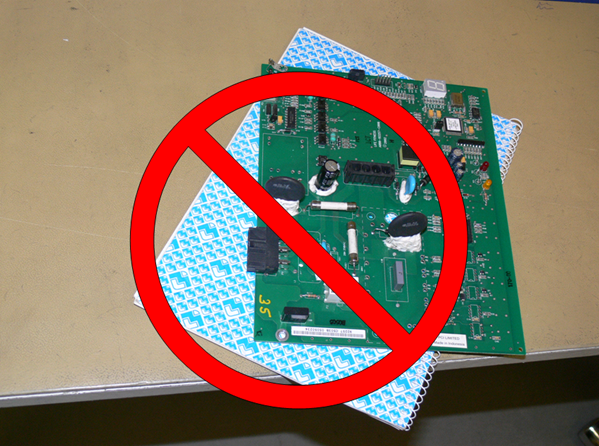

Nie przechowuj PCB na powierzchni, która nie jest chroniona przed ESD.

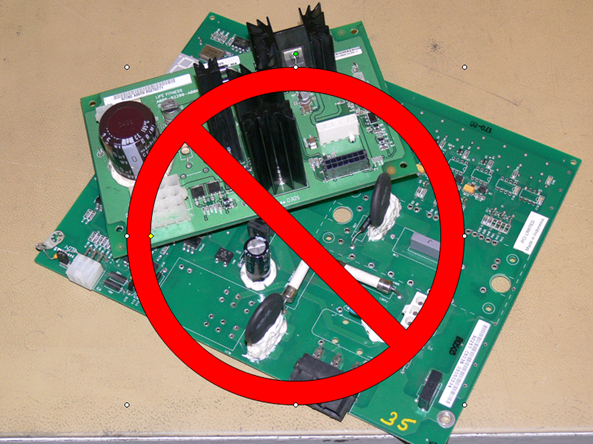

Nie układaj PCB jedna na drugiej.

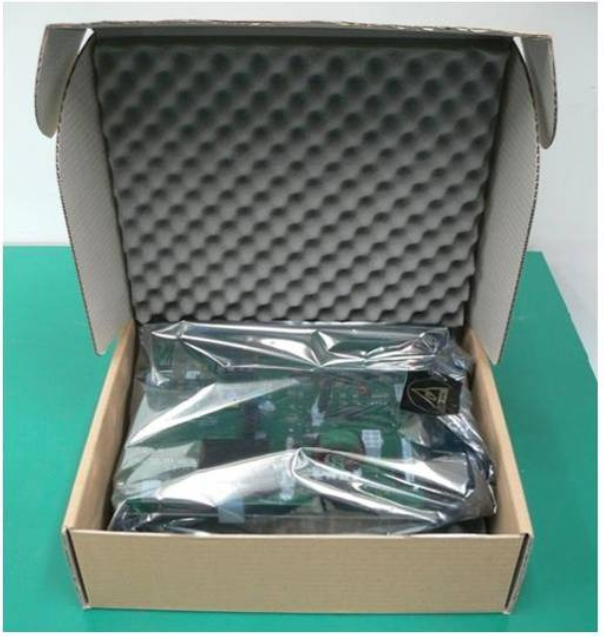

PCB zawsze powinny być przechowywane w zamkniętej torbie chroniącej przed ESD (w stanie otwartym torba zapewni jedynie około 70% ochrony).
