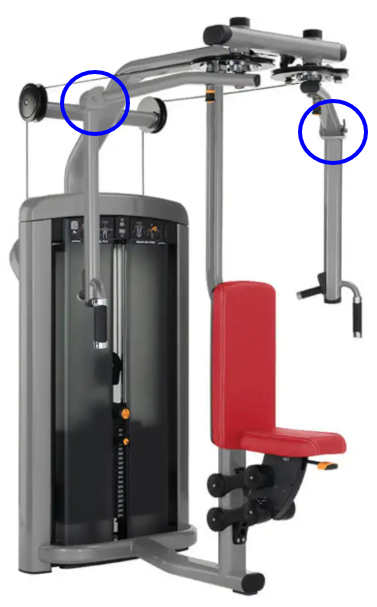

O hardware do ponto de fixação dos braços de trabalho no Fly / Pectoral Fly (SS-FLY, OP-FLY, HS-FLY, HS-PEC) pode afrouxar com o tempo.
Descrição

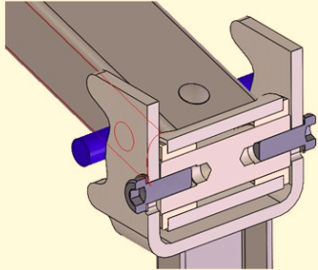

O design original tinha o eixo no qual o braço de trabalho gira, fixado entre o formato em U na parte superior do braço de trabalho, que pode ficar apertado nos buchas se a manutenção irregular for realizada e causar o afrouxamento dos parafusos de fixação. Veja fig.1.
Fig.1
Resolução
Uma mudança no design do produto para os braços de trabalho das máquinas Fly e Pectoral Fly foi realizada. Veja Diferenças Visuais para alterações, e veja Produtos Afetados para unidades afetadas.
Os novos braços de trabalho são compatíveis com versões anteriores, veja Números de Peças, para mais informações.
Garantia
Os termos padrão de garantia se aplicam. Consulte as condições de garantia locais.
Produtos Afetados
Os números de série indicados abaixo são as primeiras unidades de produção a incluir os novos conjuntos de braços de trabalho.
| Série | Modelo | Número de Série Inicial |
| Insignia | SS-FLY-ASSY | Produção EUA: SS1FLYR25431108 |
| Produção Hungria: 102544G05444 | ||
| Axiom | OP-FLY-ASSY | Produção Hungria: 102605M02106 |
| Hammer Select | HS-FLY-ASSY | Produção EUA: HSSFLYR25351191 |
| Produção Hungria: 102537J04096 | ||
| HS-PEC-ASSY | Produção EUA: HSSPECR25400828 | |
| Produção Hungria: 102548J06333 |
Diferença Visual

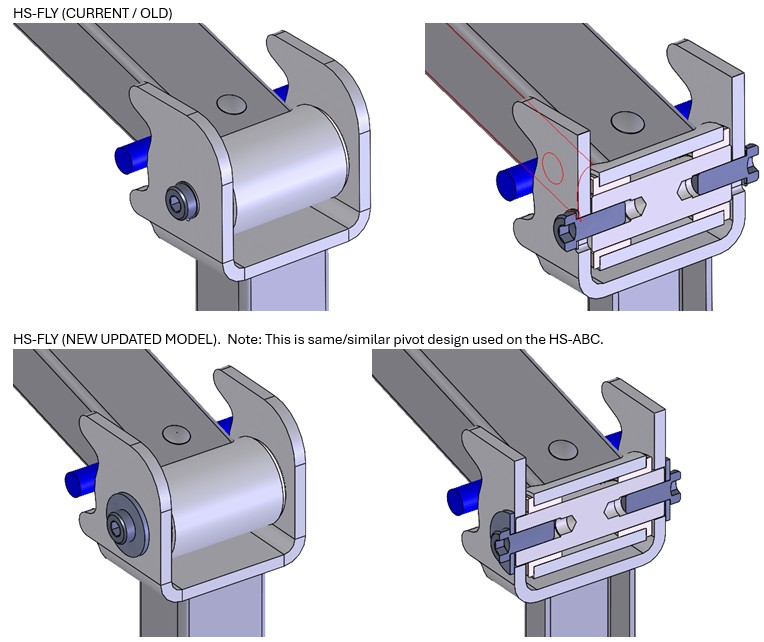

Nota: As imagens abaixo foram tiradas do HS-FLY. A configuração pode parecer ligeiramente diferente em outros modelos mencionados neste artigo. Sempre verifique os Manuais de Peças específicos.
A montagem Antiga abaixo mostra o eixo capturado entre o formato em U do braço de trabalho e os parafusos de fixação apertados contra o braço de trabalho.
A montagem Nova mostra o eixo agora passando pelo formato em U do braço de trabalho e os parafusos de fixação apertados contra o eixo.

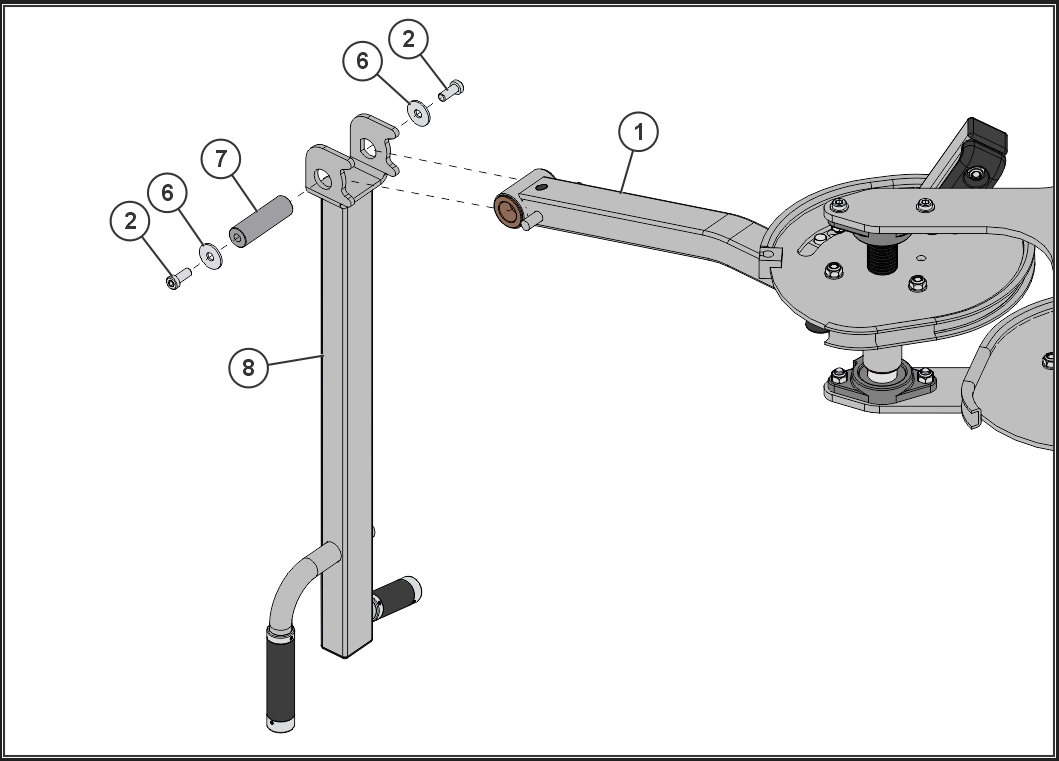

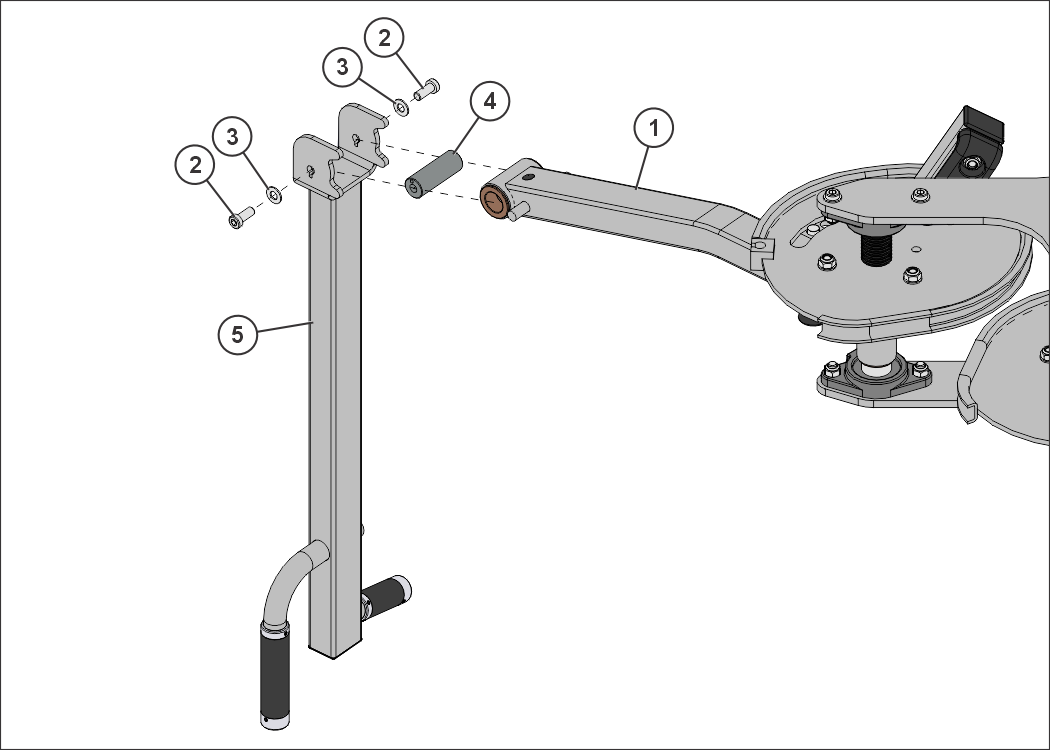

Números de Peças
Importante: O "XX" no final do número da peça representa a cor da estrutura. Certifique-se de adicionar o código de cor correto ao fazer o pedido. O kit de serviço incluirá o seguinte:
Item 2: Parafusos
Item 6: Arruelas
Item 7: Eixo
Item 8: Braço de trabalho com pegadores
Link para cor da estrutura: Life_Fitness_Frame_Paint_Colors.pdf
Nota: Os braços de trabalho vêm com o Ergo Grip apenas para o SS-FLY. Todas as outras séries de produtos mencionadas neste artigo virão com o pegador padrão para a linha de produtos pretendida.
Importante: O seguinte se aplica apenas ao Insignia SS-Fly

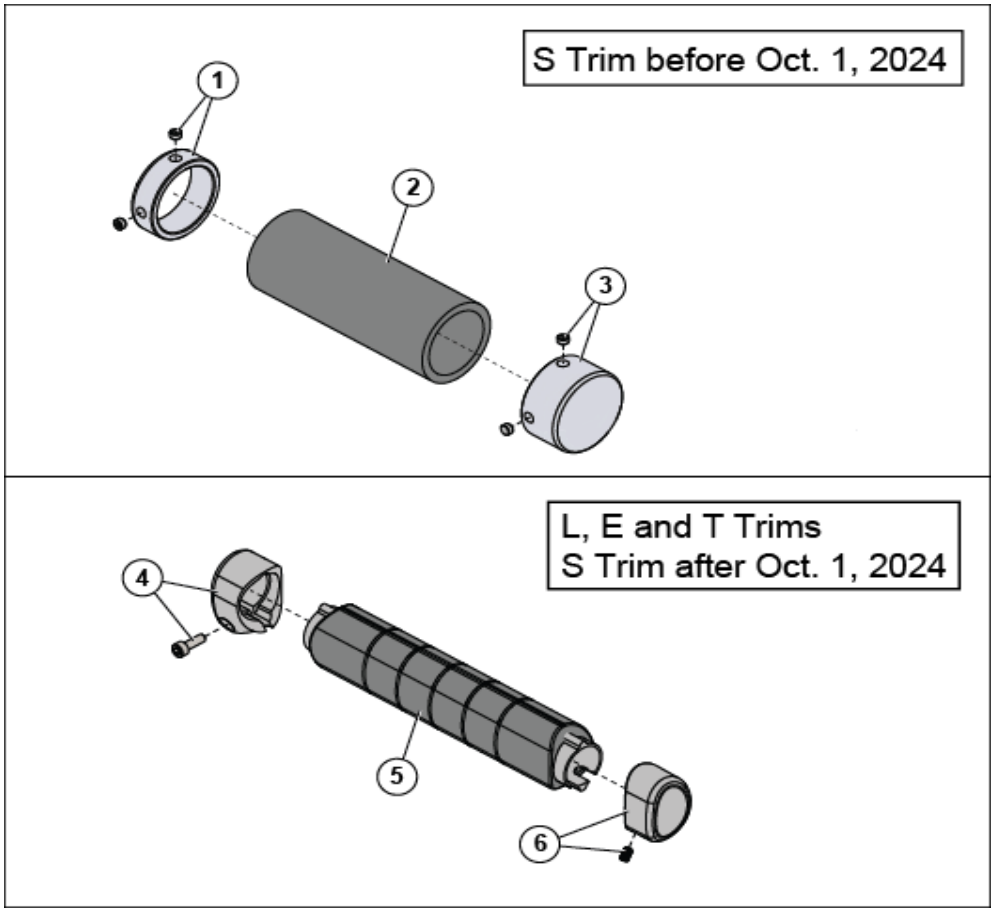

- A versão mais antiga do SS-FLY tinha duas opções diferentes de empunhadura, que foram alteradas para a versão de empunhadura vista na Fig.2 a partir de 01 de outubro de 2024.
- Se o braço de trabalho que você está trocando ou substituindo tiver a empunhadura S Trim mais antiga, anterior a 01 de outubro de 2024, encomende uma empunhadura S Trim adicional, tampas e parafusos de fixação, para que os braços de trabalho/unidade tenham empunhaduras correspondentes.
- Consulte o manual de peças na Loja de Peças para os números de peças mais recentes.
-
Fig.2
| Série | Modelo | Lado do Braço de Trabalho | Número da Peça | Qtd |
| Insignia | SS-FLY-ASSY | Kit: SERVIÇO, BRAÇO DE TRABALHO, ESQUERDO, SS-FLY | 1029280-00XX | 1 |
| Kit: SERVIÇO, BRAÇO DE TRABALHO, DIREITO, SS-FLY | 1029279-00XX | 1 | ||
| Axiom | OP-FLY-ASSY | Kit: SERVIÇO, BRAÇO DE TRABALHO, ESQUERDO, OP-FLY | 1029290-00XX | 1 |
| Kit: SERVIÇO, BRAÇO DE TRABALHO, DIREITO, OP-FLY | 1029291-00XX | 1 | ||
| Hammer Select | HS-FLY-ASSY | Kit: SERVIÇO, BRAÇO DE TRABALHO, ESQUERDO, HS-FLY | 1028331-00XX | 1 |
| Kit: SERVIÇO, BRAÇO DE TRABALHO, DIREITO, HS-FLY | 1028330-00XX | 1 | ||
| HS-PEC-ASSY | Kit: SERVIÇO, BRAÇO DE TRABALHO, ESQUERDO, HS-PEC | 1029269-00XX | 1 | |
| Kit: SERVIÇO, BRAÇO DE TRABALHO, DIREITO, HS-PEC | 1029268-00XX | 1 |
Ref: Pre-2957
