Nota: Ao substituir uma consola no SCIFIT StepOne Stepper, certifique-se de reutilizar a peça do suporte da consola A5044 e quatro parafusos parte 91218 na consola de substituição mostrada no Passo 3 . O suporte da consola e os parafusos precisarão ser encomendados separadamente na LF Parts Store para encomendas de consola fora da caixa.

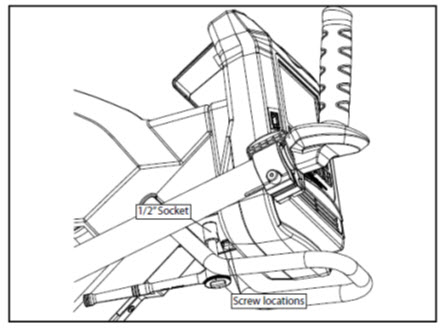

Passo 1:
Use uma chave de soquete de 1/2" para remover os dois parafusos de flange 5/16-18 x 1/2" parte 19651 que fixam o suporte da consola à estrutura

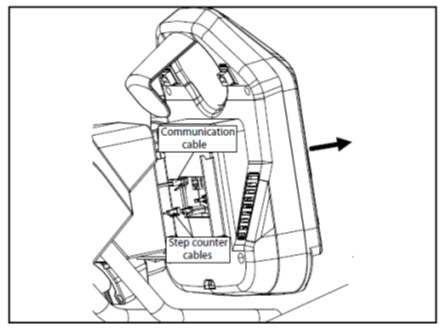

Passo 2:
Puxe cuidadosamente a consola para longe da estrutura, depois desconecte o cabo de
Comunicação
e o cabo do
Contador de passos intermédio
da consola

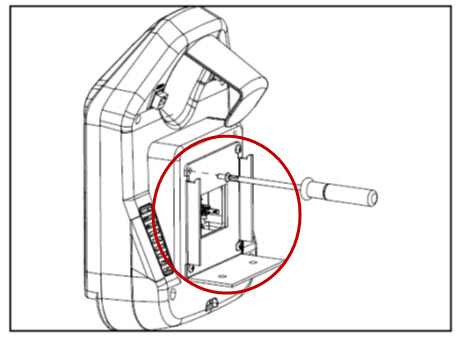

Passo 3
Use uma chave de fenda phillips para remover os quatro parafusos M5 x 12mm parte
91218
que fixam o Suporte da Consola StepOne parte
A5044
à consola, depois remova o suporte.
