| Número do Documento: | 8400421256983 |
|---|---|
| Data da Revisão: | 11 de julho de 2022 |
| Nível de Experiência: | Iniciante |
| Tempo Necessário: | 45 minutos |
| Distribuído Para: | Instaladores e Técnicos |
| Código do Problema: | MECRA |
| Garantia: | Padrão |
| Informações proprietárias e confidenciais da Life Fitness. Para uso exclusivo do destinatário pretendido. As informações e instruções neste boletim são destinadas ao uso por técnicos qualificados. Após completar o procedimento, opere a unidade em todos os níveis para verificar o funcionamento adequado. As informações de garantia são apenas para referência e estão sujeitas a alterações. Entre em contato com o representante local da Life Fitness para mais informações. | |
Aviso: Após completar o procedimento, opere a unidade em todos os níveis para verificar o funcionamento adequado.
DESCRIÇÃO
Os tanques de água Row GX podem vazar água se estiverem danificados ou não forem instalados corretamente. Para resolver isso, primeiro identifique onde a água está vazando.
Nota: Pode ser necessário remar algumas vezes para agitar a água no tanque e identificar
onde está vazando.
O vazamento estará se originando de um dos três locais. Depois de identificar o local, siga os passos abaixo para resolver o problema.
- Vazamento do plugue na parte de trás
- Remova o plugue e inspecione. Se a vedação estiver danificada, substitua. Se estiver
devidamente assentada e nenhum dano for visível, reinstale e aperte o plugue para garantir uma vedação Nota: Evite apertar demais este plugue, pois isso pode danificar a vedação e causar vazamento.
- Vazamento de parte danificada:
- Identifique a parte que está rachada, causando o vazamento. Siga as instruções para substituir a peça.
- Vazamento da vedação principal do tanque:
- Se o tanque estiver vazando pelas bordas sem danos visíveis em nenhuma peça, a vedação principal pode estar danificada ou não assentada corretamente. Siga as instruções para acessar a vedação. Examine a vedação e reposicione se necessário. inspecione a vedação para qualquer dano. se nenhum dano for visível e a vedação estava mal assentada, você pode tentar reinstalar corretamente. Se houver dano ou nenhum problema foi detectado, substitua a vedação.

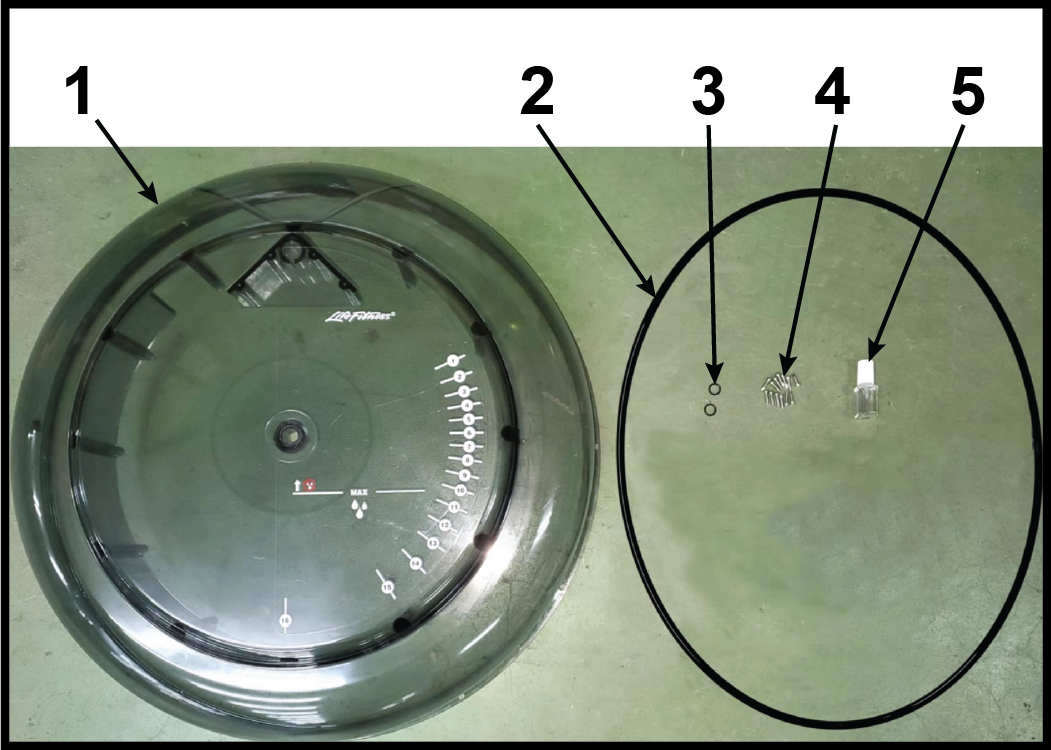

Conteúdo do kit, Kit de Serviço 1017223-0001: Casco do Tanque GX
| Item | Descrição | Qtd. |
|---|---|---|
| 1 | TAMPA DO TANQUE: CONJUNTO, PRETO, A403 | 1 |
| 2 | VEDAÇÃO: TANQUE, GRANDE, 10046 | 1 |
| 3 | ANEL: 12X9X1.5, O, NYLON, AJUSTADOR DE RESISTÊNCIA, 10032 | 2 |
| 4 | PARAFUSO: M3X20 SUS, AUTOATARRACHANTE, CABEÇA ESCARIADA, 10036 | 12 |
| 5 | SILICONE DE SERVIÇO O005320 | 1 |
MODELOS AFETADOS
GER-ALLLX-101, GER-ALLLX-102, e GER-ALLLX-101PF
