Уважаемый клиент и/или специалист по IT/IPTV,

Выбранные консоли с сенсорным экраном Life Fitness и Cybex Tablet, используемые в нашей серии кардиотренажеров, могут подключаться к источникам медиапотока на основе Coax (эфирное, кабельное, спутниковое) и IP-сети. Open IPTV является одним из вариантов IP-потоков, которые Life Fitness предлагает своим клиентам.

Ниже приведена информация, которая дополнительно поможет вам настроить вашу IP-сеть, к которой будут подключены консоли Life Fitness Symbio, Discover и Cybex 70T через настройку потоковой передачи Open IPTV.
Консоли могут корректно работать с незашифрованными IPTV-потоками, называемыми "Open IPTV" в Life Fitness, но поскольку консоли не предназначены исключительно для этой цели (в отличие от коммерческих IPTV-приставок или ноутбуков PC/Mac), им требуется дополнительная поддержка от сети, чтобы избежать перегрузки ненужным трафиком. Следующая информация предоставит вам дополнительные сведения о том, как правильно настроить вашу сеть для обеспечения наилучшего опыта потоковой передачи Open IPTV для ваших клиентов с нашими консолями.

В этой статье:

Основные требования

Требования к сети клиента

Поддержка функций консоли

Другие рекомендации по сети клиента

Примеры настройки сети клиента

Дополнительная информация

Основные требования

Для начала мы хотим выделить некоторые важные технические требования к сети, которые являются необходимыми для корректного отображения каналов Open IPTV на консолях (они более подробно описаны в следующих разделах):

1. Сеть должна включать устройство уровня 3, которое поддерживает функцию IGMP Querier (на основе протокола IGMPv3).
2. В сети должно быть только одно устройство с включенной функцией IGMP Querier.
3. Все остальные устройства в сети (коммутаторы) должны поддерживать функцию IGMP Snooping (протокол IGMPv2).
4. IPTV-потоки, предоставляемые нашим консолям, должны быть в формате UDP или RTP. Некоторые новые типы консолей также поддерживают HLS, что описано ниже. Любой другой сетевой протокол не поддерживается.
5. Настоятельно рекомендуется тщательно проверить настройки Multicast каждого сетевого устройства (маршрутизаторы/коммутаторы), чтобы убедиться, что они настроены правильно для потоковой передачи IPTV-каналов на консоли, соблюдая требования, указанные в приведенной ниже информации.
6. На основе опыта мы видели, что несоблюдение этих требований может привести к различным симптомам и проблемам, которые ухудшают пользовательский опыт:
   1. Невозможно показать ни один из IPTV-каналов (черные экраны)
   2. Слышен только звук канала, видео не отображается
   3. Каналы отображаются с пикселизированным изображением
   4. Отображается только статическое изображение канала
   5. Каналы отображаются только через 20-60 секунд после выбора канала
   6. Потоковая передача работает корректно на коммерческих IPTV-приставках или ноутбуках PC/Mac (VLC), но не на консолях Life Fitness
7. Life Fitness или любые его аффилированные лица не несут ответственности за настройку, управление, обслуживание, изменение или обновление сети клиента (IT/IPTV).

Мы понимаем, что эти требования могут выходить за рамки обычных требований к настройке IT-сети и ценим ваше сотрудничество в настройке сети, как указано, чтобы наши консоли могли беспрепятственно отображать контент IPTV, создавая лучший возможный пользовательский опыт.


Требования к сети клиента

Поддержка функций консоли

*Тюнер Pro:Idiom IP может принимать сигналы IPTV только через собственный LAN-порт. Он преобразует сигнал IPTV в HDMI и передает его на основную плату консоли как источник HDMI.

Если Ethernet-подключение, поступающее в тюнер, также обеспечивает доступ к интернету, тюнер передает это подключение на основную плату консоли через внутренний Ethernet-кабель. Это позволяет также использовать веб-браузинг на консоли.

Если сигнал IPTV не включает доступ к интернету или должен быть отделен от сигнала IPTV, а интернет доступен через Wi-Fi в фитнес-центре, консоль может подключаться к интернету через Wi-Fi. Для этого внутренний Ethernet-кабель должен быть отключен от основной платы консоли.

Другие рекомендации по сетям для клиентов

Следующие пункты являются рекомендациями, основанными на обратной связи и опыте, полученном при настройке IP-сетей в сочетании с нашими консолями:

1. Все коммутаторы в сети должны быть «неблокирующими» коммутаторами, желательно.
2. В сети должен быть активирован только один IGMP Querier (или установлен в режим Auto, если это поддерживается оборудованием, чтобы он обнаруживал другие Querier и автоматически отключал их). Наличие двух устройств, работающих как Querier, вызовет проблемы с потоковой передачей IPTV.
3. Все сетевое оборудование должно иметь правильные дату, время и часовой пояс.
4. IPTV головная станция и источник интернета от провайдера должны быть предпочтительно напрямую подключены к L3 коммутатору/маршрутизатору, который имеет включенную и активированную функцию IGMP Querier.
5. Если доступно, включите функцию "Immediate Leave" в настройках IGMP snooping (опция протокола IGMPv2).
6. Если доступно, включите функцию "Election" в устройстве IGMP Querier.
7. Установите настройку "Query Max response interval" в IGMP VLAN как можно ниже (в секундах) для улучшения времени переключения каналов (устройство IGMP Querier).
8. Настройка "Multicast Router Port" должна быть установлена на "Static" (или включена, или эквивалентная) для порта в устройстве L3 IGMP Querier, который отправляет IPTV каналы на другие коммутаторы в сети. Остальные порты должны быть выключены/без настроек.
9. Настройка "Forward All" должна быть установлена на "Static" (или включена, или эквивалентная) для порта в устройстве L3 IGMP Querier, который отправляет IPTV каналы на другие коммутаторы в сети. Остальные порты должны быть выключены/без настроек.
10. Настройка "Unregistered Multicast" должна быть установлена на "Forwarding" (или включена, или эквивалентная) для порта в устройстве L3 IGMP Querier, который отправляет IPTV каналы на остальные коммутаторы в сети. Остальные порты должны быть выключены/установлены на "Filtering".
11. Настройка "Jumbo frames" должна быть выключена на всех коммутаторах.
12. Включите "Flow control" только в случае, если консоли перегружены слишком большим объемом трафика, и включите его только на коммутаторах, напрямую подключенных к консолям.
13. Поскольку стоимость устройства L3 IGMP Querier значительно выше, чем устройства L2, и цена L3 коммутатора быстро растет при увеличении количества портов более 10, мы рекомендуем настроить сеть с небольшим устройством L3 IGMP Querier, которое может обрабатывать все входящие потоки, а также один исходящий поток, подключенный к устройству L2. Это гораздо более дешевое устройство L2 распределяет потоки на все консоли.
14. Когда IPTV канал транслирует видеоконтент в формате MPEG4, мы считаем, что трансляция наиболее стабильна и синхронизирована при настройке с сетевым протоколом RTP и менее стабильна с сетевым протоколом UDP. Потоки MPEG 1 и 2 лучше всего транслировать через протокол UDP.
15. Рекомендуемая общая пропускная способность сети зависит от количества каналов и ожидаемой пропускной способности канала. Например, если 20 каналов транслируют видео с пропускной способностью 10 Мбит/с, сети потребуется поддержка (20x10) 200 Мбит/с.
16. Диапазон адресов Multicast, необходимых для IPTV каналов, находится между 224.0.0.0 и 239.255.255.255 (Multicast IP адреса класса D).

Примеры настройки сети клиента

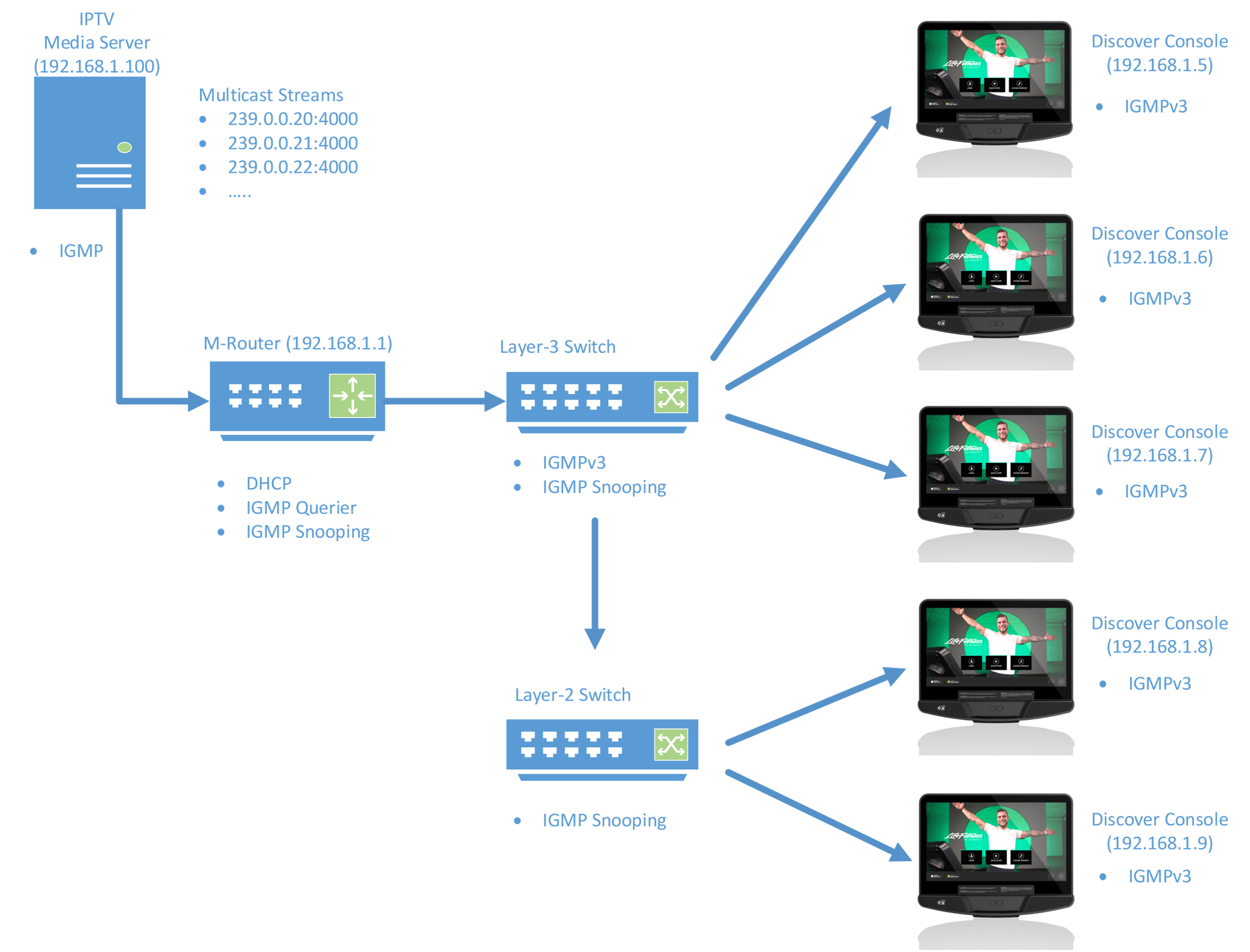

Пример 1: Только IPTV Media Server/Head End

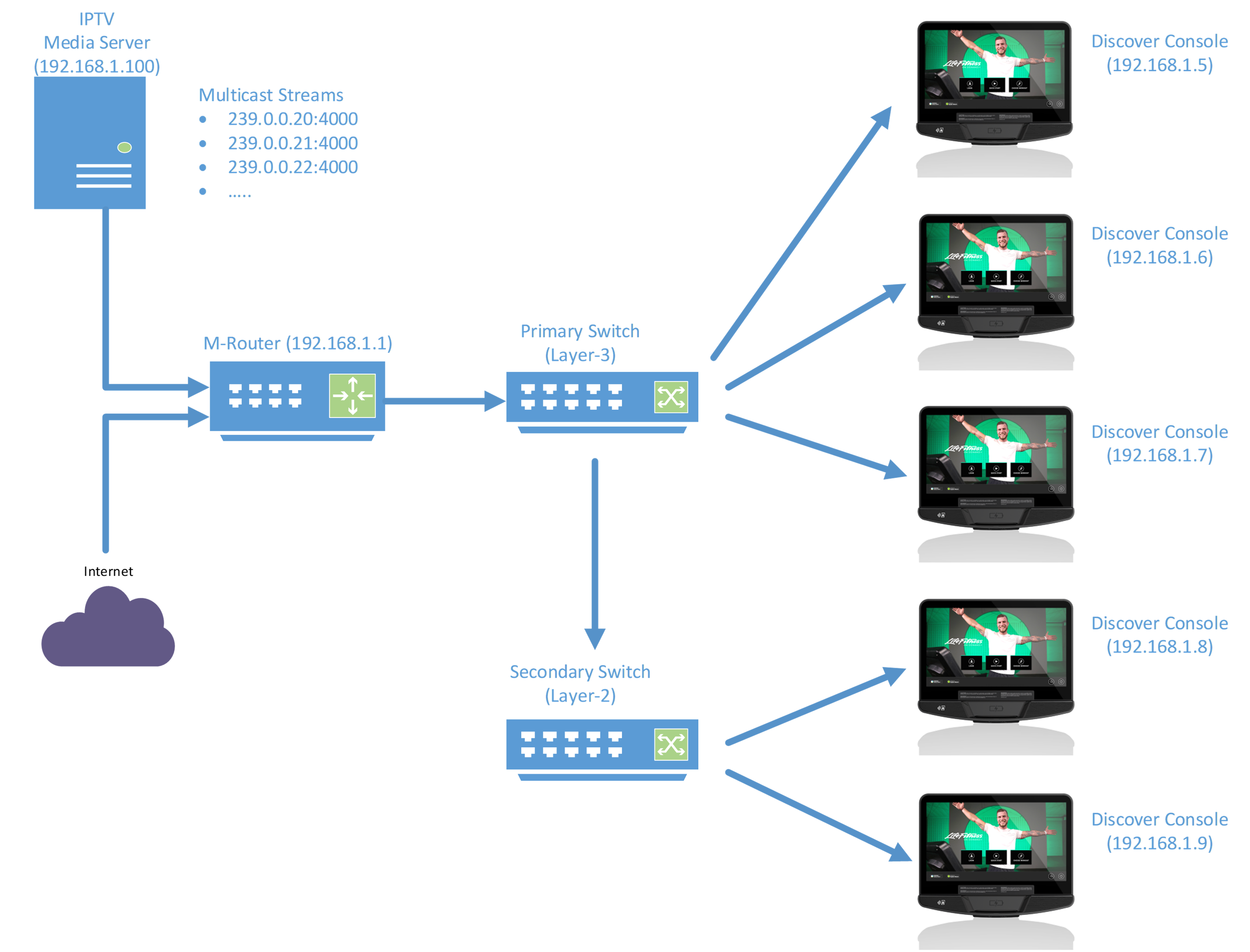

Пример 2: IPTV Media Server/Head End плюс интернет

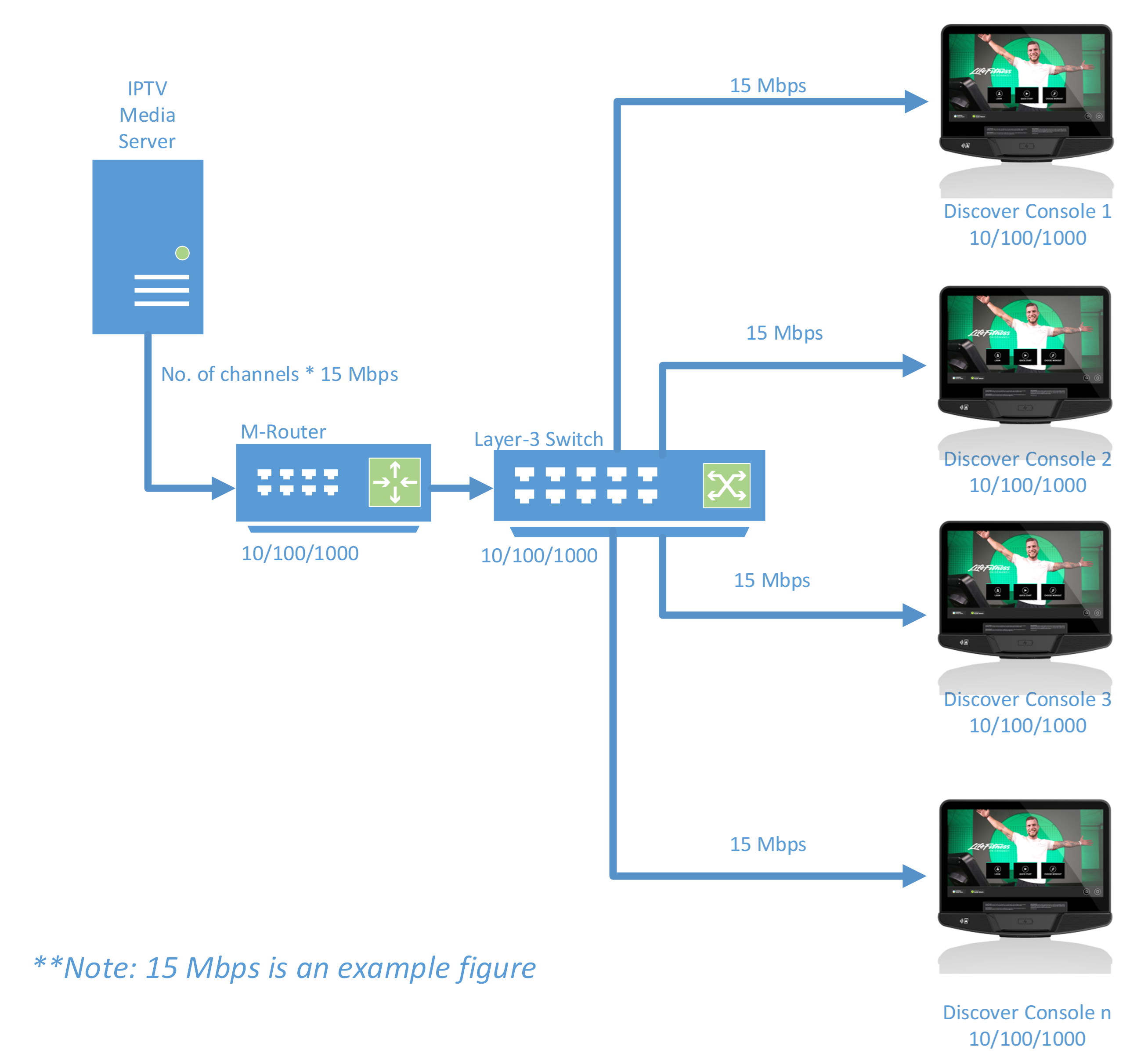

Пример 3: Возможная пропускная способность сети с правильной настройкой IGMP

Дополнительные материалы
