ทำความสะอาดเพลทหลังด้วยผ้าสะอาด

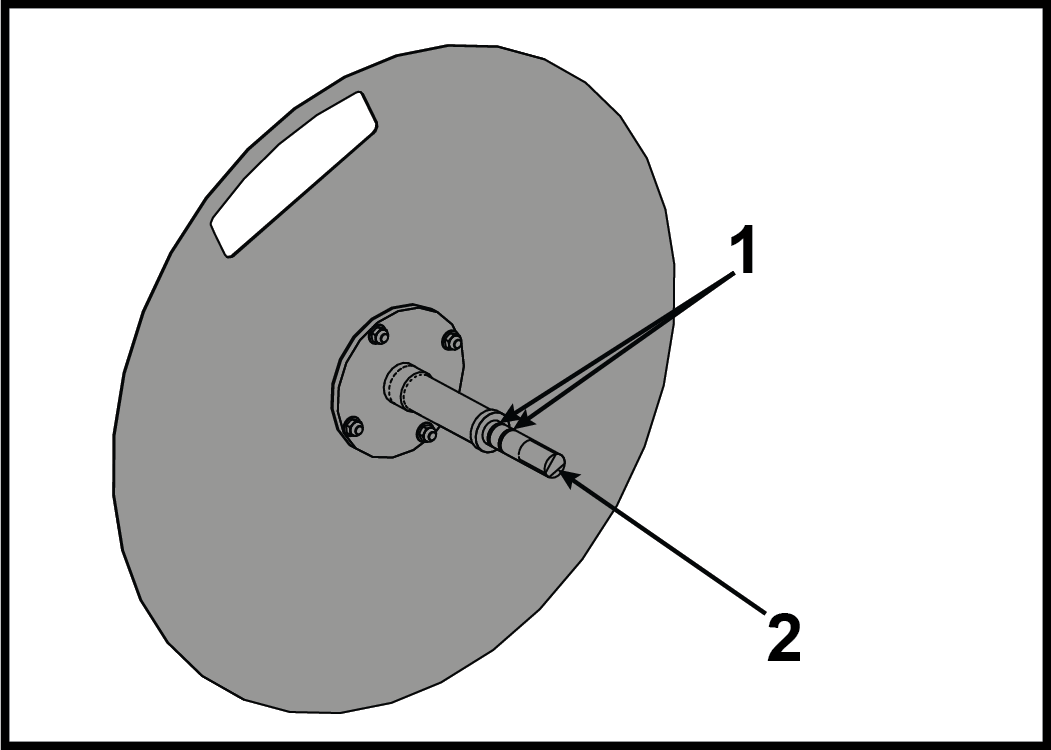

รายการ คำอธิบาย จำนวน 1 โอริง 2 2 เพลทหลัง 1 - ติดตั้งโอริงสองตัวบนเพลทหลัง
- ทาซิลิโคนที่ด้านในของรูติดตั้งถังโดยใช้แปรงซิลิโคน
-
ติดตั้งเพลทหลังเข้ากับฝาถัง
รายการ คำอธิบาย จำนวน 1 เพลทหลัง 1 2 ฝาถัง 1 -

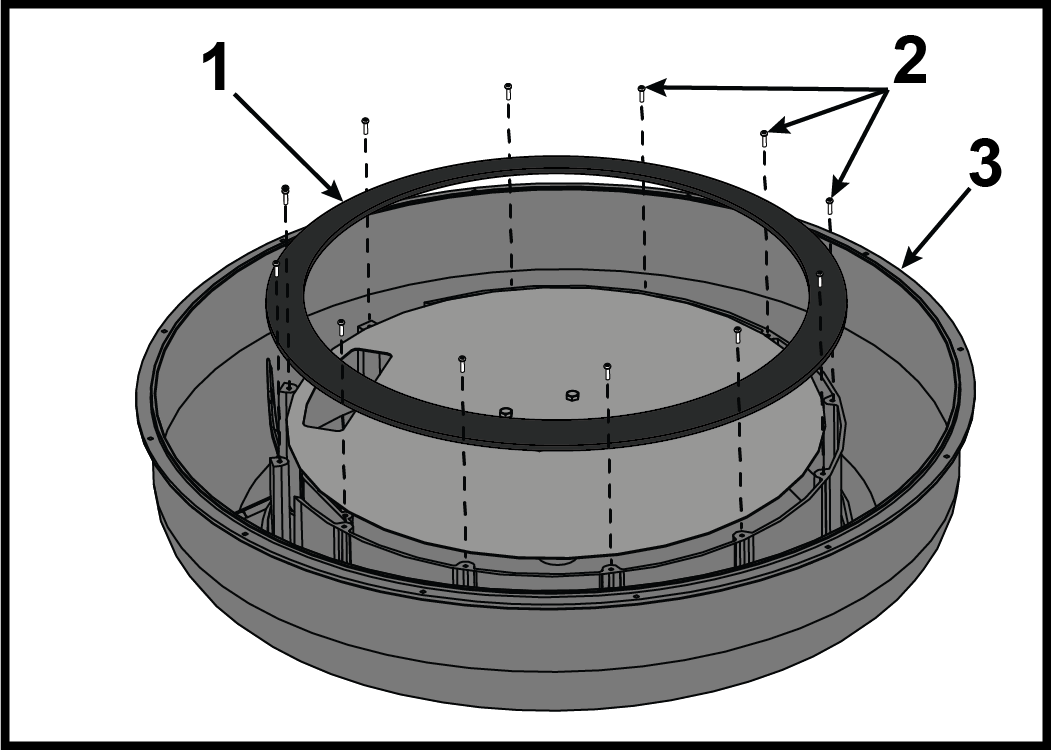

ติดตั้งสลักเกลียวสิบสองตัวเพื่อยึดแหวนถังโดยใช้ไขควงฟิลลิปส์ แต่ยังไม่ต้องขันให้แน่นเต็มที่
รายการ คำอธิบาย จำนวน 1 แหวนถัง 1 2 สลักเกลียว 12 3 ฝาครอบถัง 1 - ขันสลักเกลียวให้แน่นเต็มที่ แรงบิด 10 กก. / ซม.
-

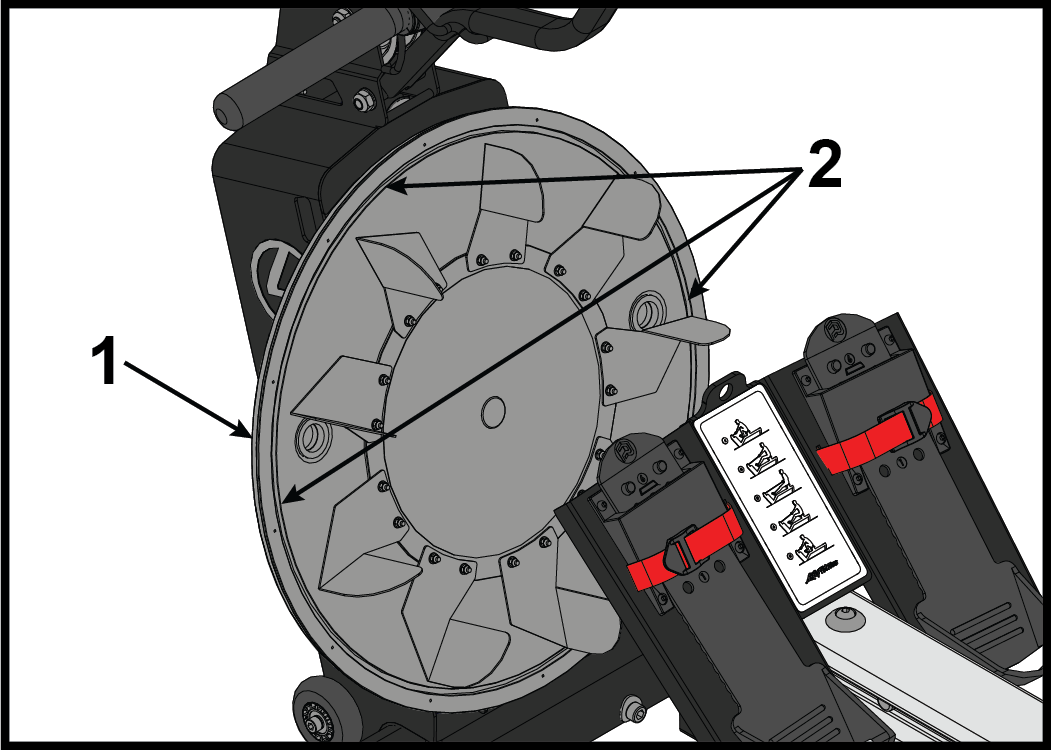

ถอดและทิ้งซีลถัง
รายการ คำอธิบาย จำนวน 1 ด้านหลังถัง 1 2 ช่องซีลถัง 1 3 ซีลถัง 1 -
ทาซิลิโคนลงในช่องซีลถังโดยใช้แปรงขนาดเล็ก
รายการ คำอธิบาย จำนวน 1 ด้านหลังถัง 1 2 ช่องซีลถัง 1 -

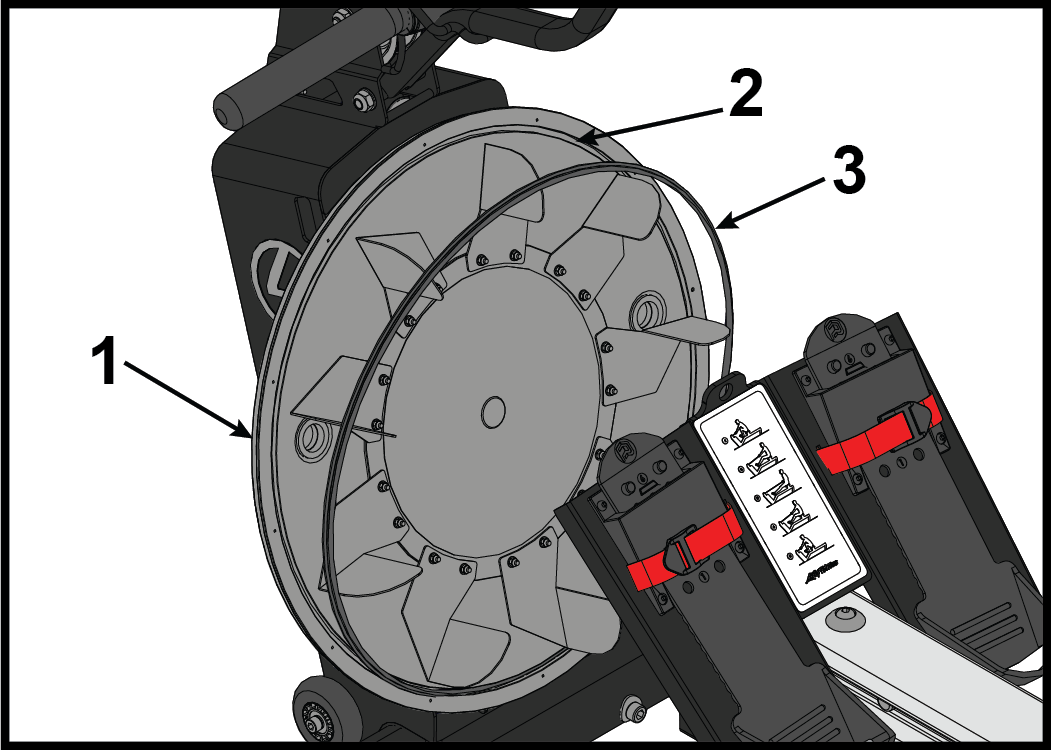

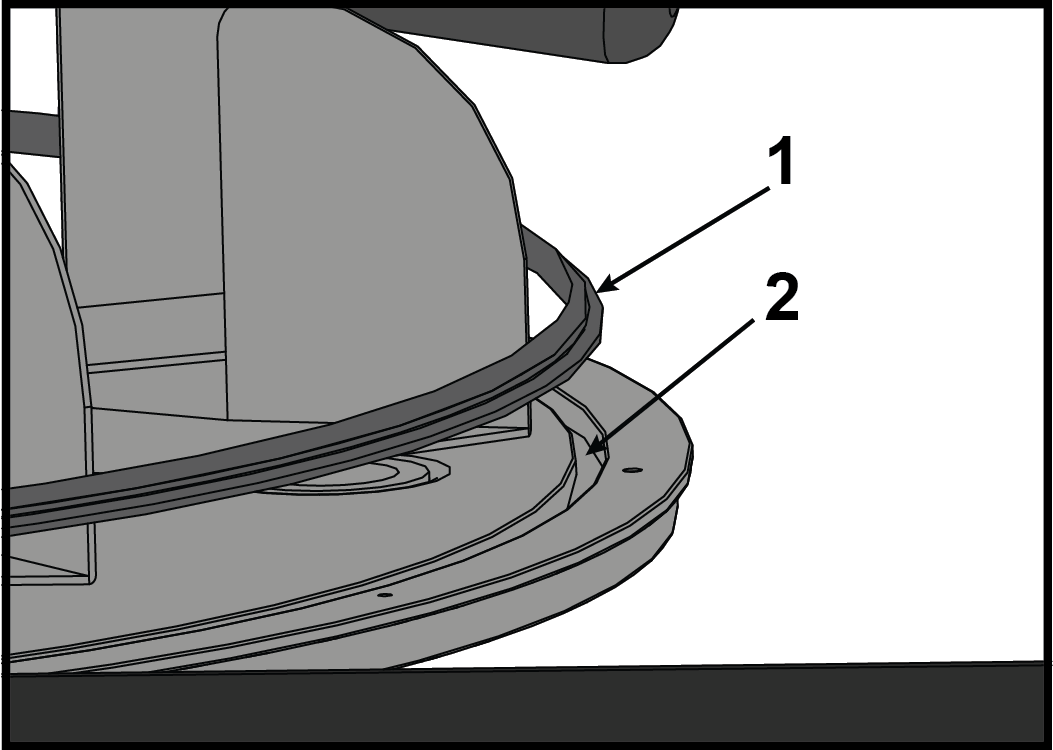

ติดตั้งซีลถังลงในช่องซีลถังโดยให้ด้านเรียบหันเข้าด้านในของถัง
รายการ คำอธิบาย จำนวน 1 ซีลถัง 1 2 ช่องซีลถัง 1 -
ทาซิลิโคนเพิ่มเติมที่ด้านบนของซีลถังโดยใช้แปรงขนาดเล็ก
รายการ คำอธิบาย จำนวน 1 ด้านหลังถัง 1 2 ทาซิลิโคนที่นี่ 1 -
ใส่สลักเกลียวหนึ่งตัวที่ด้านบนของฝาครอบถังน้ำและอีกหนึ่งตัวที่ด้านล่าง
หมายเหตุ: จัดแนวฝาครอบถังน้ำให้ตรงกับโลโก้และสติ๊กเกอร์ในแนวนอน

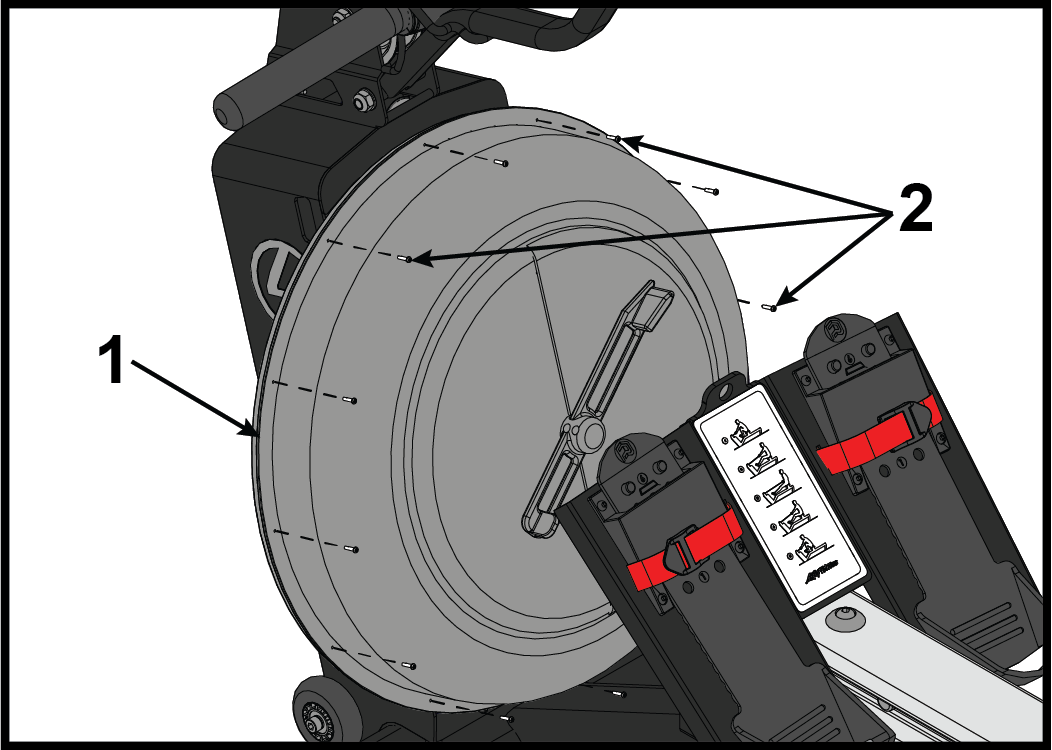

รายการ คำอธิบาย จำนวน 1 ถัง 1 2 สลักเกลียว 12 - จัดแนวสลักเกลียวทั้งสองและติดตั้งฝาครอบถังน้ำเข้ากับฐาน
- ขันสลักเกลียวให้แน่นบางส่วนโดยใช้ไขควงฟิลลิปส์
- ติดตั้งสลักเกลียวอีกสิบตัวและขันสลักเกลียวให้แน่นบางส่วนโดยใช้ไขควงฟิลลิปส์
- ขันสลักเกลียวทั้งสิบสองตัวให้แน่นเต็มที่ แรงบิด 8 กก. / ซม.
-

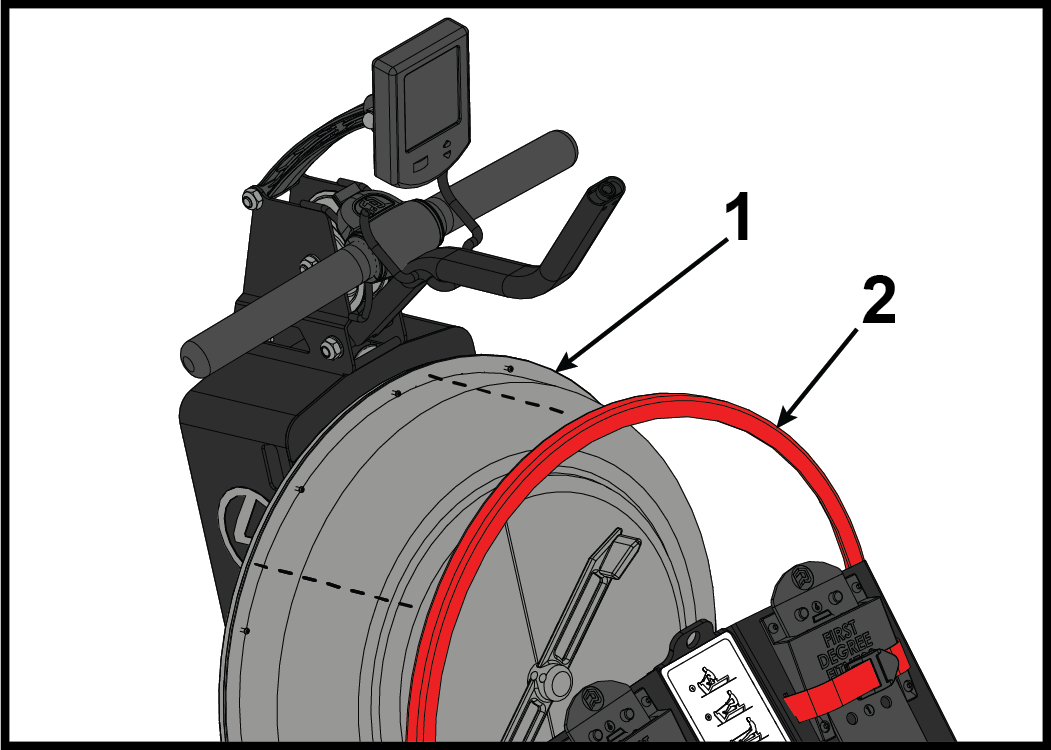

ติดตั้งวงแหวนครอบสีแดงด้านนอกด้วยมือ
รายการ คำอธิบาย จำนวน 1 ถัง 1 2 วงแหวนครอบสีแดงด้านนอก 1 -

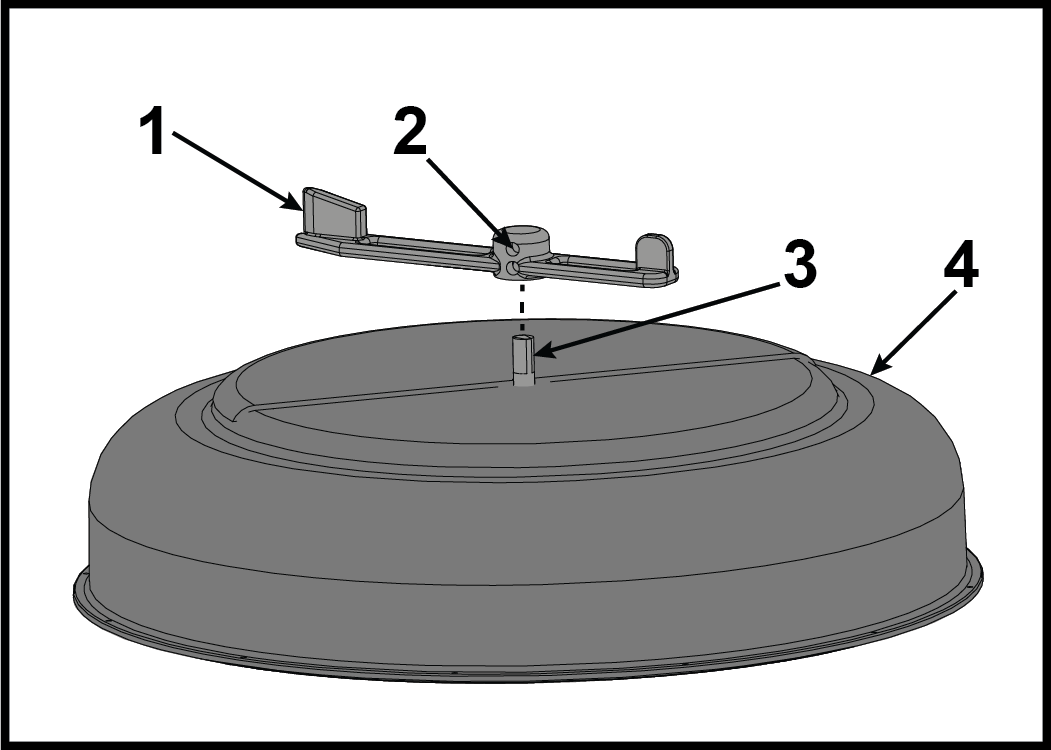

ติดตั้งสกรูเซ็ตบนด้ามปรับและขันให้แน่นโดยใช้ประแจอัลเลนขนาด 4 มม. ทดสอบการหมุนของด้ามปรับเพื่อให้การทำงานราบรื่น
รายการ คำอธิบาย จำนวน 1 ด้ามปรับ 1 2 สกรูเซ็ต 2 3 เพลาจานรอง 1 4 ฝาครอบถัง 1 -

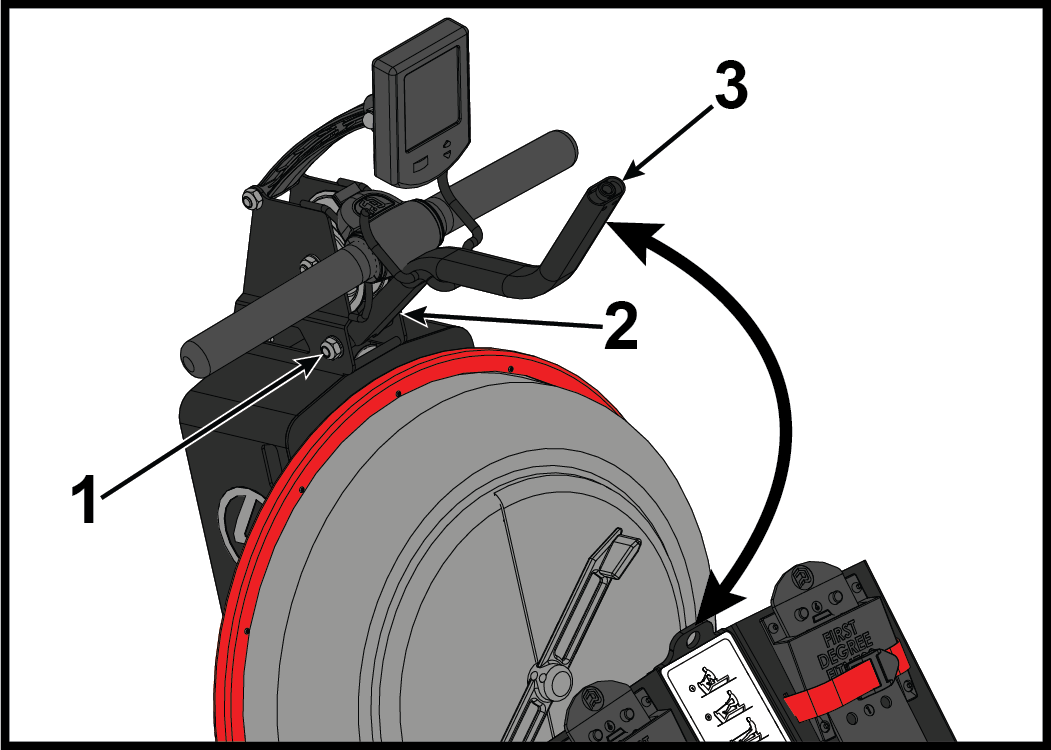

คลายน็อตและสกรูที่ยึดด้านบนของแท่ง S-bend โดยใช้ประแจหกเหลี่ยมขนาด 6 มม. และประแจปากตายขนาด 17 มม.
รายการ คำอธิบาย จำนวน 1 น็อต 1 2 สกรู 1 3 แท่ง S-bend 1 -

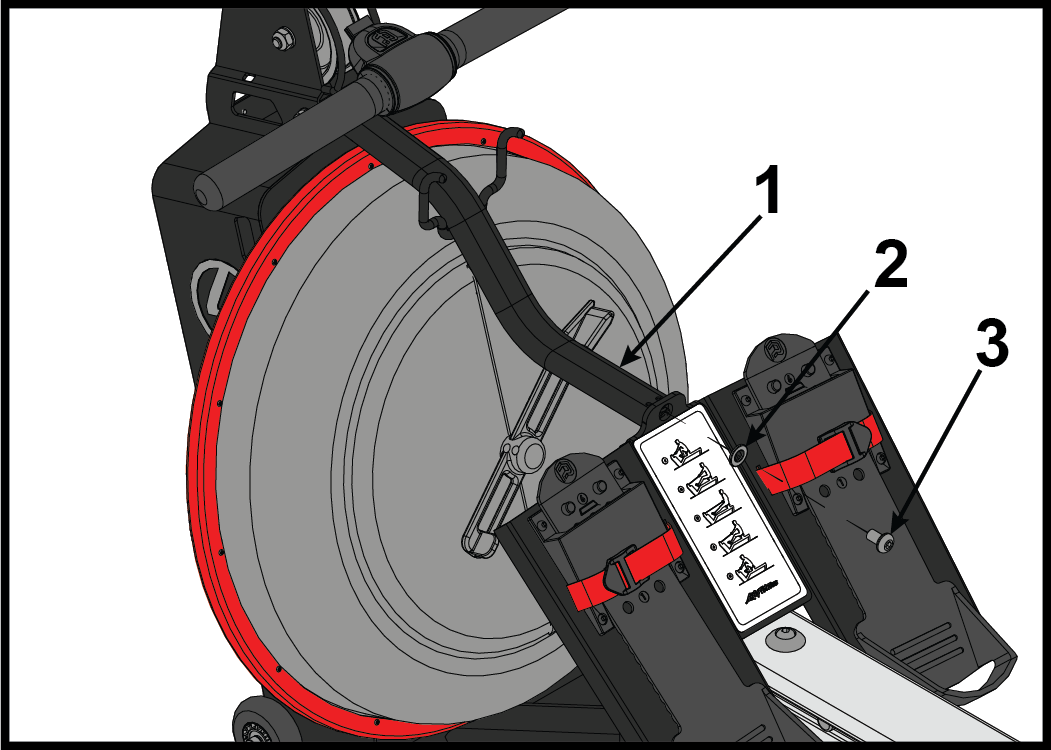

ติดตั้งสกรูและแหวนรองที่ยึดแท่ง S-bend เข้ากับแผ่นเท้าโดยใช้ประแจหกเหลี่ยมขนาด 6 มม. บิดให้แน่นที่ 180 กก./ซม.
รายการ คำอธิบาย จำนวน 1 แท่ง S-bend 1 2 แหวนรอง 1 3 สกรู 1 - ขันสลักเกลียวและน็อตที่ยึดด้านบนของแท่ง S-bend ให้แน่นโดยใช้ประแจหกเหลี่ยมขนาด 6 มม. และประแจปากตายขนาด 17 มม. แรงบิด 180 กก.ฟ/ซม.
-
