Làm sạch trục tấm đỡ bằng vải sạch.

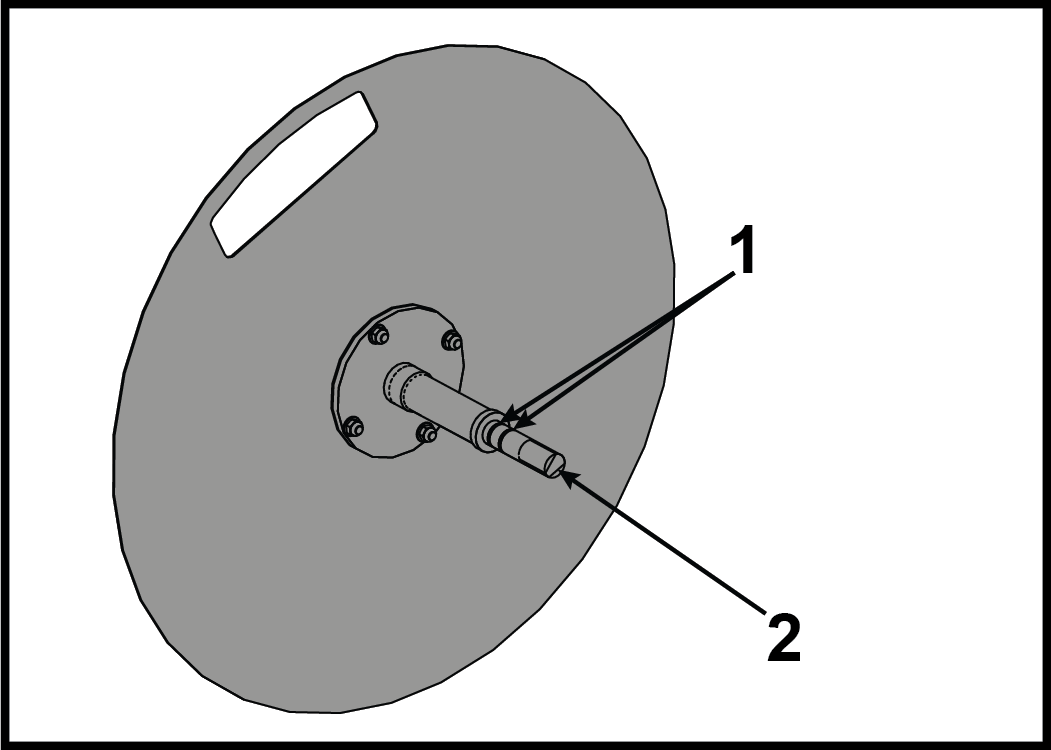

Mục Mô tả Số lượng 1 Vòng đệm O 2 2 Trục tấm đỡ 1 - Lắp hai vòng đệm O vào trục tấm đỡ.
- Thoa silicone vào bên trong lỗ gắn bể bằng cọ silicone.
-

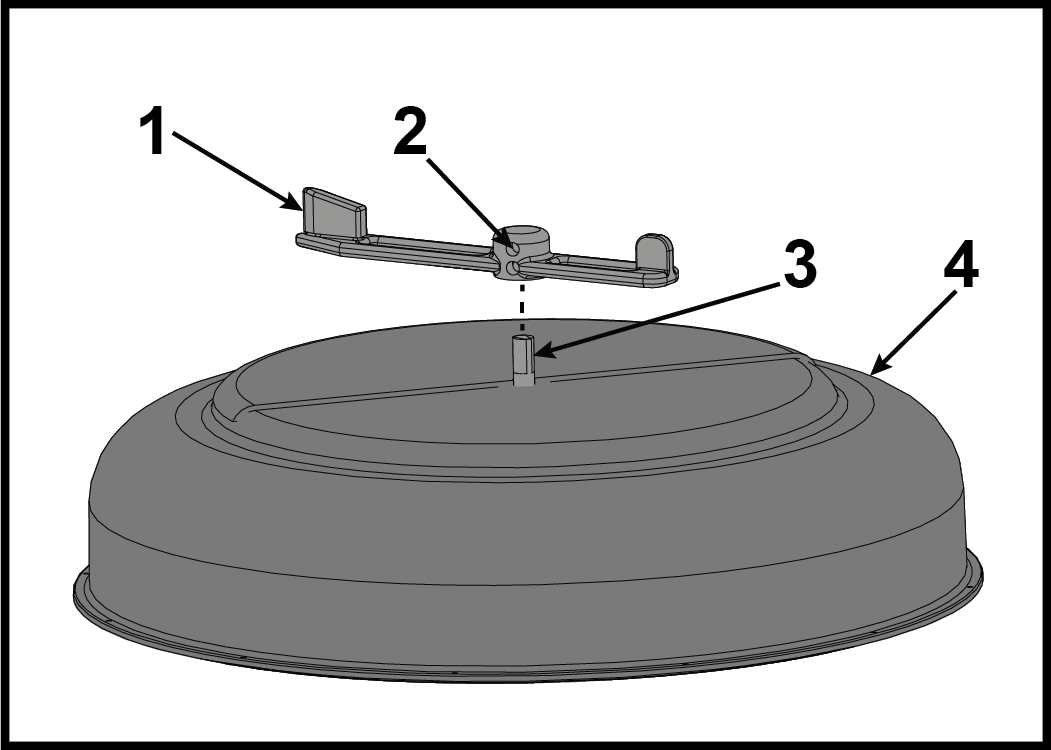

Lắp trục tấm đỡ vào nắp bể.

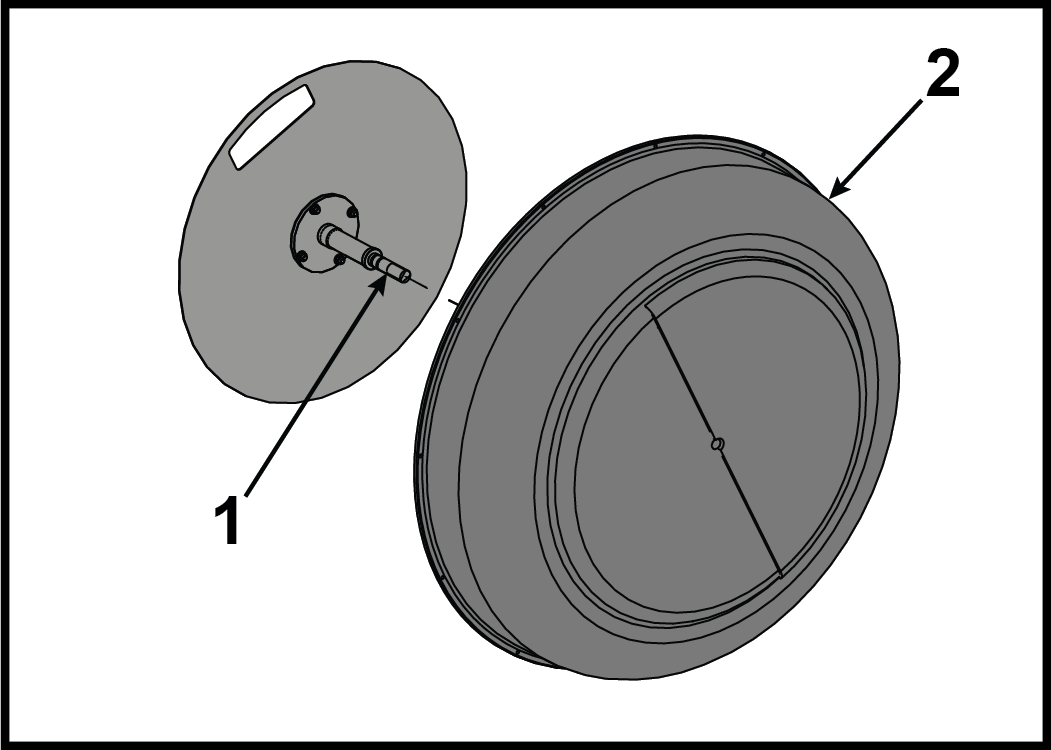

Mục Mô tả Số lượng 1 Trục tấm đỡ 1 2 Nắp bể 1 -
Lắp mười hai bu lông cố định vòng đệm bể bằng tua vít Phillips, nhưng không siết chặt hoàn toàn.

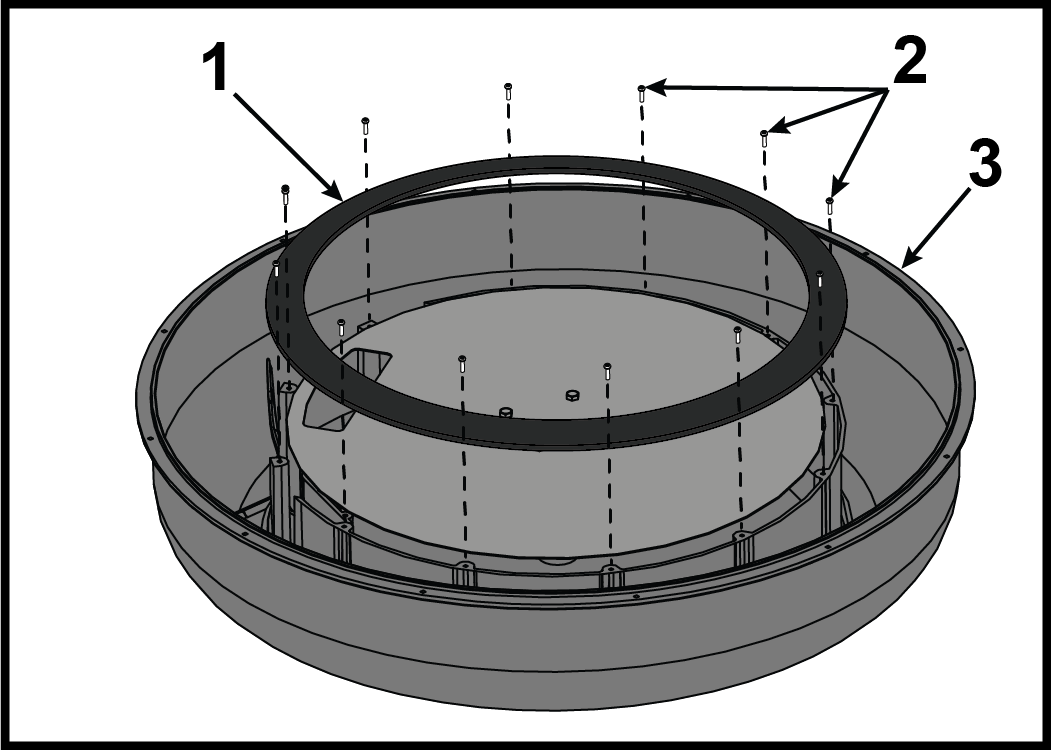

Mục Mô tả Số lượng 1 Vòng đệm bể 1 2 Bu lông 12 3 Nắp bể 1 - Siết chặt hoàn toàn các bu lông. Mô-men xoắn đến 10 kgf / cm.
-

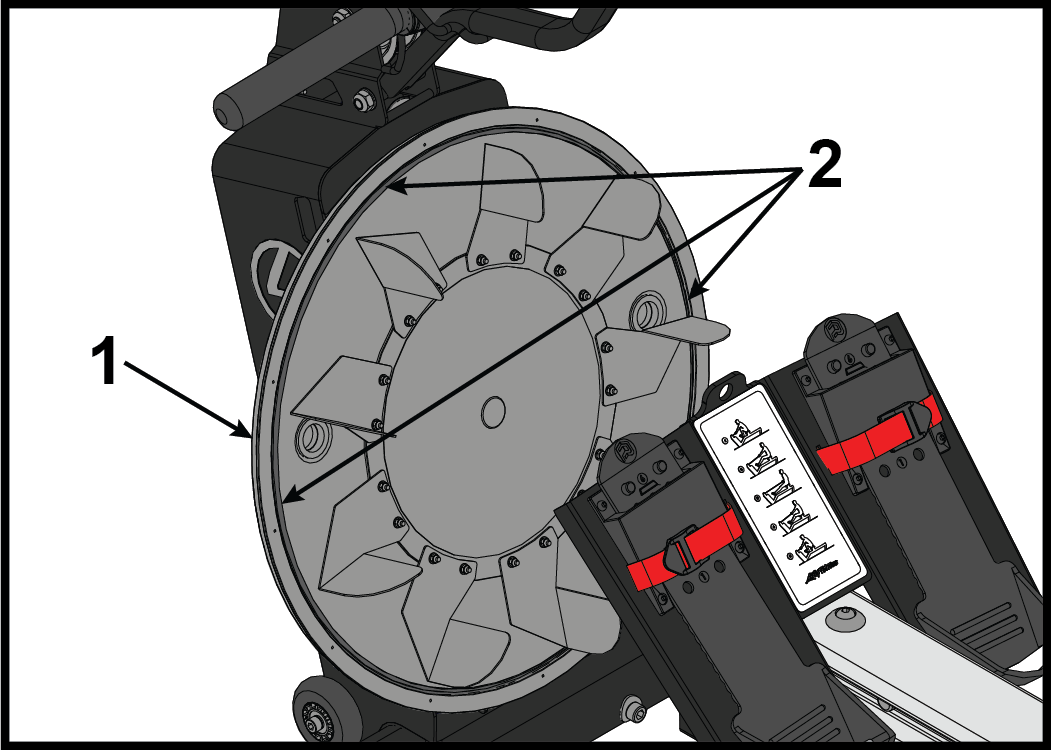

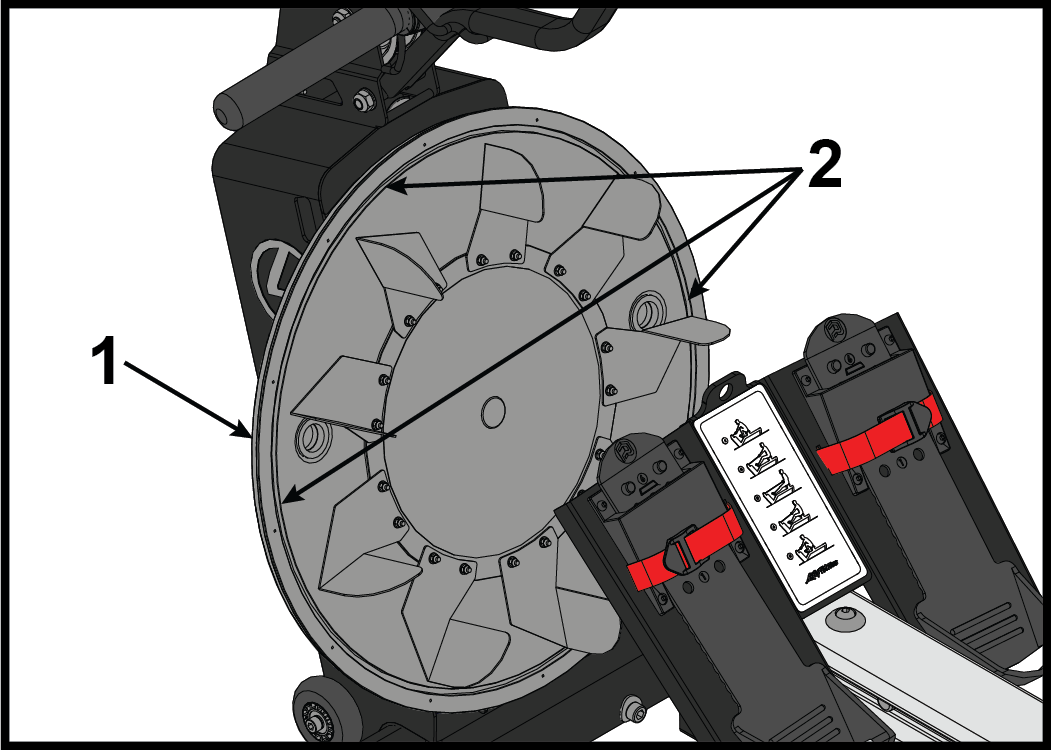

Tháo và loại bỏ vòng đệm bể.

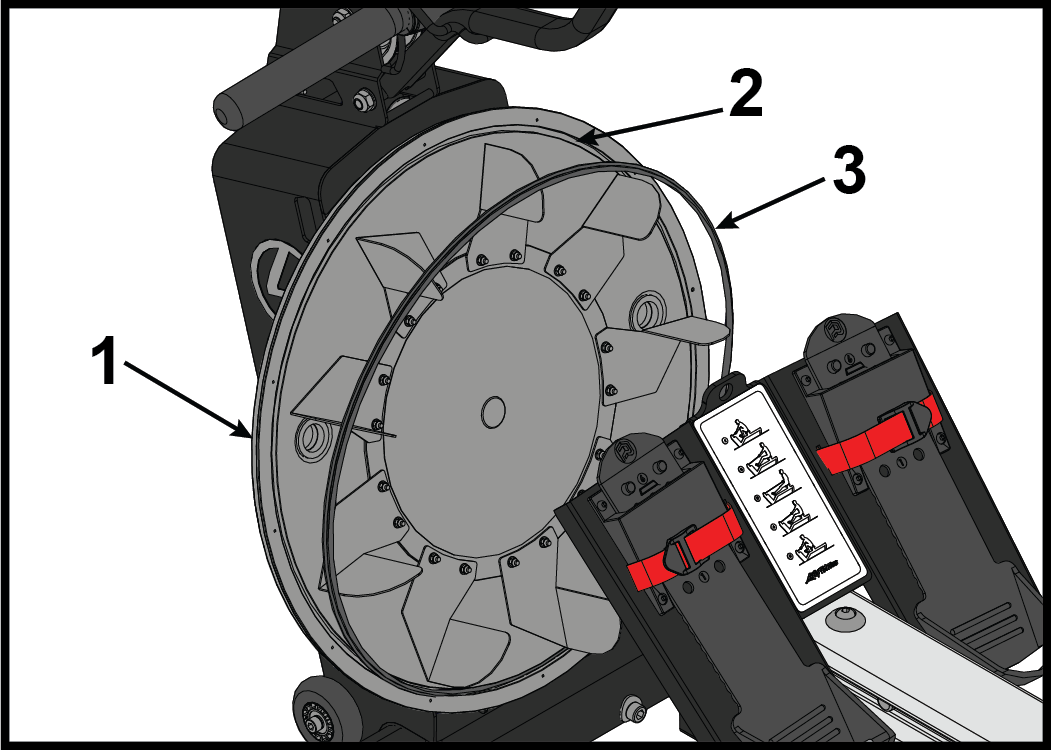

Mục Mô tả Số lượng 1 Mặt sau bể 1 2 Kênh vòng đệm bể 1 3 Vòng đệm bể 1 -
Thoa silicone vào kênh đệm bể bằng cách sử dụng cọ nhỏ.
Mục Mô tả Số lượng 1 Mặt sau bể 1 2 Kênh đệm bể 1 -

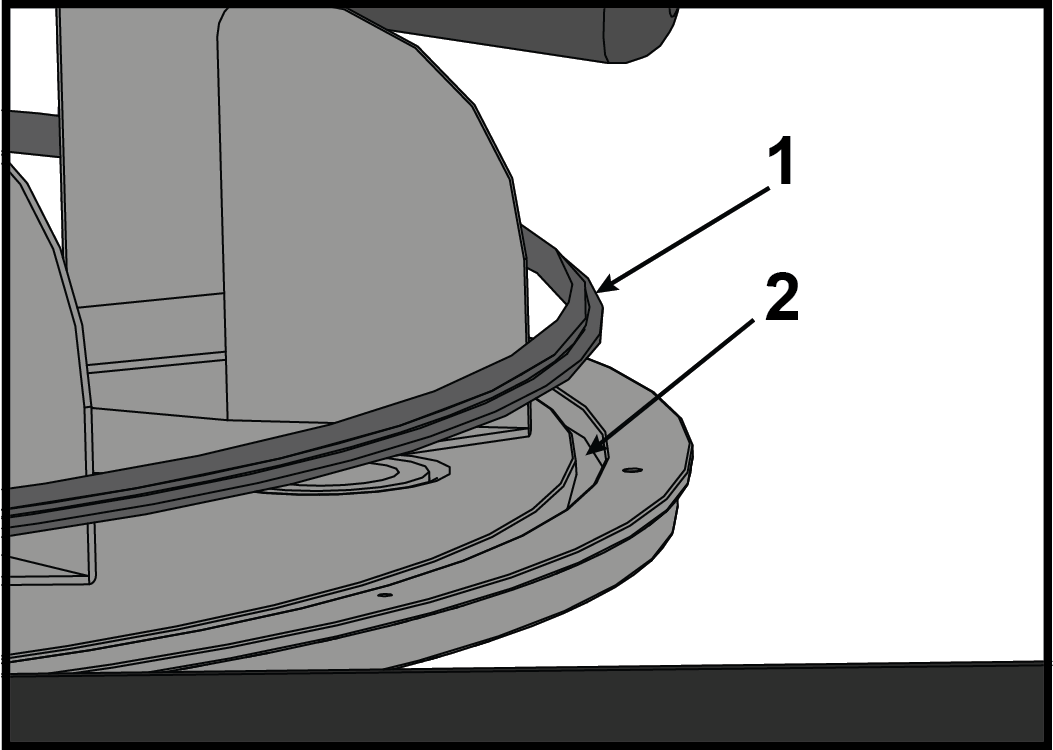

Lắp đệm bể vào kênh đệm bể với mặt phẳng hướng vào bên trong bể.
Mục Mô tả Số lượng 1 Đệm bể 1 2 Kênh đệm bể 1 -
Thoa thêm silicone lên trên miếng đệm bể bằng cách sử dụng cọ nhỏ.
Mục Mô tả Số lượng 1 Mặt sau bể 1 2 Thoa silicone ở đây 1 -
Đặt một bu lông vào phía trên nắp bể nước và một vào phía dưới.
Lưu ý: Căn chỉnh nắp bể nước với các logo và nhãn dán căn chỉnh theo chiều ngang.

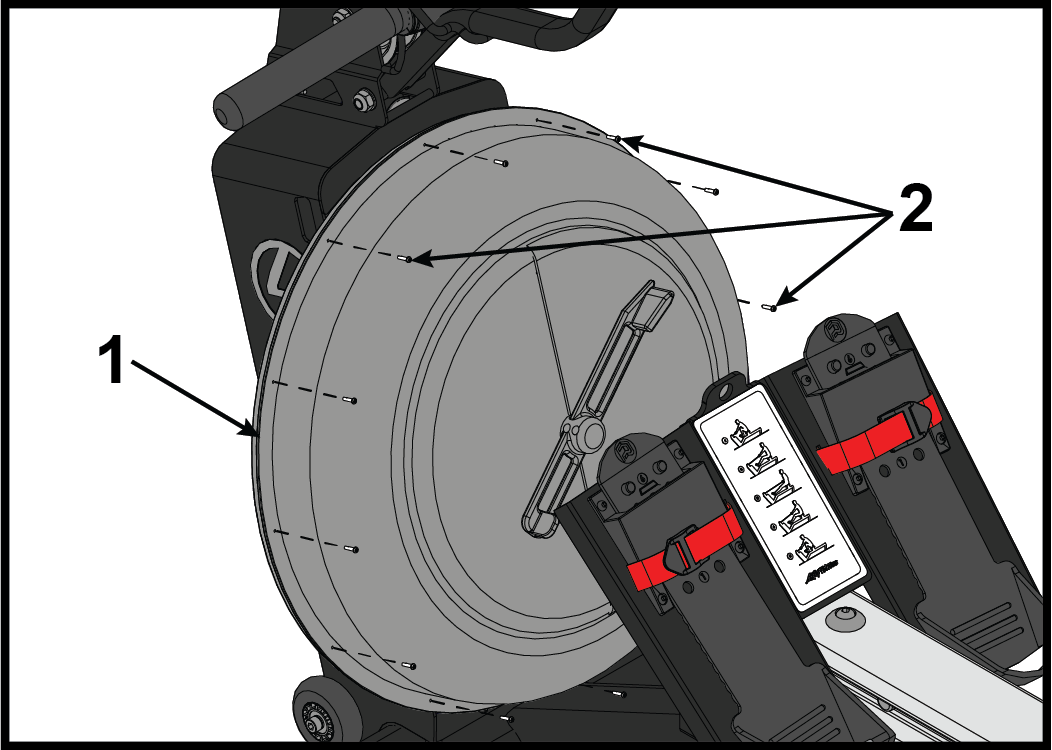

Mục Mô tả Số lượng 1 Bể 1 2 Bu lông 12 - Căn chỉnh cả hai bu lông và lắp nắp bể nước vào đế.
- Vặn chặt một phần bu lông bằng tua vít Phillips.
- Lắp mười bu lông khác và vặn chặt một phần bu lông bằng tua vít Phillips.
- Vặn chặt hoàn toàn tất cả mười hai bu lông. Mô-men xoắn 8 kgf / cm.
-

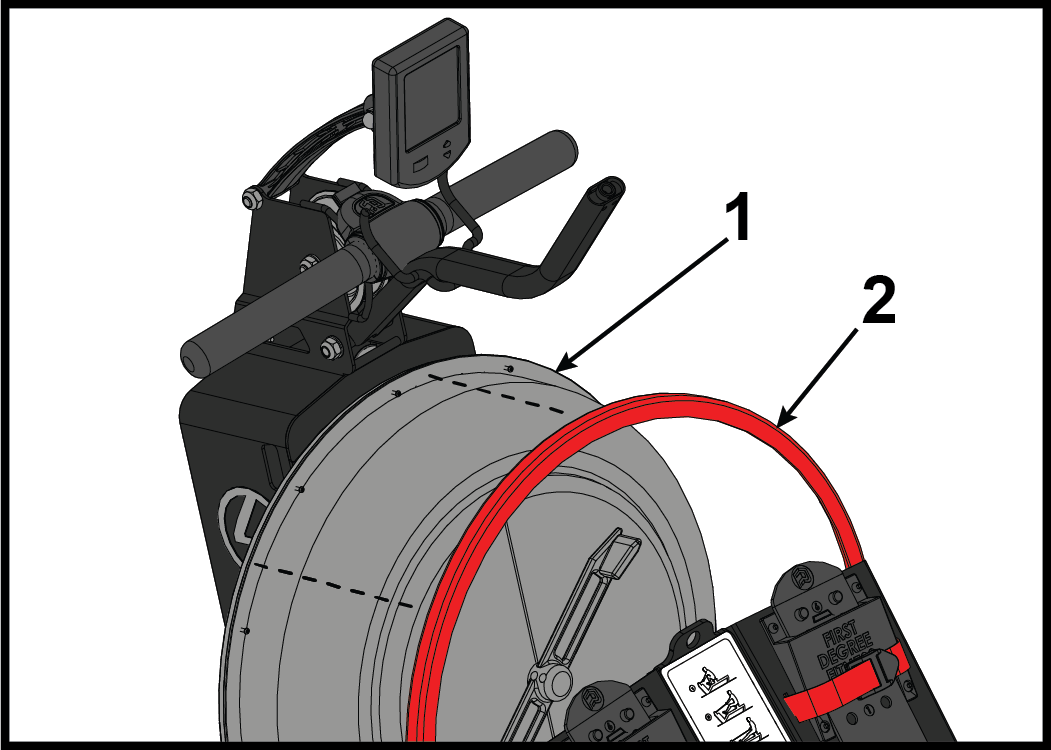

Lắp vòng bọc ngoài màu đỏ bằng tay.
Mục Mô tả Số lượng 1 Bình chứa 1 2 Vòng bọc ngoài màu đỏ 1 -
Lắp vít định vị trên tay cầm điều chỉnh và siết chặt bằng cờ lê Allen 4 mm. Kiểm tra
xoay của tay cầm điều chỉnh để đảm bảo hoạt động trơn tru.

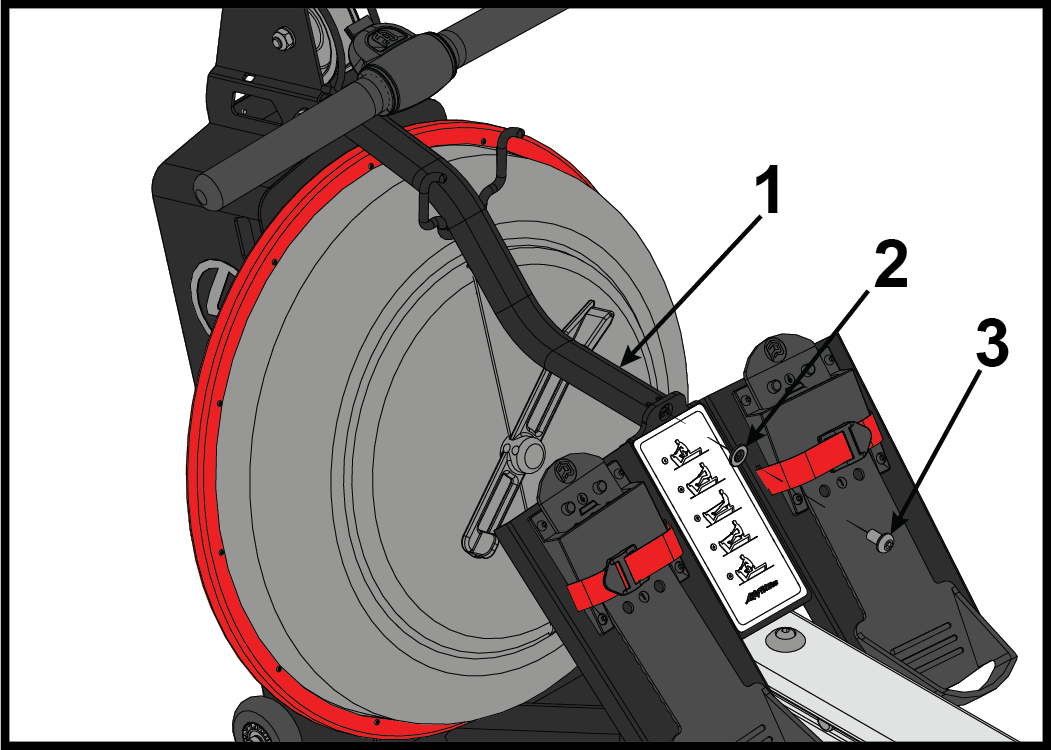

Mục Mô tả Số lượng 1 Tay cầm điều chỉnh 1 2 Vít định vị 2 3 Trục tấm đệm 1 4 Nắp bình chứa 1 -

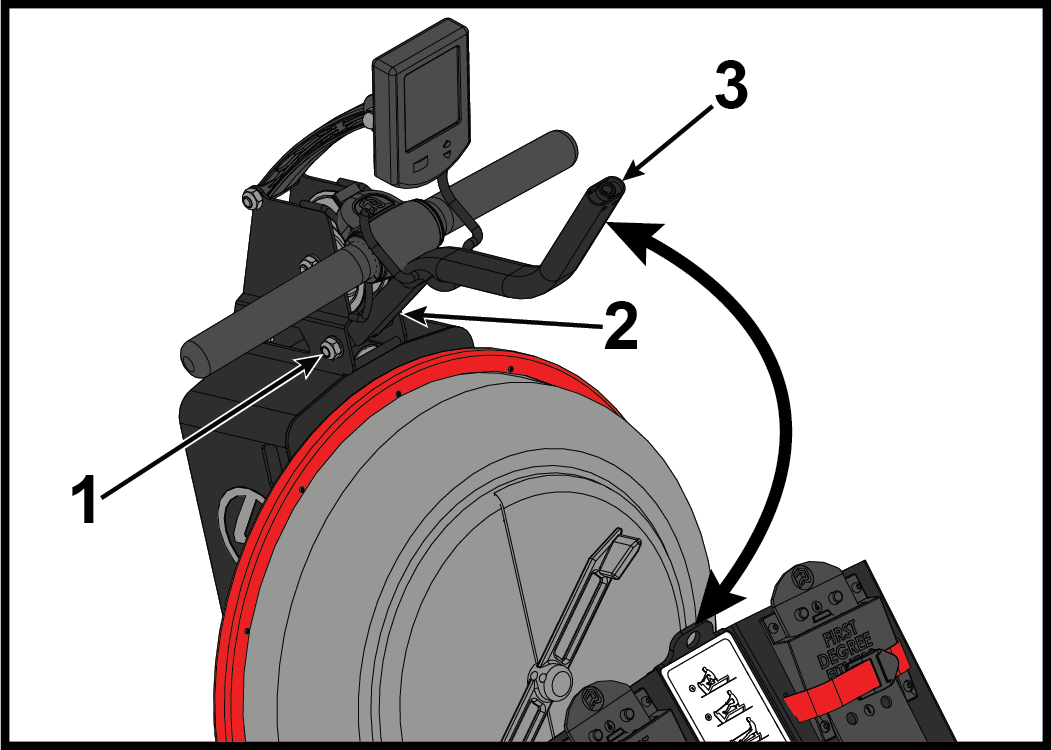

Nới lỏng bu lông và đai ốc cố định phần trên của thanh cong S bằng cờ lê Allen 6 mm và cờ lê mở 17 mm.
Mục Mô tả Số lượng 1 Đai ốc 1 2 Bu lông 1 3 Thanh cong S 1 -
Lắp đặt bu lông và vòng đệm cố định thanh cong S vào tấm chân bằng cờ lê Allen 6 mm. Siết chặt với lực 180 kgf / cm.
Mục Mô tả Số lượng 1 Thanh cong S 1 2 Vòng đệm 1 3 Bu lông 1 - Siết chặt bu lông và đai ốc cố định đỉnh của thanh S-bend bằng cờ lê Allen 6 mm và cờ lê mở 17 mm. Mô-men xoắn đến 180 kgf / cm.
-
