تجميع حامل جهاز Hammer Strength HS-HG

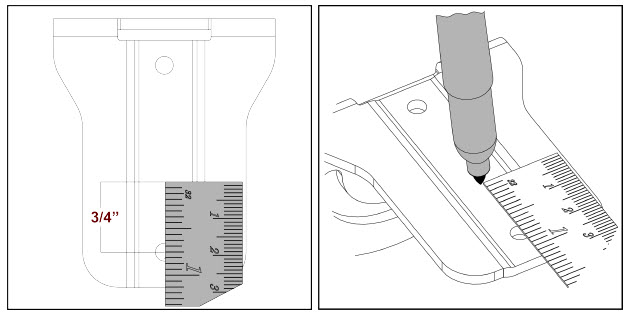

1. مع توجيه الجزء المنحني من حامل الهاتف للأسفل، قم بقياس ¾" من مركز الثقب السفلي للحامل وضع علامة باستخدام قلم أسود كما هو موضح.

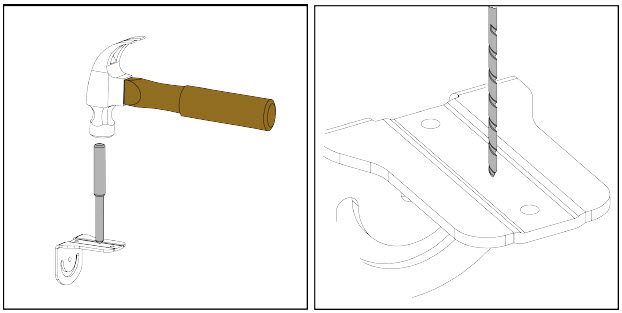

2. استخدم أداة تثقيب ومطرقة لعمل انبعاج صغير في المنطقة المحددة، ثم استخدم مثقاب بحجم 1/8" وقم بحفر ثقب عبر الحامل. ضع الحامل جانبًا بعد الانتهاء.
تركيب حامل جهاز Hammer Strength HS-HG
1. إذا كانت الأوزان الإضافية في الوضع المنخفض، قم بإعادتها إلى وضعها الأصلي عن طريق سحب مقابض التحرير للخارج.

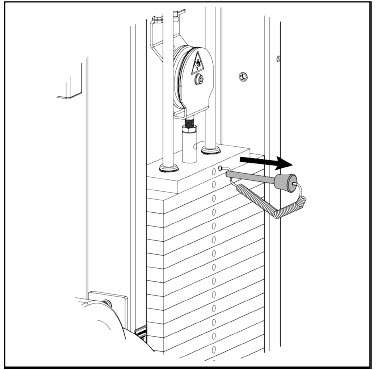

2. قم بإزالة دبوس التحديد من مجموعة الأوزان.

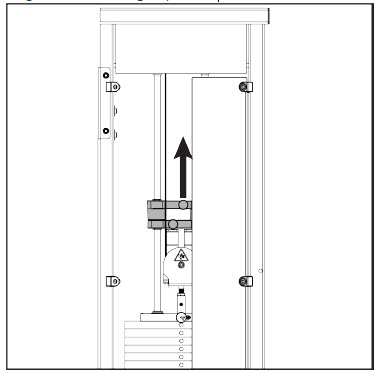

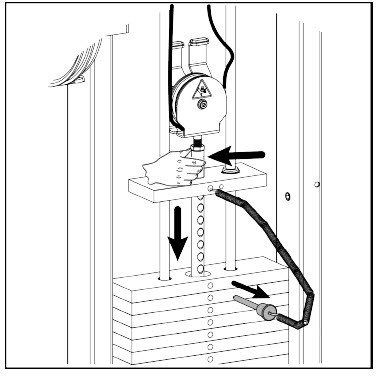

3. أمسك بعناية قضيب التحديد تحت البكرة وارفعه للأعلى لإنشاء ارتخاء في الكابل وأعد إدخال دبوس التحديد مرة أخرى في مجموعة الأوزان كما هو موضح.

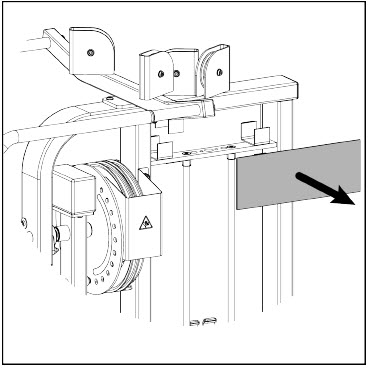

4. قم بإزالة اللوحة الجانبية اليمنى (اللوحة المواجهة لدبوس التحديد).

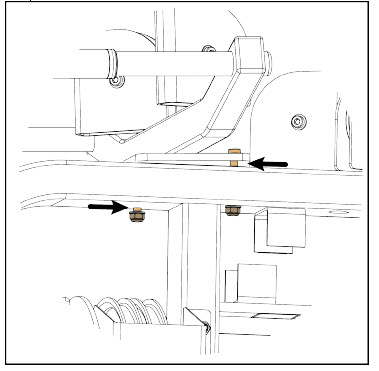

5. استخدم مفتاح 17 مم وقطعة سداسية 7 مم لفك، ولكن لا تقم بإزالة البراغي الأمامية والخلفية التي تثبت لوحة اللحام لمقبض اليد.

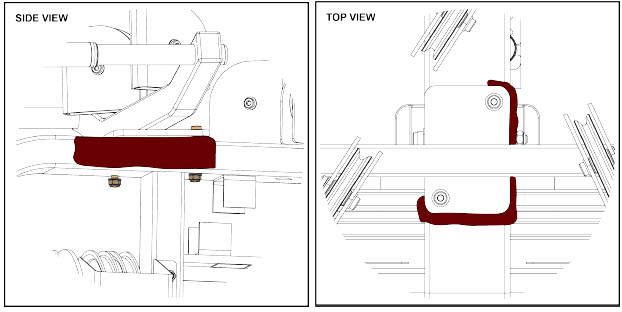

6. قم بإدخال قطعة قماش بين لوحة اللحام لمقبض اليد والإطار لحماية الطلاء كما هو موضح.

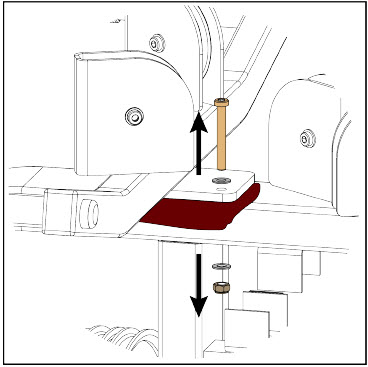

7. قم بإزالة البرغي الخلفي (البرغي بين البكرات الأربعة).

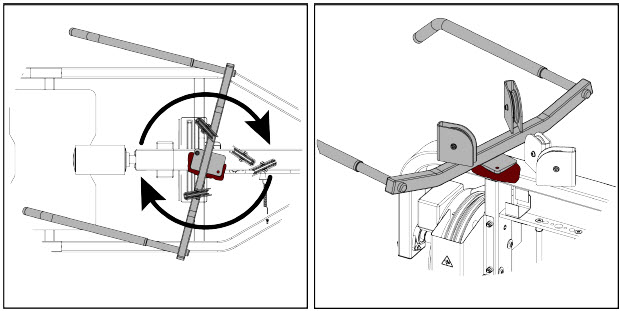

8. قم بتدوير لحام المقود بعناية إلى اليمين كما هو موضح.

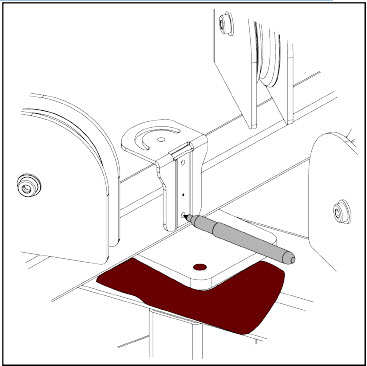

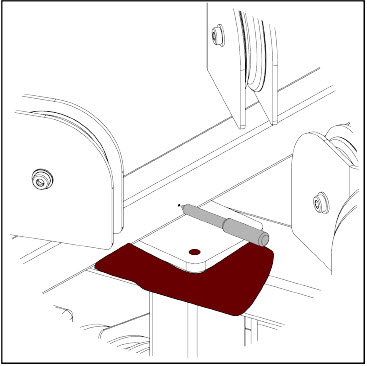

9. خذ حامل الجهاز من تجميع حامل الجهاز ومع توجيه الطرف المنحني بعيدًا، قم بتمركزه على لوحة تركيب المقود وفوق اللحام مباشرة، ثم قم بوضع علامة على الثقب السفلي على العارضة العرضية.
10. استخدم مثقاب مركزي ومطرقة لعمل تجويف على العارضة العرضية للمقود في المنطقة المحددة.
11. تحذير: استخدم مثقاب كهربائي، وليس مفك صدمات.

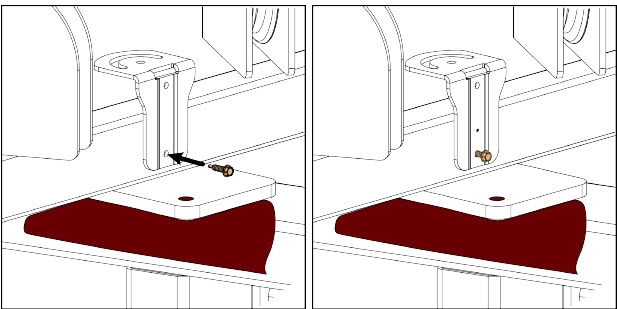

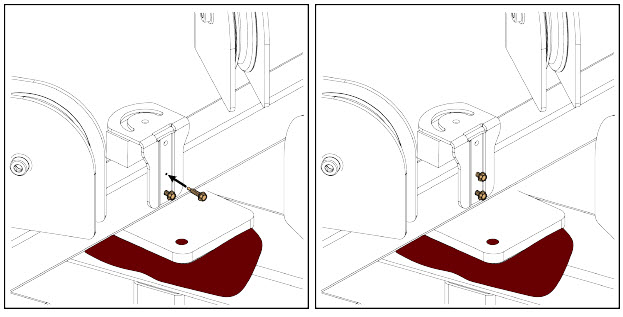

ضع حامل الهاتف في مكانه مرة أخرى، ثم استخدم مقبس ¼" لإدخال أول برغي ذاتي التثبيت #8-18 x3/4" بشكل غير محكم في الثقب السفلي.

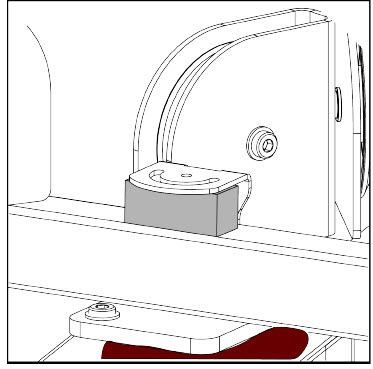

12. ضع فاصل (مثل كتلة خشبية) بحجم تقريبي 2.5" x 1" تحت الطرف المنحني لحامل الهاتف كما هو موضح للحفاظ على استقامة الحامل.
13. تحذير: استخدم مثقاب كهربائي، وليس مفك صدمات.
استخدم مقبس ¼" لإدخال البرغي الذاتي التثبيت الثاني #8-18 x3/4" بشكل غير محكم في الثقب الثاني.

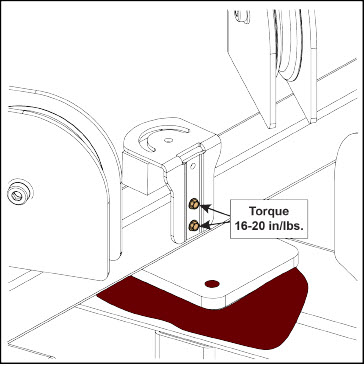

14. تنبيه: قم بشد البراغي إلى عزم دوران 16-20 بوصة/رطل.
قم بشد كلا البرغيين وقم بشدهم إلى عزم دوران 16-20 بوصة/رطل.
ملاحظة: استخدم مكنسة كهربائية يدوية لتنظيف وإزالة أي حطام معدني.

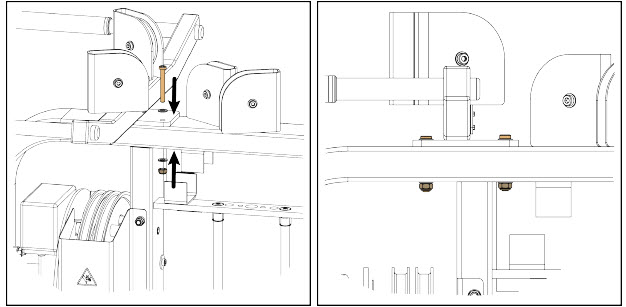

15. قم بتدوير لحام المقود بعناية إلى الخلف، قم بإزالة قطع القماش المستخدمة، وأدخل البرغي مع الصامولة التي تمت إزالتها في الخطوة 8، ثم استخدم رأس سداسي 7 مم ومفتاح 17 مم لشد كلا البرغيين الأمامي والخلفي.

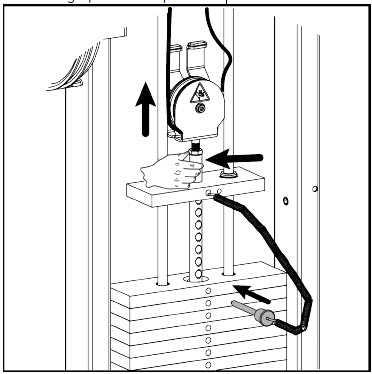

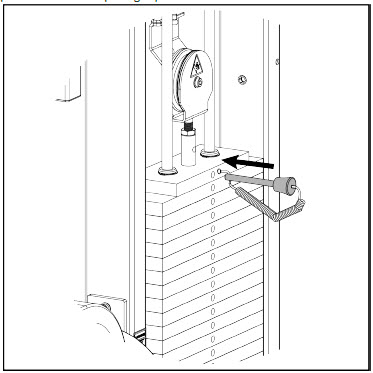

16. امسك قضيب التحديد وقم بإزالة دبوس التحديد من مجموعة الأوزان، ثم قم بخفض اللوحة العلوية ببطء على المجموعة وأعد إدخال دبوس التحديد.
17. تم اكتمال تركيب حامل الجهاز
راجع المقالة التالية تعليمات تركيب نظام Life Fitness Connect Kit لحامل جهاز Hammer Strength، الوحدة الرئيسية، البطاقة العاكسة، والقرص لتركيب الوحدة الرئيسية المتبقية، البطاقة العاكسة، والقرص.
